다블(Dabble) 앱으로 제어하는 4륜 아두이노 로봇 만들기

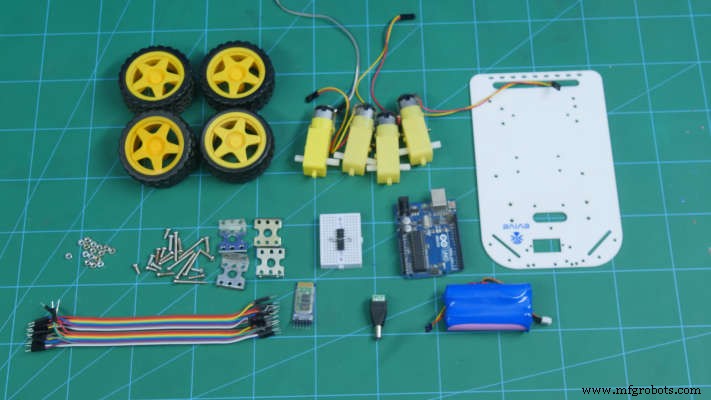

부품 및 소모품

앱 및 온라인 서비스

• 아두이노 IDE
• STEMpedia Dabble (안드로이드/iOS 앱, 구글 플레이에서 다운로드)

프로젝트 개요

아두이노 우노와 L293D 모터 드라이버, HC-05 블루투스 모듈을 사용하여 스마트폰 앱(Dabble)으로 무선 제어하는 4륜 로봇을 제작합니다. Dabble의 게임패드 모듈을 이용해 직관적인 조작이 가능합니다.

제작 단계

1단계: 차체 조립

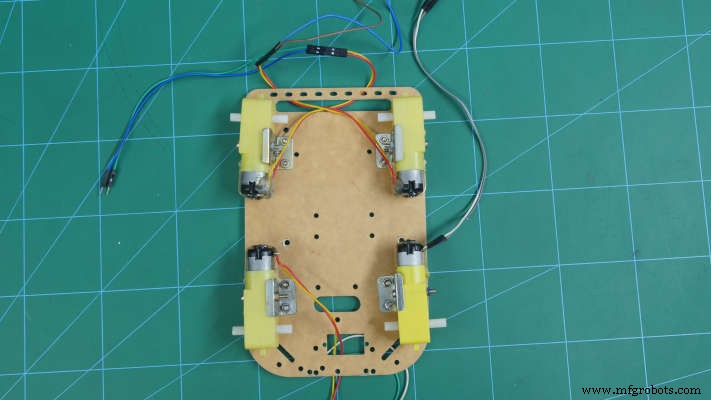

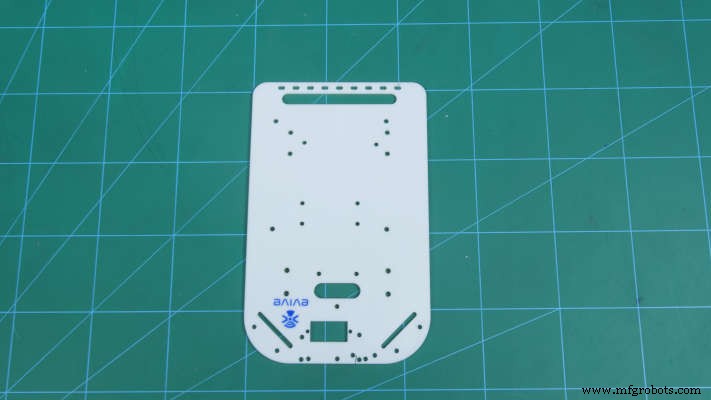

1. 섀시를 뒤집고 모터 마운트 4개를 M3 볼트/너트로 고정
2. DC 모터 4개를 마운트에 M2 볼트/너트로 장착

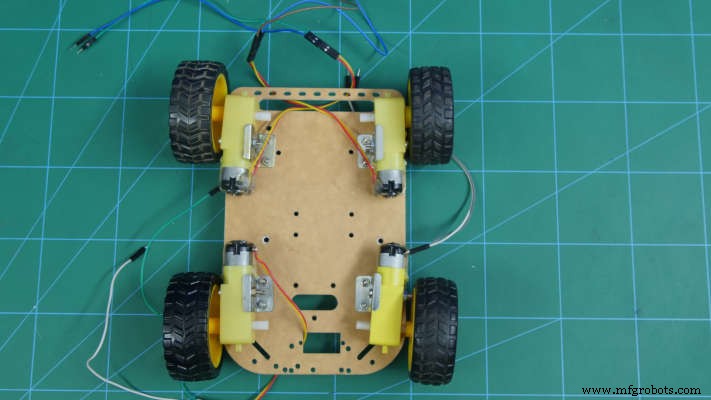

3. 각 모터 축에 바퀴 장착

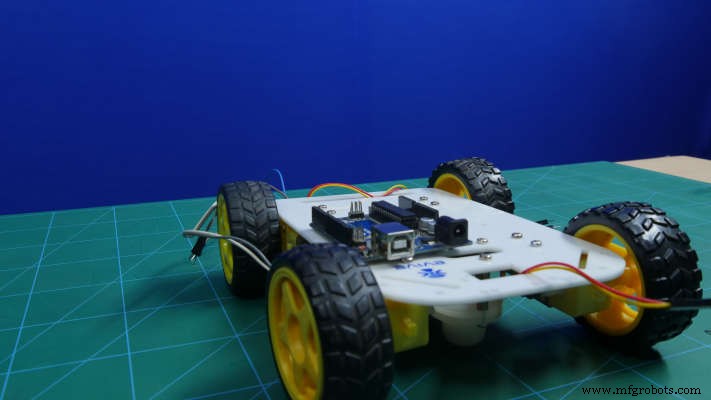

4. 조립체 뒤집기 → 차체 완성

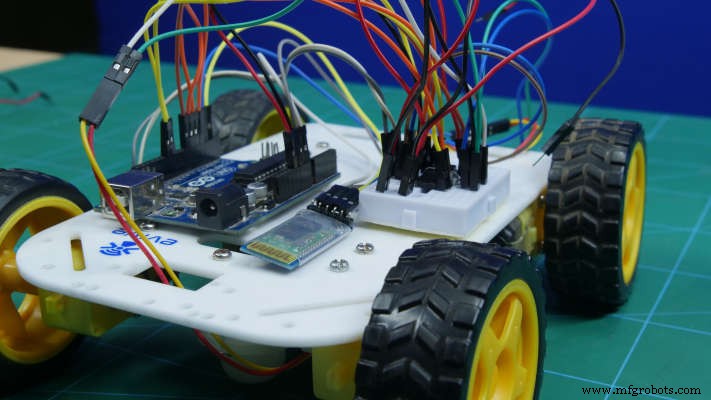

2단계: 브레인 장착 및 배선

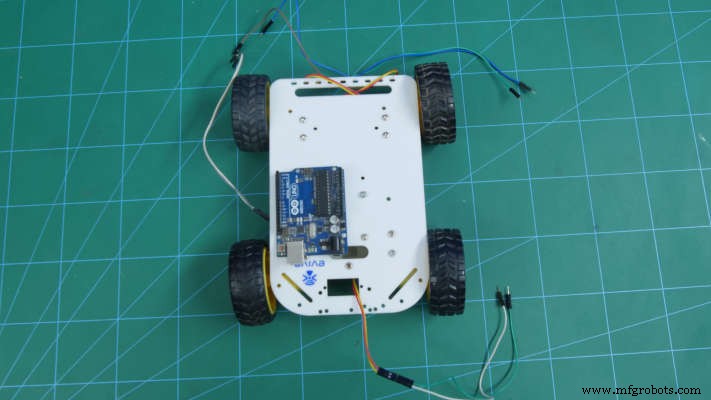

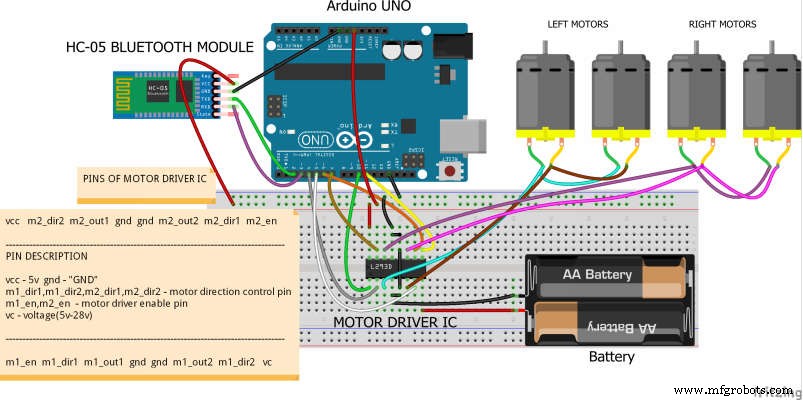

아두이노 우노를 차체에 고정하고 브레드보드로 회로 구성:

• 왼쪽 모터 2개 병렬 연결, 오른쪽 모터 2개 병렬 연결
• L293D 인에이블 핀: 디지털 10, 11 (PWM 속도 제어)
• L293D 방향 핀: 디지털 4, 5, 6, 7 (m1_dir1, m1_dir2, m2_dir1, m2_dir2)
• L293D VCC: 아두이노 5V, VC: 외부 배터리
• 모든 GND 공통 연결 (아두이노, 배터리, L293D)

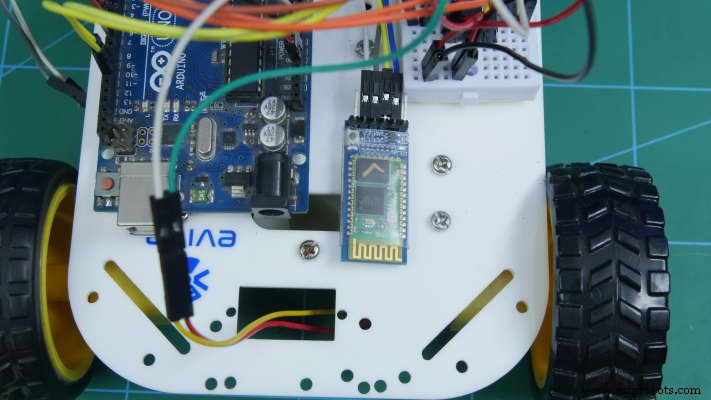

3단계: 블루투스 모듈 연결

• HC-05 TX → 아두이노 핀 2 (SoftwareSerial RX)
• HC-05 RX → 아두이노 핀 3 (SoftwareSerial TX) *전압 분할 권장
• VCC/GND 연결

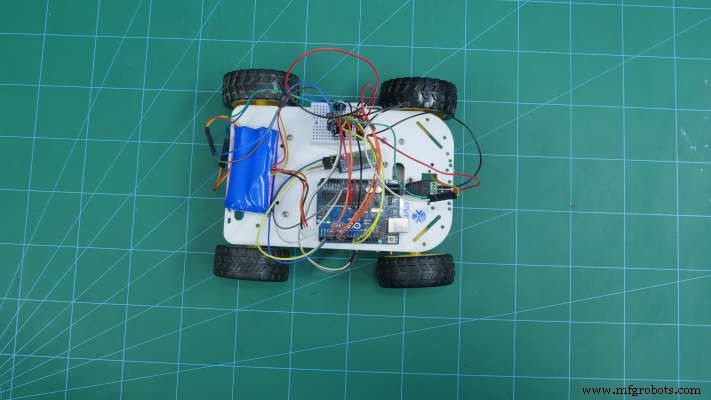

4단계: 외부 배터리 연결

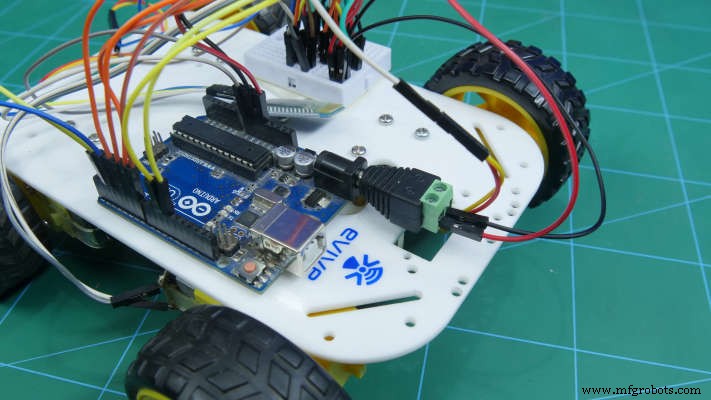

DC 터미널 블록 또는 DC 잭을 통해 모터 구동용 외부 배터리 연결. 아두이노와 GND 공통 필수.

아두이노 코드

#define CUSTOM_SETTINGS
#define INCLUDE_GAMEPAD_MODULE
#include <Dabble.h>

#define motor1_en 10
#define motor2_en 11
#define motor1_dir1 4
#define motor1_dir2 5
#define motor2_dir1 6
#define motor2_dir2 7

void setup() {
  Serial.begin(9600);
  Dabble.begin(38400);  // HC-05 보드레이트 (UNO는 38400 이하 권장)
  for (unsigned int i = 4; i < 8; i++) {
    pinMode(i, OUTPUT);
  }
  pinMode(motor1_en, OUTPUT);
  pinMode(motor2_en, OUTPUT);
}

void loop() {
  Dabble.processInput();

  if (GamePad.isUpPressed()) {
    Serial.print("UP");
    forward();
  } else if (GamePad.isDownPressed()) {
    Serial.print("DOWN");
    backward();
  } else if (GamePad.isLeftPressed()) {
    Serial.print("Left");
    left();
  } else if (GamePad.isRightPressed()) {
    Serial.print("Right");
    right();
  } else {
    Serial.println("stop");
    Stop();
  }
}

void forward() {
  analogWrite(motor1_en, 255);
  analogWrite(motor2_en, 255);
  digitalWrite(motor1_dir1, HIGH);
  digitalWrite(motor1_dir2, LOW);
  digitalWrite(motor2_dir1, HIGH);
  digitalWrite(motor2_dir2, LOW);
}

void backward() {
  analogWrite(motor1_en, 255);
  analogWrite(motor2_en, 255);
  digitalWrite(motor1_dir1, LOW);
  digitalWrite(motor1_dir2, HIGH);
  digitalWrite(motor2_dir1, LOW);
  digitalWrite(motor2_dir2, HIGH);
}

void left() {
  analogWrite(motor1_en, 255);
  analogWrite(motor2_en, 255);
  digitalWrite(motor1_dir1, LOW);
  digitalWrite(motor1_dir2, HIGH);
  digitalWrite(motor2_dir1, HIGH);
  digitalWrite(motor2_dir2, LOW);
}

void right() {
  analogWrite(motor1_en, 255);
  analogWrite(motor2_en, 255);
  digitalWrite(motor1_dir1, HIGH);
  digitalWrite(motor1_dir2, LOW);
  digitalWrite(motor2_dir1, LOW);
  digitalWrite(motor2_dir2, HIGH);
}

void Stop() {
  analogWrite(motor1_en, 0);
  analogWrite(motor2_en, 0);
  digitalWrite(motor1_dir1, LOW);
  digitalWrite(motor1_dir2, LOW);
  digitalWrite(motor2_dir1, LOW);
  digitalWrite(motor2_dir2, LOW);
}

다블(Dabble) 앱 사용법

1. 구글 플레이에서 "Dabble" 설치
2. 앱 실행 → 블루투스 연결 (HC-05 페어링 후 연결)

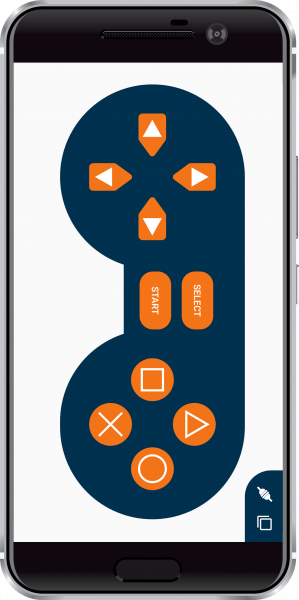

3. 모듈 메뉴에서 "Gamepad" 선택
4. 디지털 모드에서 좌측 방향키 사용:
   • 위: 전진
   • 아래: 후진
   • 좌: 좌회전
   • 우: 우회전

확장 아이디어

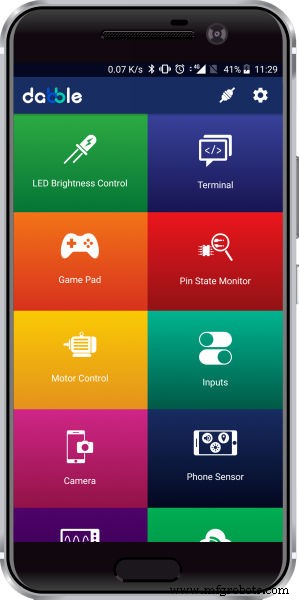

Dabble은 게임패드 외에도 조이스틱, 가속도계, 음성 제어, LED 제어, 핀 모니터링, 데이터 로깅 등 다양한 모듈을 제공합니다. 이를 활용해 로봇 기능을 확장할 수 있습니다.
