성 패트릭 데이 '척 척 척' 맥주 마시기 측정기 – Circuito.io로 직접 만들기

부품 및 소모품

부품수량
스파크펀 힘 감지 저항 0.5인치 (FSR)1
스파크펀 미니 푸시버튼 스위치1
아두이노 우노 (Arduino UNO)1
스파크펀 7세그먼트 직렬 디스플레이 (적색)1
스파크펀 미니 스피커 (PC 마운트 12mm 2.048kHz)1

앱 및 온라인 서비스

프로젝트 소개

기획 의도

누가 가장 빨리 맥주를 마시는가? 성 패트릭 데이를 맞아 직장에서 맥주 마시기 대결을 위해 척 척 척 미터(Chug Meter)를 만들었습니다. 술은 책임감 있게 드세요!

먼저 측정기를 만든 후에 마시기 시작하세요. 당연해 보이지만 확실히 해두는 겁니다.

회로 조립 방법

회로는 간단합니다:

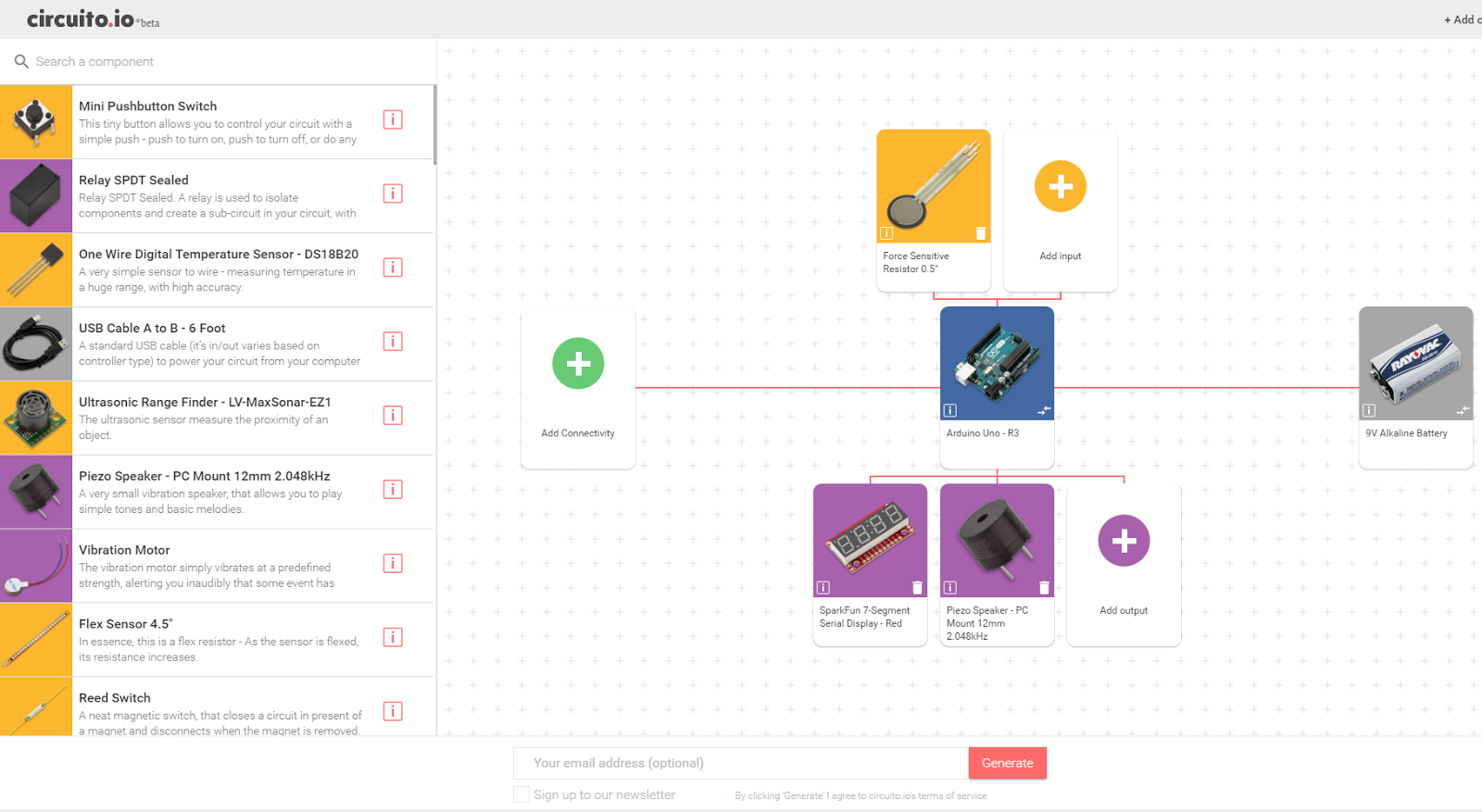

마법의 링크를 클릭하면 Circuito.io에서 미리 선택된 부품으로 회로도, 배선 가이드, 코드가 자동 생성됩니다.

수정 가능 사항

Generate 클릭 후 BoM, 단계별 배선 가이드, 코드 3부분을 차례로 따라하세요.

다음 단계

  1. Circuito.io에서 받은 샘플 코드의 setup/loop 부분을 본 튜토리얼 코드로 교체 (Firmware 탭). 부품 라이브러리는 유지되고 메인 로직만 변경됩니다.
  2. FSR을 맥주 받침 아래에 테이프로 고정. 잔을 들면(힘 해제) 타이머 시작, 내려놓으면 정지, 버튼으로 리셋.
  3. 7세그먼트 케이스 3D 프린팅.
  4. 마시기 시작!

즐거운 성 패트릭 데이! 책임감 있게 드세요!

코드

척 척 척 미터 코드 (아두이노)

Circuito.io에서 받은 코드의 setup()과 loop()를 아래 코드로 교체하세요.

int start_flag = 0;
bool glassState = 0;
long finalTime, time0;
int timer;

void setup() {
  Serial.begin(9600);
  Serial.println("start");
  pushButton.init();
  s7s.clearDisplay();
  s7s.setBrightness(255);
  s7s.setDecimals(0b00010000);
  s7s.writeInt(0);
}

void loop() {
  float fsrForce = fsr.getForce();
  Serial.print(" Force: "); Serial.print(fsrForce); Serial.println(" [g]");
  bool pushButtonVal = pushButton.onPress();
  Serial.println(pushButtonVal);

  if (pushButtonVal == 1) {
    start_flag = 0; glassState = 0;
    s7s.writeInt(0); time0 = millis();
  }

  if (start_flag == 0) {
    if (fsrForce > 50) { glassState = 1; s7s.writeInt(0); time0 = millis(); }
    else if (fsrForce < 50 && glassState) { finalTime = millis() - time0; start_flag = 1; }
  }
  else if (start_flag == 1) {
    if (fsrForce < 100) { finalTime = (millis() - time0) / 10; s7s.writeInt(finalTime); }
    else {
      start_flag = 2;
      finalTime = (millis() - time0) / 10;
      s7s.writeInt(finalTime);
      piezoSpeaker.playMelody(piezoSpeakerHoorayLength, piezoSpeakerHoorayMelody, piezoSpeakerHoorayNoteDurations);
      delay(500);
    }
  }
  else { s7s.writeInt(finalTime); }
}
