EDM 가공이 항공우주 제조를 혁신하는 이유: 핵심 이점과 혁신

방전 가공(EDM)과 항공우주 산업의 관계는 수십 년 전으로 거슬러 올라갑니다. 1958~1963년 머큐리 프로젝트로 미국인을 우주로 보낸 것에서 시작되었습니다. 현대 EDM 장비는 선대 장비와 크게 달라졌습니다. 상세 테스트 결과, 현대 EDM 장비는 측정 가능한 열영향 구역을 남기지 않으며, 0.01mm 미만의 재주조층을 생성합니다. 미세 균열은 거의 없습니다. 이 장비들은 표면 조도 0.5μm Ry, 서브미크론 수준 공차의 부품을 생산하며, 어떤 부품 표면도 거의 손상시키지 않습니다. 오늘날 EDM은 실행 가능한 제조 공정으로 재조명받고 있습니다.

알다시피 EDM 가공은 인기 있는 보조 가공 기술로, 알루미늄 부품 가공에 널리 사용되며 신속 제조 산업에서 복잡한 부품 가공을 실현합니다.

이 영상을 보셨나요? 두 부품을 연결하니 눈에 보이는 분할선 없이 하나의 구성품처럼 완벽하게 맞물립니다. 어떻게 이런 완벽한 정밀도를 달성할 수 있는지 궁금하시죠? 바로 방전 가공(EDM 가공) 덕분입니다. 이는 비교적 새로운 비전통 고속 가공 공정으로 많은 새로운 기술적 기회를 제공합니다.

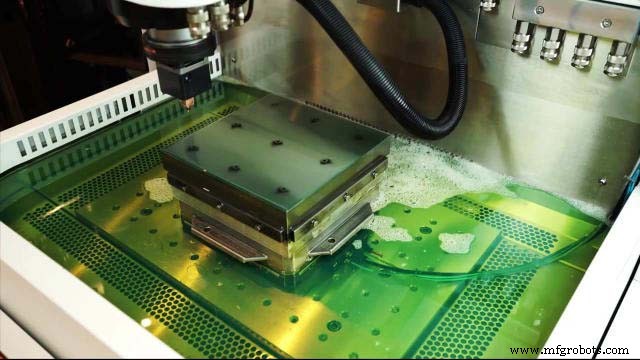

EDM 가공 기술 소개

예상하시듯 EDM의 물리적 기초는 방전입니다. 두 도전성 부품이 유전체 액체로 분리된 상태에서 고전압 상태에 있으면, 전류가 축적되었다가 특정 순간에 방전됩니다. 이 방전으로 '양극' 부품의 미세 부분이 증발점까지 강하게 가열됩니다. 그게 전부입니다. 추측하시듯 블랭크는 양극, 전극은 음극에 연결됩니다. 방전 횟수를 100만 배로 곱하면 EDM이 됩니다. 물론 재료, 액체, EDM 파라미터와 뉘앙스는 다르지만 기본 원리는 매우 단순합니다.

다양한 EDM 방식

• 침식 EDM(Sinking EDM)
• 와이어 EDM(Wire EDM)
• EDM 밀링(EDM Milling)

침식 EDM(Sinking EDM)

원하는 형상으로 미리 가공된 전극을 사용합니다. 블랭크에 침투시켜 캐비티나 특정 구멍을 형성합니다.

와이어 EDM(Wire EDM)

가장 일반적인 EDM 가공 방식입니다. 두 노즐 사이에 길쭉한 와이어를 사용합니다. 두 노즐은 블랭크 위아래에 위치하며, 와이어를 필요한 궤적을 따라 이동시켜 블랭크에 원하는 형상을 절단합니다. 진입점 하나만 있으면 됩니다.

EDM 밀링(EDM Milling)

일반 밀링과 유사한 새로운 방식입니다. CNC EDM 장비에 프로그래밍한 경로를 따라가는 회전 공구를 사용합니다. 원통형이라 날카로운 모서리가 없습니다. 먼저 원통을 고전압에 연결해 가열합니다. 이로 인해 금속 블랭크가 원통 경로를 따라 증발합니다.

EDM의 장점

공정이 어떻게 작동하는지 알았으니, 이 비전통적 재료 제거 방식이 실제로 어떻게 우리에게 이득이 되는지 논의해 보겠습니다. 이 방식이 매우 유용하고 많은 장점이 있음이 입증되었습니다. 몇 가지를 나열하고, 이를 바탕으로 EDM 부품이 최적의 용도를 찾을 수 있는 주요 산업을 살펴보겠습니다.

부품 재료의 경도와 가공성은 중요하지 않습니다. 이는 EDM 가공의 가장 강력한 장점 중 하나로, 가장 단단하고 복잡한 합금도 가공할 수 있습니다. 대표적인 예가 항공우주 산업에서 쓰이는 니켈과 티타늄 합금입니다. 밀링으로 가공하려면 고통스럽지만, EDM 가공은 상대적으로 쉽습니다.

정밀도와 표면 품질이 탁월합니다. 사실입니다. 부품 최종 품질은 침식 EDM 전극 품질과 와이어 컷 EDM 와이어 품질에 달려 있습니다. 둘 다 주로 부드럽지만 도전성인 재료로 만들어져 매우 정밀하게 제작할 수 있습니다.

재료에 열적 전이가 없습니다. 방전 시 발생하는 열은 매우 정밀하지만 영역이 매우 작습니다. 주변 절연 액체에 의해 몇 초 내에 냉각되므로 가공 중 거의 열이 발생하지 않습니다. 따라서 열변형이나 표면 과도 탄소화도 없습니다.

잔류 응력이 없습니다. 재료가 증발합니다. 잘라내지도, 원하는 형상으로 펀칭하지도 않습니다. 즉, 절삭력이 전혀 없어 기존 가공 후 항상 존재하는 모든 형태의 내부 응력이 제거됩니다. 이러한 응력 없이 부품은 가공 후 휘지 않으며, 정밀도와 품질이 더 높습니다.

자동화와 패키지 가공의 엄청난 잠재력. CNC EDM 장비로 와이어 프로그래밍이 쉽습니다. 가공 부품을 회전하고 기울일 수도 있습니다. 여러 부품이 필요하면 블랭크들을 서로 용접한 후 와이어로 함께 절단할 수 있습니다.

항공우주 산업에서의 EDM

EDM의 장점은 항공우주 산업에 매우 적합합니다. 로켓과 비행기는 고온과 복잡한 부품으로 유명합니다. 항공우주 부품은 극도로 높은 정밀도와 우수한 표면 마무리를 요구합니다. 그렇다면 EDM으로 무엇을 만들 수 있을까요?

1. 첫째, 압축기 임펠러. 얇은 벽 특징을 가진 복잡한 부품입니다. 거의 모든 재료로 와이어 EDM이나 침식 EDM으로 가공 가능합니다.
2. 터빈 로터 디스크. 항공 산업에서 흔히 요구하는 또 다른 부품입니다. 블레이드가 들어가는 전나무 모양 구멍이 있습니다. 복잡한 형상 때문에 브로칭에 매우 적합합니다. 브로칭은 양산 시에만 가능한 고비용 방식입니다. 다행히 EDM 가공으로 소량 생산이 가능합니다.
3. 고정자 부품. 고정자는 가스터빈 엔진의 중요 부품입니다. 연료와 가스를 위한 특정 채널이 있는 복잡한 링이 필요합니다. 보통 연삭하기 어려운 니켈 합금으로 만듭니다. 다행히 EDM 가공은 항공우주 산업의 필수 공정입니다.
4. 터빈 블레이드. EDM 가공으로 성형할 수 있습니다. EDM으로 최상급 표면 마무리를 얻을 수 있어 많은 시간과 에너지를 절약합니다. 때로는 에어포일 블레이드를 EDM으로 생산할 수 없습니다. 다행히 뿌리 부분은 90% 경우에서 가능합니다.
