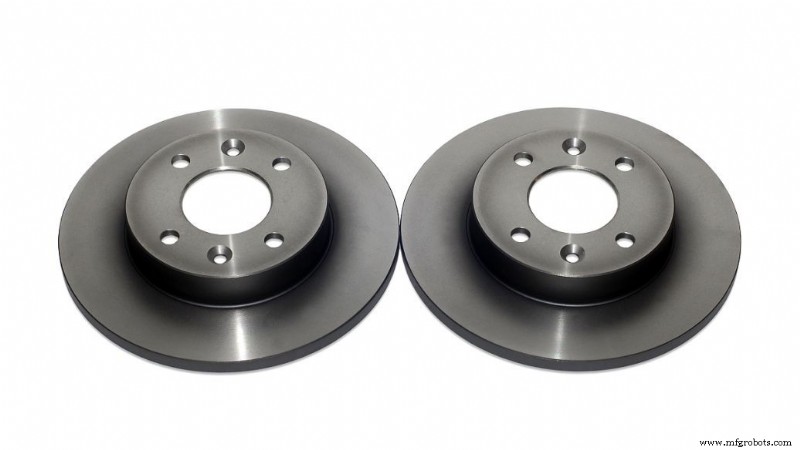

전기도금이 CNC 정밀 부품 가공을 향상시키는 방법

CNC 부품 가공에는 표면 처리 공정이 수반되는 경우가 많으며, 그중 대표적인 것이 전기도금입니다. 전기도금은 전기분해 원리를 이용해 금속 표면에 다른 금속 또는 합금의 얇은 층을 도금하는 공정입니다. 도금층은 모재 위에 형성되며, 전기도금의 목적은 모재의 표면 특성이나 치수를 변경하는 데 있습니다. CNC 부품 가공 과정에서 전기도금 표면 처리 기술은 어떤 효과를 발휘할까요? 본문에서는 금속 도금을 중심으로 자세히 살펴보겠습니다.

금속 도금과 장점

전기도금 공정은 후처리 공정으로, 공작물 표면에 얇은 금속층을 입히거나 덮는 방식입니다. 전기도금의 기본 개념은 모재 위에 얇은 금속층을 입히는 것이며, 궁극적인 목표는 제품의 전반적인 품질을 향상시키는 것입니다. 금속 도금의 주요 이점은 다음과 같습니다.

• 내식성 향상
• 소재 표면 경화
• 도장 밀착성 개선
• 납땜성 향상
• 부품 내마모성 강화
• 마찰 감소
• 전도성 변경 및 제어
• 내열성 향상
• 차폐 방사선 제공

금속 피막: 기본 원리

전기도금에는 여러 단계가 있으며, 전처리부터 후처리까지 상당한 공정이 요구됩니다.

1단계: 금속 도금 표면 전처리

전기도금의 첫 단계는 모재 준비입니다. 따라서 모재를 전처리하여 금속 도금에 적합한 상태로 만들어야 합니다. 이 공정은 유해 오염물, 그리스, 오일 등 도금 공정을 방해하고 균일한 처리를 저해하는 물질을 제거하는 중요한 과정입니다. 선호하는 도금 방식이나 모재에 따라 세척, 산세 등 여러 하위 공정이 포함될 수 있습니다.

용접부, 버, 기타 표면 불균일 등 모재의 적절한 마무리가 완료되면(있는 경우), 이제 모재를 세척할 수 있습니다. 모재 표면 세척에는 알칼리성 또는 산성 화학 약품을 사용하는 다양한 기술이 적용됩니다.

사용하는 화학 세정제는 소재 종류에 따라 달라집니다. 예를 들어,

알칼리성 세정제:

탄산염, 인산염, 붕사 등의 화학 물질을 함유하며, 강철, 구리, 니켈, 스테인리스강, 납, 티타늄 등의 전기도금 표면 세척에 효과적입니다.

산성 세정제:

염산, 황산 등이 포함되며, 마그네슘 등의 금속 세척에 권장됩니다.

알칼리성 세정제 억제제:

아연, 알루미늄, 황동, 청동, 주석 등의 부식 반응 문제를 해결하는 데 도움을 줍니다.

또한 일부 모재는 한 번의 세척으로 충분하지만, 다른 경우에는 두 번 이상 세척이 필요할 수 있습니다. 각 처리 후 증류수로 모재를 철저히 헹구면 모든 화학 세정제를 제거하는 데 도움이 됩니다.

2단계: 세척 공정 효과 판정

부품의 요구사항이 도금 공정을 결정하며, 동시에 모재가 얼마나 깨끗해야 하는지도 결정합니다. 예를 들어 일부 CAD 전기도금 기술은 먼지와 큰 이물질만 제거하면 되지만, 다른 공정은 오일과 그리스를 완전히 제거해야 합니다. 그렇다면 모재의 청결도는 어떻게 확인할까요?

물 끊김 테스트(Water Breaking Test).

최종 헹굼 후 모재를 들어 물이 표면에서 어떻게 흘러내리는지 관찰합니다. 넓은 면적에서 물이 끊김 없이 흘러내리면 오일 잔여물이 없는 것이고, 물방울이 맺히면 오일이나 그리스가 남아 있을 가능성이 높습니다.

닦음 테스트(Wipe Test).

깨끗한 천으로 모재 표면을 닦아냅니다. 천에 이물질이나 잔여물이 묻어 나오면 추가 세척이 필요합니다.

반사율(Reflectivity).

일부 제품의 반사율은 청결도를 쉽게 측정하는 지표가 됩니다.

3단계: 전기도금 스테이션 설치

충분한 청결도에 도달하면 공정을 시작할 수 있습니다. 먼저 정류기 또는 기타 직류 전원이 필요합니다. 여기에 조(槽) 또는 배럴, 음극, 양극, 적절한 도금액이 추가로 필요합니다.

양극에는 도금하고자 하는 고체 금속판이, 음극에는 모재(공작물)가 연결됩니다. 대부분의 제조업체는 물을 도금액으로 사용합니다. 도금 스테이션 설치는 비교적 간단합니다. 먼저 정류기의 음극 리드를 모재에 연결한 다음, 양극 리드를 도금액에 직접 담급니다.

4단계: 전기도금 공정

전류를 통하면 증착 공정이 시작됩니다. 더 두꺼운 피막을 원하면 전류 통전 시간을 늘려야 합니다. 전기도금 전에는 금속별로 전압, 온도, 침지 시간 등 여러 변수를 고려해야 합니다.

경우에 따라 도금액이 이미 조제되어 있어 용기에 각 인자 설정값이 표시되어 있기도 합니다. 일반적으로 높은 전압이 더 적합한 결과를 제공하며, 용액 내 기포 발생을 억제할 수 있습니다.

5단계: 도금 후 공정

금속 표면에 적절한 증착이 완료되면, 변색 방지를 위해 후처리 세척이 보통 필요합니다. 시중에는 여러 세정제가 있으며, 전기도금 후 전해연마도 효과적인 기술입니다. 이는 내식성 향상에 도움을 줍니다.

6단계: 폐수 처리

전기도금 공정 후에는 중금속이 발생하는 경우가 많습니다. 독성이 강해 위험하므로 신속하고 효과적인 처리가 중요합니다. 전기도금 폐수를 본처리 전에 전처리하는 것이 효과적인 방법입니다.

산업용 표준 전기도금 마감

아연 도금

아연은 금속 모재에 아연 도금 피막을 제공하는 가장 저렴한 소재 중 하나입니다. 아연 적용은 용융욕 침지법과 분무법이 있습니다. 모재는 음극, 금속 아연은 수용성 아연염 전해조에서 양극이 됩니다. 아연 도금 공정은 매우 연성 있는 피막을 생성하며, 이 금속 피막은 두께와 균일도 제어가 용이합니다.

크롬 도금

이 전기도금 공정은 일반적으로 크롬산과 3가 크롬 욕을 사용하여 금속 부품에 피막을 형성합니다. 크롬 도금의 주 목적은 소재의 심미성 향상이지만, 크롬 금속 피막은 내식성과 경도도 높여줍니다. 이러한 크롬 도금 부품은 산업용 애플리케이션에 적합하며, 때로는 마모된 부품의 공차 복원에도 도움이 됩니다.

구리 도금

비용 효율성과 높은 전도성이 요구되는 애플리케이션에는 구리 도금이 최적입니다. 이 공정은 후속 전기도금 표면을 위한 주 피막 전처리로 자주 사용됩니다. 저렴한 소재 비용과 높은 도금 효율로 회로 기판 등 전자 부품에 가장 인기 있는 금속 도금 마감 중 하나입니다.

니켈 도금

니켈은 무전해 도금이 가능하여 또 다른 인기 있는 도금 금속입니다. 니켈 도금은 식기, 샤워기, 문손잡이 등 가정용 제품 코팅에 사용되어 심미성과 내마모성을 향상시킵니다. 이 전기도금 기술은 알루미늄과 구리에 가장 적합하지만, 다른 여러 금속에도 적용 가능합니다. 크롬 도금의 하층 도금으로도 사용됩니다.

금 도금

금은 높은 전도성과 산화 저항성으로 인기가 높습니다. 은과 구리 금속에 이러한 중요 특성을 부여하는 간단한 방법이 금 도금입니다. 전기 커넥터 등 전자 부품의 전도성 향상에 폭넓게 적용됩니다.

은 도금

금 도금과 유사하게 은 도금도 관련 소재의 심미성을 향상시킵니다. 은 도금에서도 전도성이 중요한 역할을 합니다. 많은 제조업체가 금보다 비용 효율적이고 저렴한 은 도금을 선택합니다. 구리 소재 부품에도 더 완벽하게 전기도금할 수 있습니다.

다양한 금속 전기도금 기술로 금속 부품에 금속 피막을 입히는 방법이 많습니다. 매끄럽고 빠르며 균일한 피막이 전기도금 소재에 형성되어 금속 부품에 보호 및 장식 외관을 효과적으로 제공합니다. 전기도금은 부품의 물리적, 화학적, 기계적 특성도 개선하여 가공 중 거동에 영향을 미칩니다.
