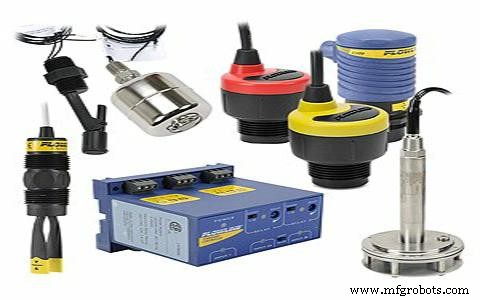

다양한 유형의 레벨 센서 및 작동

액체 레벨 센서는 누출 인식 또는 레벨 용량을 위해 식품 및 음료, 제조, 치료 및 가정, 인쇄, 농업, 자동차 및 백색 가전과 같은 시장에서 수십 년 동안 사용할 수 있습니다. 일부 도구 제조업체는 시장에서 사용할 수 있는 레벨 감지 선택의 다양성과 지능 모두에 놀랄 수도 있습니다. 고가의 장치를 차지했던 개발은 이제 비싸고, 신뢰할 수 있고, 강력하고, 고정밀하고 설치가 용이할 수 있는 독창적이고 혁신적이며 영리한 기술을 사용하여 달성할 수 있습니다. 거품이나 거품이 포함된 비누, 우유, 잉크 및 접착제와 같은 끈적끈적한 물질과 같이 역사적으로 감지하기가 매우 어려운 것으로 역사적으로 알려진 액체가 이제 다양한 유형의 레벨 센서를 사용하여 더 쉽게 감지할 수 있음을 보여주고 있습니다. 이 기사에서는 오늘날 시장에서 구할 수 있는 가장 일반적인 레벨 센서에 대해 설명합니다.

레벨 센서의 유형 및 적용

수위 센서는 개방형 시스템 또는 폐쇄형 시스템에서 흐르는 액체 수위를 결정하는 데 사용되는 장치의 한 종류입니다. 레벨 측정은 연속 측정과 포인트 레벨 측정의 두 가지 유형이 있습니다. 연속 레벨 센서는 레벨을 정확한 한계까지 측정하는 데 사용되지만 정확한 결과를 제공합니다. 반면 포인트 레벨 센서는 높거나 낮은 액체의 레벨을 결정하는 데 사용됩니다.

일반적으로 이러한 센서는 결과를 모니터링 시스템으로 보내기 위해 출력 장치에 연결됩니다. 현재 기술은 모니터링 시스템에 대한 정보의 무선 전송을 사용하며, 이는 일반 작업자가 간단히 액세스할 수 없는 중요하고 위험한 위치에서 매우 유용합니다.

레벨 센서의 분류

레벨 센서의 주요 유형은 다음과 같습니다.

초음파 레벨 센서

초음파 수위 센서는 끈적한 액체 물질과 부피가 큰 물질의 수준도 감지하는 데 사용됩니다. 그들은 20에서 200kHz의 주파수 범위에서 오디오 웨이브를 생성하여 작동합니다. 이 파동은 변환기로 다시 복제됩니다. 초음파 센서의 응답은 난기류, 압력, 습기 및 온도의 영향을 받습니다. 또한 더 나은 응답을 얻으려면 변환기를 적절하게 증가시켜야 합니다.

장점

<울>

컴팩트하고 비용 효율적

침습적, 사용자 수가 제한됨

응용 프로그램

초음파 수위 센서는 액체 수위, 광산 및 분말, 식품 및 음료 산업 및 화학 공정 내 미세 입자 고체를 제어하는 ​​데 사용됩니다.

커패시턴스 레벨 센서

이 센서는 슬러리 및 수성 액체와 같은 액체 레벨을 감지하는 데 사용됩니다. 레벨 변화를 확인하기 위해 프로브를 사용하여 작동합니다. 이러한 레벨 변화는 아날로그 신호로 변환됩니다. 프로브는 일반적으로 PTFE 절연체로 된 도선으로 만들어집니다. 그러나 스테인리스 스틸 프로브는 반응성이 매우 높기 때문에 비전도성 물질 입자 또는 유전율이 낮은 물질을 측정하는 데 적합합니다. 이러한 유형의 센서에는 움직이는 구성 요소가 없으므로 사용 및 청소가 매우 간편합니다.

장점

<울>

솔리드 스테이트, 컴팩트, 비침습적 정확함

특정 액체에만 사용할 수 있으며 보정이 필요할 수 있음

응용 프로그램

화학, 수처리, 식품, 배터리 산업 및 고압 및 온도 관련 탱크 레벨 모니터링과 같은 애플리케이션에 일반적으로 사용됩니다.

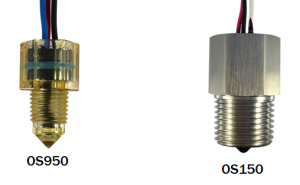

광학 레벨 센서

광학 레벨 센서는 균형을 이루는 물질, 섞이지 않는 두 액체 사이의 경계면 및 침전물의 발생을 포함한 액체를 감지하는 데 사용됩니다. IR LED에서 방출되는 적외선의 투과율 변화를 기반으로 작동합니다. 생성된 빛의 간섭은 고에너지 IR 다이오드와 펄스 변조 방식을 사용하여 줄일 수 있습니다.

반면에 연속 광학 레벨 센서는 먼지가 많은 환경을 주입하고 액체 물질을 감지할 수 있는 매우 강한 레이저 광을 사용합니다.

장점

<울>

소형, 고압력, 움직이는 부품이 없고 온도 기능이 있어 소량의 액체도 감지할 수 있습니다.

센서가 액체와 접촉해야 하기 때문에 전력이 필요하기 때문에 광범위한 특정 물질이 프리즘에 코팅을 할 수 있습니다.

응용 프로그램

누설 감지 및 탱크 수위 측정과 같은 애플리케이션에 일반적으로 사용됩니다.

마이크로파 광 센서

이러한 유형의 센서는 다양한 온도, 압력, 더럽고 습한 환경과 같은 응용 분야에 사용됩니다. 에너지 전송을 위해 공기 분자를 사용하지 않고도 이러한 상황에서 마이크로파가 쉽게 통과할 수 있기 때문입니다. 마이크로파 광학 센서는 전도성 물 및 금속 물질을 감지할 수 있습니다. 측정은 시간 영역 또는 펄스 반사 측정을 사용하여 허용됩니다.

장점

<울>

교정 불필요, 매우 정확하고 다양한 출력 옵션

비용이 많이 들고 감지 범위가 제한되며 환경의 영향을 받을 수 있습니다.

응용 프로그램

습기, 습기 및 먼지가 많은 환경과 같은 응용 프로그램에서 일반적으로 사용됩니다. 온도가 다른 시스템에서도 사용됩니다.

위의 정보에서 마침내 우리는 레벨 센서 유형이 높은 레벨 감지 또는 낮은 레벨 감지, 경보, 과충진 차단, 누출과 같은 다양한 애플리케이션에서 사용될 수 있다는 결론을 내릴 수 있습니다. 탐지 및 또한 해양, 제조, 화학, 식품 및 음료, 제약, 의료, 연료/에너지 관리와 같은 다양한 산업 분야에서 사용됩니다. 또한 질문이 있거나 센서 기반 프로젝트를 구현하려면 댓글을 통해 피드백을 보내주십시오. 아래 댓글 섹션에서.
