유전체 메타표면을 통한 확장된 대역폭으로 완벽한 테라헤르츠 편광 제어

초록

우리는 일반화된 Huygens 원리의 프레임워크 내에서 이방성 다중극이 있는 테라헤르츠 유전체 메타표면을 시연합니다. 여기서 이러한 다중극자 간의 간섭은 확장된 대역폭과 높은 전송 계수로 거대한 위상 변이를 달성합니다. 더 중요한 것은 이방성 설계로 인해 π 사이의 다양한 위상 지연이 /2 및 3π 입사되는 직선편광 테라헤르츠파를 좌우 원형편광, 타원편광, 교차편광으로 변환하는 /2가 얻어진다. 시뮬레이션과 실험 결과 모두 1 ~ − 1 범위의 타원율로 완전한 테라헤르츠 편광 제어를 확인하여 테라헤르츠 메타 장치의 편광 관련 응용 프로그램을 위한 길을 열어줍니다.

소개

편광은 전자기파의 상태를 정량화하는 주요 매개변수 중 하나입니다[1]. 특히, 테라헤르츠 영역의 편광 제어는 테라헤르츠 기술의 잠재적인 응용으로 인해 많은 연구 관심을 끌고 있습니다[2, 3]. 그러나 대부분의 테라헤르츠 소스에서 생성된 테라헤르츠파는 선형으로 편파되어 있어[4], 이는 복잡한 편파 측정 테라헤르츠 시스템의 요구 사항을 충족할 수 없습니다. 테라헤르츠파의 편광을 조작하기 위한 기존의 접근 방식은 복굴절 물질을 포함하는데, 이는 본질적으로 부피가 크고 협대역 작동을 비롯한 많은 단점을 가지고 있습니다. 이러한 단점은 이러한 장치를 현대적인 소형 및 광대역 테라헤르츠 광자 시스템에 통합하는 데 방해가 됩니다.

최근 인공적으로 설계된 안테나 어레이인 메타표면은 테라헤르츠파의 편파를 성형하기 위한 효율적인 접근을 가능하게 한다[5, 6]. 편광 제어를 실현하기 위해 다양한 금속 메타 표면이 제안되었습니다. 제안된 설계는 일반적으로 등방성 메타표면[7], 키랄 메타표면[8] 및 다층 메타표면[9, 10]을 기반으로 합니다. 상변화 물질[11], 반도체[8], 2차원 물질[12, 13], 액정[14] 및 초전도체[15]와 같은 능동 매체는 기능을 확장하기 위해 메타표면에 통합되었습니다. 다층 및 활성 금속 메타표면은 높은 손실과 복잡한 제조 공정을 희생하면서 편광 제어 성능을 더욱 향상시킬 수 있습니다. 최근 유전체 안테나로 구성된 유전체 메타표면은 전자기파를 제어하는 ​​새로운 접근 방식을 제공합니다[16]. 전기 및 자기 Mie 공진 간의 간섭에 의해 도움을 받아 유전체 메타표면은 2π를 실현할 수 있습니다. 고효율의 위상 제어[17]. 테라헤르츠 분극 제어를 위한 유전체 메타표면의 성능을 향상시키기 위해 많은 노력을 기울였습니다[18, 19]. 그러나 이전에 보고된 대부분의 연구는 전기 및 자기 쌍극자 공명에 기반을 두고 있어 위상 지연 제어 범위가 제한되고 원칙적으로 단일 주파수 작동[17]과 같은 제한된 성능을 구현하여 테라헤르츠파의 편파의 완전한 조작을 방해하였다[17]. 고성능을 제공합니다.

여기에서 우리는 최대 4π 위상 편이로 위상 분산을 크게 높이는 다중극자가 있는 유전체 메타표면을 제안합니다. 거대한 위상 지연, 확장된 대역폭 및 고효율을 실현하여 완전한 테라헤르츠 편파 제어를 가능하게 합니다. 타원형 실리콘 기둥 어레이로 구성된 제안된 메타표면은 다양한 전기 및 자기 다중극을 지원할 수 있습니다. 이러한 다중극을 중첩하여 확장된 대역폭과 최대 4π에서 거의 완벽에 가까운 전송 위상 변이는 일반화된 Huygens 원리를 사용하여 달성할 수 있습니다[20, 21]. 실리콘 기둥의 이방성으로 인해 다중극의 중첩은 타원형 기둥의 장축과 장축을 따라 독립적으로 변경될 수 있습니다. 따라서 광대역의 거대한 위상 지연은 이러한 유전체 메타표면에서 달성할 수 있으며, 이는 다른 금속 및 유전체 설계에 비해 우수한 성능을 보여줍니다(추가 파일 1:그림 S1 참조). 우리가 제안한 설계는 단순한 설계 프레임워크 내에서 완전한 편광 제어를 달성할 수 있기 때문에 메타 원자를 인공적으로 배열하여 편광 정도를 공간적으로 변화시키고 타원 변형 벡터장과 같은 복잡한 테라헤르츠 빔을 생성할 수 있습니다[22].

설계 및 시뮬레이션

유전체 안테나에서 산란된 전자파는 대칭이 다른 다중극자로 분해될 수 있습니다[23]. 유전체 안테나가 메타표면의 어레이로 배열될 때, 산란 필드 \(\overline{E}\)는 대칭 성분 \(\overline{E}_{s}\) 대칭 구성 요소 \(\overline{E}_{as}\). 따라서 파동 전파 방향 \(\hat{z}\)을 따른 메타표면의 투과 및 반사는 일반적으로 [21, 24, 25]와 같이 유도될 수 있습니다.

$$T =\왼쪽| {1 + \overline{E}_{s} (\hat{z}) + \overline{E}_{as} (\hat{z})} \right|^{2} ,$$ (1) $$R =\왼쪽| {\overline{E}_{s} ( - \hat{z}) + \overline{E}_{as} ( - \hat{z})} \right|^{2} ,$$ (2)

여기서 입사파의 진폭은 1로 정의됩니다. 높은 투과율과 무시할 수 있는 반사를 구현하기 위해 \(\overline{E}_{s} ( - \hat{z})\) 및 \(\overline{E }_{as} ( - \hat{z})\) 역방향의 진폭은 같지만 위상은 반대여야 합니다. 특히 유전체 안테나가 대칭 공진(예:전기 쌍극자) 및 반대칭 공진(예:자기 쌍극자)과 같은 두 개의 다중극을 지원하는 경우 이들의 중첩은 상쇄 간섭 요구 사항을 충족할 수 있습니다. 이 두 쌍극자 모드가 동일한 진폭과 품질 계수를 가진 동일한 공진 주파수를 가질 때 상쇄 간섭은 반사를 0으로 만듭니다. 이는 Huygens 메타표면[17]에서 제안되었습니다. 그러나 이러한 상쇄간섭은 협대역에서만 발생하므로 근본적으로 광대역 기기의 구현에 제약이 따른다. 작동 대역폭을 넓히기 위해 분산된 필드 \(\overline{E}_{s}\) 및 \(\overline{E}_{as}\)에는 다른 고차 다중극의 기여도가 포함되어야 합니다. 는 이러한 다중극 사이의 다중극 간섭의 균형입니다. 이 시나리오는 다극 간섭이 있는 일반화된 Kerker 조건의 개념과 유사합니다[26,27,28].

오른쪽/왼쪽 원형 편광, 타원형 편광 및 선형 편광을 포함한 모든 편광 상태를 완전히 커버하려면 위상 지연이 90°에서 270°까지 커버해야 하며 이는 1에서 − 1 범위의 타원에 해당합니다. 그림 1a와 같이 타원형 실리콘 기둥 어레이로 구성된 이방성 유전체 메타표면. 테라헤르츠 영역에서는 흡수 손실을 제거하기 위해 진성 실리콘이 채택되었습니다. 그림 1a에 표시된 것처럼 선형 편광 입사광은 다극 간섭이 다양한 기하학적 크기에 대해 다른 조합을 유지하는 경우 원형 편광, 타원 편광 및 교차 편광으로 변환될 수 있습니다. 그림 1b는 단위 셀의 매개변수를 보여줍니다. 타원형 기둥의 장축과 장축의 길이는 a 그리고 b , 각각. 기둥의 높이는 h입니다. . 단축 및 장축을 따른 단위 셀의 주기는 P입니다. x 그리고 , 각각. 그림 1c는 일반적인 실리콘 기둥 어레이의 주사 전자 현미경(SEM) 이미지를 보여주며 이는 방법 섹션에서 설명합니다.

<그림>

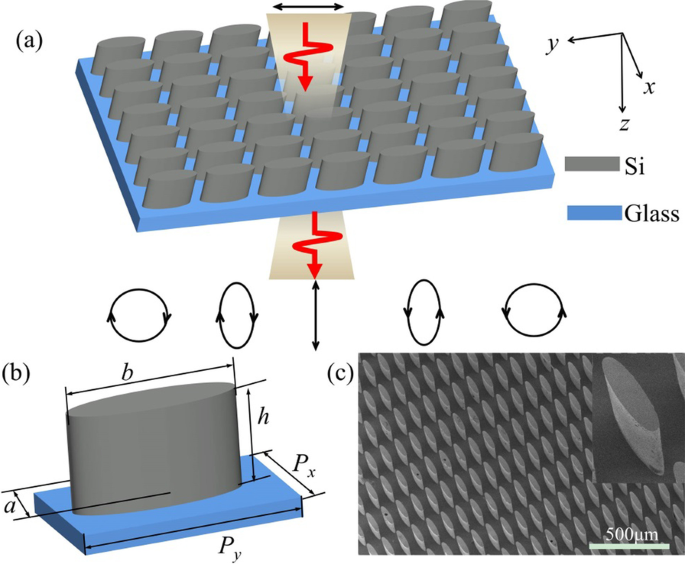

완전한 분극 제어를 실현하는 유전체 메타표면의 개략도. 유전체 메타표면의 단위 셀. 확대 이미지가 있는 기울어진 보기에서 일반적인 실리콘 기둥 어레이의 SEM 이미지

제안된 유전체 메타 표면에서 완전한 테라헤르츠 분극 제어를 실현하기 위해 높은 전송 및 확장된 대역폭으로 90° ~ 270° 위상 지연 변화의 요구 사항을 동시에 충족하는 유전체 메타 표면의 치수를 최적화하기 위해 수치 시뮬레이션이 수행됩니다. 90°와 270° 사이에서 45°의 스텝 크기가 선택되어 다양한 편광 제어 방식을 보여줍니다. 여기에서는 위상 지연과 관련하여 각각 P90, P135, P180, P225 및 P270으로 정의되는 다양한 설계의 이름을 지정합니다. 상용 시뮬레이션 소프트웨어 CST 마이크로웨이브 스튜디오에서 수치 시뮬레이션을 수행했습니다. 시뮬레이션에서 실리콘은 ε를 갖는 무손실 유전체로 처리됩니다. =11.7(테라헤르츠 영역). 기판은 εsub가 있는 무손실 유전체로 모델링됩니다. =4.5. 주기적인 경계 조건은 x - 그리고 y -축. 테라헤르츠파는 열린 추가 공간 경계 조건으로 z 방향의 기둥에 조사됩니다. 기판 뒷면에는 반무한 기판을 시뮬레이션하기 위해 개방 경계 조건이 채택되었습니다. 그림 2a는 5가지 다른 메타표면의 시뮬레이션된 전송 및 위상 지연을 보여줍니다. 모든 메타표면의 자세한 매개변수는 추가 파일 1:표 S1에 나와 있습니다. 모든 메타표면이 x - 그리고 y -편광 입사각은 1.2~1.3THz이고 위상 지연은 각각 90°, 135°, 180°, 225°~270°입니다. 위상 지연이 90°인 동일한 투과 계수는 입사광이 LCP(좌향 원형 편광)광으로 변환될 수 있음을 나타냅니다. 유사하게, 135°, 180°, 225° 및 270°의 위상 지연은 타원형, 십자형 및 오른쪽 원형 편광을 포함하는 출력 광의 편광으로 획득됩니다. 따라서 제안된 유전체 메타표면에서 테라헤르츠파의 완전한 편광 제어가 이루어지며, 이는 제한된 대역폭, 낮은 효율 및 위상 지연 범위가 제한된 메타 장치에 비해 우수한 성능을 보여줍니다[18, 29].

<그림>

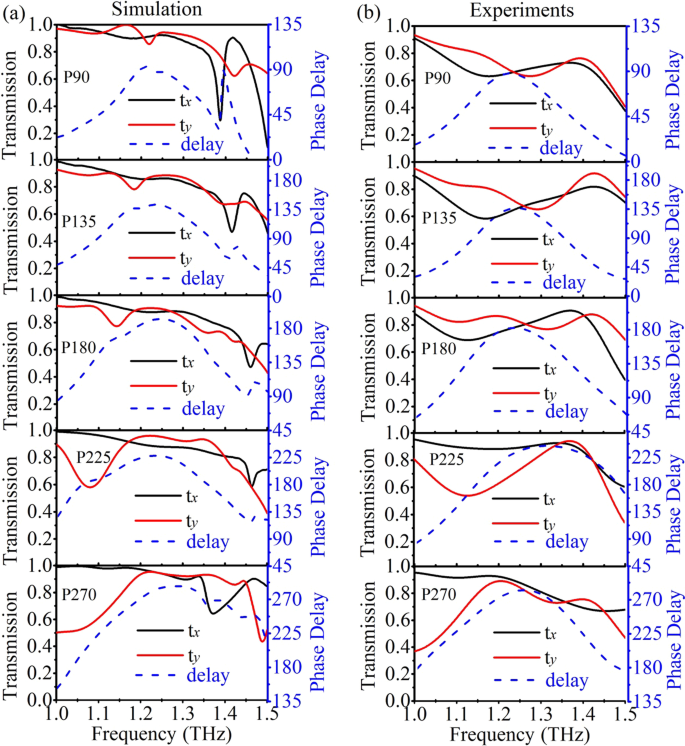

시뮬레이션 및 b P90, P135, P180, P225 및 P270의 설계에 대해 각각 실험적으로 측정된 유전 메타표면의 투과 계수 및 위상 지연

결과 및 토론

편광 제어의 성능을 검증하기 위해 실리콘 기둥 어레이를 제작하고 테라헤르츠 시간 영역 분광기(THz-TDS)에서 특성화했습니다. 제작 과정은 방법 섹션에서 찾을 수 있습니다. 얇은 붕규산 유리(BF33, 두께 300μm)가 기판으로 선택됩니다. 270°위상 지연이 있는 설계에 대한 일반적인 샘플의 SEM 이미지는 확대 이미지가 삽입된 기울어진 보기로 그림 1c에 표시됩니다. 메타표면의 성능을 특성화하기 위해 실리콘 기둥의 장축과 장축을 따라 전송된 테라헤르츠파의 전기장은 \(\overline{E}_{x}\) 및 \(\overline{E} _{와이}\). 노출된 유리 기판은 \(\overline{E}_{x({\rm ref})}\) 및 \(\overline{E}_{y({\ rm 참조})}\). 투과 계수는 \(\overline{t}_{x} =\overline{E}_{x} /\overline{E}_{x({\rm ref})}\) 및 \(\ overline{t}_{y} =\overline{E}_{y} /\overline{E}_{y({\rm ref})}\). 두 개의 직교 편광 사이의 위상 지연이 계산되어 \(\varphi =\varphi_{y} - \varphi_{x} =\arg (\overline{t}_{y} ) - \arg (\overline{t)로 표시됩니다. }_{x} )\). 측정 시스템에 대한 자세한 내용은 방법 섹션에서 확인할 수 있습니다.

유전체 메타표면의 측정된 투과 계수와 위상 지연은 그림 2b에 나와 있습니다. 볼 수 있듯이 P90, P135, P180, P225 및 P270의 경우 설계된 주파수 범위 내에서 높은 투과 계수가 얻어지며 해당 위상 지연은 90°, 135°, 180°, 225° 및 270°에 가깝습니다. , 각각. 시뮬레이션된 결과와 측정된 결과 사이에 약간의 불일치가 관찰될 수 있으며, 이는 제조 공정 중 크기 변동에서 기인할 수 있습니다. 메타 표면의 표면 거칠기는 추가 손실을 가져오고 전송 계수를 감소시키는 또 다른 문제일 수 있습니다[30]. 또한, 손실 및 반사를 포함한 기판 효과는 추가 파일에서 자세히 설명됩니다(추가 파일 1:그림 S2 참조). 그럼에도 불구하고 측정된 결과와 시뮬레이션된 결과 사이의 유사한 변화 경향은 분극 제어를 위한 유전체 메타표면의 성능을 검증합니다.

메타표면에서 편광 변환의 성능을 완전히 조사하기 위해 전송된 파동의 타원도가 계산되었으며, 이는 다음과 같이 정의됩니다.

$$\chi =S_{3} /S_{0} ,$$ (3)

여기서 S 0 그리고 S 3 전송 계수와 위상 지연을 기반으로 직접 계산할 수 있는 Stokes 매개변수[29]입니다. 그림 3과 같이 시뮬레이션 결과는 1에서 − 1까지의 타원율을 완전히 커버하며 일반적으로 1.2–1.3 THz에 가까운 편광 변환 성능은 시뮬레이션과 실험 결과 모두에서 유사한 변화 경향을 보여줍니다. 일부 불일치는 약 1.4THz에서 발생하며 이는 두 가지 측면에서 기인할 수 있습니다. 첫째, 시뮬레이션에서 기판은 두께가 무한대인 무손실 재료로 취급되는 반면, 실험에서는 기판이 300μm 두께의 명백한 손실을 가지고 있습니다. 이러한 손실은 높은 Q 공명(예:1.4THz에서 MD)을 제거하고 전송 스펙트럼을 평평하게 만듭니다. 둘째, 실험에서 공진기의 기하학적 매개변수는 시뮬레이션에서 정의된 것과 비교하여 다양합니다. 일반적인 예는 높이에 따라 점차적으로 변하는 기둥의 너비이며, 이는 제조 시 깊은 반응성 이온 에칭 공정에 기인합니다. 이러한 기하학적 매개변수 변화는 다중극을 넓히고 중첩을 증가시켜 개별적인 high-Q 중첩 및 간섭으로 인해 공진이 악화됩니다. 간단히 말해서, 실험에서 기질 효과와 기하 매개변수 변화는 집합적으로 약 1.4THz에서 시뮬레이션의 것과 비교하여 불일치를 초래합니다. 이러한 불일치는 두께가 작은 저손실 기판(예:석영, 폴리이미드, SU8)을 선택하고 시뮬레이션된 매개변수와 관련하여 제조 프로세스를 최적화하여 더욱 최소화할 수 있습니다. 또한 작동 주파수는 일반적으로 공진이 아닌 주파수로 설계되었으므로 high-Q의 열화에 약하게 영향을 받습니다. 공명.

<그림>

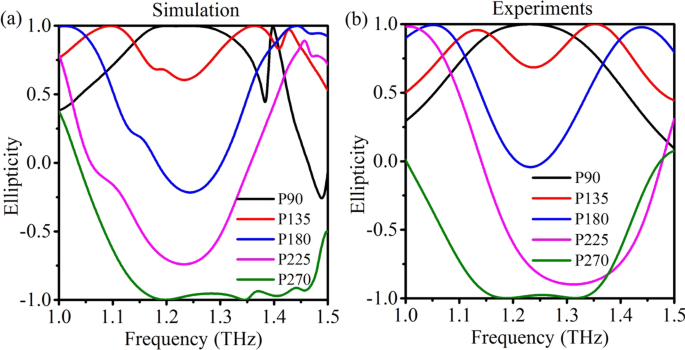

시뮬레이션 및 b 다른 유전체 메타표면의 실험적으로 측정된 타원율

유전체 메타표면의 다중극 간섭을 설명하기 위해 서로 다른 다중극의 산란 단면적(SCS)은 두 개의 직교 편광 방향에 대한 구형 다중극 분해에 의해 계산됩니다[19, 24]. 다중극 분해에 대한 자세한 내용은 방법 섹션에서 찾을 수 있습니다. 그림 4는 x에서 다양한 유전체 메타표면의 계산된 SCS를 보여줍니다. - 그리고 y - 양극화 발생. 먼저 P90의 경우 자기 쌍극자(MD) 공진이 x에서 1.4THz의 전체 SCS에 기여합니다. -편광 입사, 반면 y -편광은 주로 1.18THz에서 발생합니다. 약 1.42THz의 더 높은 주파수 영역에서 전기 쌍극자(ED), 전기 사중극자(EQ) 및 자기 사중극자(MQ) 구성 요소는 y 아래의 SCS에 분명한 기여를 나타냅니다. -편광된 빛. x 아래의 SCS를 비교할 때 - 그리고 y - 편광 입사, 1.2~1.3THz 사이의 중첩 영역에서 공진이 없는 조건은 높은 전송 계수를 보장하는 반면, 서로 다른 다중극자 간의 간섭은 두 개의 직교 편광 방향에 대해 서로 다른 위상 분산 곡선을 들어 올립니다. 서로 다른 다중극 사이의 적절한 균형으로 높은 전송 계수와 확장된 대역폭을 갖는 특정 위상 지연이 달성될 수 있으며, 이는 우리의 경우 90°의 위상 지연에 해당합니다. P135, P180 및 P225의 경우 ED, MD, EQ 및 MQ의 기여는 공진 주파수 및 모드 중첩의 미묘한 변화로 P90의 경우와 유사한 변동 경향을 나타내며, 이는 다중 극성 간섭의 기능을 명확하게 보여줍니다. 편광 제어. 이에 반해 P270의 경우 270°의 위상지연은 넓은 대역에서 높은 투과율을 갖는 거대한 위상분산을 필요로 하며, 이는 공진이 없는 상태에서는 거의 구현되지 않는다. 이 문제를 해결하기 위해 우리는 P270 케이스에 대한 공명 조건을 설계합니다. x 아래 -편광 입사, ED, MD 및 MQ의 공진 모드는 1.2~1.3THz 사이의 SCS에 대한 명백한 기여를 보여줍니다. y 아래 - 편광 입사, MD 공진은 1.39THz에서 우세합니다. 따라서 다극 간섭 효과는 270° 위상 지연으로 광대역에서 높은 전송을 유도합니다.

<그림>

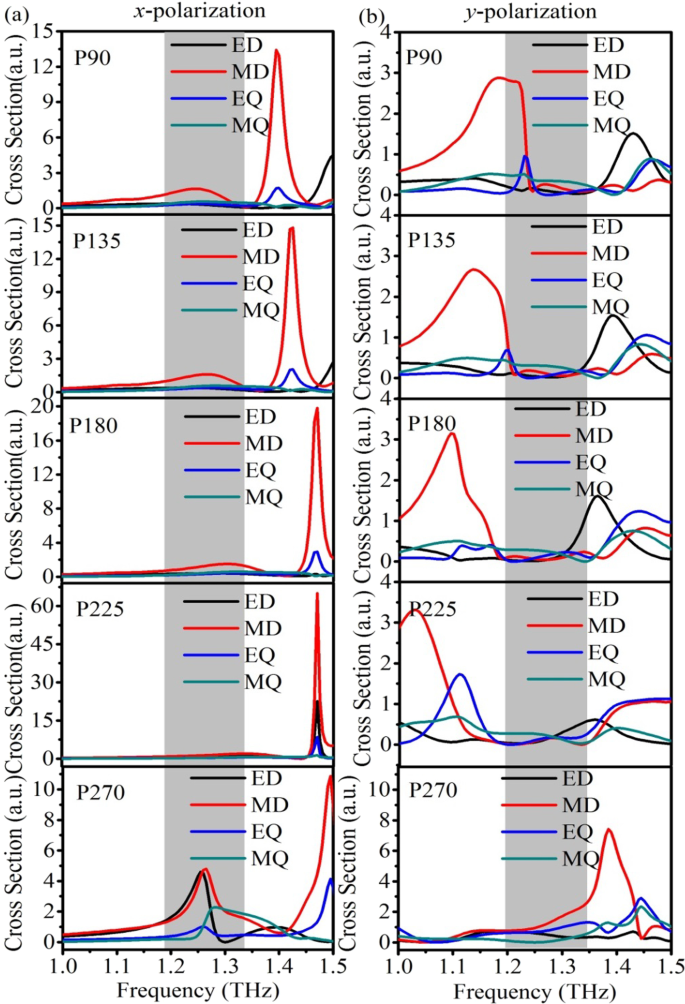

a에서 ED, MD, EQ 및 MQ 공진에 대한 SCS의 다중극 분해 x - 및 b -편극 발생

기존의 다른 디자인과 비교하여 우리가 제안한 디자인은 완전한 테라헤르츠 편광 제어를 위한 단일 레이어 플랫폼을 가능하게 합니다. 더 중요한 것은, 우리 설계의 위상 지연이 90°에서 270°로 변경될 수 있으며, 이는 기존의 다른 설계에서는 달성하기 어려운 원형 편광, 타원 편광 및 교차 선형 편광을 포함한 다양한 편광 상태를 포함한다는 것입니다(표 1). . 한편, 우리 디자인의 대역폭과 효율성은 기존의 다른 단일 레이어 디자인을 능가할 수 있습니다. 비록 다층 설계가 우리 설계에 비해 더 나은 성능을 나타내지만, 이러한 다층 메타 구조는 복잡한 설계 및 제조 공정을 필요로 하며, 이는 소형 ​​테라헤르츠 광학 시스템에서의 적용을 제한한다는 점에 유의해야 합니다. 또한 대부분의 다층 설계는 단일 편광 변환 기능으로 제한된 위상 지연을 달성하는 반면 당사의 설계는 다양한 편광 변환을 실현합니다.

결론

요약하면, 우리는 모든 유전체 메타표면을 통해 확장된 대역폭과 고효율로 완전한 테라헤르츠 편광 제어를 제안하고 실험적으로 시연했습니다. 타원형 실리콘 기둥 어레이로 구성된 제안된 메타표면은 x를 따라 동일하고 높은 투과 계수를 실현합니다. - 그리고 y -축의 위상 지연은 45°의 단계 크기로 90°에서 270°까지 지속적으로 조정할 수 있습니다. 해당 타원은 1에서 - 1로 변경되어 LCP 광, 타원 편광, 교차 편광 및 RCP 광을 포함한 다양한 편광의 전체 범위를 나타냅니다. 그 위에, 다중극 분해 결과는 편광 제어를 위한 다중극의 다양한 기여를 확인합니다. 이러한 다극 간섭 보조 유전체 메타표면은 고성능 테라헤르츠 기능 분극 제어 장치를 구현하기 위한 이국적인 전략을 약속합니다.

방법

유전체 메타표면의 제조에는 표준 포토리소그래피와 깊은 반응성 이온 에칭이 포함됩니다. 먼저 유리 웨이퍼(BF33, 두께 300μm) 위에 두께 500μm의 진성 실리콘 웨이퍼를 양극 접합을 통해 접합했다. 실리콘 웨이퍼의 저항은 테라헤르츠 영역에서 실리콘의 흡수 손실을 제거하기 위해 5,000Ω·cm 이상입니다. 실리콘 웨이퍼는 180μm의 두께로 얇아졌습니다. 그런 다음 웨이퍼를 30분 동안 아세톤 및 탈이온 웨이퍼로 세척했습니다. 다음으로, 포토레지스트 AZ4620을 웨이퍼에 스핀 코팅한 후 100°C에서 10분 동안 소프트 베이킹했습니다. 스핀 코팅 후 40초의 노출 시간으로 포토리소그래피(MA6)로 포토레지스트에 타원형 어레이를 패턴화한 다음 현상액에서 3분 동안 포토레지스트를 현상했습니다. 그 후 110°C에서 5분간 하드베이킹을 진행하였다. 다음 단계는 56분 동안 깊은 반응성 이온 에칭에 의한 실리콘 에칭이었습니다. 마지막으로 남아있는 포토레지스트는 아세톤, 이소프로판올, 탈이온수로 세척했습니다.

유전체 메타표면은 THz-TDS에서 특성화되었습니다. 이 시스템에서 테라헤르츠파는 80MHz의 반복 속도로 800nm에서 100fs 펄스 레이저로 펌핑된 집에서 만든 스핀트로닉 테라헤르츠 이미터에서 생성되었습니다. 그런 다음 방출된 테라헤르츠파는 4개의 축외 포물선 거울에 의해 시준되고 초점이 맞춰졌습니다. 측정된 샘플은 테라헤르츠파가 집속되는 지점에 빔 직경이 약 3mm인 지점에 위치되었습니다. 테라헤르츠파의 편광 상태를 완전히 특성화하기 위해 샘플 전후에 두 개의 테라헤르츠 편광판을 배치하여 편광을 제어했습니다. 마지막으로 테라헤르츠파는 1mm 두께의 ZnTe(110) 전기광학 결정을 사용하여 검출한 전기광학 샘플링 기술로 검출했습니다. 프로브 레이저는 프로브 출력이 20mW인 테라헤르츠 생성을 위한 동일한 레이저 시스템에서 나온 것입니다. 테라헤르츠 영역에서 수분 흡수를 제거하기 위해 질소 가스 환경에서 실온에서 특성화를 수행했습니다.

다극 분해는 자체 개발한 Matlab 코드를 통해 수행되었습니다. 첫째, 전기장 분포 \(\overline{\user2{E}}_{{{\mathbf{inter}}}} \left( {\hat{\user2{r}}} \right)\) 수치 시뮬레이션 결과에서 타원형 실리콘 기둥이 추출되었습니다. 그러면 실리콘 기둥의 전류 밀도 \(\overline{\user2{J}}\left( {\hat{\user2{r}}} \right)\)는 \(\overline{\user2{ J}}\left( {\hat{\user2{r}}} \right) =- i\omega \left[ {\overline{\varepsilon }\left( {\hat{\user2{r}}} \ 오른쪽) - \varepsilon_{0} } \right]\overline{\user2{E}}_{{{\mathbf{inter}}}} \left( {\hat{\user2{r}}} \right) \), 여기서 ω 각 주파수, ε 0 는 진공 유전율입니다. 다음으로 서로 다른 현재 다중극자 모멘트는 다음과 같이 분해될 수 있습니다.

$$\overline{\user2{M}}^{\left( l \right)} =\frac{{\text{i}}}{{\left( {l - 1} \right)!\omega } }\smallint \overline{\user2{J}}\left( {\hat{\user2{r}}} \right)\underbrace {{{\varvec{rr}} \ldots {\varvec{r}}} }_{{l - 1{\text{용어}}}}{\text{d}}^{3} {\varvec{r}},$$ (4)

여기서 나는 다른 순간의 순서이고 \(\overline{\user2{M}}^{\left( l \right)}\) 는 l 순위의 텐서입니다. [19, 24]. 쌍극자 및 사중극자 모멘트에 해당하는 1차 및 2차 전류 다중극자 모멘트를 계산했습니다. 다른 고차 모멘트는 일반적으로 매우 약하고 전체 흩어진 필드에 미미한 기여를 하므로 고려되지 않습니다. 1차 및 2차 전류 다중극자 모멘트를 기반으로 다중극자 계수 \(a_{E} \left( l \right)\) 및 \(a_{M} \left( l \right)\)를 간단하게 얻을 수 있습니다. . 따라서 다극 모드의 산란 단면적은 다음 방정식을 사용하여 계산할 수 있습니다.

$$C_{s} =\frac{\pi }{{k^{2} }}\mathop \sum \limits_{l =1}^{\infty } \left( {2l + 1} \right)\ 왼쪽[ {\left| {a_{E} \left( l \right)} \right|^{2} + \left| {a_{M} \left( l \right)} \right|^{2} } \right],$$ (5)

여기서 k 파수입니다.

데이터 및 자료의 가용성

현재 연구 중에 사용 및/또는 분석된 데이터 세트는 합당한 요청이 있는 경우 교신 저자에게 제공됩니다.

약어

SEM:

주사 전자 현미경

LCP:

왼손잡이 원형 편파

RCP:

오른쪽 원형 편파

SCS:

산란 단면

복합 복합지구:

자기 쌍극자

ED:

전기 쌍극자

EQ:

전기 사중극자

MQ:

자기 사중극자

THz-TDS:

테라헤르츠 시간 영역 분광기
