E3.series 2015의 효율성

E3.series는 설계 및 개발 응용 프로그램의 발전을 전담하는 전기 엔지니어링 소프트웨어입니다. 업데이트 E3.Series 2015가 출시되었으며 새로운 도구와 기능은 제품 효율성에 대한 새로운 기반을 제공합니다.

<시간>

E3.series는 배선 및 제어 시스템, 유압 및 공압 설계를 위한 창 기반의 확장 가능하고 배우기 쉬운 시스템입니다. E3.series는 다음을 포함한 새로운 기능을 제공하는 2015 버전 업데이트를 출시했습니다.

<울>

E3.series의 표준

E3.series 모듈에서

수많은 추가 기능

새로운 COM 호출

최신 버전에는 자동차 협업을 위한 새로운 개선 사항, 기계 부문의 설계 변경 개선 사항 및 전반적인 생산성 향상 사항이 포함되어 있습니다. 다음은 E3.series 2015에 추가된 짧은 목록입니다.

<울>

일반 개선 사항

<울>

자동으로 신호 이름 생성

변형/옵션 트리 정렬 및 구조화

새로운 차원의 표준

핵심 관리 개선

새 케이블링 테이블

새 인터페이스 모듈 E3.PLCBrdge

E3.Panel을 통한 3D 디자인 지원 강화

<울>

새 도구 모음이 있는 E3.Panel의 3D 보기

E3.Panel을 사용한 3D의 투명도 및 가시성

제조 도면을 위한 다중 2D 보기

E3.Panel에서 더 쉽게 참조

교통 부문의 하이라이트

<울>

향상된 자동차 협업

E3.Cable 및 E3.Formboard의 자동 핀 터미널 기능

자동 배선 개선

향상된 제조 지원

이 기사에서는 새로운 E3.series 2015 프로그램의 새로운 기능에 대한 개요를 제공합니다.

전반적인 일반 개선 사항

신호 이름 자동 생성

프로젝트에서 새 신호가 생성될 때마다 시트 및 그리드 위치, 장치 핀의 속성을 기반으로 신호 이름이 자동으로 생성될 수 있습니다. 자동 생성은 사용자가 켜고 끌 수 있으며 신호 트리는 색상을 사용하여 현재 신호 설정을 보여줍니다.

<울>

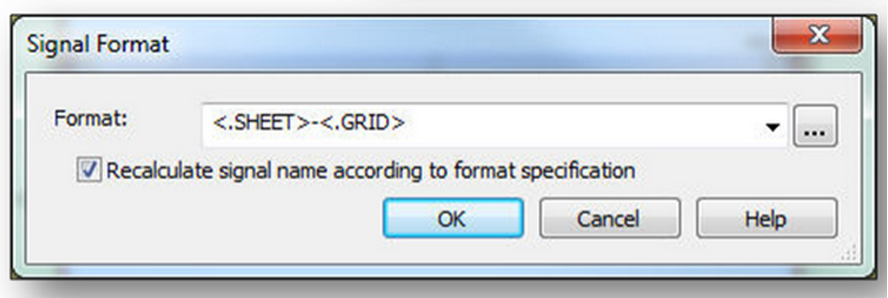

신호 형식에 따른 신호 명명 생성 허용

<울>

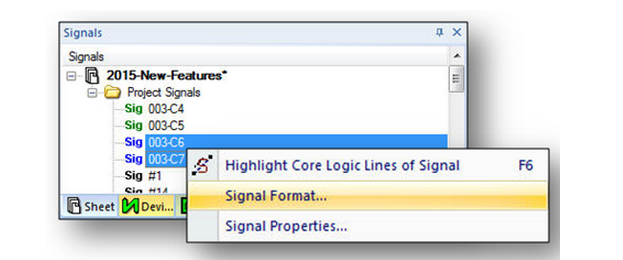

연결선의 신호 트리에서 마우스 오른쪽 버튼을 클릭하여 형식을 정의합니다.

<울>

관련 사양으로 임의의 위치에 텍스트 고정

<울>

특정 형식에 대한 신호 트리에 색상으로 구분된 식별 정보가 제공됩니다.

o 파란색 - 활성용

o 녹색 - 비활성

o 검정 - 형식 없음

변형/옵션 트리 정렬 및 구조화

E3.Series는 옵션 및 변형을 처리해야 하는 업계의 요구로 인해 성장하고 있습니다. 자동차, 산업 기계 및 장비 분야에 제공되는 옵션 및 변형의 수가 증가함에 따라 회로도에 대한 추가 관리 기능이 필요하게 되었습니다.

옵션을 오름차순 또는 내림차순으로 정렬하고 옵션 패키지 및 구성별로 그룹화할 수 있습니다. 사용자 정의 이름으로 폴더 아래에 옵션을 배열하여 변형/옵션 트리를 구성하면 사용자가 의도한 용도에 따라 옵션을 할당, 재할당, 찾기 및 구성할 수 있습니다.

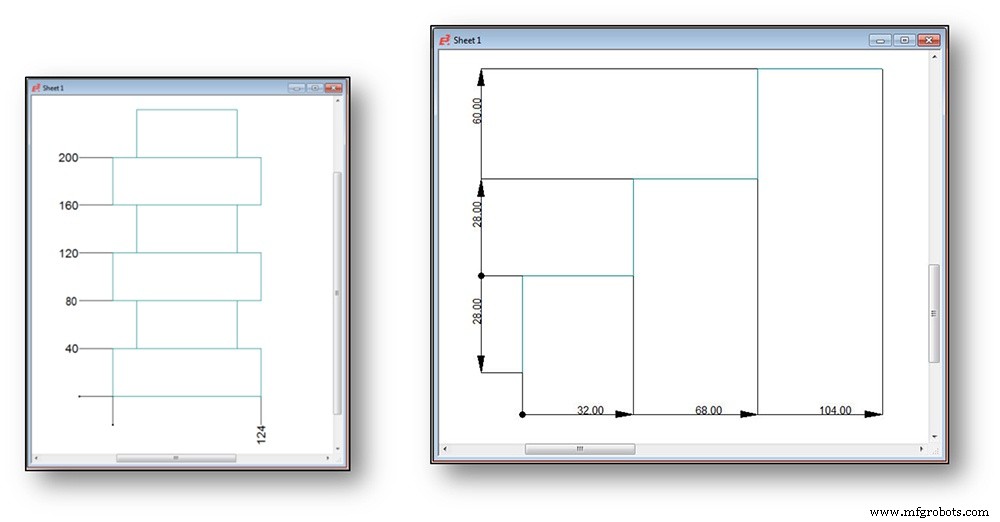

새로운 차원의 표준

이제 치수를 단일 참조로 정의하여 한 줄에 여러 치수로 구성된 전체 치수 그룹을 설명할 수 있습니다. 이러한 실행 치수는 여러 방향으로 정의할 수 있습니다. 실행 중인 차원은 다음을 제공합니다.

<울>

여러 간격에 대한 단일 참조

한 행의 여러 측정기준

다방향 정의 가능성

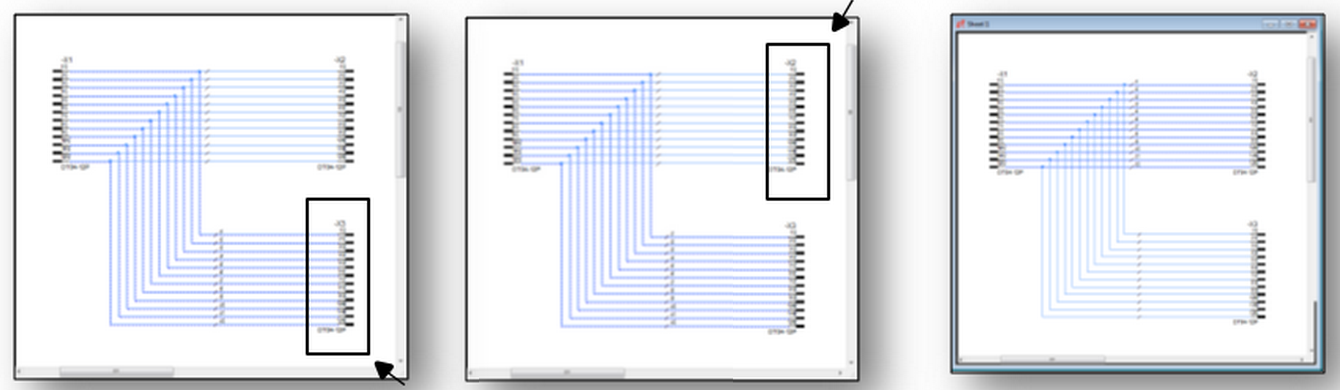

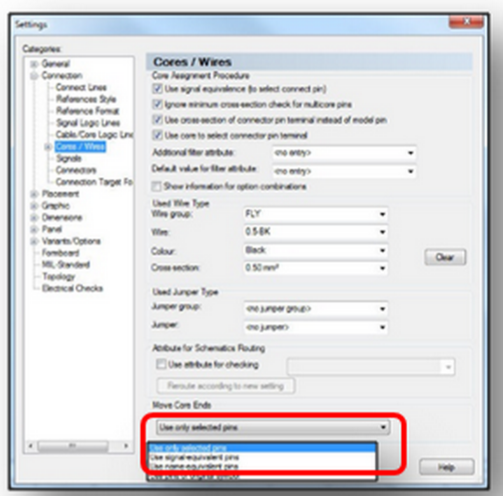

핵심 관리 개선

이제 소스 및 대상 핀을 선택하여 코어 연결을 정의하고 변경하는 작업을 쉽게 수행할 수 있습니다. 이렇게 하면 코어 연결을 재할당할 때 많은 시간을 절약할 수 있습니다. 또한 드래그 앤 드롭 기능을 사용하여 기존 연결을 재정렬할 때 특정 신호의 와이어 경로를 수동으로 최적화할 수 있습니다.

다음을 포함하는 핵심 관리 개선 사항:

<울>

사용자 정의 설정에 따라 영향을 받는 핀 선택

<울>

사용자가 선택한 핀만

신호 등가 핀 사용

이름과 동일한 핀 사용

원래 심볼의 핀 사용

<울>

도구 모음 시작 명령

원하는 핀 및 대상 핀 선택

새 케이블링 테이블

새로운 케이블링 테이블은 케이블 연결 편집 작업을 단순화합니다. 테이블 표시는 또한 연결되지 않았거나 부분적으로 연결된 케이블 연결을 식별하는 데 도움이 됩니다. 제조 정보는 표 형식의 개요에서 케이블에 할당할 수 있습니다. 케이블링 테이블은 다음과 같은 다양한 기능을 제공합니다.

<울>

와일드 카드를 사용하여 검색

열 필터링

케이블 연결/삭제

도체 교체

다양한 "점프" 명령

<울>

연결과 관련된 모든 개체에

속성 변경

새 열 추가

무시할 비케이블 연결 표시

<울>

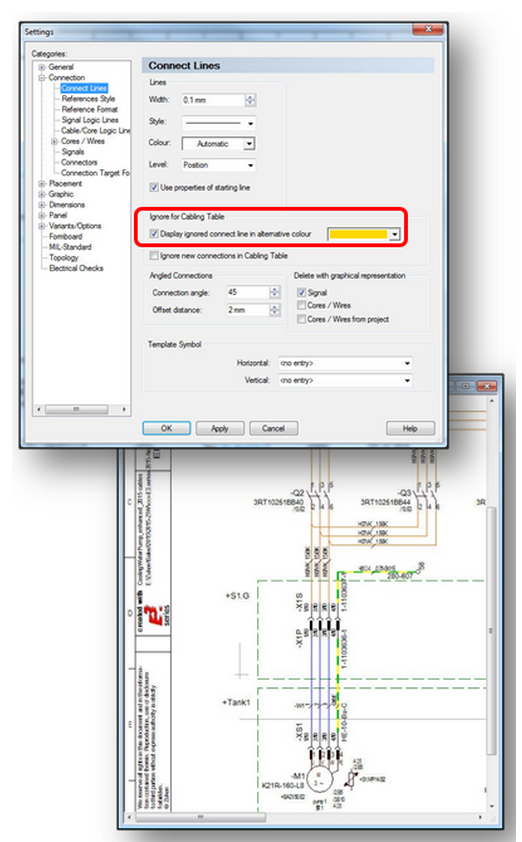

새 설정:무시된 연결 라인을 대체 색상으로 표시

새 인터페이스 모듈

E3.PLCBridge

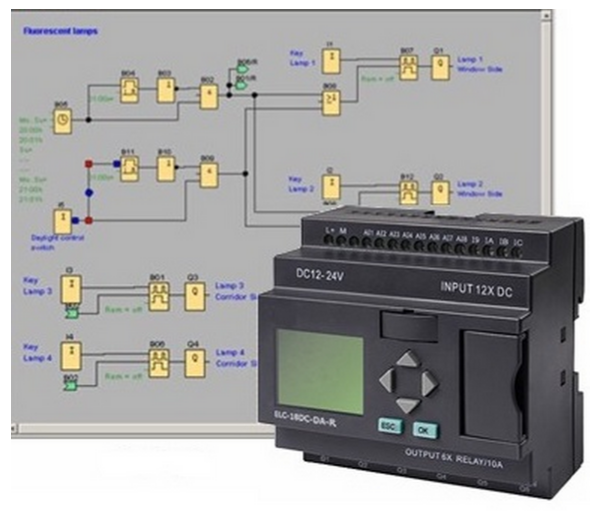

E3.PLCBridge는 E3.Series와 다양한 PLC 프로그래밍 도구 간의 표준화된 통신을 허용합니다. 강력한 업데이트 기능뿐만 아니라 초기 데이터 전송은 현재 사용되는 구성 요소, PLC 주소, 설명 및 I/O 설정을 보여줍니다. 엔지니어는 변경 사항에 대한 개요와 기존 내용 및 새 내용을 받고 업데이트해야 할 필드를 결정할 수 있습니다.

<강한>

E3.Panel을 통한 3D 디자인 지원 강화

E3.Panel 및 새 도구 모음의 3D 보기

등각투영 및 직경 뷰뿐만 아니라 다방향 방향도 사용할 수 있습니다. 한 번의 클릭으로 사용자는 3D에서 패널 디자인의 방향을 전환할 수 있습니다. 새 도구 모음에서 다음 항목을 볼 수 있습니다.

<울>

상단

하단

앞면

뒤로

왼쪽

맞습니다

등각 투영

직각

애니메이션

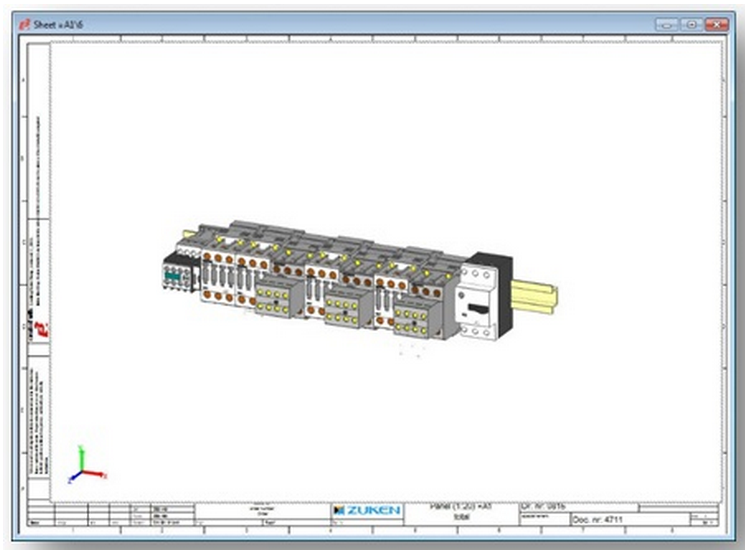

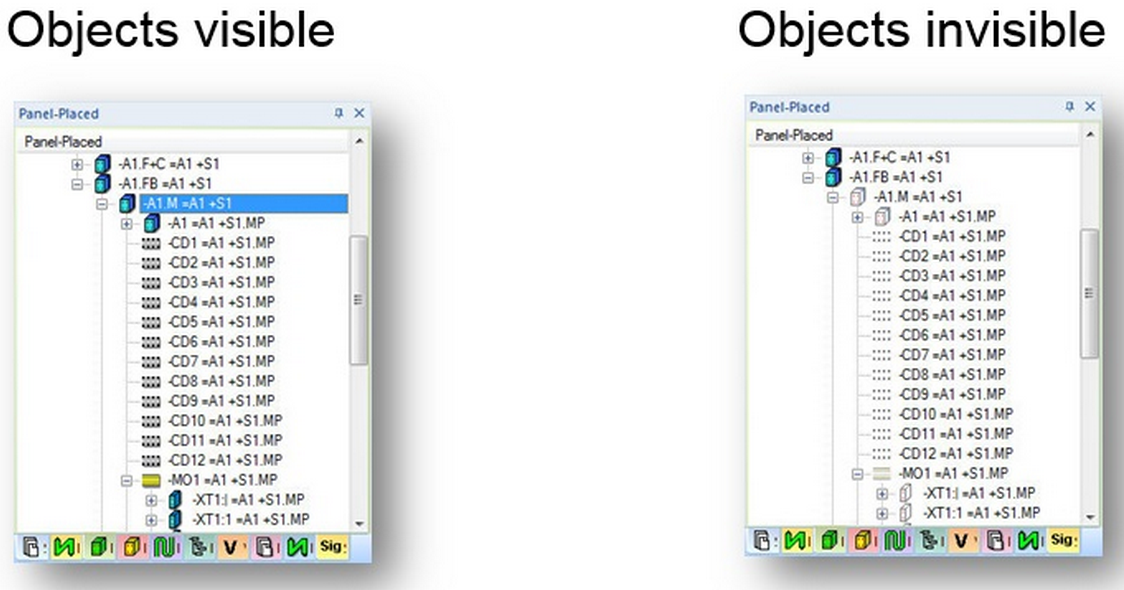

E3.Panel을 사용한 3D의 투명도 및 가시성

개체를 마우스로 한 번 클릭하여 투명도 또는 투명도를 만들 수 있으므로 3D 환경에서 작업하기가 훨씬 쉬워집니다. 기능은 다음과 같습니다.

<울>

투명 및 보이지 않는 개체와의 충돌 확인

최상위 객체에 대한 명령 실행 가능

부품의 투명한 보기는 패널 설계에서 쉽게 사용할 수 있지만 투명한 부품은 작업 중 무시됩니다(충돌 확인 제외)

미래를 내다보며

E3.Series는 일상적인 전기 엔지니어가 소프트웨어를 보다 효율적으로 사용할 수 있도록 전반적인 기능을 크게 개선했습니다. E3.Series 2015는 수동 설계의 고통을 완화하고 사용자에게 효율적이고 효과적인 도구를 제공하는 프로그램을 기반으로 합니다.

이 기능을 사용하면 대형 어셈블리를 설계할 때 벽이나 구성요소가 희미해질 수 있으므로 복잡한 3D 어셈블리 작업을 훨씬 쉽게 할 수 있습니다.

다음과 같은 명령을 사용할 수 있습니다.

<울>

가시성...&...선택적으로 투명하거나 다음으로 표시되지 않음...

<울>

장착된 장치(선택한 장치 제외, 선택 및 장착된 장치 제외)

선택한 개체에 대해 관련 명령만 표시

제조 도면을 위한 다중 2D 보기

E3.Panel에서 3D 디자인을 사용하여 캐비닛의 모든 측면에 대한 2D 제조 도면을 생성할 수 있습니다. 3D 설계의 2D 투영은 지능형 보기로 생성됩니다. 2D 투영에서 수행된 모든 수정 사항은 3D에 반영되며 그 반대의 경우도 마찬가지입니다.

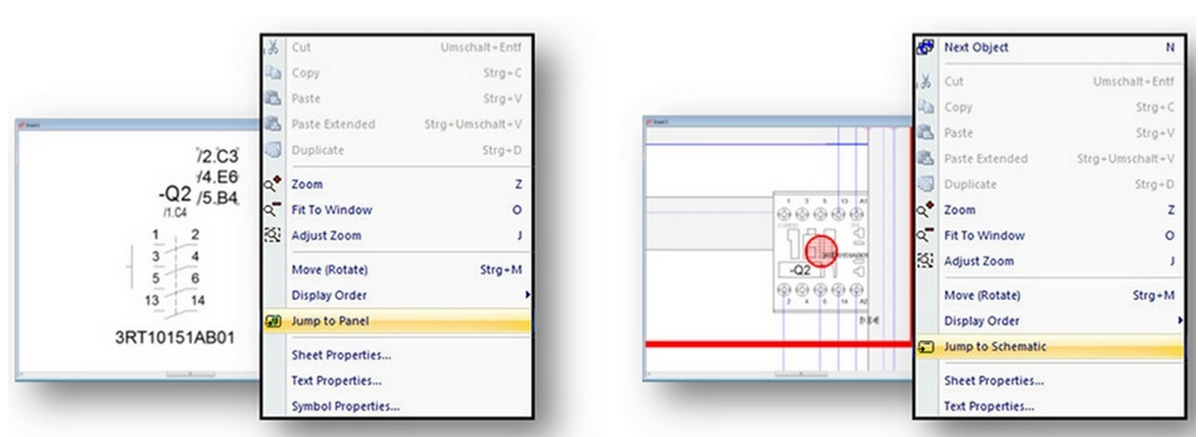

E3.Panel에서 더 쉽게 참조

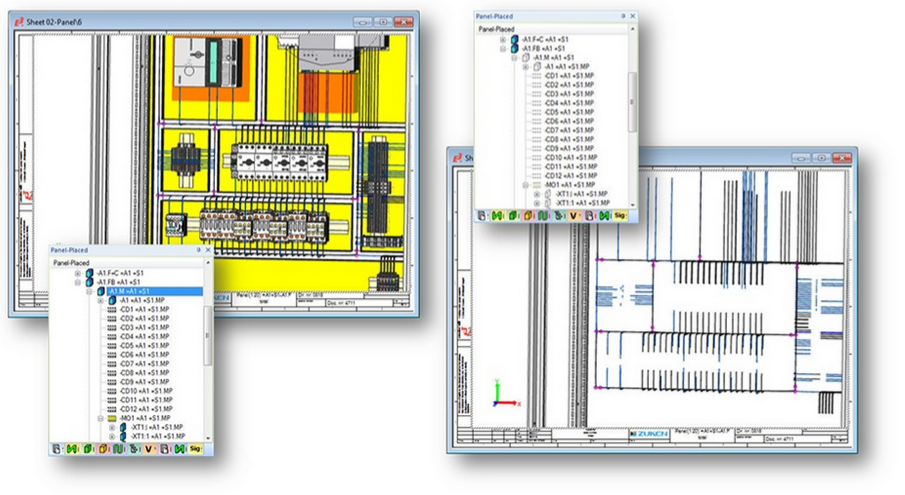

텍스트 노드는 E3.Schematic과 E3.Panel 간의 참조를 허용합니다. "패널 참조" 보기는 모델이 표시되는 모든 위치를 보여주고 "도식 참조" 보기는 모든 마스터 기호의 위치를 ​​보여줍니다.

교통 부문 하이라이트

향상된 자동차 협업

이제 KBL 및 SVG 데이터를 결합한 표준 HCV 컨테이너 데이터 형식으로 하네스 도면을 보고 분석하기 위한 강력한 새 협업 도구인 E3.Series와 E3.HarnessAnalyzer 간의 연결성을 개선할 수 있습니다.

다양한 테이블에 반영된 그래픽 뷰와 물리적 데이터 모델이 이제 함께 연결됩니다. 전체 하네스를 분석하고 번들 크기, 와이어 라우팅, 사용 할당, 무게 및 비용에 대해 확인할 수 있습니다.

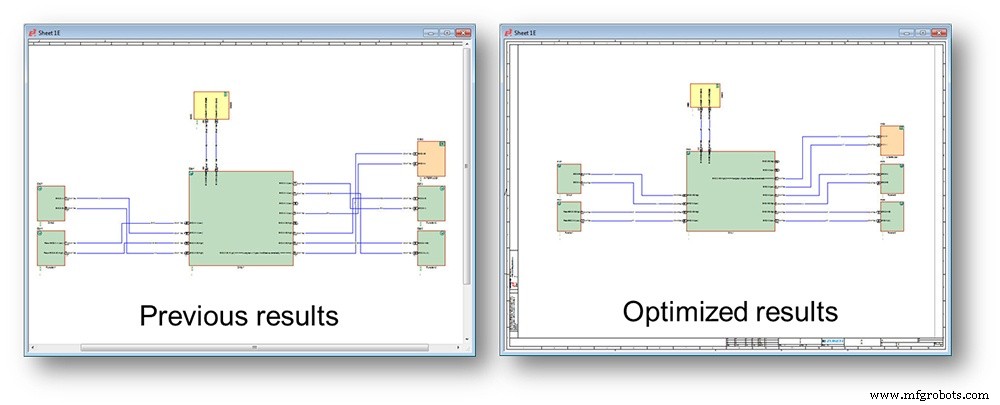

자동 배선 개선

E3.Wiring Diagram Generator는 엔지니어링 데이터를 사용하여 표준화된 서비스 문서를 생성할 수 있는 배선 다이어그램의 자동 생성에 사용됩니다. 이제 더 읽기 쉬운 다이어그램이 생성되고 생성기는 연결에 따라 장치와 핀을 정렬하고 다이어그램 전체에서 불필요한 교차를 방지할 수 있습니다. 새로운 별도의 라우팅 그리드 및 간격 정의는 도면의 수동 마무리를 최소화합니다. 라우팅 결과 개선에 중점:

<울>

더 쉽게 읽을 수 있는 계획 생성

<울>

라우팅 그리드:연결 사이의 거리를 정의합니다.

첫 번째 방향 변경까지의 거리를 정의하며 모든 시트 여백에 대해 설정할 수 있습니다.

핀 정렬 개선:시작에서 목적지 핀까지

<시간>

향상된 제조 지원

E3.Series의 마감 설계에는 캐비닛 또는 와이어 하니스를 구축하는 데 필요한 모든 제조 정보가 포함되어 있습니다. E3.Series 2015에서는 표준 제조 출력이 개선되었습니다. 스트립, 절단 및 마킹 기계와 드릴 및 밀링 기계에 대한 인터페이스에는 이제 자동 번들링 및 라벨링 또는 와이어에 대한 데이터 출력은 물론 와이어 엔드 처리와 같은 추가 정보가 포함됩니다.
