직렬, 병렬 또는 직렬 병렬 배터리 연결의 목적이 무엇인지 생각할 수 있습니다. 또는 충전 스토리지, 배터리 뱅크 시스템, 오프 그리드 시스템 또는 태양 전지 패널 설치에 적합한 구성입니다. 글쎄, 그것은 시스템 요구 사항에 따라 다릅니다. 즉, 배터리의 직렬 연결, 배터리 암페어 시간(배터리는 암페어 대신 Ah로 평가됨) 또는 단순히 배터리를 병렬 또는 직렬로 연결하여 배터리의 전류 또는 전력을 증가시키는 것입니다. 귀하의 필요에 따라 시스템을 유지 관리하기 위해 병렬. 방법을 알아야 하는 경우 1차(AAA 셀과 같이 충전할 수 없음) 및 2차(납산, 니켈 카드뮴, 니켈 금속 수소화물, 리튬 이온 등 충전식) 배터리 구성에 대한 다음 단계별 자습서를 읽으십시오.
우리는 주제에 대해 혼란스러운 회로를 받았고 배터리 연결이 직렬, 병렬 또는 직렬 병렬 중 무엇인지 그리고 어느 것을 사용하는지 묻습니다. 따라서 배터리의 직렬, 병렬 및 직렬 병렬 연결에 대해 개략도 및 응용 프로그램과 함께 자세히 설명합니다.
이제 시작하겠습니다...
3가지 기본 배터리 연결 유형이 있습니다.
아래는 각 연결에 대한 포괄적인 세부 정보입니다.
아래 그림과 같이 배터리의 양극(+) 단자를 음극(-)에 연결하고 음극을 양극에 연결하면 배터리 구성이 직렬로 연결됩니다.
알아두면 좋은 정보:
배터리의 직렬 연결에서 전류는 각 와이어 또는 섹션에서 동일하지만 전압은 다릅니다. 예를 들어 전압은 가산적입니다.
V1 + V2 + V3 ....Vn

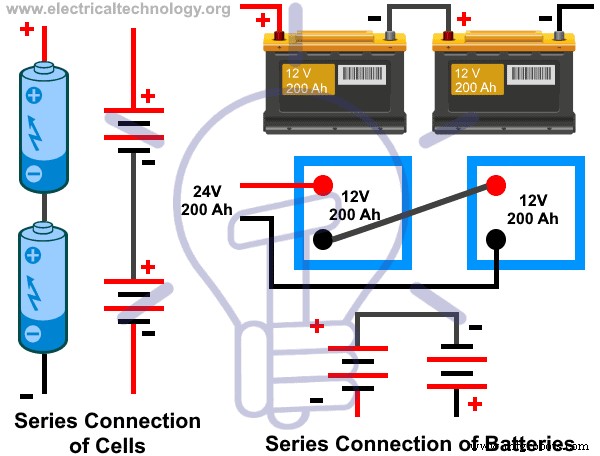

아래 그림에서 각각 12V, 200Ah 배터리 2개 직렬로 연결됩니다. 따라서 총 유효 암페어시(Ah)는 동일하지만 전압은 가산됩니다.
즉
=12V + 12V =24V, 200Ah
배터리의 동일한 용량 또는 암페어시(Ah) 정격을 유지하면서 시스템 요구 사항에 따라 전압 레벨을 두 배로 늘려야 하는 경우.
예를 들어, 12V, 200Ah 시간 배터리 2개가 있고 설치를 위해 24V 시스템이 필요한 경우. 간단히 24V와 동일한 암페어시 정격(예:200Ah)을 얻을 수 있는 두 배터리를 직렬로 연결하십시오.
병렬 배터리 연결에 비해 직렬 연결은 배터리 방전이 느리다는 점에 유의하십시오.
배터리를 직렬로 연결하여 36V, 48V, 72V DC 등을 원하는 수의 배터리로 수행할 수 있습니다.
이 시스템은 다양한 태양광 패널 설치 및 기타 애플리케이션에 사용됩니다.
배터리의 양극(+)을 양극에 연결하고 음극(-)을 음극에 연결하면. 그러면 배터리 구성이 병렬이 됩니다.
알아두면 좋은 정보:
병렬 연결에서 전압은 각 와이어 또는 섹션에서 동일하지만 전류는 다릅니다. 즉, 전류는 가산적입니다.
예.
나1 +나2 +나3 …+인

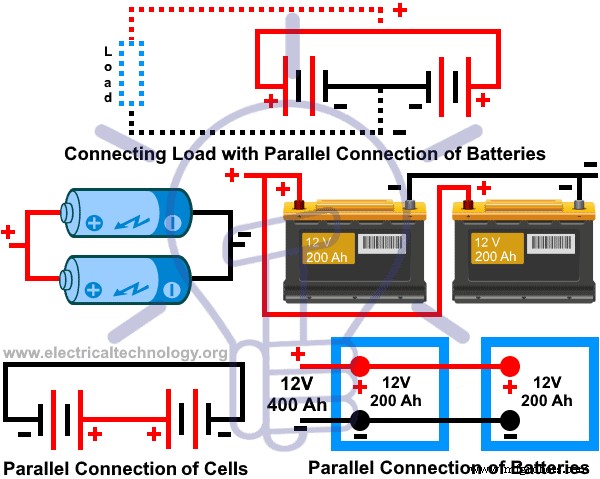

아래 그림에서는 12V, 200Ah 각각 2개의 배터리가 병렬로 연결되어 있습니다. 따라서 총 유효 전압은 동일하지만 암페어 시간은 가산됩니다.
즉
=200Ah +200Ah =400Ah, 12V.
확대하려면 이미지를 클릭하세요.
동일한 수준의 전압을 유지하면서 시스템 요구 사항에 따라 배터리 용량 또는 암페어 시간(Ah) 정격을 두 배로 늘려야 하는 경우
예를 들어, 두 개의 12V, 200Ah 시간 배터리가 있고 설치를 위해 12V 시스템이 필요한 경우. 간단히 말해서, 전체 배터리 용량이 400Ah이고 동일한 전압 레벨(12V)이 되는 두 배터리를 병렬로 연결하십시오.
직렬 배터리 연결에 비해 병렬로 배터리가 빠르게 방전된다는 점에 유의하세요.
병렬 배터리 연결에서 암페어 시간 단위로 배터리 용량을 늘리면서 동일한 수준의 전압을 얻으려면 원하는 수의 배터리로 수행할 수 있습니다.
이 시스템은 다양한 태양광 패널 설치 및 기타 애플리케이션에 사용됩니다.
두 쌍의 배터리를 직렬로 연결한 다음 이러한 직렬 연결된 배터리를 병렬로 연결하면 이러한 배터리 구성을 배터리의 직렬 병렬 연결이라고 합니다.
즉, 직렬도 아니고 병렬도 아니고 직렬-병렬 회로라고 합니다. 구성 요소 중 일부는 직렬로 연결되어 있고 다른 구성 요소는 직렬 및 병렬로 연결된 장치와 배터리의 병렬 또는 복잡한 회로입니다.
관련 게시물:

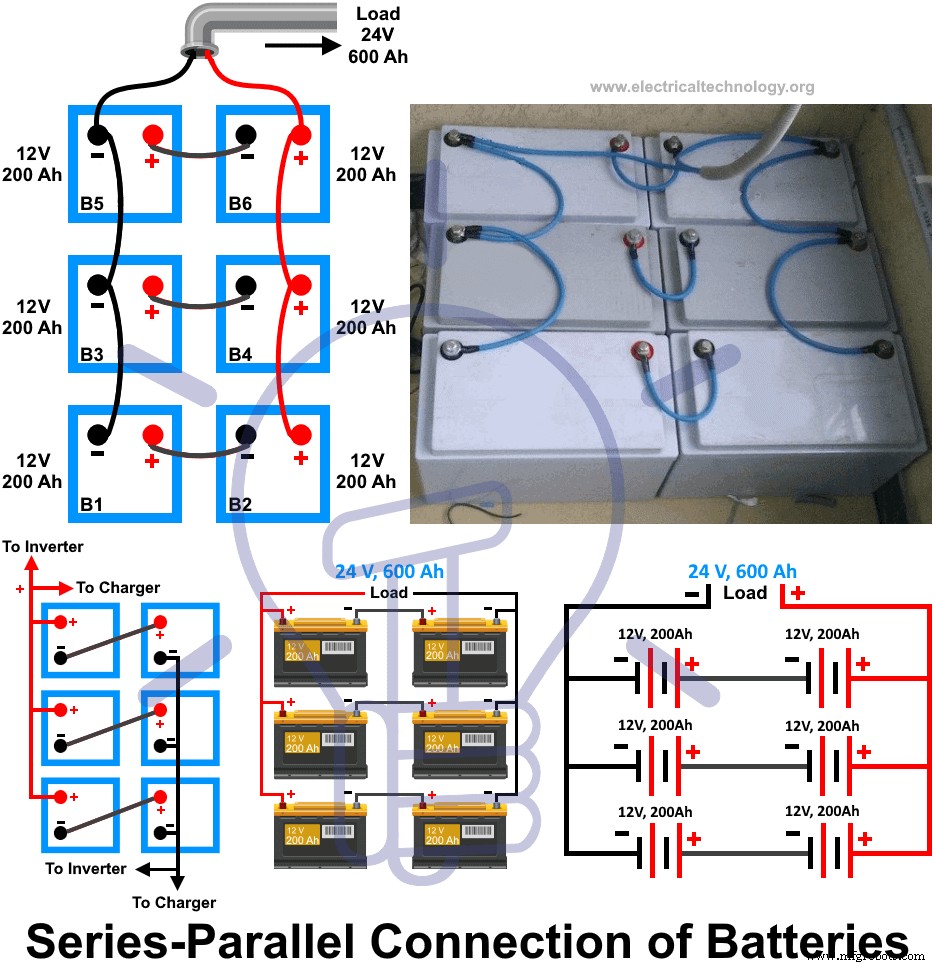

아래 그림에서.
12V, 200Ah 각각 6개의 배터리가 직렬-병렬 구성으로 연결됩니다.
즉,
그런 다음 한 쌍의 배터리가 병렬로 연결됩니다. 즉, 세 개의 배터리로 구성된 두 개의 병렬 세트가 직렬로 연결됩니다.
즉
세트 1 =B1 , B3 , B5 =시리즈
세트 2 =B2 , B4 , B6 =시리즈
그리고,
세트 1 및 세트 2 =병렬로.
따라서 유효 전압과 암페어 시간은
암페어시(Ah)=200Ah + 200Ah + 200Ah =600Ah
전압 =12V + 12V =24V. (병렬 연결)
배터리 관련 계산기:
시스템 요구 사항에 따라 배터리 용량이나 암페어 시간(Ah) 정격 및 배터리 전압을 두 배로 늘려야 하는 경우
예를 들어, 각각 12V, 200Ah 시간당 6개의 배터리가 있고 설치를 위해 600Ah 용량과 24V 시스템이 필요한 경우. 이제 세 개의 배터리 두 세트가 있습니다. 간단히 세 개의 배터리 두 세트를 직렬로 연결한 다음 두 세트를 병렬로 연결합니다(위 그림 참조). 여기서 전체 배터리 용량은 600Ah이고 전압 수준은 24V가 됩니다.
배터리의 직렬 병렬 연결에서 다양한 수준의 전압을 얻고 암페어 시간 단위로 배터리 용량을 늘리기 위해 원하는 수의 배터리로 수행할 수 있습니다.
이 시스템은 다양한 태양광 패널 설치 및 기타 애플리케이션에 사용됩니다.

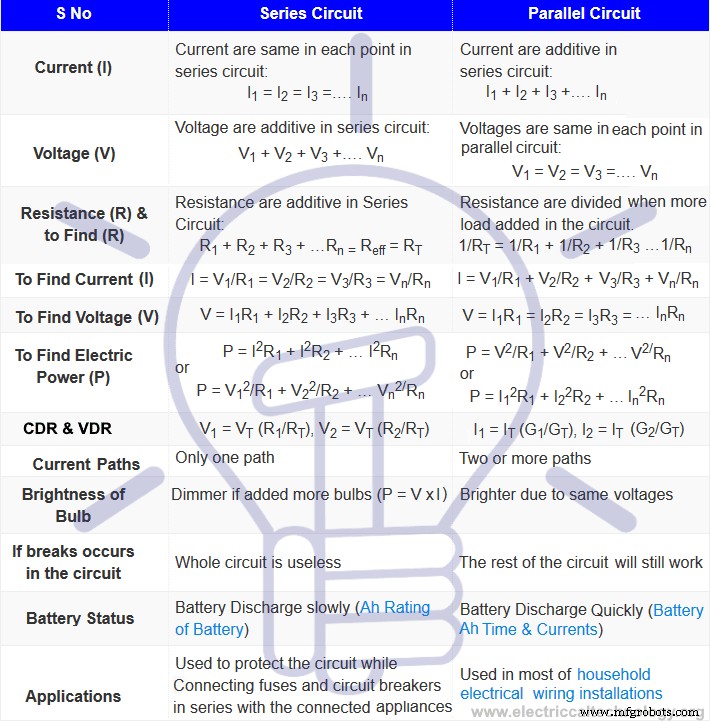

아래의 표는 직렬 연결과 병렬 연결의 주요 차이점을 보여줍니다.
경고 및 지침:
관련 배터리 연결 및 배선 자습서:
