우리 모두는 비상 고장(예:합선, 과부하, 송전선로, 변전소 또는 배전 시스템의 기타 부분 손상, 폭풍 및 기타 나쁜 상태)으로 인한 정전으로 고통받고 있습니다. 기상 조건 등). 이 경우 비상 및 이동식 발전기 을(를) 사용하여 복원할 수 있습니다. 가정 공급 및 기타 연결된 기기에 전력을 공급합니다.
이 단계별 자습서에서는 NEC 및 IEC에 따른 가정 공급 및 주 배전반에 대한 휴대용 발전기 배선 및 연결 다이어그램 . 자동 전환 스위치를 사용할 것입니다. 자동 전환 스위치(ATS)라고도 함 , 수동 전환 스위치(MTS 또는 수동 전환 스위치) 230V 및 400V(IEC) 및 120V 및 240V(NEC)용 집에 발전기를 연결합니다. 또한 전환 스위치나 전환 스위치 없이 휴대용 발전기를 가정 전원에 연결하는 방법도 보여줍니다.
발전기 연결을 위한 다음 기본 전기 배선 설치 다이어그램을 사용하여 정전 시 휴대용 발전기(가스/휘발유/디젤 발전기 ) 기본 배포판에 .
이제 시작하겠습니다.
4가지 방법으로 휴대용 발전기를 가정 공급 시스템에 연결할 수 있습니다.
배선 연결 및 작동 및 작동에 대한 각 방법을 단계별 자습서에서 설명했습니다. (가정 전력 공급 시스템에 발전기를 설치하기 전에 모든 주의/경고, 사용 설명서 및 주의를 기울여야 합니다. 확실하지 않은 경우 자격을 갖춘 전기 기술자에게 문의하여 올바르게 설치하십시오.)
중요 사항:
전기는 우리의 친구이자 최악의 적입니다. 여러분을 죽일 기회를 준다면 전기는 절대 놓치지 않을 것임을 기억하십시오. 이 실용적인 자습서를 수행하는 동안 모든 주의 사항과 지침을 읽으십시오.
230V(영국 및 EU – IEC) 및 120V/240V(캐나다, 미국 – NEC).
수동 전환 스위치를 사용한 발전기 배선 및 설치 단계
수동 전환 스위치로 휴대용 발전기를 가정용 전기 공급 시스템에 연결하려면 다음 단계를 따르십시오.
아래는 정전 시 모든 부하 회로가 발전기 공급 장치에 연결된 수동 전환 스위치를 사용하여 주 배전반에 대한 발전기 배선 연결 다이어그램입니다. 특정 부하 회로의 전원을 켤 필요가 없는 경우 관련 차단기를 끄고 나머지 차단기는 켜져 있는 상태로 둘 수 있습니다. 이렇게 하면 발전기를 통한 비상 전원을 통해 특정 부하 지점만 공급할 수 있습니다.
유틸리티 전원이 꺼졌을 때 특정 부하를 발전기에 연결하려는 경우(예:발전기의 일부 부하 및 주 전원 공급 장치의 나머지 부하) 발전기가 연결되지 않는 경우가 있을 수 있습니다. 전체 부하를 처리할 수 있습니다. 해당 로드 포인트 또는 관련 회로 차단기를 끌 수 있습니다.
다음 배선 다이어그램은 수동 전환 스위치를 사용하여 휴대용 발전기가 120V/240V 메인 패널에 배선되었음을 보여줍니다. 일반적으로 최대 7500와트 발전기용 30암페어 전환 스위치(예:Protran 또는 Reliance)를 연결할 수 있으며 다른 크기(예:50암페어)도 주거용 애플리케이션에 사용할 수 있습니다.
이 전환 스위치에서 단극 차단기는 15암페어이고 이중 극 차단기는 최대 크기가 12게이지 와이어 크기인 30암페어입니다.
이렇게 하려면 30암페어(또는 L14-30R, L14-20P와 같은 시스템 요구 사항에 따라 20암페어)를 설치하면 됩니다. 발전기로.
L14-30R, L14-20P 플러그 및 콘센트 제작은 다음 터미널을 나타냅니다.
이제 발전기와 메인 패널을 전환 스위치에 연결하려면 관련 차단기에서 부하 전선을 제거하고 해당 전선을 전환 스위치의 해당 전선에 연결합니다. 이제 절체 스위치의 흑색 A와 적색 A를 2P 차단기에 연결합니다. 아래 결선도와 같이 SP 차단기에 대해서도 동일하게 하십시오(또는 사용 설명서에 따라). 확실하지 않으면 면허가 있는 전기 기술자에게 문의하십시오.
유틸리티 전원을 사용할 수 없고 발전기가 켜져 있는 경우
전환 스위치의 차단기 스위치가 한 방향을 밀고 전원이 전환 스위치의 발전기 → 차단기를 통해 부하 기기에 연결됩니다.
전력 흐름의 방향은 전선을 통해 다른 회로로 이어집니다.
유틸리티 전원을 사용할 수 있고 발전기가 꺼져 있는 경우
전환 스위치의 차단기 스위치가 다른 방향을 밀고 전원이 메인 패널 → 전환 스위치의 차단기를 통해 부하 기기에 연결되고 → 120V 및 240 부하 지점으로 연결됩니다.
전환 스위치는 발전기 또는 전력 회사 전선에 전원을 공급하기 위해 전원을 놓지 않습니다. 패널의 차단기에서 나올 수 있는 전원을 차단합니다. 위(그림 목적) 배선도에 따라 연결된 차단기와 로드 포인트만 작동한다는 점을 명심하십시오.
다음 배선 다이어그램은 수동 전환 스위치를 사용하여 별도의 하위 패널에 있는 120V/240V 메인 패널과 240V 부하 회로에 연결된 발전기를 보여줍니다. 이러한 종류의 전환 스위치(예:2P, GE TC10323R/GE TC35322/TC10424R 또는 3P, GE TC35362R 비상 전원 전환 스위치 및 안전 스위치 또는 단로기)는 전원 전환 작업용 발전기 또는 안전을 위한 서비스 차단용 기타 기기를 연결하는 데 사용됩니다. 스위치.
그림과 같이 발전기는 L14-30(또는 L14-20) 플러그와 전원 인렛을 통해 전환 스위치에 연결됩니다. 발전기의 2개의 핫 와이어(Hot 1 및 Hot 2)는 전송 스위치의 하단 메인 러그에 연결됩니다.
전송 스위치의 상단 2개 핫 러그는 메인 패널의 60A 이중 극 차단기에 연결됩니다. 부하로서의 전송 스위치의 중앙 러그는 240V 부하 회로 전용으로 설계된 60A 서브패널에 연결됩니다. 240V 부하 보조 패널이므로 중성선이 필요 없습니다. 중립은 120V 회로 또는 GFCI/AFCI 보호 회로의 경우에만 필요합니다.
전환 스위치의 레버 작동은 다음과 같습니다.
발전기가 꺼져 있을 때 레버가 아래쪽 위치에 있으므로 240V 부하 지점이 발전기 공급 장치에 연결됩니다. 주 공급 장치를 사용할 수 있을 때 레버 위치가 다음으로 변경됩니다. Up 위치(수동 작동) 및 부하 회로는 유틸리티 전원을 통해 공급됩니다.

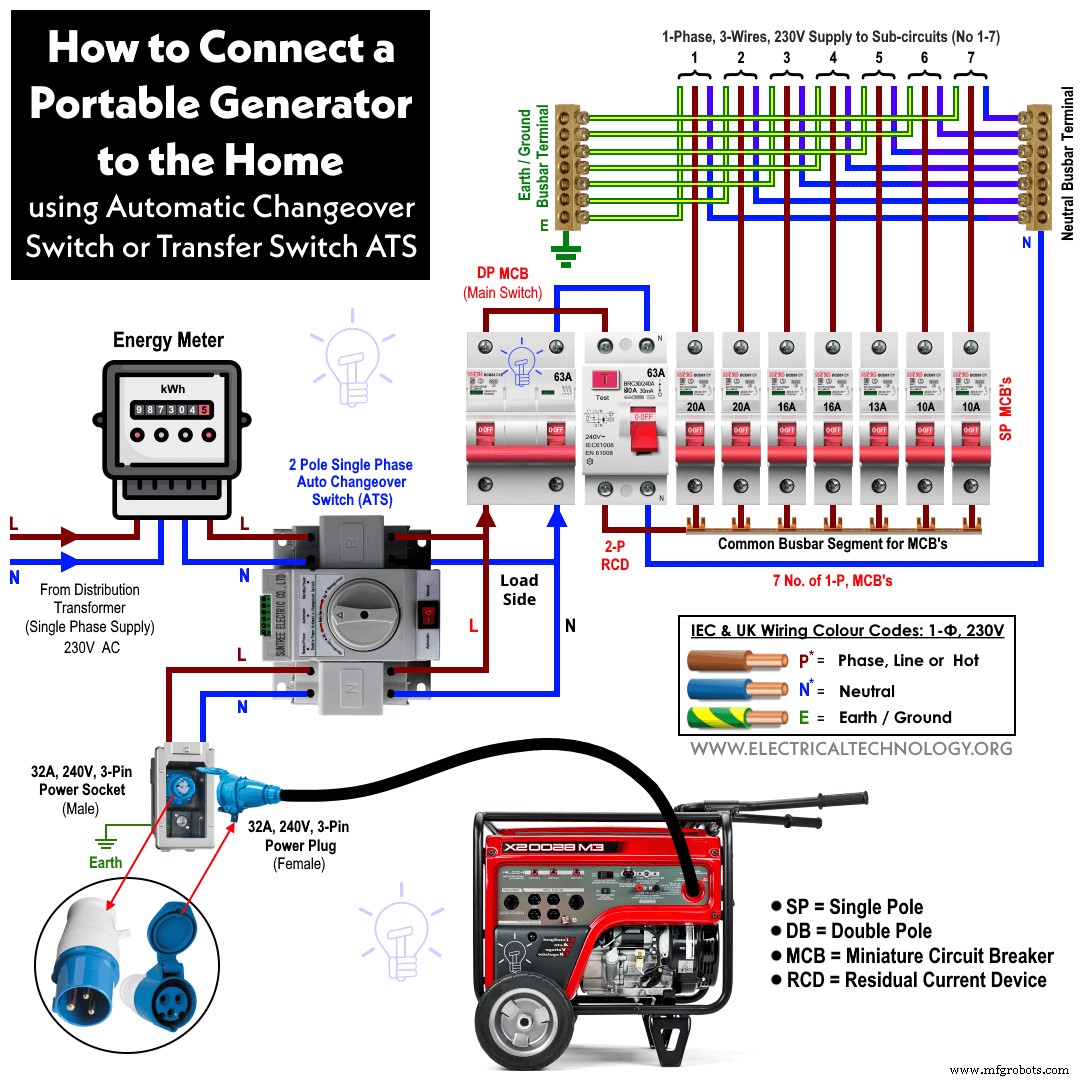

이런 식으로 가정에 발전기를 연결하려면 2극(2P) 자동 전환 스위치를 사용해야 합니다. 결선 방법은 위에서 언급한 방법 1과 동일하나 수동 절체 스위치 대신 단상 2극 자동 절체를 사용해야 합니다. 이러한 방식으로 주저하지 마십시오. 즉, 전력이 유틸리티에서 복구될 때 자동 전환 스위치가 자동으로 전력을 감지하고 발전기 공급에서 주 공급으로 또는 그 반대로 리디렉션합니다.
참고:2극 대신 3극(3P) 전환을 사용할 수도 있습니다.
전환 스위치를 사용하지 않고 발전기를 홈 패널에 연결하는 대안이지만 더 저렴한 방법을 원한다면 인터록 키트가 해결책입니다. 주 차단기를 끄고 발전기를 작동시켜 발전기 공급을 통해 120V 및 240V 회로에 전원을 공급할 수 있지만 주 차단기와 주 차단기를 유지하는 발전기 차단기 및 주 패널에 사용하는 인터록 키트를 사용하는 것이 여전히 안전하고 권장되는 방법입니다. 발전기가 동시에 작동하지 않도록 합니다.

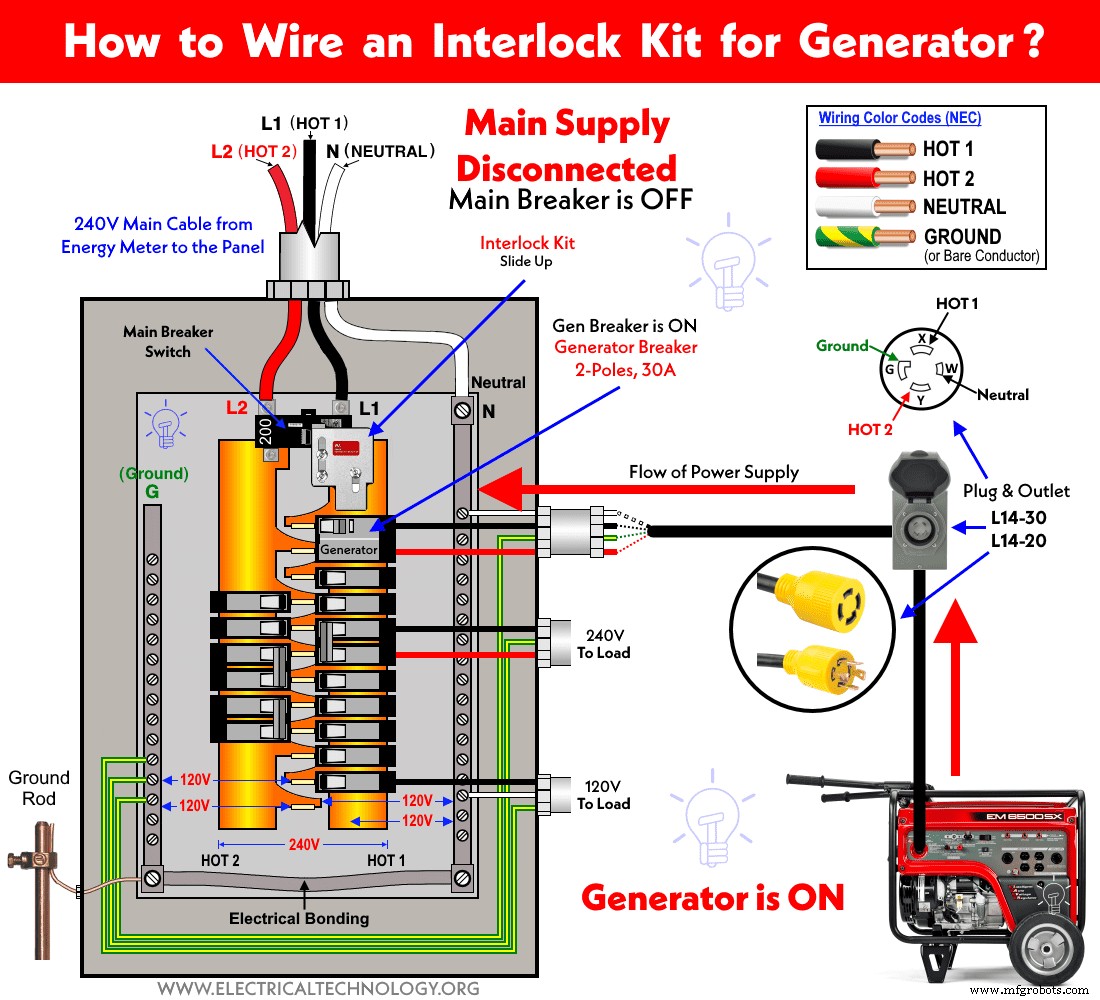

다음 배선도는 정전 시 발전기 및 작동용 인터록 키트를 배선하는 방법을 보여줍니다. 인터록 키트는 메인 패널에 설치되어 양쪽(메인 차단기와 발전기 차단기)을 동시에 방지합니다. 인터록을 위아래로 밀어 한 번에 하나의 차단기(메인 또는 발전기)만 켜거나 끌 수 있습니다.
발전기가 메인 패널의 L14-30(또는 L14-20) 플러그와 전원 인렛 및 인터록 키트를 통해 메인 패널에 배선되어 있으므로 작동 동작을 살펴보겠습니다.
유틸리티 전원이 꺼져 있을 때 =발전기가 켜져 있을 때
주 전원 공급 장치를 사용할 수 없는 경우 주 차단기를 끄고 인터록 키트를 밀어 올리면 됩니다(그림과 같이 주 차단기가 ON 위치에 고정됨) . 이렇게 하면 발전기를 시작할 수 있고 인터록 키트를 사용하여 발전기용 2극 차단기를 켤 수 있습니다. 발전기를 시작하고 2P 차단기를 켜십시오. 이제 120V 또는 240V 차단기를 하나씩 켜서 발전기의 전원 공급 장치에서 원하는 부하 회로를 실행할 수 있습니다. 발전기 및 전원 인렛에서 2P 차단기 및 메인 패널까지의 빨간색 화살표는 부하 지점에 대한 전원 공급을 보여줍니다.
관련 게시물:
유틸리티 전원이 켜져 있을 때 =발전기가 꺼져 있을 때
전력이 복구되면 발전기를 끄고 관련 2극 차단기를 끄십시오. 이제 메인 차단기를 켤 수 있는 인터록 키트(발전기용 차단기가 켜지는 것을 방지함)를 아래로 내리십시오. 주 차단기를 켜기만 하면 공급이 주 전원을 통해 연결된 부하 지점으로 복원됩니다. 주 전원 케이블의 빨간색 화살표는 회로로의 전원 흐름을 나타냅니다.
주의 :이 방법은 IEC 다음 국가의 경우 코드에 맞지 않을 수 있으므로 현지 지역 코드를 따르십시오. 이것은 작업 전에 누군가가 원하는 차단기를 끄는 것을 잊어버릴 가능성이 있으므로 특별한 주의를 기울여 수행할 수 있으므로 심각한 부상 및 위험한 화재로 이어질 수 있습니다. 간단히 말해서 코드에서 허용하는 경우 특별한 주의를 기울여 수행할 수 있습니다.
설치 프로세스 및 작업은 위에서 언급한 것과 동일하지만 전환 스위치가 없습니다. 이 방법의 경우 분전반의 주 스위치(MCB)를 모두 꺼서 전원 공급 장치를 분리합니다. 이제 발전기용으로 별도의 63Amp 차단기를 설치합니다(메인 MCB와 동일).
이제 6 AWG(7/064″ 또는 16mm 2 )”. 마지막으로 3핀 전원 플러그 또는 발전기의 32A, 230V 암 전원 플러그를 해당 전원 인렛 또는 전원 소켓에 연결합니다(아래 그림 참조). 해냈습니다!
작동 및 작업
1. 유틸리티 전원 공급 장치를 사용할 수 없는 경우:
이렇게 하려면 먼저 주 차단기를 끄고 발전기를 시작하십시오. 이제 발전기용 차단기를 켜고 원하는 부하에 연결되어 발전기에서 비상 전원 공급을 통해 작동해야 하는 차단기를 하나씩 켜십시오.
생성기를 사용하지 않을 때는 먼저 발전기용 차단기 끄기, 발전기 끄기 그런 다음 마지막으로 배전반 또는 소비자 장치의 주 차단기를 켜십시오.
이 경우 발전기는 가전 제품에 전기를 공급하고 전력 흐름은 연결된 전기 제품 및 장치(빨간색 선, 즉 빨간색 직사각형 상자에 덮인 전선)를 통해 계속됩니다. ) 생성기(아래 이미지 참조).
빨간색 사각형 상자의 빨간색 선) 및 화살표(↑)는 회로의 전력 흐름을 나타냅니다.
참고:제발! 조심하세요.
이 경우 첫 번째 MCB(주 전원 공급 장치에 연결된 Main Switch)는 "OFF"이고 두 번째 MCB 스위치는 발전기용으로 배선되어 있어야 합니다. ". 추가 안전을 위해 발전기를 사용하지 않을 때 내장 ON/OFF 버튼 스위치를 꺼서 3핀 전원 소켓 또는 32A 발전기 소켓과 콘센트를 끄십시오.
관련 게시물:
2. 파워 하우스에서 전원 공급이 복구되는 경우:
이 경우 주요 전기 라인은 가전 제품에 전기를 공급하고 전력 흐름은 시스템에 연결된 전기 제품으로 계속 이어집니다. 전원 하우스에서 주 전원 공급 장치에 의해 빨간색 사각형 상자). 따라서 휴대용 발전기는 대기 상태를 유지합니다.
제너레이터의 차단기가 OFF 위치에 있다는 점에 유의하십시오. 주 전원을 사용할 수 있을 때 이 차단기를 절대 켜지 마십시오. 추가 안전을 위해 게시판 ON/OFF 버튼으로 전원 소켓을 끄거나 발전기용 3핀 플러그를 제거하십시오.
참고:제발! 조심하세요.
이 경우 발전기에 연결된 두 번째 MCB 스위치는 "OFF"여야 합니다. 추가 안전을 위해 발전기를 사용하지 않을 때는 내장된 ON/OFF 버튼을 꺼서 3핀 전원 소켓 또는 230V, 32A 전원 콘센트와 소켓을 끄십시오. 또한 발전기를 끄고 전원 플러그를 뽑으십시오. 이제 메인 MCB(메인 전원 공급 장치에 연결된 메인 스위치)를 켜십시오.
주의 및 경고 :
주어진 메모, 경고, 지침, 설명서 및 주의 사항을 모두 읽으십시오. 안전과 위험으로 인해 일부 국가에서는 합법이 아닐 수 있으므로 이 방법을 구현하기 전에 또한 초심자에게는 권장하지 않으며 매우 긴급한 상황(예:심각한 작업 중 병원의 전원 공급 장애) 및 전원 공급을 복구할 수 있는 대안이 없는 경우 실제 엔지니어 및 숙련된 기술자에게만 가능한 방법입니다.
한 번에 1개의 MCB만 "켜짐"이어야 합니다. 위의 그림에서 두 번째 MCB가 "ON"되면 작동, 즉 두 MSB의 스위치가 동시에 "ON"됩니다. 그럼;
3상 휴대용 발전기를 가정용 전원에 연결하려면 , 4극(4P) 자동 전환 또는 전환 스위치를 사용해야 합니다. . 결선방법은 위에서 언급한 단상발전기와 전환스위치의 경우와 동일하나 3상 4극 수동전환스위치를 사용해야 합니다. 발전기를 가정 공급 장치에 연결하는 가장 신뢰할 수 있고 권장되는 방법입니다. 유틸리티에서 전원이 복구되면 자동 전환 스위치가 자동으로 전원을 감지하고 발전기 공급 장치에서 주 공급 장치로 또는 그 반대로 리디렉션하기 때문입니다.
참고:3극(3P) 자동 전환 스위치를 사용할 수 있습니다. 대신 4극(4P) 전환 또는 전환 스위치인 경우 .
휴대용 발전기가 있는 자동 및 수동 전환 및 전환 스위치의 배선 연결에는 큰 차이가 없습니다. . 다음 배선 연결에서는 4극 수동 전환 스위치를 사용했습니다. 3상 비상 발전기 연결 배포판에. 3상 전환 스위치의 배선 연결은 방법 1의 단상 2극 전환 스위치의 배선과 동일하지만 아래 그림과 같이 추가 라인 및 중성선을 위한 또 다른 2개의 슬롯이 있습니다.
참고:3극(3P) 수동 전환 스위치를 사용할 수 있습니다. 대신 4극(4P) 전환 또는 전환 스위치인 경우 .
IEC 및 IEC 배선 색상 코드를 사용했습니다. 230V/400V 및 120V/240V 회로용. 지역 코드 또는 i IEC – 국제 전기 기술 위원회를 사용할 수 있습니다. (영국, EU 등) 또는 NEC(National Electrical Code) [미국 및 캐나다] 어디,
NEC:
단상 120V AC:
단상 240V AC:
3상 208 AC:
3상 240 AC(하이 레그 델타):
3상 480V 및 600V AC
IEC:
단상 230V AC:
3상 400V – 415V AC:
전기를 가지고 노는 동안의 일반 주의사항
관련 전기 배선 설치 자습서.
