판금 게이지:판금 제작의 중요성

지붕, 용접, 자동차 제조, 식품 산업 또는 특수 판금 제조에 사용되는 판금을 여러 번 보았을 것입니다. 이 매끄럽고 아름다운 부분의 두께가 어떻게 결정되는지 궁금할 것입니다. 게이지 시스템이라는 시스템이 이 두께를 결정합니다.

이 기사에서는 판금 제작을 위한 판금 게이지의 의미와 중요성에 대해 설명합니다. 또한 게이지를 측정하는 방법과 제작에 적합한 금속 두께를 선택하는 방법도 설명합니다.

판금 제작의 게이지란 무엇입니까?

판금 제조에서 게이지에 대해 이야기할 때 특정 재료에 대한 표준 판금 두께를 참조합니다. 따라서 판금 재료의 두께를 알고 싶다면 해당 게이지를 찾아야 합니다.

게이지 번호가 높을수록 재료의 두께가 얇아집니다. 따라서 게이지 번호가 큰 금속은 얇아지며 그 반대의 경우도 마찬가지입니다. 세계의 많은 지역에서 기계공은 판금 게이지를 밀리미터 단위로 측정합니다. 그러나 철금속은 비철금속과 게이지가 다릅니다. 예를 들어, 구리는 비철금속이며 평방 피트당 온스가 측정 단위입니다.

올바른 게이지가 있는 금속을 선택하는 것은 성공적인 설계에 필수적입니다. 짧은 사용 후에 개체가 지속되는지 여부를 결정하는 것입니다. 판금 게이지가 올바르지 않으면 디자인에 경미하거나 치명적인 영향이 있을 수 있습니다.

판금 두께 측정 방법

판금 게이지가 무엇인지 이미 알았으므로 판금 두께를 측정하는 방법을 배워야 합니다. 일반 테이프 또는 게이지 휠을 사용하여 판금을 측정할 수 있습니다. 판금 게이지 차트(다음 부분 참조)를 사용하여 게이지 크기를 mm 또는 인치로 변환할 수 있습니다.

해결책 1: 테이프로 판금 두께 측정

여기에는 세 가지 간단한 단계가 필요하며 여기에는 다음이 포함됩니다.

1단계

테이프의 밀리미터 해시 마크를 사용하여 판금의 두께를 찾으십시오. 테이프에는 cm와 mm라는 두 가지 다른 측정이 있음을 기억하십시오. 전자를 사용하면 원하는 정확한 측정값을 얻을 수 없습니다.

2단계

mm 단위로 얻은 숫자를 인치로 변환할 수 있습니다. mm 단위의 숫자에 0.03937을 곱합니다. 예를 들어 60mm 측정값이 있는 경우 해당 숫자를 곱하면 2.3622인치가 됩니다.

3단계

판금 게이지 차트와 인치 단위의 결과를 비교하십시오. 그렇게 하면 금속의 적절한 게이지를 찾을 수 있습니다.

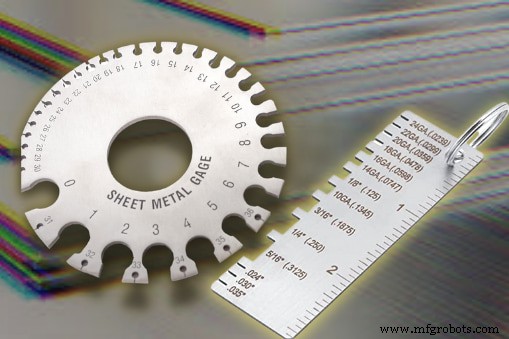

해결책 2: 휠로 판금 두께 측정

게이지 휠은 움직이는 부분이 없는 간단한 도구입니다. 와이어와 시트를 모두 측정하는 데 사용할 수 있습니다. 이 과정에는 다음과 같은 세 가지 간단한 단계가 있습니다.

시간을 절약하기 위해 다음은 게이지 사용 방법에 대한 동영상입니다.

비디오에서 판금을 측정하는 데 기본적으로 3단계가 있음을 알 수 있습니다.

1단계

구리, 금, 은과 같은 비철금속(철이 없는 금속)을 측정할 경우 게이지 휠의 전면을 확인하여 "비철금속"이라고 되어 있는지 확인해야 합니다. 반면에 주철, 스테인리스강 등과 같은 철 금속(철 함유 금속)의 판금 게이지를 결정하려면 "철금속"이라고 표시된 게이지 휠을 선택해야 합니다. 올바른 측정값을 얻으려면 오른쪽 게이지 휠을 사용하세요.

2단계

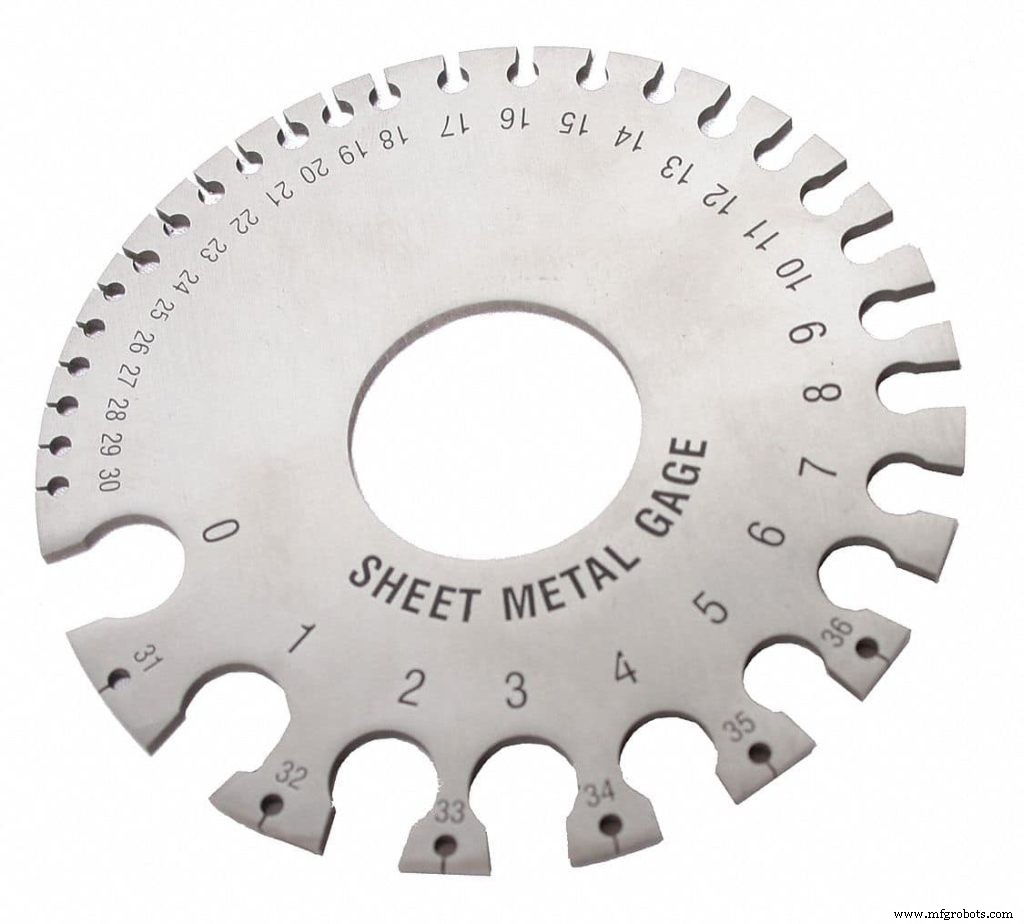

게이지 휠 주위에는 다양한 크기의 틈이 있습니다. 각 틈새에는 앞에 숫자가 적혀 있으며, 완벽하게 맞는 곳을 찾을 때까지 각 틈새에 작품을 넣어두는 것이 원칙입니다. 틈 아래에 원형 컷이 있습니다. 그것들은 사용하기에 적합하지 않습니다. 대신 상단의 간격을 사용하세요.

3단계

금속이 완벽하게 들어맞는 올바른 간격을 찾으면 앞에 있는 숫자를 확인해야 합니다. 예를 들어, 금속이 전면에 16이라고 쓰여진 틈에 들어맞으면 16 게이지 금속이 있음을 나타냅니다.

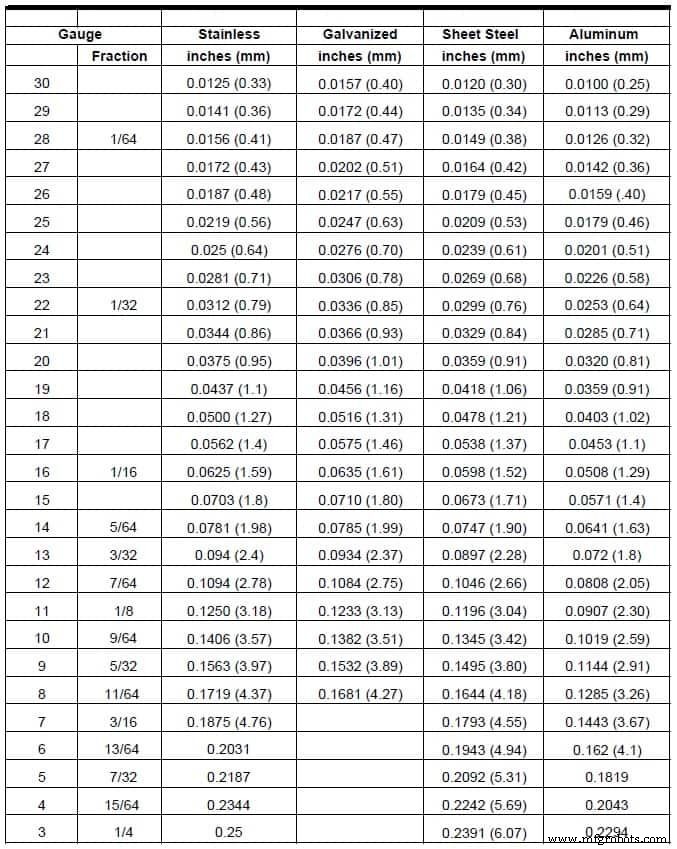

표준 판금 게이지 차트

게이지 번호 "16"은 금속 게이지의 실제 측정과 거의 관련이 없습니다. 여전히 밀리미터 또는 인치로 변환해야 합니다. 이것은 판금의 두께를 결정하는 올바른 방법입니다. 스트레스 없는 전환을 위해 게이지 전환 차트를 참조할 수 있습니다.

예를 들어 게이지 변환 차트에 따르면 16 게이지 아연 도금 강철은 0.0635인치 또는 1.6129mm입니다.

판금 제작에 게이지 선택이 중요한 이유는 무엇입니까?

두께나 게이지를 고려하지 않고 사용 가능한 금속을 구입하는 것은 위험합니다. 따라서 다음은 판금 제작에 게이지 선택이 중요한 이유입니다.

• 내구성 :디자인의 지속 여부는 주로 사용하는 금속의 게이지에 달려 있습니다. 일부 물체에는 뛰어난 강도를 지닌 두꺼운 금속이 필요하지만 그렇지 않은 물체도 있습니다. 따라서 이러한 디자인의 내구성은 금속의 게이지에 따라 달라집니다.

• 경제적 :모든 디자인에 두꺼운 금속이 필요한 것은 아닙니다. 따라서 너무 조밀하거나 너무 많은 금속은 생산 및 운송 비용에 추가될 수 있어 경제적이지 않습니다.

• 구조적 문제 및 변형 :특정 디자인에 너무 얇은 금속을 사용하면 구조적 문제가 발생하거나 아이템이 변형될 수 있습니다.

판금 제작을 위한 게이지를 결정하는 방법

제작자가 알아야 할 기술적 사항 중 하나는 사용할 올바른 판금 게이지입니다. 많은 제작사들이 종종 이 점에서 실패하고, 그러한 디자인의 최종 사용자는 일반적으로 그러한 실수에 대해 값비싼 대가를 치르게 됩니다. 따라서 효율성과 기능을 최적화하려면 판금의 정확한 두께를 사용하는 것이 중요합니다. 다음은 판금 제작을 위한 게이지를 결정하는 방법입니다.

시나리오

높은 강성을 요구하는 건설 프로젝트가 있는 경우 더 낮은 게이지 시트 재료를 선택해야 합니다. 앞서 논의한 바와 같이 게이지가 낮을수록 물체가 더 두꺼워진다는 것을 기억하십시오. 반면에 다른 곡선과 높은 유연성이 필요한 구성이라면 더 높은 게이지 재질을 선택해야 합니다.

설계가 혹독한 날씨, 고온 및 압력에 노출될 경우 더 낮은 게이지 재료를 고려할 수도 있습니다. 실내에 보관하거나 언급된 요소로부터 안전하다면 하이 게이지 재료도 좋은 선택입니다.

효율성

처음부터 끝까지 프로젝트의 워크플로우는 사용된 판금 두께에 따라 영향을 받을 수 있습니다. 적절한 두께의 판금 재료로 만든 디자인은 지정된 작업을 수행하는 데 더 효과적입니다. 반면에 잘못된 두께의 판금 재료로 만든 디자인은 의도한 작업을 수행하는 데 덜 효과적입니다. 따라서 효율성과 적합성을 고려하면 제작에 적합한 판금 게이지를 선택하는 데 도움이 됩니다.

비용

비용은 판금 제작에 적합한 게이지를 선택하는 데 도움이 되는 또 다른 요소입니다. 두꺼운 재료로 만들어진 판금은 일반적으로 가벼운 재료에 비해 더 비쌉니다. 그러나 비용도 고려하면서 먼저 금속의 용도를 고려해야 합니다. 이렇게 하면 특정 용도에 적합한 게이지를 선택하는 데 도움이 됩니다.

판금 제작이 필요하십니까? RapidDirect가 여기 있습니다

비용 효율적이고 주문형 금속 가공을 제공하는 회사를 후원하고 싶다면 주저하지 말고 RapidDirect에 문의하십시오. 우리는 거의 20년 동안 이 일을 해왔고, 이것이 많은 고객들이 종종 그러한 서비스를 필요로 하는 다른 사람들에게 우리 서비스를 추천하는 이유입니다. 우리는 귀하의 필요에 진심으로 관심을 갖고 있으므로 귀하의 프로젝트에 적절한 기술 제안도 제공할 것입니다.

지연은 우리의 속성 중 하나가 아닙니다. 12시간 이내에 견적을 제공합니다. 따라서 시간을 낭비하지 않기 위해 저희에게 의지할 수 있습니다. 견적서에 대한 한 가지 환상적인 점은 견적서를 받기 위해 반드시 저희 사무실에 갈 필요가 없다는 것입니다. CAD 파일을 당사 웹사이트에 업로드하고 요구 사항을 지정하기만 하면 됩니다. 또한 귀하의 요청에 따라 무료 전문 DfM 분석이 귀하의 견적과 함께 제공됩니다.

RapidDirect는 절단, 펀칭, 굽힘, 용접 등을 포함한 우수한 제조 공정을 제공합니다. 우리와 함께 최고의 엔지니어링 지원을 받을 수 있습니다. 이 모든 것 외에도 우리의 서비스도 저렴합니다. 애용하시면 평균 30% 할인된 가격으로 만나보실 수 있습니다. RapidDirect를 사용하면 뛰어난 금속 세공을 얻을 수 있을 뿐만 아니라 최고의 가격도 누릴 수 있습니다.

결론

금속의 두께가 목적에 적합한지 여부를 확인하지 않고 건축에 필요한 금속을 선택하는 것은 아닙니다. 따라서 판금 게이지는 이를 확인하는 간단한 방법입니다. 건설에 적합한 금속 두께를 선택하기 위해 전문가가 채택한 간단한 기술입니다. 적절한 금속 게이지를 사용하면 비용을 절감하고 효율성을 높일 수 있습니다.
