원형 절단기의 이점 이해

볼 노즈 엔드밀은 아직 공룡의 길을 가지 않았지만 한 가지는 확실합니다. 바로 소행성이 강타했고 배럴 모양의 쓰나미가 다가오고 있다는 것입니다. 서클 세그먼트 커터를 만날 준비를 하세요.

볼 노즈 엔드밀을 사용하여 3D 금형 표면을 밀링할 때 CNC 기계 기술자와 프로그래머는 공구가 클수록 스텝 오버량이 많을수록 표면 조도가 좋고 사이클 시간이 단축된다는 것을 알고 있습니다. 예를 들어, 0.125인치 직경 도구는 0.001인치 스캘럽 높이를 달성하기 위해 0.022인치의 스텝오버를 사용합니다. 이에 비해 0.50인치 볼 노즈 엔드밀은 0.045인치 스텝오버 양을 지원하며, 이는 소형 ​​엔드밀의 두 배 이상입니다.

이제 반지름이 1피트인 도구를 해당 금형 캐비티에 짜넣는다고 상상해 보십시오. 이 초자연적인 위업이 가능하다면 스텝오버 양이 0.31인치로 증가하여 처리량이 거의 7배 증가할 수 있습니다.

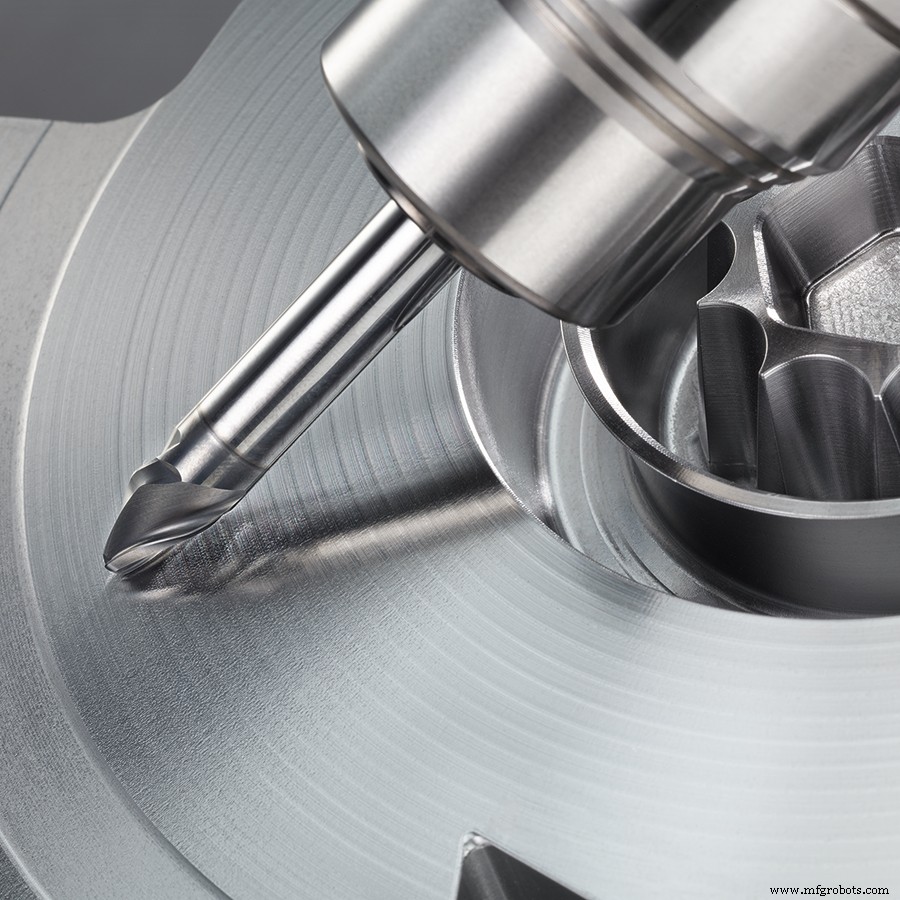

결과적으로 이 불가능한 가공 시나리오는 충분히 달성할 수 있습니다. 배럴 밀이라고도 하는 원형 세그먼트 커터는 항공우주 및 에너지 산업에서 금형 제작, 정형외과 임플란트 작업, 가스 터빈 블레이드 및 기타 자유형 표면 가공에 사용되는 복잡한 표면 작업을 위한 필수 도구가 되었습니다. .

이름에서 알 수 있듯이 원형 세그먼트 커터에는 동일한 크기의 볼 엔드밀에서 볼 수 있는 반경의 작은 세그먼트만 포함되어 있습니다.

서클 세그먼트 커터가 부품 품질을 희생하지 않고 스텝오버 양을 크게 늘릴 수 있는 기능을 제공하는 것은 거대한 호 세그먼트입니다. 서클 세그먼트 도구 제공업체의 내부 테스트 및 고객 성공 사례에서 증명할 수 있듯이 일부 사용자는 배럴 절단 전략을 구현한 후 주기 시간이 몇 시간에서 몇 분으로 줄어들고 도구 수명이 증가하는 것을 목격했습니다.

EMUGE Corp.은 원형 세그먼트 가공에 필요한 특수 공구 경로를 개발하기 위해 CAM 제공업체인 Open Mind 및 CNC 소프트웨어 제작자인 Mastercam과 긴밀히 협력하여 원형 세그먼트 도구의 인기가 높아진 데 가장 큰 책임이 있습니다.

원형 절단기의 종류

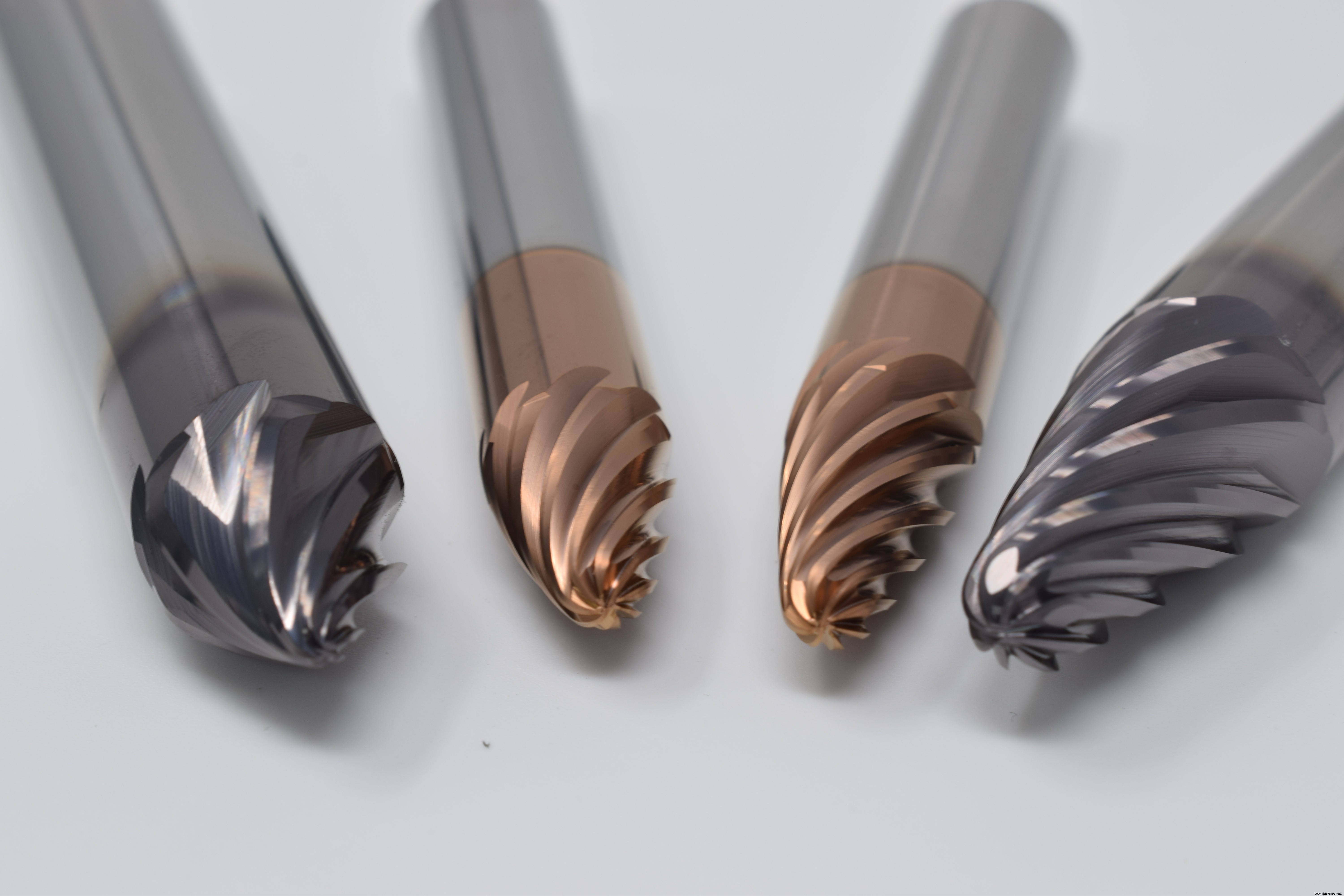

배럴, 타원형, 렌즈 및 테이퍼의 네 가지 형태의 원형 세그먼트 커터를 사용할 수 있습니다. 각각에는 5축 CNC 공작 기계와 특수 프로그래밍 방법이 필요합니다. 다음은 간략한 개요입니다.

배럴 스타일: 위스키 통 또는 맥주 통 형태는 원래 원형 세그먼트 커터 디자인 중 하나였습니다. 롤리팝 커터가 작동하는 방식과 유사하게(훨씬 더 빠르긴 하지만) 수직 벽에 부드러운 언더컷을 가공하는 데만 사용됩니다.

타원형: 측면에서 볼 때 타원형 형태의 커터는 총알과 비슷하며 작은 볼 코가 측면을 따라 더 큰 반경으로 전환됩니다. 따라서 좁은 공간에 들어갈 수 있는 컴팩트한 모양을 제공하므로 다양한 부품 모양에서 테이퍼 벽과 인접한 바닥을 마감하는 데 적합한 옵션입니다.

렌즈 스타일: 렌즈 모양 도구는 일반적인 스퀘어 엔드 밀링 커터와 매우 유사하지만 비즈니스 측면에 걸쳐 완만한 곡선을 가지고 있습니다. 플라스틱 사출 금형 캐비티와 같이 상대적으로 얕은 곡면의 반정삭 및 정삭 작업에 적합합니다.

테이퍼 형태: 이름에서 알 수 있듯이 테이퍼 형태의 커터는 뾰족한 연필의 끝에서 볼 수 있는 것과 같은 길고 가늘어지는 부분을 포함하며 작은 둥근 끝으로 덮혀 있습니다. 이 테이퍼는 실제로 매우 큰 호 세그먼트이지만 이 원형 세그먼트 커터는 스텝오버 양 측면에서 가장 공격적입니다. 공작 기계가 원형 세그먼트 절단이 가능한지 알아보려면 잠재 사용자가 전문가의 도움을 받는 것이 좋습니다.

전문가들이 말하는 것

KYOCERA SGS Precision Tools의 응용 엔지니어인 Jacob Rak은 "영국에 있는 우리 기술 지원 센터는 이 분야에서 우리의 노력을 주도하고 있으며 항공우주 및 의료 응용 분야에서 광범위한 경험을 가지고 있습니다. Inc. “지금 이 시장에서 볼 때 테이퍼 형태가 가장 인기가 있습니다. 이것이 우리가 강철 및 고온 합금용 MultiCarb 시리즈 배럴 커터와 비철 재료용 S-Carb APF-B 시리즈를 출시한 이유입니다. 두 제품 모두 테이퍼 형태이며 볼에 비해 사이클 시간이 90% 이상 단축되었습니다. -노즈 엔드밀.”

이러한 노력을 지원하기 위해 KYOCERA SGS는 최근 추가 테스트 및 고객 애플리케이션 지원에 사용될 오하이오주 먼로 폴스에 있는 Tech Center의 다른 CNC 장비를 보강하기 위해 5축 DMG Mori 머시닝 센터를 주문했습니다. "볼 엔드밀은 항상 사용하게 될 것이라고 생각하지만 동시에 이러한 원형 세그먼트 도구는 정말 많은 새로운 기회를 열어주고 있습니다."라고 Rak이 말합니다.

Dan Doiron은 더 이상 동의할 수 없었습니다. 매사추세츠주 웨스트 보일스턴(West Boylston)에 있는 EMUGE의 밀링 제품 관리자인 그는 항상 원형 세그먼트 도구에 기꺼이 전념할 고객을 찾고 있습니다. "타이어 몰드나 터빈 블리스크에서 볼 수 있는 것처럼 큰 표면이 있는 대부분의 부품이 후보가 될 가능성이 높습니다."라고 그는 말합니다. “그러나 가장 큰 장벽은 상대적으로 새로운 절삭 공구 기술을 실험해 볼 수 있도록 하는 것입니다. 테스트와 프로그래밍에 시간이 걸리는 것은 사실이지만 그렇게 한 사람들은 다시 돌아가지 않습니다.”

EMUGE 밀링 응용 분야 전문가인 Evan Duncanson은 모든 공작 기계가 원형 세그먼트 커터에 적합한 것은 아니라고 경고합니다. "표면 혼합 및 허용 오차에 따라 구형 또는 품질이 낮은 기계는 좁은 모서리 등을 돌아다니는 것을 주저하고 결국 목격자 표시를 남길 수 있습니다."라고 그는 말합니다. "하지만 원형 세그먼트 절단의 이점은 무시하기에는 너무 큽니다."
