MOSMusic

이 프로젝트 정보

모스뮤직(MM)

음악과 동기화된 휴대용 조명 스테이션.

항상 세상을 개선하기 위해 기술을 사용하십시오. 당신이 블랙 햇 또는 그레이 햇 해커라면 이 시점에서 기권하십시오............. 아니면 최소한 내가 덜 죄책감을 느낄 수 있도록 존경심을 남겨주세요.

소개

오늘날 주최자 또는 독립 음악가의 경우 이벤트, 동창회 및 파티는 도착, 연주 및 퇴장의 전통적인 방식을 따르지 않을 수 있습니다. 오늘날 팬에게는 더 높은 수준의 엔터테인먼트가 필요하므로 주최측은 팬 쇼에 필요한 수준을 달성하기 위해 값비싼 조명 및 사운드 제어 시스템을 구입해야 했습니다.

이러한 유형의 조명 시스템에는 각 조명을 처리하기 위해 복잡하고 값비싼 제어 시스템이 있으며, 대부분의 경우 각 노래에 대해 사전에 조명 쇼를 설정해야 하므로 비용이 훨씬 더 많이 듭니다.

다음은 시장에서 매우 낮은 품질의 유사한 제품입니다.

시중에서 구할 수 있는 제품 중 40달러 미만으로 판매되는 제품은 없습니다. LED와 같은 저전력 요소만 제어할 수 있지만 실제로 고전력 요소를 제어하려면 컨트롤러(이 경우 Arduino)를 위험에 빠뜨리지 않고 제어할 수 있는 회로가 필요합니다.

서킷

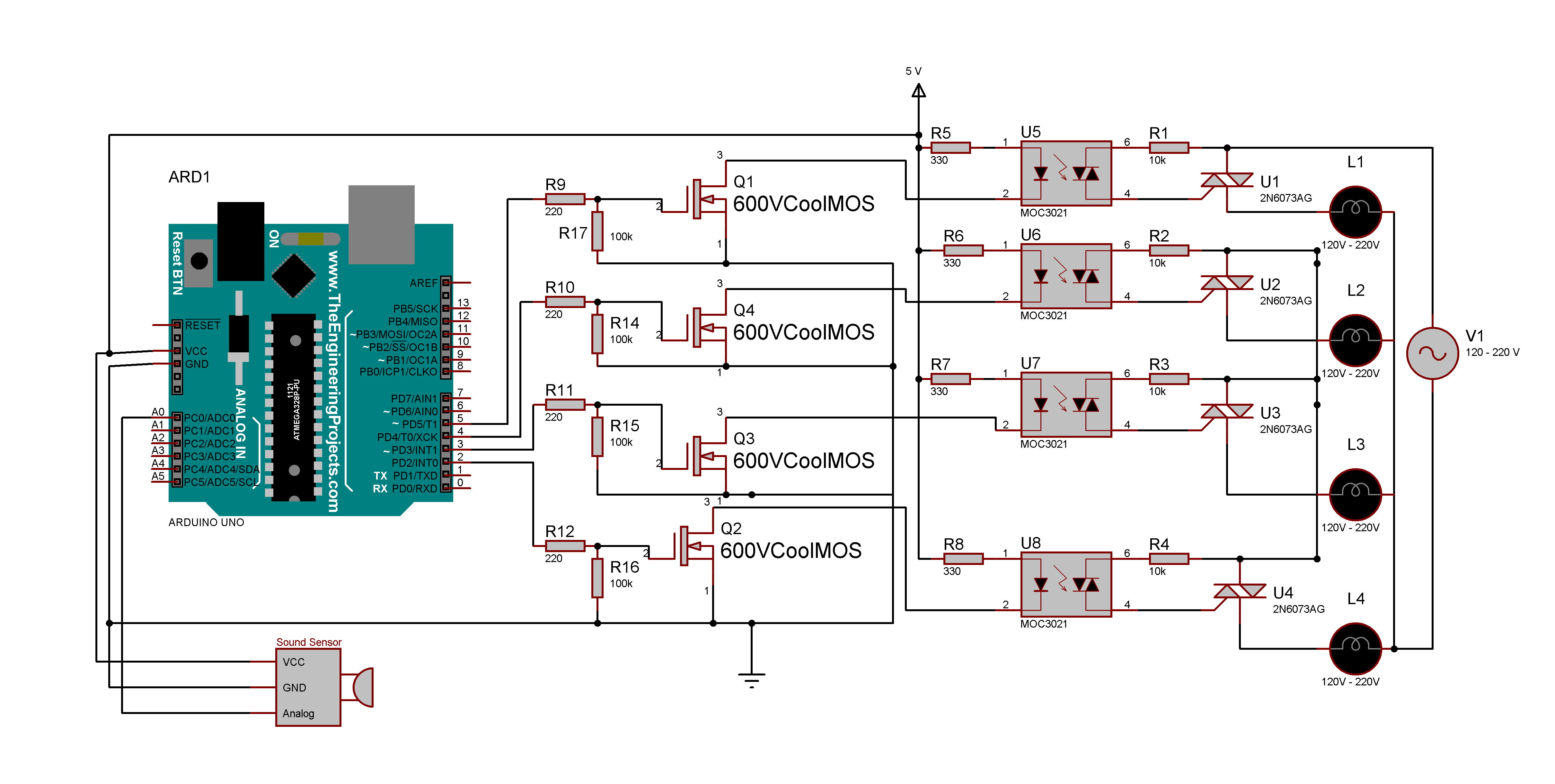

회로의 목적은 0-5V DC의 디지털 신호에서 120V AC의 제어 신호로 전환하는 것입니다.

회로의 첫 번째 단계에는 Infineon 600VCoolMOS C7 MOSFET이 있습니다. 이를 통해 Arduino 보드에 대한 최소 전류를 요구하는 광커플러를 제어할 수 있습니다. 광커플러가 구동하려면 36mA에서 최소 5볼트가 필요하기 때문입니다. 이것은 아두이노 보드가 공급할 수 있는 전류의 한계에 매우 가깝지만 600VCoolMOS는 60uA에서 5볼트의 신호만 필요로 하므로 보드에서 요구하는 소모량이 과도하게 향상됨을 보여줍니다.

이 소비는 낮은 소비로 인해 말 그대로 모든 컨트롤러를 사용하여 이 작업을 수행할 수 있는 가능성을 제공하므로 포트에서 해당 전원을 공급할 수 있는 더 비싼 드라이버가 필요하지 않기 때문에 이 소비는 매우 중요합니다.

MOSFET의 작동은 광커플러 다이오드를 접지하는 것입니다. 이 다이오드가 활성화되면 DIAC를 통한 에너지 흐름이 허용되고 차례로 램프에 연결된 TRIAC에 전류가 흐르고 프로세스에서 점화됩니다.

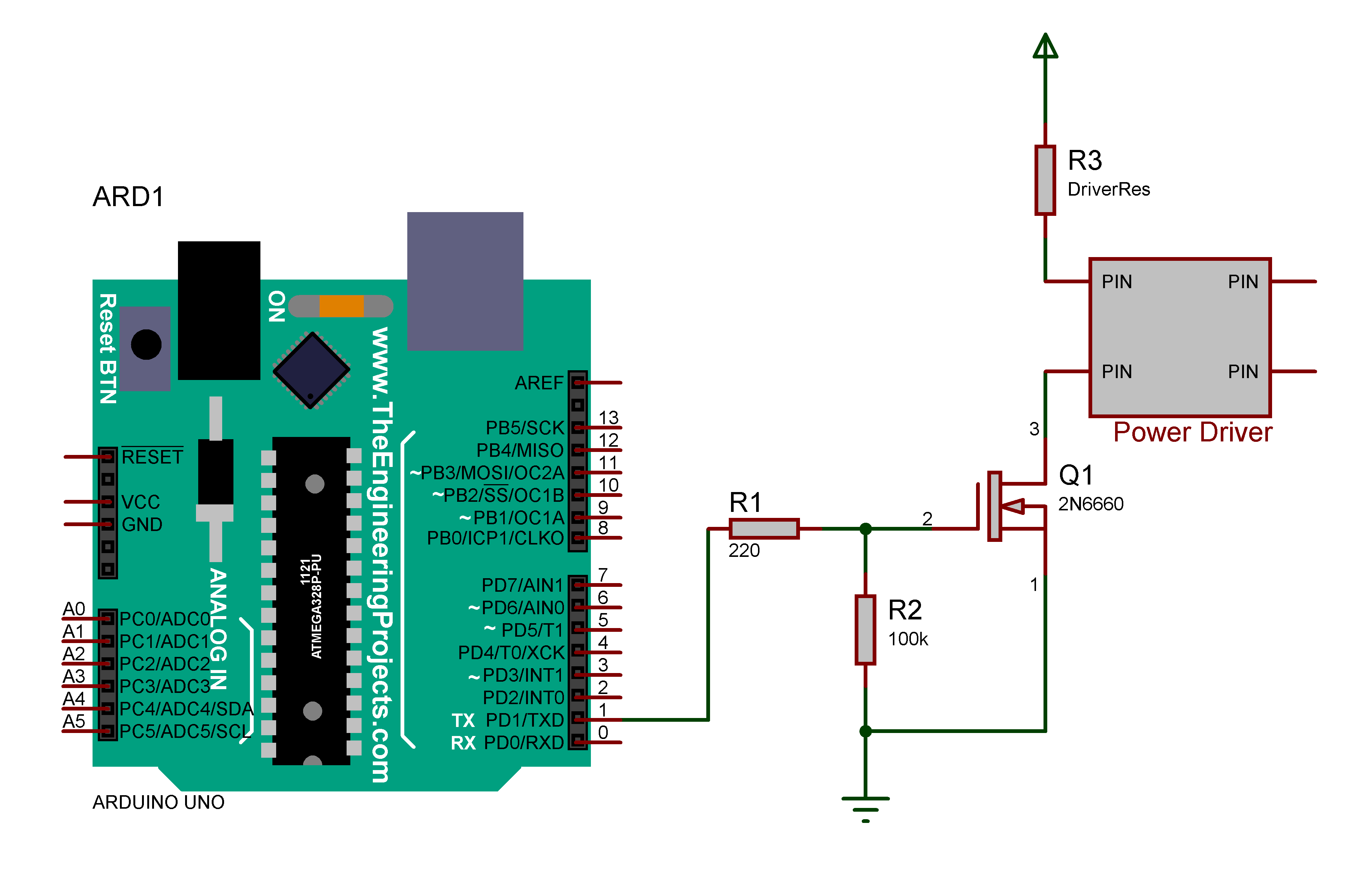

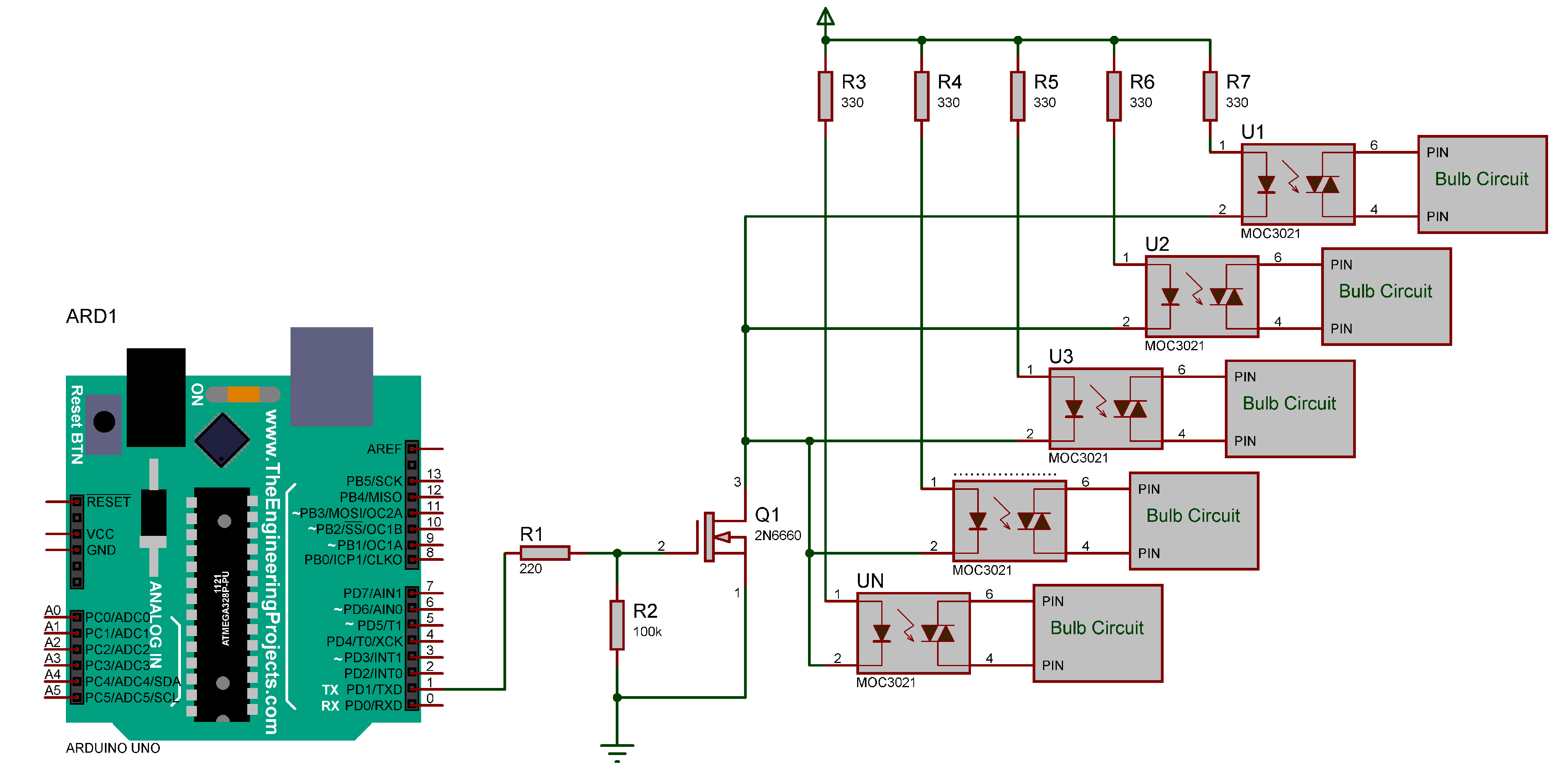

MOSFET을 사용할 때의 또 다른 큰 장점은 주회로 설계를 변경하지 않고 그림 1과 같이 드라이버 수를 늘리거나 그림 2와 같이 더 강력한 드라이버를 사용할 수 있다는 것입니다.

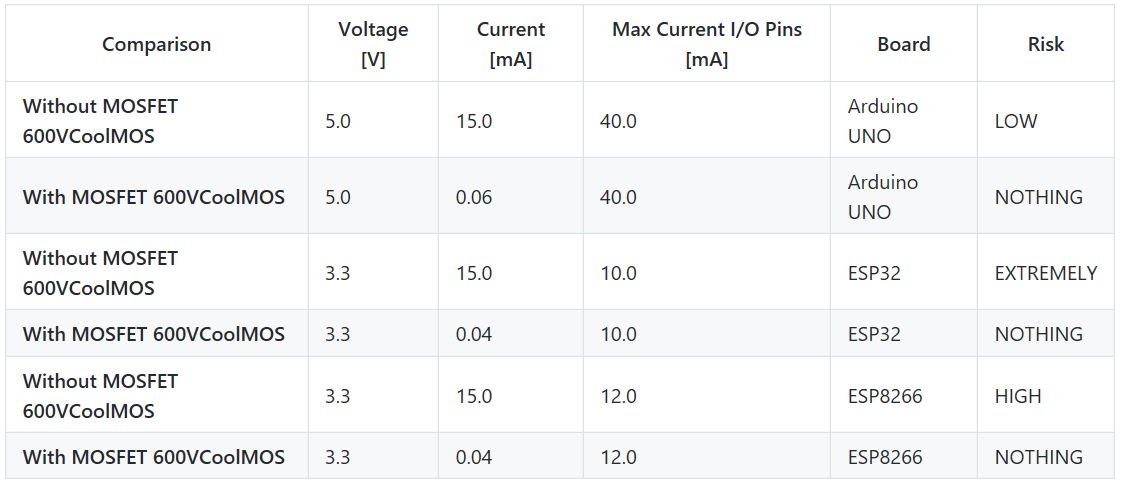

다른 보드에서 다른 결과:

이 프로젝트에 대한 또 다른 솔루션은 동일한 작업을 수행하지만 기계적으로 각 스위치에서 "클릭"을 생성하는 기능이 있는 릴레이를 사용하는 것이었습니다. 이러한 유형의 구성 요소의 문제는 이량화 가능한 조명을 사용하거나 스위칭 주파수가 더 크면 릴레이가 MOSFET, 옵토 커플러 및 트라이악이 쉽게 수행할 수 있는 이 작업을 수행할 수 없다는 것입니다.

PCB(또는 프로토보드)

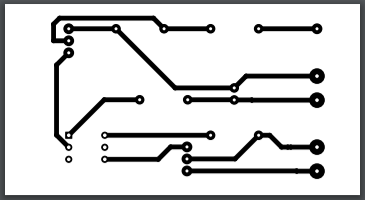

이 프로젝트의 경우 Arduino 또는 다른 보드에 연결된 전구 또는 고전압 장치의 수를 확장할 수 있도록 개별 모듈을 만드는 것이 가능합니다.

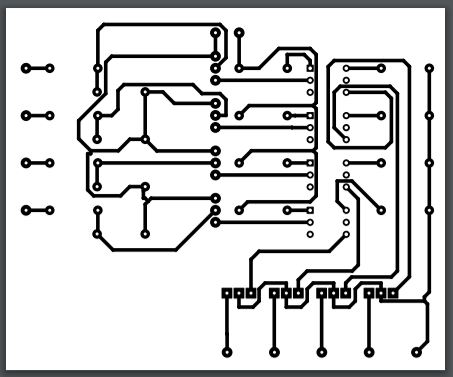

하나의 PCB에 전체 시스템을 통합하기 위해 4개의 AC 출력을 위한 완전한 모듈을 만들 수도 있습니다. 두 파일 모두 Github의 "PBC Files" 폴더 또는 프로젝트 바닥글에 있습니다.

개발

이 회로를 개발하기 위해 먼저 각 단계를 테스트하여 효율성을 입증했습니다. 테스트할 첫 번째 회로는 고전압으로 인한 버튼과 안전장갑으로 전구를 제어하는 ​​것이었습니다. (실험을 반복하려면 가능한 모든 안전 조치를 사용하십시오. 라이브 전류로 재생하는 것은 현명하지 않습니다.)

램프 제어가 잘 작동하기 때문에 두 번째 회로의 경우 Arduino가 음악의 리듬에 따라 조명을 제어하는 ​​방법을 확인하기 위해 LED가 있는 플랫폼을 만들었습니다. 코드는 "Arduino Code" 폴더에 있으며 코드는 철저하게 주석 처리되어 있습니다.

조명 제어가 작동하는 것을 확인하고 전체 회로의 모든 구성 요소를 프로토보드에 연결하여 4개의 조명을 제어하고 Arduino에 연결했습니다.

이것은 안전을 관리하기 위한 단계에서 수행되었음을 알 수 있듯이 라이브 120V AC 전원을 관리하는 것은 위험하므로 모든 예방 조치를 고려하십시오.

최종 제품

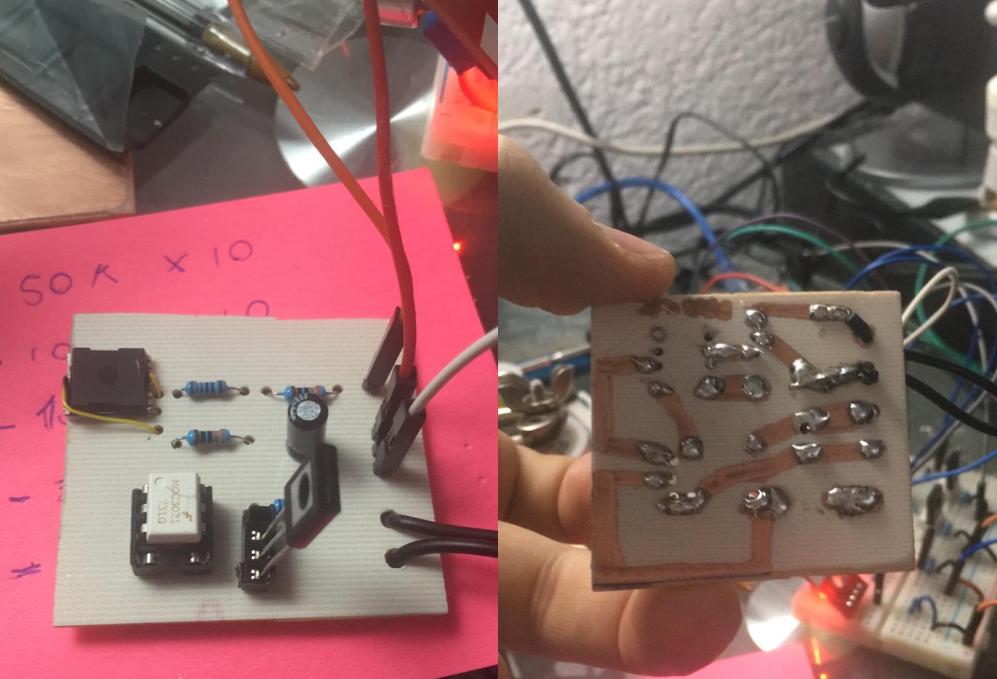

회로가 실행되면서 우리는 브레드보드에서 고장난 케이블에 의존하지 않도록 이미지와 같은 제어 모듈을 만들기로 결정했습니다.

보드는 "PCB Files" 폴더에 있는 보드를 기반으로 만들어졌지만 전사지가 없기 때문에 샤피로 비아를 만들어야 했습니다. 영구 마커이므로 플레이트를 염화 제2철에 담그면 살아남습니다. 이 프로세스는 수제 PCB를 만드는 고전적인 프로세스입니다. 다음 링크에서 이 프로세스에 대해 자세히 알아볼 수 있습니다.

https://www.hackster.io/Junezriyaz/how-to-make-pcb-using-marker-531087

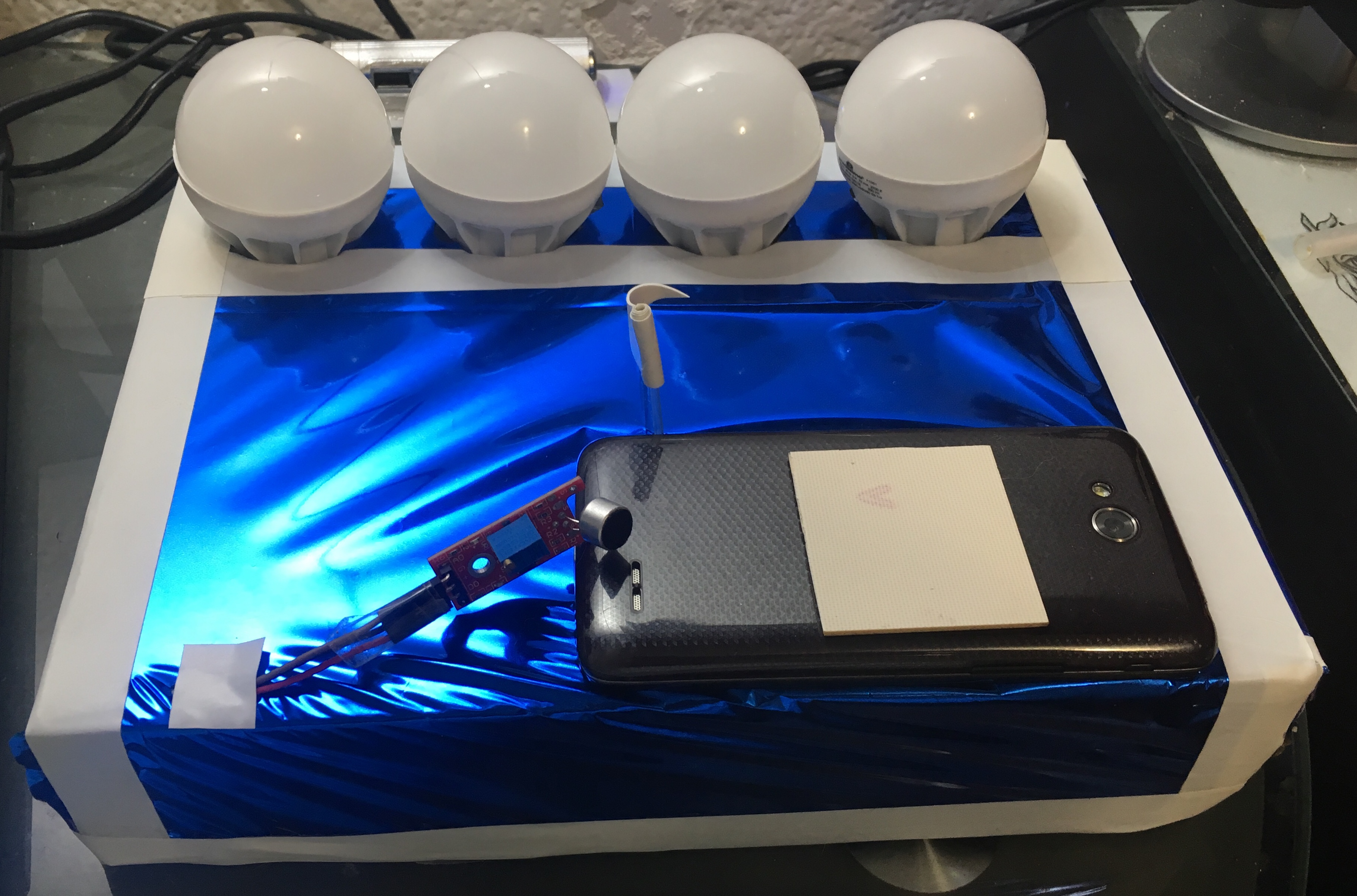

3개의 추가 PCB를 만든 후 우리는 전체 회로를 상자에 넣고 4개의 동일한 램프로 덮고 더 심미적이고 운반하기 쉬운 제품을 만들기로 결정했습니다.

그리고 우리는 끝났습니다! 이것으로 우리는 전기 소자(120 또는 220볼트)에 대한 광 동기화 시스템을 완성했습니다.

댓글:

이 프로젝트는 마이크로컨트롤러를 통한 조명 제어가 효율적이고 저렴할 수 있음을 보여주기 위해 수행되었습니다. 현재 시스템은 훨씬 낮은 품질의 시스템이 과도한 가격에 판매되어 모든 사람이 사용할 수 없기 때문입니다.

그리고 Infineon에서 제공하는 CoolMOS C7 MOSFET을 사용하는 창의적이고 드물게 볼 수 있는 접근 방식을 보여주기 위해

참조

사용된 기술에 대한 모든 정보와 직접 참조는 당사 위키에 있습니다.

위키:https://github.com/altaga/MOSMusic-MM-/wiki

코드

Arduino 코드Arduino

int analog1=0;int analogm=0;double basemean=0;int base=0;int gain=-5;unsigned int sensibility=5;int counter=0;void setup( ) {pinMode(LED_BUILTIN,OUTPUT);pinMode(2,OUTPUT);pinMode(3,OUTPUT);pinMode(4,OUTPUT);pinMode(5,OUTPUT);digitalWrite(2,LOW);digitalWrite(3,LOW);digitalWrite(4,LOW);digitalWrite(5,LOW);Serial.begin(115200);for(int i=0;i<100;i++){basemean+=analogRead(A0);}base=(basemean/100 )+이득;analogm=analogRead(A0);digitalWrite(LED_BUILTIN,LOW);}무효 루프() { analog1=analogRead(A0); if(abs(analog1-analogm)<감도 &&카운터>=10) { digitalWrite(2,LOW); 디지털 쓰기(3,LOW); 디지털 쓰기(4,LOW); 디지털 쓰기(5,LOW); } else if (abs(analog1-analogm)=(base-30) &&analog1<(base-10)) { digitalWrite(2,LOW); 디지털 쓰기(3,LOW); 디지털 쓰기(4,LOW); 디지털 쓰기(5,LOW); } else if(analog1>=(base-10) &&analog1<(base)) { digitalWrite(2,HIGH); 디지털 쓰기(3,LOW); 디지털 쓰기(4,LOW); 디지털 쓰기(5,LOW); } else if(analog1>=(base) &&analog1<(base+10)) { digitalWrite(2,HIGH); 디지털 쓰기(3, 높음); 디지털 쓰기(4,LOW); 디지털 쓰기(5,LOW); } else if(analog1>=(base+10) &&analog1<(base+20)) { digitalWrite(2,HIGH); 디지털 쓰기(3, 높음); 디지털 쓰기(4, 높음); 디지털 쓰기(5,LOW); } else if(analog1>=(base+20) &&analog1<(base+50)) { digitalWrite(2,HIGH); 디지털 쓰기(3, 높음); 디지털 쓰기(4, 높음); 디지털 쓰기(5, 높음); } } 아날로그=아날로그1; 지연(50);}

MOSMusic

맞춤형 부품 및 인클로저

회로도
