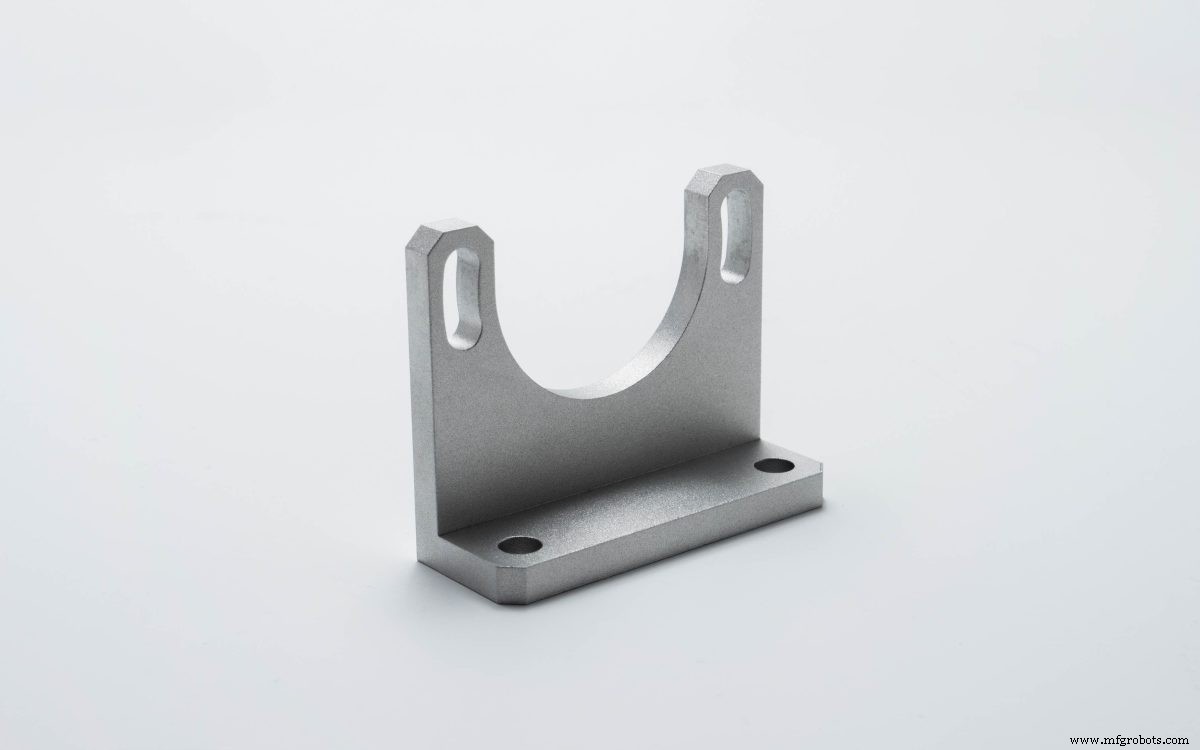

CNC 가공은 오늘날 가장 일반적인 절삭 제조 기술로, 커스텀 금속 및 플라스틱 부품을 생산하는 매우 유연하고 견고한 방식입니다. CAD 모델을 사용해 CNC 머신이 다양한 절삭 공구로 고체 블록에서 소재를 정밀하게 제거합니다.
전반적으로 CNC 가공은 엄격한 공차와 인상적인 소재 물성을 가진 부품을 생산합니다. 높은 반복성 덕분에 단일 작업과 저~중량 생산(최대 1,000개)에 적합합니다. 다만 절삭 기술의 특성상 3D 프린팅보다 설계 제약이 더 많습니다.
이 입문 가이드에서는 기술의 기본 원리와 이것이 주요 장점 및 한계와 어떻게 연관되는지 개요를 제공합니다. 또한 두 가지 주요 CNC 머신 설정인 밀링과 터닝의 핵심 차이점도 설명합니다.
CNC 가공: 제조 & 설계 가이드
필수 보너스: 무료 CNC 가공 가이드를 다운로드해 40페이지 분량의 이 절삭 기술에 대한 모든 것을 알아보세요.
CNC(컴퓨터 수치 제어) 가공 시스템의 두 가지 주요 유형은 밀링과 터닝입니다. 각 머신 유형의 특성상 밀링과 터닝은 각각 서로 다른 지오메트리 제조에 고유하게 이상적입니다.
이 두 가지 구별되는 머신 설정을 사용해 부품이 어떻게 제조되는지 살펴보겠습니다.

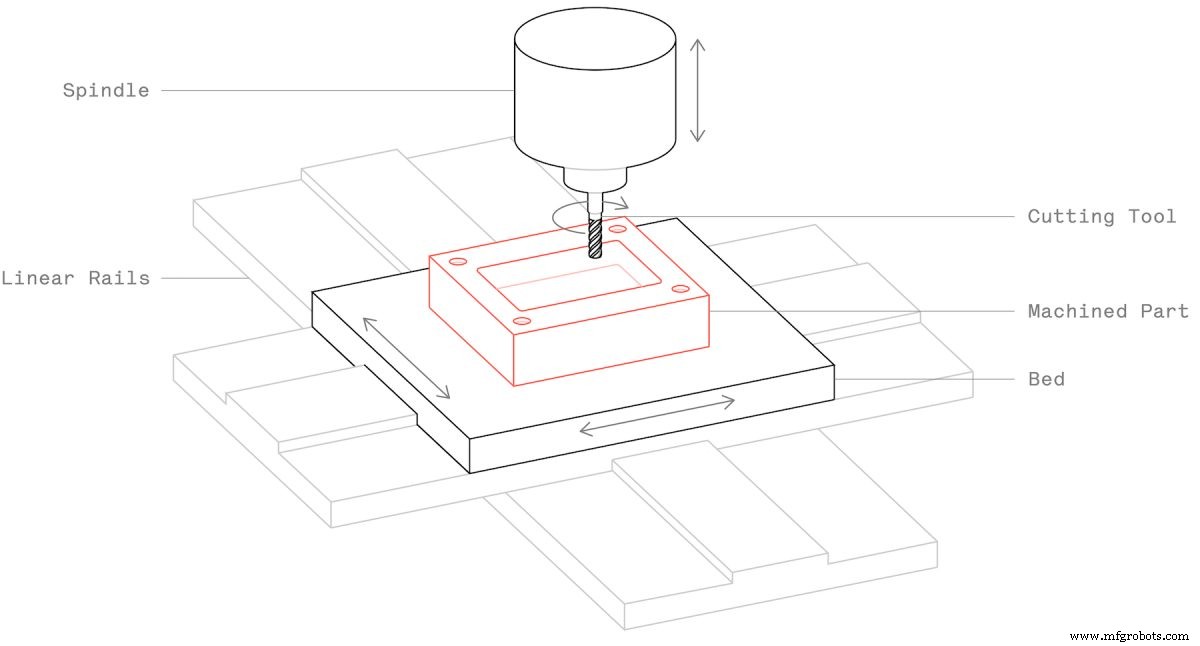

CNC 밀링은 가장 대중적인 CNC 머신 아키텍처입니다. 실제로 CNC 밀링이라는 용어는 종종 CNC 가공과 동의어로 쓰입니다. CNC 밀링 머신은 회전하는 절삭 공구를 사용해 머신 베드에 장착된 부품에서 소재를 제거합니다.

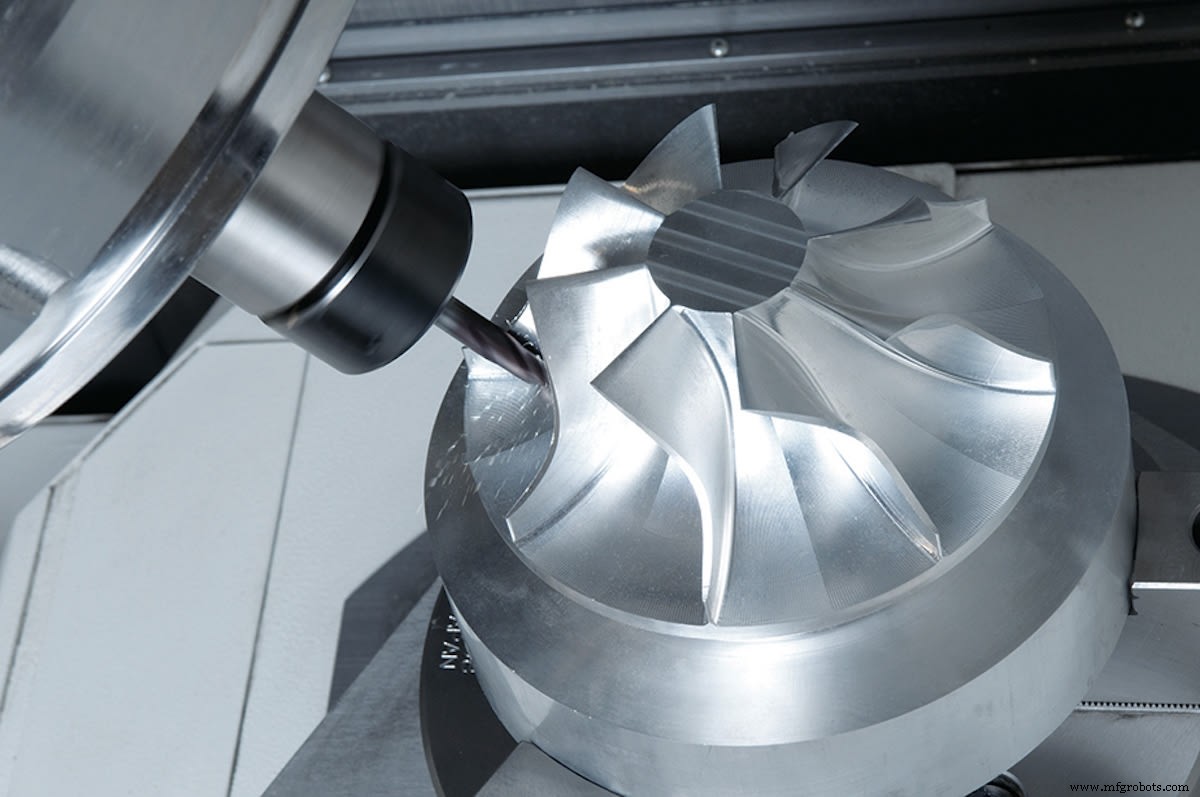

대부분의 CNC 밀링 시스템은 X, Y, Z 축의 3가지 선형 자유도를 가집니다. 더 고급 시스템은 베드 및/또는 공구 헤드의 회전(A, B 축)을 통해 5가지 가공 자유도를 가집니다. 5축 머신은 높은 기하학적 복잡성의 부품을 생산할 수 있으며 여러 머신 단계를 불필요하게 만들 수 있습니다.
CNC 밀링 머신이 CAD 모델을 커스텀 부품으로 변환하는 과정은 다음과 같습니다.
가공 후 밀링 부품은 디버링이 필요합니다. 디버링은 완성된 부품에서 작은 결함을 수동으로 제거하는 공정입니다. 이 결함은 주로 날카로운 에지에서 발견되며 가공 중 소재 변형으로 인해 발생합니다. 예를 들어 드릴이 관통 구멍의 반대쪽으로 빠져나갈 때 흠집이 생겨 제거해야 합니다.
다음으로 기술 도면에 공차가 명시된 경우 부품의 중요 치수를 검사합니다. 이 단계를 완료하면 부품은 사용 또는 후가공 준비가 됩니다. CNC 가공 부품(밀링 및 터닝 모두)의 후가공에는 탐구할 내용이 많으니 지식을 새로 익히거나 레벨업하시길 권장합니다.

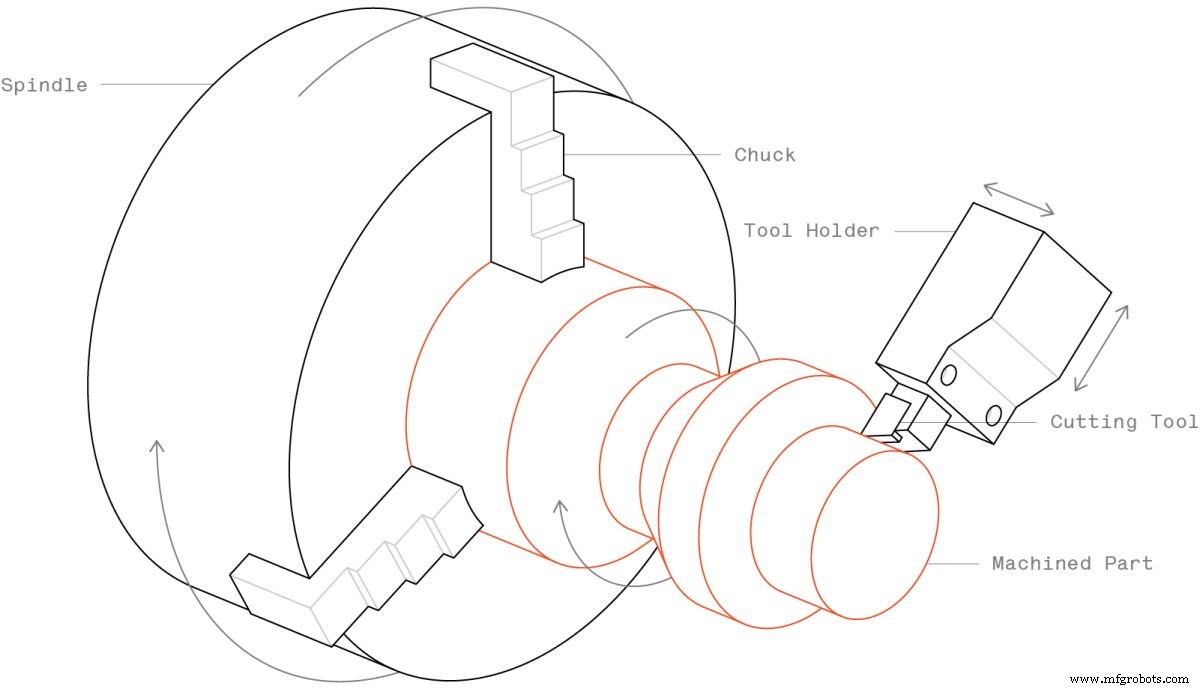

CNC 터닝 머신은 회척에 장착된 부품에서 고정 절삭 공구로 소재를 제거합니다. 이는 중심 축을 따라 대칭인 부품을 제조하는 이상적인 방식입니다. 터닝 부품은 일반적으로 밀링 부품보다 더 빠르고 저렴하게 생산됩니다.

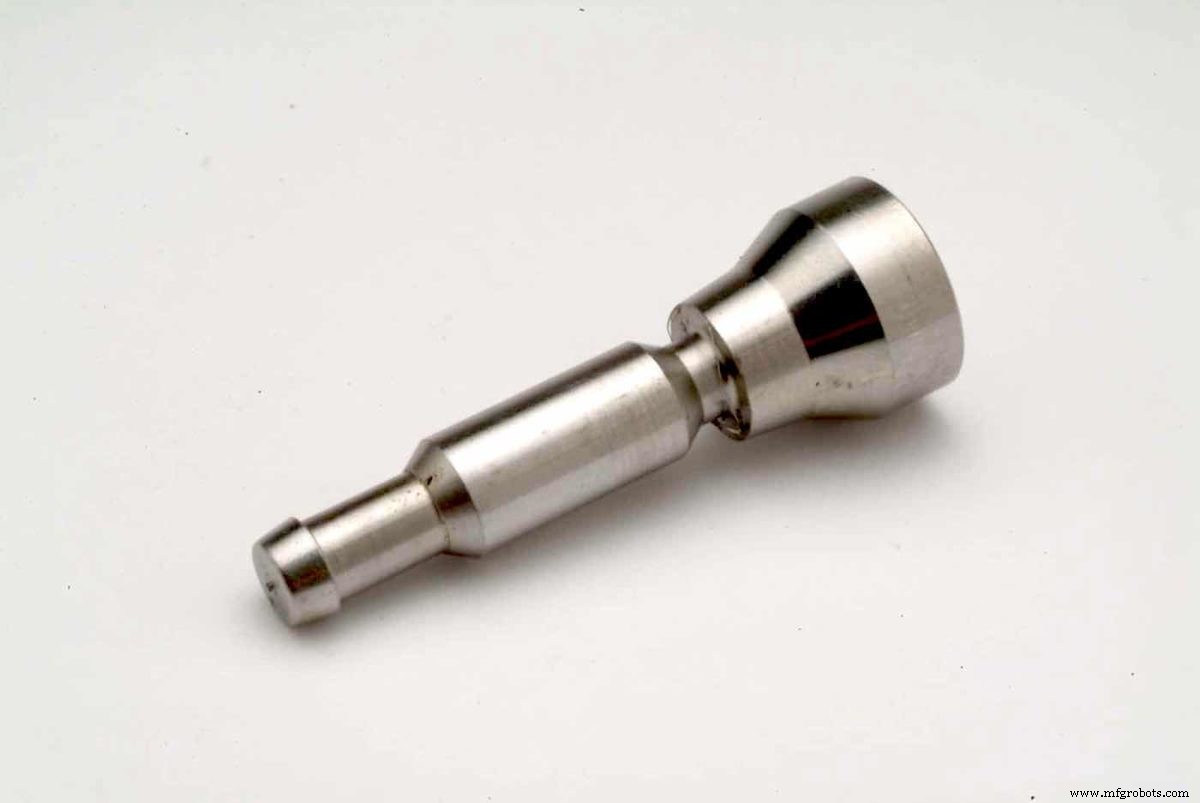

일반적으로 CNC 터닝 시스템(선반이라고도 함)은 원통형 부품을 만드는 데 사용됩니다. 최신 다축 CNC 터닝 센터는 CNC 밀링 공구를 장착해 비원통형 부품도 제조할 수 있습니다. 이 시스템들은 CNC 터닝의 높은 생산성과 CNC 밀링의 역량을 결합해 캠샤프트, 레이디얼 컴프레서 임펠러 등 회전 대칭성이 있는 매우 다양한 지오메트리를 제조할 수 있습니다.
CNC 터닝 머신이 부품을 제조하는 과정은 다음과 같습니다.
CNC 밀링과 터닝 시스템의 경계가 모호해지는 경향이 있어, 이 가이드의 나머지 부분은 더 일반적으로 사용되는 제조 공정인 CNC 밀링에 주로 초점을 맞춥니다.
대부분의 가공 파라미터는 운영자가 G-코드를 생성할 때 결정합니다. 다루고자 하는 주요 파라미터는 CNC 머신의 빌드 크기와 정밀도입니다.
CNC 머신은 3D 프린터에 비해 상대적으로 큰 빌드 영역을 가집니다. CNC 밀링 시스템은 최대 2,000 x 800 x 100mm(78" x 32" x 40") 치수의 부품을 가공할 수 있으며, CNC 터닝 시스템은 최대 Ø500mm(Ø20") 직경의 부품을 가공할 수 있습니다.
CNC 가공으로 높은 정밀도와 엄격한 공차의 부품을 제조할 수 있습니다. CNC 머신은 평균적인 사람 머리카락 지름의 절반 미만인 ±0.025mm(.001") 공차도 달성 가능합니다. 기술 도면에 공차가 명시되지 않으면 운영자는 일반적으로 0.125mm(.005") 정밀도로 가공합니다.

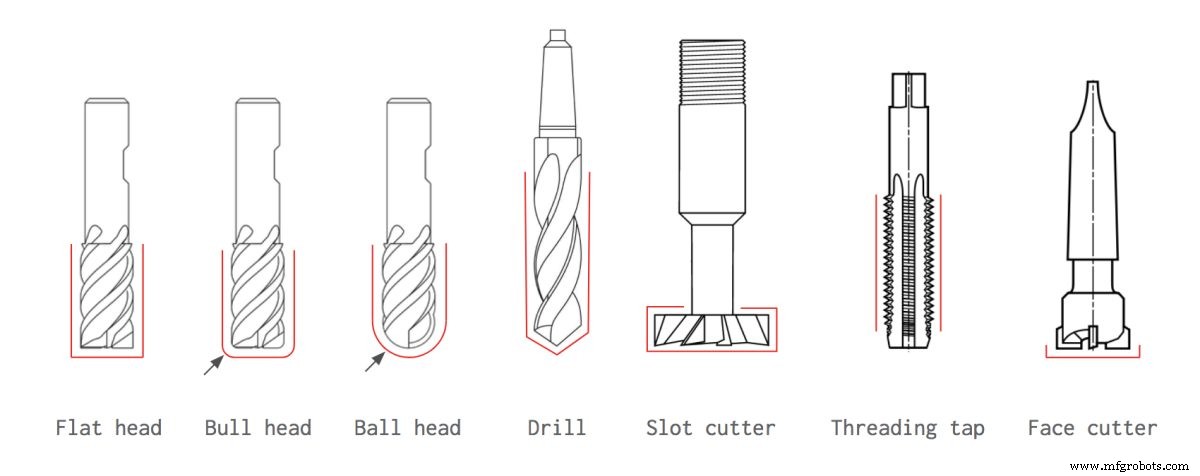

다양한 지오메트리를 만들기 위해 CNC 머신은 많은 종류의 절삭 공구를 사용합니다. 밀링에 가장 흔히 사용되는 가공 공구들을 소개합니다.
플랫 헤드, 불 헤드, 볼 헤드 공구는 슬롯, 그루브, 캐비티 및 기타 수직 벽을 가공하는 데 사용됩니다. 각각 다른 기하학적 능력을 가지므로 다양한 유형의 형상을 가공할 수 있습니다. 볼 헤드 공구는 5축 CNC 가공에서 곡면과 자유형상 지오메트리 제조에도 흔히 사용됩니다.
드릴은 당연히 홀을 빠르고 효율적으로 만드는 데 가장 흔히 사용되는 공구입니다. 모든 표준 드릴 크기는 여기에서 확인할 수 있습니다. 비표준 직경의 홀을 만들려면 플런징 플랫 헤드 공구(나선형 경로 사용)를 사용할 수 있습니다.
슬롯 커터의 샤프트 직경은 절삭 날 직경보다 작아, 수직 벽 측면에서 소재를 제거해 T-슬롯과 기타 언더컷을 가공할 수 있습니다.
나사 탭은 나사산 구멍을 만드는 데 사용됩니다. 나사를 만들려면 탭의 회전 속도와 선형 속도를 정밀하게 제어해야 합니다. 기계 가공소에서는 여전히 수동 탭핑에 의존하는 경우가 많습니다.
페이스 밀링 커터는 크고 평평한 표면에서 소재를 제거하는 데 사용됩니다. 엔드 밀링 공구보다 직경이 커서 넓은 영역을 더 적은 패스로 가공할 수 있습니다. 이는 평평한 표면이 있는 부품 생산의 총 가공 시간을 단축시킵니다. 운영자는 종종 가공 사이클 중 페이스 밀링 단계를 거쳐 블록의 치수를 준비합니다.
CNC 터닝에도 페이스 커팅, 나사 가공, 그루브 커팅 등 모든 가공 니즈를 충족하는同样广泛的 절삭 공구들이 사용됩니다.
CNC 가공이 인상적인 설계 자유도를 제공하지만, 터닝과 밀링 머신으로 모든 지오메트리를 제조할 수는 없습니다. 3D 프린팅과 달리 설계가 복잡할수록 가공 비용이 더 많이 듭니다. 이는 더 복잡한 부품에 추가 단계가 필요하기 때문입니다.
CNC 가공과 관련된 주요 제약사항은 개별 절삭 공구의 지오메트리와 관련이 있습니다. 공구의 지오메트리가 부품의 반경을 결정하며, 대부분의 CNC 절삭 공구는 원통형이고 절삭 길이가 제한적입니다. 이 요인들이 날카로운 내부 코너를 특히 어렵게 만듭니다.
공구 접근성도 CNC 가공의 또 다른 주요 제약입니다. 예를 들어 3축 시스템은 일정 수준의 부품 복잡성만 달성할 수 있습니다. 3축 머신용으로 설계하는 경우 모든 부품 형상은 위에서 직접만 접근할 수 있습니다. 5축 시스템은 부품과 공구 사이의 각도를 조정해 공작물의 더 접근하기 어려운 영역에 도달할 수 있어 뛰어난 유연성을 제공합니다.
또한 얇은 벽이나 기타 미세 형상이 있는 부품은 CNC 머신으로 특히 가공하기 어렵습니다. 얇은 벽은 진동에 취약하고 터닝 또는 밀링의 힘으로 인해 파손될 수 있습니다. 금속 부품은 최소 벽 두께 0.8mm, 플라스틱 부품은 1.5mm로 설계할 것을 권장합니다.
다양한 머신 유형별로 어느 정도 복잡하게 설계할 수 있는지, 어떤 제약사항을 염두에 두어야 하는지 이해하는 것은 부품이 설계대로 나와 원하는 품질 기준을 충족하도록 보장하는 데 필수적입니다. 설계로 CNC 가공 시간과 비용을 크게 절약하는 방법에 대한 추가 가이드라인은 이 기사를 확인하세요.
CNC 가공의 핵심 강점은 매우 다양한 소재에서 견고한 부품을 일관되게 생산할 수 있는 능력입니다. CNC 머신은 거의 모든 엔지니어링 소재를 처리할 수 있습니다.
3D 프린팅과 달리 CNC 가공으로 제조된 부품은 완전히 등방적인 물성을 가지며, 가공된 벌크 소재의 물성과 동일합니다.
CNC 가공은 시제품 제작과 대규모 생산 런 모두에서 주로 금속을 다룹니다. 플라스틱은 강성이 낮고 녹는 온도가 낮아 가공이 일반적으로 더 어렵지만, 사출 성형으로 대규모 생산 런을 진행하기 전에 플라스틱으로 기능성 시제품을 CNC 가공하는 경우는 흔히 볼 수 있는 타당한 사용 사례입니다.
CNC 가공용 소재가 엄청나게 많기 때문에 소재 간 비용 차이가 꽤 큽니다. 모든 소재마다 가격표가 다르고, 각 소재의 물성이 전체 가공 비용에 영향을 미칩니다.
금속 부품 생산 시 알루미늄 6061이 가장 경제적인 옵션으로, 150 x 150 x 25mm 블랭크의 대략적인 벌크 비용은 25달러입니다. ABS가 가장 저렴한 옵션으로, 같은 크기 블랭크 기준 약 17달러입니다. 가공 용이성이 비용에 미치는 영향 측면에서 스테인리스 강은 좋은 예입니다. 알루미늄보다 훨씬 단단해 가공이 더 어렵고 총 비용을 증가시킵니다.
Hubs 플랫폼에서 제공하는 가장 인기 있는 소재들과 그 중요 특성에 대한 종합적 개요는 다음과 같습니다.
| 소재 | 특성 | 비용 비교 |
|---|---|---|
| 알루미늄 6061 | 우수한 강도-중량비, 탁월한 가공성, 낮은 경도 | $ |
| 스테인리스 강 304 | 우수한 기계적 특성, 내식성 & 내산성, 상대적으로 가공 어려움 | $$$ |
| 황동 C360 | 높은 연성, 탁월한 가공성, 양호한 내식성 | $$ |
| ABS | 우수한 내충격성, 양호한 기계적 특성, 용제에 취약 | $$ |
| 나일론 (PA6 & PA66) | 우수한 기계적 특성, 높은 인성, 낮은 내습성 | $$ |
| POM (델린) | 높은 강성, 우수한 열적 & 전기적 특성, 상대적으로 취성 | $$ |
Hubs가 CNC 가공용으로 제공하는 모든 소재에 대해 배울 내용이 많습니다. 개별 소재나 소재 그룹에 대해 깊이 있게 알아보려면 우리 유튜브 채널의 전문 영상들을 확인하세요.

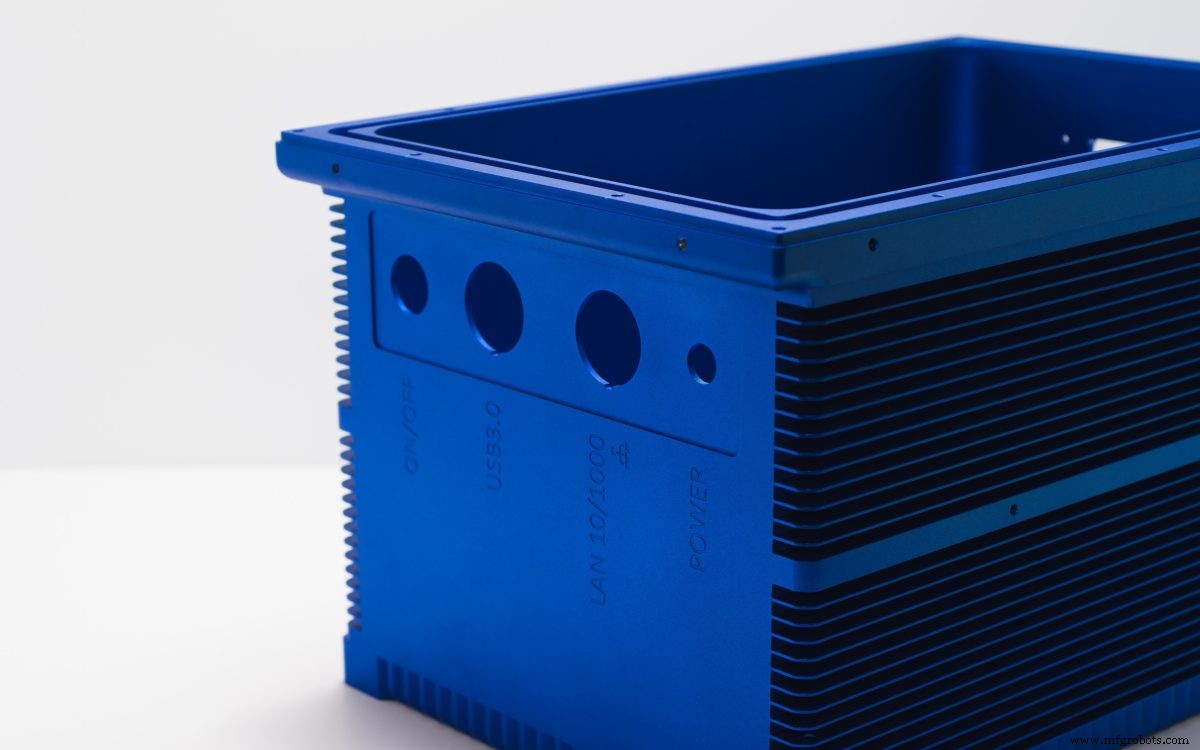

머신에서 바로 나온 CNC 가공 부품은 일반적으로 눈에 보이는 공구 자국이 있어 부품 요구사항에 따라 항상 바람직하지는 않습니다. 부품 표면의 외관을 개선하고 내마모성, 내식성, 내화학성을 높이는 데 사용할 수 있는 많은 후가공 방법이 있습니다. 아노다이징, 비드 블라스팅, 파우더 코팅 모두 커스텀 부품 마감에 실행 가능한 방법입니다.
이 가이드는 더 일반적인 내용이므로 후가공과 표면 마감에 대해 깊이 다루지 않습니다. CNC 가공의 가장 일반적인 기술과 마감은 편리한 설명서에서 탐색할 수 있습니다.
CNC 가공은 시제품 제작부터 최종 사용 부품의 중규모 생산까지 많은 응용 분야에서 실행 가능하고 심지어 이상적인 제조 공정이지만, 결점도 있습니다. 이 섹션에서는 이 절삭 가공 공정의 이점과 한계를 다룹니다.
CNC 가공은 탁월한 정밀도와 반복성을 제공합니다. 밀링과 터닝 모두 매우 엄격한 공차의 부품을 생산할 수 있어 항공우주, 항공, 자동차 등 하이엔드 응용 분야에 이상적입니다. CNC 가공에 사용되는 대부분의 소재는 우수하고 완전히 등방적인 물성을 가지며 대부분의 엔지니어링 응용 분야에 적합합니다.
일반적으로 CNC 가공은 저~중량의 금속 부품 생산에 가장 비용 효율적인 제조 공정입니다. 즉, 단일 시제품부터 최대 1,000개 단위까지 CNC를 사용할 수 있습니다.
이러한 이점이 엔지니어들에게 CNC 가공을 매력적인 옵션으로 만들지만, 기술의 절삭 특성상 특정 복잡한 지오메트리는 제조 비용이 매우 높거나 불가능할 수 있습니다.
재정적 관점에서 CNC 가공의 초기 비용은 3D 프린팅보다 훨씬 높습니다. 저비용 플라스틱 시제품을 제작하려면 설정 면에서 3D 프린팅이 더 나은 옵션일 수 있습니다.
CNC 가공의 리드 타임도 3D 프린팅보다 긴 경향이 있습니다. CNC 평균 리드 타임은 10일인 반면 3D 프린팅은 2~5일로 훨씬 짧습니다. CNC 머신은 3D 프린터만큼 널리 보급되어 있지 않으며, 효과적으로 운영하려면 더 전문적인 지식이 필요합니다.
금속 및 플라스틱 커스텀 부품의 CNC 가공을 위한 핵심 파라미터를 분석해 보겠습니다.
| 핵심 CNC 파라미터 | Hubs의 기준 |
|---|---|
| 치수 정밀도 | 일반: ±0.125mm(.005") 최대: ±0.02mm(.0008") |
| 최소 벽 두께 | 금속: 0.75mm(0.030") 플라스틱: 1.5mm(0.060") |
| 최대 빌드 크기 | 밀링: 2000 x 800 x 100mm(78" x 32" x 40") 터닝: Ø500mm(Ø20") |
CNC 가공은 일회성 제조 작업과 수백 개에서 1000개까지의 저~중량 생산에 이상적입니다. 금속 시제품 제작에는 CNC 가공을 추천합니다. 가장 가격 경쟁력 있는 옵션이기 때문입니다. 또한 부품에 매우 엄격한 공차가 필요할 때 CNC 가공을 선택하세요.
CNC 머신은 더 넓은 범위의 부품 지오메트리를 달성하기 위해 다양한 절삭 공구를 사용합니다. 이 공구들에는 드릴, 슬롯 커터, 나사 탭, 페이스 밀링 커터, 플랫 헤드, 불 헤드, 볼 헤드 공구가 포함됩니다.
CNC 가공은 널리 사용되는 절삭 제조 공정입니다. 항공우주, 자동차, 항공, 운송 등 수많은 산업이 CNC에 의존합니다. 예를 들어 비행기 부품은 전체 기계가 설계대로 완벽하게 작동하도록 엄청난 정밀도로 제조되어야 합니다.
CNC 가공은 대부분 자동화되어 있으며 사전 프로그래밍된 소프트웨어에 의존합니다. CAD 소프트웨어가 부품의 치수를 설정하면 CNC 머신이 이를 사용해 물리적 부품을 생산합니다. 일반적으로 사람의 개입은 거의 필요하지 않지만, 부품 설계가 고유하게 복잡한 경우 일부 복잡한 공정은 추가적인 수작업이 필요할 수 있습니다. 전반적으로 거의 완전한 자동화로 CNC 가공은 반복 가능하고 신뢰할 수 있는 제조 공정입니다.
