CNC 프로그래밍은 많은 사람들이 생각하는 것처럼 어려운 작업이 아닙니다. 초보자의 경우 도면을 작은 부분으로 나누어 프로그래밍을 시작하면 유용할 것입니다. 실제로 CNC 프로그래밍은 마스터하는 데 시간이 좀 걸리지만 간단히 말해서 우리 도구가 기계로 가는 길일 뿐입니다. 여기 또 다른 간단한 CNC 선반 프로그램이 있습니다.

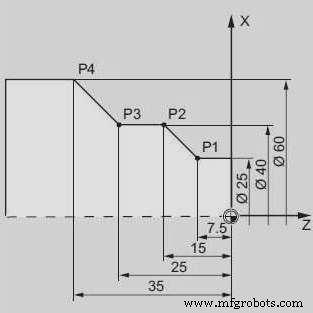

간단한 CNC 프로그래밍 예
N1 T0101 ; Tool no 1 with offset no 1 FANUC Control N2 G97 S500 M03 ; Spindle rotation clockwise with 500 RPM N3 G42 G00 X0 Z0 ; P0 tool nose radius compensation active N4 G01 X25 G95 F0.3 ; N5 G01 Z-7.5 ; P1 N6 G01 X40 Z-15 ; P2 N7 G01 Z-25 ; P3 N8 G01 X60 Z-35 ; P4 N9 G40 G00 X200 Z100 ; Tool nose radius compensation cancel
CNC 기계
제출자:CNC 프로그래머 요약 CNC 선반 프로그래밍 예, 이 프로그래밍 예에서는 X축 직경 값이 사용되지 않지만 반경 값은 프로그래밍에 사용됩니다. 반경 모드/치수 지정 시 선반에서 X축 이동은 중심으로부터의 거리입니다. 따라서 X1에서 절단하면 직경이 2mm인 부품이 생성됩니다. 그림/이미지 CNC 프로그램 % AlberoN010 G00 X150 Z200 T0101 M06N020 G92 S2400N030 G96 G95 F0.3 S300 M04 M08N040 X50 Z-2N050 G01 X-0.5N060 G00 Z0N070
제출자:Vikram 요약 고정 사이클을 사용하여 FANUC 제어 기계용 CNC 선반 프로그래밍을 작성하십시오. 공작물의 직경 =30mm, 절삭 깊이 =0.5mm, 속도 =1200rpm을 취하십시오. 피드 및 기타 데이터를 적절하게 가정합니다. 그림/이미지 CNC 프로그램 N0 G90 F0.5 S1200 T0101 M03N10 G00 X35 Z2N30 G71 U0.5 R1N35 G71 P36 Q90 U0.05 W0.05N36 G01 X20 Z0N50 G01 X20 Z-15N60 G02 X25 Z-25 R15N70 G01 X25 Z
