CNC 선반 프로그래밍: X축 절삭에 반경 치수 적용하기

작성자: CNC 프로그래머

요약

CNC 선반 프로그래밍 예제로, 이 예제에서는 X축 직경 값 대신 반경(Radius) 값을 사용하여 프로그래밍합니다.

반경 모드/치수에서 선반의 X축 이동은 중심점부터의 거리가 됩니다. 따라서 X1에서 절삭하면 직경 2mm의 부품이 만들어집니다.

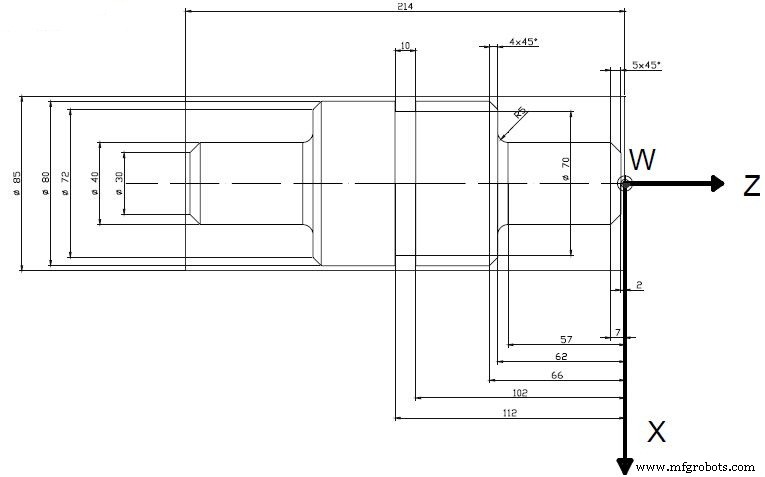

도면/이미지

CNC 프로그램

% Albero N010 G00 X150 Z200 T0101 M06 N020 G92 S2400 N030 G96 G95 F0.3 S300 M04 M08 N040 X50 Z-2 N050 G01 X-0.5 N060 G00 Z0 N070 X41 N080 G01 Z-115 N090 X45 N100 G00 Z0 N110 X37 N120 G01 Z-61 N130 X41 Z -65 N140 G00 Z0 N150 X33 N160 G01 Z-61 N170 X35 N180 G00 Z0 N190 X29 N200 G01 Z-61 N210 X31 N220 G00 Z0 N230 X25 N240 G01 Z-61 N250 X27 N260 G00 Z0 N270 X21 N280 G01 Z-56 N290 X25 Z-61 N300 G00 Z0 N310 X15 N320 G01 X21 Z-6 M09 N330 G00 X50 Z200 T0202 M06 N340 F0.15 S400 M08 N350 X15 Z0 N360 G01 Z-2 N370 X20 Z-7 N380 Z-57 N390 G02 X25 Z-62 I5 K0 N400 G01 X36 N410 X40 Z-66 N420 Z-115 N430 X42 M09 N440 G00 X50 Z200 T0303 M06 N450 Z-112 F0.1 S300 M08 N460 G01 X35 N470 G00 X50 N480 Z200 M05 M02
