다음은 CNC 밀링 머신용 CNC 프로그램 예제 코드입니다.

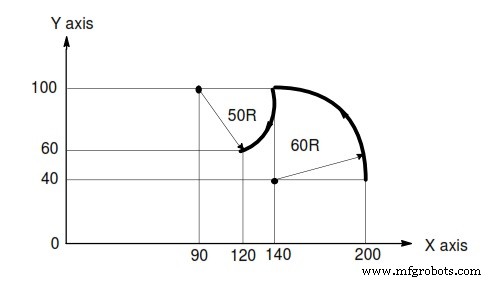

이 CNC 예제 코드는 CNC 절대 프로그래밍 G90 G-코드와 증분 프로그래밍 G91 G-코드의 사용법뿐만 아니라 원호 보간 G-코드(G02/G03)의 사용법을 보여줍니다.
이 CNC 프로그램은 R을 사용한 밀링 아크와 I를 사용한 아크를 가공합니다.
CNC 밀 프로그래밍 절대 증분 G90 G91 예제 코드
밀 원호 보간 G02 G03 R 사용
G92 X200 Y40 Z0 G90 G03 X140 Y100 R60 F300 G02 X120 Y60 R50
밀 원호 보간 G02 G03 I 사용
G92 X200 Y40 Z0 G90 G03 X140 Y100 I-60 F300 G02 X120 Y60 I-50
밀 원호 보간 G02 G03 R 사용
G91 G03 X-60 Y60 R60 F300 G02 X-20 Y-40 R50
밀 원호 보간 G02 G03 I 사용
G91 G03 X-60 Y60 I-60 F300 G02 X-20 Y-40 I-50
CNC 기계
CNC 밀링 프로그램 예제를 통해 G90 절대 프로그래밍 모드에서 G91 증분 프로그래밍 모드로 쉽게 변환하는 방법을 설명합니다. CNC 밀링 프로그램 예제 비교 G90 절대 프로그램G91 증분 프로그램 N10 T1 M6 M3 G43 N15 S2000 F80 N20 G0 X10 Y10 Z1 (P1) N25 F30 N30 G1 Z-2 N35 X25 F80 (P2) N40 G3 X25 Y20 I0 J5 (P3) N45 G1 X10 (P4) N50 Y30 (P5) N55 G0 Z100 G49 N60 M30 N10 T1 M6 M
