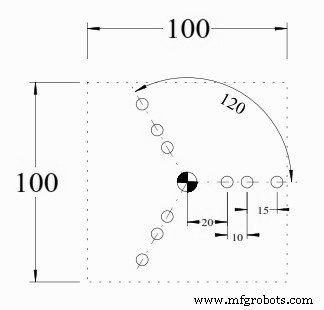

Fanuc G68 좌표 회전 G코드를 사용하면 가공 패턴을 회전된 각도에서 쉽게 실행할 수 있습니다. 기본 작동 원리를 이해하기 위한 CNC 프로그래밍 예제입니다.
T1 M6 G0 G90 G40 G21 G17 G94 G80 G54 X20 Y0 S1500 M3 G43 Z100 H1 Z5 G81 R3 Z-20 F? M8 X30 X45 G68 X0 Y0 R120 X20 Y0 X30 X45 G68 X0 Y0 R240 X20 Y0 X30 X45 G69 G80 G0 G90 Z100 M30
볼트 홀 서클, 대칭 형상 다중 가공, 회전 대칭 부품 가공 시 프로그램 단순화에 극도로 유용합니다.
