Fanuc G90 회전 사이클 예제: 효율적인 선삭을 위한 0-TC 프로그램

Fanuc G90 회전 사이클

Fanuc G90 회전 사이클은 단순 선삭에 사용되나, 추가 패스의 X축 위치 지정으로 다중 패스 가능.

다양한 명칭으로 불림: Fanuc G90 외경/내경 절삭 사이클 또는 G90 직선 절삭 사이클

프로그래밍 형식

G90 X... Z...

또는

G90 U... W...

X - 절삭할 직경.
Z - Z축 끝점.
U - 목표점까지 X축 증분 거리.
W - 목표점까지 Z축 증분 거리.

G90 튜토리얼

G90 회전 사이클
G90 테이퍼 회전

G90 예제

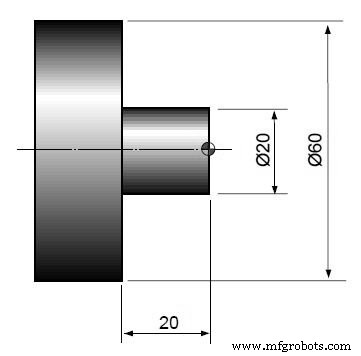

G90 회전 사이클 예제

N10 G50 S2000 G96 S180 M03 T0100 G00 X65.0 Z3.0 T0101 G90 X55.0 Z-20.0 F0.25 X50.0 X45.0 X40.0 X35.0 X30.0 X25.0 X20.5 X20.0 G00 X200.0 Z200.0 T0100 M30

예제 2

엔드 페이싱 및 60mm 선삭 추가된 동일 프로그램

N10 G50 S2000 G96 S180 M03 T0100 G00 X65.0 Z0 T0101 G01 X-1.6 F0.2 G00 X60.0 Z1.0 G01 Z-40.0 F0.25 G00 U1.0 Z1.0 G90 X55.0 Z-20.0 F0.25 X50.0 X45.0 X40.0 X35.0 X30.0 X25.0 X20.5 X20.0 G00 X200.0 Z200.0 T0100 M30
