제출: Vikram

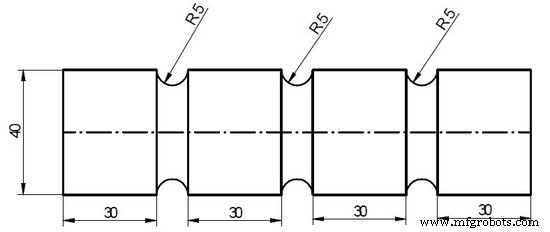

동일 패턴을 반복 가공하기 위해 서브프로그램을 다중 호출하는 CNC 선반 프로그램.
서브프로그램에서 X/Z 대신 U/W(증분) 사용하여 이해와 디버깅 용이.
메인 프로그램: N5 G90 F0.2 S1200 T0101 M04 N10 G00 X40 Z0 N20 M98 P37000 (서브프로그램 O7000을 3회 호출) N30 G01 W-30 N40 G28 U0 W0 N50 M05 M30 서브프로그램 O7000: G01 U0 W-30 G02 U0 W-10 R5 N60 M99
핵심 포인트:
이 방식은 동일한 형상이 반복될 때 메인 프로그램 단순화, 수정 용이성, 가독성 향상에 효과적입니다.
CNC 기계
Osai 10 시리즈는 표준 프로그래밍 언어(G1-G2-G3) 또는 고수준 언어인 GTL로 CNC 프로그램을 작성할 수 있습니다. 여기 완전한 Osai GTL 프로그래밍 예제가 있습니다. Osai CNC GTL 프로그램 예제 N1 (DIS,EXAMPLE 3) N2 S...F...T1.1M6 M... N3 o1=X20 Y21 a45 N4 l1=X0 Y-60,a180 N5 l2=X50 Y0,a90 N6 c6=o1 I-38 J-35 r10 N7 l3=c6,a135 N8 l4=c6,a-45 N9 l5=X0 Y-50,a180 N10 l6=
작성자: cnc programmer 요약 이미 드릴링된 부품을 CNC 선반에서 보링하는 간단한 프로그램을 작성하는 방법을 보여주는 CNC 프로그래밍 예제입니다. 도면/이미지 CNC 프로그램 O0003; N10 G10 P0 Z-85; N20 T606; N30 G50 S2000; N40 G96 G99 S180 F.2 M4 M8 M200; N50 G0 X44 Z2; N60 G1 Z0; N70 X40 Z-2 F.15; N80 Z-40 F.2; N90 X35; N100 G0 Z5; N110 X200 Z100; N120 M30;
