작성자: Jack

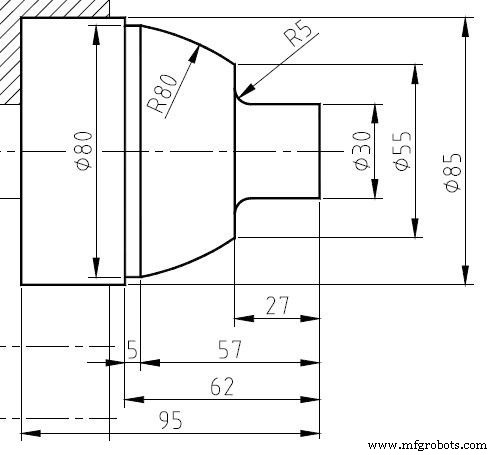

선형 및 원호 보간으로 구성된 외경 터닝 윤곽으로 부품을 가공하는 CNC 프로그램 예제입니다.
O0004; N10 G10 P0 Z-110; N20 T303; N30 G50 S2500; N40 G96 S220 G99 F.2 M4 M8 M200; N50 G0 X30 Z2; N60 G1 Z-22; N70 G2 X40 Z-27 R5; N80 G1 X55; N90 G3 X80 Z-57 R80; N100 G1 Z-62; N110 X86; N120 G0 X150 Z150 M30;
CNC 기계
요약 외경 터닝, 드릴링, 내경 보링을 위한 CNC 선반 프로그램입니다. 이 프로그램에서 사용된 사이클 G-코드는 다음과 같습니다: 외경 황삭 터닝: G71 터닝 사이클 외경 정삭 터닝: G70 피니싱 사이클 내경 드릴링: G74 펙 드릴링 사이클 내경 보링: G01 직선 보간 도면/이미지 CNC 프로그램 % O0111 (EX.NO.1); (빌렛 직경38.0*L36.0) N1 (외경 프로파일 터닝) N2 G28 U0.0 W0.0 N3 G92 S2500 N4 G96 S180 M03 N5 T0000 N6 T0101 N7 G00 X
작성자: cnc programmer 요약 이미 드릴링된 부품을 CNC 선반에서 보링하는 간단한 프로그램을 작성하는 방법을 보여주는 CNC 프로그래밍 예제입니다. 도면/이미지 CNC 프로그램 O0003; N10 G10 P0 Z-85; N20 T606; N30 G50 S2000; N40 G96 G99 S180 F.2 M4 M8 M200; N50 G0 X44 Z2; N60 G1 Z0; N70 X40 Z-2 F.15; N80 Z-40 F.2; N90 X35; N100 G0 Z5; N110 X200 Z100; N120 M30;
