위험이 큰 CNC 가공 세계에서는 노련한 프로그래머라도 반복되는 오류의 희생양이 됩니다. 좌표 사고 및 공구 실수부터 절삭 매개변수 실수 및 구조적 실수에 이르기까지 이러한 20가지 일반적인 함정을 마스터하면 스크랩을 줄이고 충돌을 방지하며 기계 가동 중지 시간을 단축할 수 있습니다.
모든 CNC 프로그래머는 소수점이 누락되어 스핀들이 1000분의 1인치가 아닌 1인치씩 윙윙거리는 날이나 잘못된 작업 오프셋으로 인해 전체 기능이 대체된 날을 기억합니다. 이러한 실수는 무능함의 징후가 아닙니다. 이는 CNC 프로그래밍에 내재된 복잡성의 자연스러운 결과입니다. 초보자와 전문가의 실제 차이는 오류 없는 기록이 아니라 체계적인 오류 감지 및 예방에 있습니다.
문제: G54를 사용하여 부품을 설정하는 동안 프로그램에서 G55를 호출하여 잘못된 위치에 가공 기능이 생성되거나 때로는 부품에서 완전히 벗어나게 됩니다.
이러한 이유: CAM 포스트 프로세서의 기본값은 G54인데 프로그래머가 이를 변경하는 것을 잊어버렸거나 설정 시트가 프로그램 호출과 다른 오프셋을 지정합니다.
결과: 부품이 위치에서 벗어났습니다. 설비 충돌은 흔한 일입니다.
예방: 각 오프셋을 문서화하는 명확한 설정 시트를 사용하고, 프로그램 헤더에 오프셋 호출을 포함하고, 복잡한 설정에 대한 체크리스트를 실행하세요.
문제: 프로그래머는 절대 모드(G90)가 활성화된 것으로 가정하지만 제어는 실제로 증분 모드(G91)에 있습니다. 대신 X1.0으로 이동하려는 이동은 현재 위치에서 1.0인치 이동합니다.
이러한 이유: 컨트롤은 전원을 켰을 때 기본 상태에 따라 다릅니다. 일부는 G90에서 시작하고 다른 일부는 G91에서 시작됩니다. 프로그램 시작 시 명시적인 모드를 설정하지 않으면 동작을 예측할 수 없습니다.
결과: 예상치 못한 기계 동작; 충돌 가능성이 있습니다.
예방: 항상 G90를 포함하세요. 모든 프로그램 시작 시 안전 라인에 표시됩니다. 절대로 기본값을 가정하지 마세요.
문제: 부품의 한쪽 모서리는 0으로 프로그래밍되어 있지만 설정 담당자는 반대쪽 모서리를 사용합니다.
이러한 이유: 프로그래밍과 설정 간의 통신 오류; 불완전한 설정 문서입니다.
결과: 부품 형상에 따라 특징이 이동하며 부품에서 가공될 수도 있습니다.
예방: 유사한 부품 전체에 표준 영점 위치를 채택하고 설정 시트와 프로그램 설명에 영점 위치를 기록합니다.
문제: 프로그래머는 X1를 씁니다. X1.0을 의도했지만 컨트롤이 X1을 해석합니다. 설정에 따라 X0.0001로 표시됩니다.
이러한 이유: 타자 속도; 다른 프로그래밍 환경의 습관; 컨트롤의 기본값은 인치 값이라고 가정합니다.
결과: 재앙적 상황:1.0인치가 의도된 경우 기계가 0.0001인치 이동하거나, 작은 이동이 의도된 경우 기계를 빠르게 횡단합니다.
예방: 제어 장치가 지원하는 경우 소수점 프로그래밍을 활성화하거나 항상 소수점을 포함하는 규칙을 개발하십시오:X1.0 X1 아님 . 일부 상점에서는 프로그래밍 표준으로 소수점을 요구합니다. 중요: 컨트롤의 동작을 확인하세요. X1 그리고 X1.0 다르게 취급될 수 있습니다.
문제: 프로그램은 T03을 호출하지만 길이 보정을 위해 H02를 사용하므로 공구와 오프셋 간의 불일치가 발생합니다.
이러한 이유: CAM 포스트 프로세서 구성 오류 또는 수동 감독.
결과: 공구 길이나 직경 오프셋이 잘못되어 부품 치수가 잘못되거나 충돌이 발생할 수 있습니다.
예방: CAM 포스트 프로세서는 T 및 H/D 호출을 자동으로 쌍으로 연결해야 합니다. 수동 프로그래밍의 경우 각 도구 호출이 해당 오프셋과 일치하는지 확인하는 체크리스트를 사용하세요.
문제: 프로그램은 H 오프셋 호출을 포함하지만 G43을 잊어버리므로 오프셋이 활성화되지 않습니다.
이러한 이유: CAM 포스트 프로세서 누락 또는 수동 감독.
결과: 기계는 공구 길이 오프셋을 적용하지 않고 프로그래밍된 Z 위치로 이동하므로 부품에 충돌이 발생하거나 기계에 공기가 닿을 위험이 있습니다.
예방: 공구 교환 후 다음 순서를 따르십시오.
T02 M06
G00 G90 G54 X0 Y0 S5000 M03
G43 H02 Z1.0 M08
첫 번째 위치 지정 이동에서 G43을 분리하지 마십시오.
문제: 프로그램은 G42(오른쪽)가 필요할 때 G41(왼쪽)을 사용하거나 그 반대의 경우도 마찬가지입니다.
이러한 이유: 상승 대 기존 밀링 및 보정 방향에 대한 혼란.
결과: 벽이 너무 크거나 작아서 가공되어 허용 범위를 벗어난 부품이 발생합니다.
예방: CAM 소프트웨어가 자동으로 커터 보정을 생성하도록 하십시오. 수동으로 프로그래밍하는 경우 실제 부품을 실행하기 전에 작은 도구로 테스트하고 측정하세요.
문제: G02 또는 G03(호 이동)이 포함된 블록에 커터 보정을 적용합니다.
이러한 이유: 보상이 선형 이동에 적용되어야 한다는 이해가 부족합니다.
결과: 제어 경보; 보상이 제대로 적용되지 않았습니다.
예방: 항상 공구가 부품에서 떨어진 위치에 있는 선형 이동(G00 또는 G01)에 G41/G42를 적용하십시오.
문제: 프로그래머가 절삭 이동 전에 이송 속도를 지정하는 것을 잊어버렸습니다.
이러한 이유: CAM 포스트 프로세서 누락 또는 수동 감독.
결과: 제어 장치는 이전에 지정된 이송 속도를 사용하는데 이는 부적절할 수 있습니다. 이송 속도가 지정되지 않은 경우 일부 제어 장치에서는 경보가 울립니다. 다른 사람들은 너무 높거나 낮은 값을 기본값으로 설정할 수 있습니다.
예방: 항상 F을 지정하세요. 공구 교환 후 첫 번째 G01/G02/G03 블록에서. 이송 속도 출력을 강제하는 CAM 포스트 프로세서를 사용하세요.
문제: 칩 부하를 기준으로 계산된 이송 속도는 기계 강성, 공구 돌출 또는 부품 형상을 고려하지 않고 적용됩니다.
이러한 이유: 검증 없이 기본 CAM 피드 라이브러리에 의존합니다. 계산된 값이 실제로 작동할 것이라고 가정합니다.
결과: 도구 파손; 표면 마감 불량; 기계 과부하; 부품 편향.
예방: 보수적인 이송 속도(계산된 값의 50~70%)로 시작하고 성능을 확인한 후 점차적으로 증가시킵니다.
문제: 프로그램에 플런지 이동(Z축 절삭)이 포함되어 있지만 별도의 플런지 이송 속도가 지정되지 않았습니다.
이러한 이유: CAM 포스트 프로세서는 특별히 구성하지 않는 한 XY 절단과 동일한 플런지 피드를 사용할 수 있습니다.
결과: 공구는 일반적으로 플런지에 적합한 것보다 훨씬 높은 XY 이송 속도로 플런지되어 공구 과부하 또는 파손으로 이어집니다.
예방: 항상 플런지 이송 속도를 별도로 지정하십시오. CAM에서 포스트 프로세서가 G01 Z 이동을 적절한 F 값으로 출력하는지 확인하세요.
문제: 프로그램은 커터 보정(G41/G42)을 활성화하지만 G40으로는 취소하지 않습니다.
이러한 이유: 프로그래머 감독; CAM 후처리 프로세서가 누락되었습니다.
결과: 후속 이동이 예기치 않게 상쇄될 수 있습니다. 도구를 철회하면 충돌이 발생할 수 있습니다.
예방: 공구 변경 또는 프로그램 종료 전에 모든 G41/G42를 G40과 페어링하십시오. 대부분의 CAM 포스트 프로세서는 이를 자동으로 처리합니다. 실제로 작동하는지 확인하십시오.
문제: 프로그램은 고정 사이클(G81‑G89)을 사용하지만 G80으로 취소하지 않습니다.
이러한 이유: 감독; G00 또는 G01이 사이클을 취소한다고 가정합니다.
결과: 후속 G00/G01 이동은 고정 사이클의 일부로 해석되어 예상치 못한 동작이 발생할 수 있습니다.
예방: 고정 사이클 이후 위치 지정 이동 전에 G80을 포함합니다.
문제: 메인 프로그램이 서브프로그램(M98 P1000)을 호출했지만 서브프로그램 번호가 잘못 지정되었거나(O2000) 서브프로그램이 M99를 사용하여 복귀했지만 복귀 위치가 올바르지 않습니다.
이러한 이유: 번호 불일치; M99가 없습니다.
결과: 프로그램이 중지됩니다. 기계가 예상치 못한 블록으로 계속될 수 있습니다.
예방: 프로그램 헤더에 일관된 번호 지정 규칙과 문서 하위 프로그램 번호를 사용하세요.
문제: 프로그램에 원호 이동(G02/G03)이 포함되어 있지만 활성 평면(G17 XY, G18 XZ, G19 YZ)이 원호 방향과 일치하지 않습니다.
이러한 이유: CAM 포스트 프로세서 구성 오류 또는 수동 감독.
결과: 아크 블록의 경보를 제어합니다. 프로그램이 중지됩니다.
예방: 포스트 프로세서가 각 작업에 대해 올바른 평면 선택을 출력하는지 확인하세요.
문제: 프로그래밍된 시작점, 끝점 및 반경(R) 또는 중심(I,J,K)은 기하학적으로 가능한 호를 형성하지 않습니다.
이러한 이유: 계산 오류; CAM 출력의 반올림; CAM과 제어 사이의 공차 불일치.
결과: 경보를 제어합니다. 프로그램이 중지됩니다.
예방: 가능하면 R 형식보다는 I,J,K 형식(중심 좌표)을 사용하십시오. 더 정확한 호 정의를 제공하기 때문입니다. 제어 기대치에 맞게 CAM 출력 허용치를 설정합니다.
문제: CAM 포스트 프로세서는 G41/G42를 출력하지만 D 오프셋은 출력하지 않거나 G43은 H 오프셋을 출력하지 않습니다.
이러한 이유: 사후 프로세서 구성 오류입니다.
결과: 보상이 적용되지 않습니다. 부품 치수가 잘못되었습니다.
예방: 포스트 프로세서 출력 H 및 D 호출을 확인합니다. 제작 전 샘플 프로그램으로 테스트해 보세요.
문제: 기계의 공구는 공구 오프셋 #2를 사용하여 설정되었지만 프로그램은 H03을 호출합니다.
이러한 이유: 설치 문서가 불완전합니다. 설정과 프로그래밍 사이의 통신 실패.
결과: 공구 길이가 잘못되었습니다. 충돌 가능성이 있습니다.
예방: 공구 유형별로 공구 오프셋 수를 표준화하고, 오프셋 할당을 명확하게 문서화하고, 데이터 전송 기능이 있는 공구 프리세터를 사용하여 오프셋을 제어 장치에 직접 로드하세요.
문제: 서버에 최신 버전이 있는 동안 운영자는 이전 버전의 프로그램을 로드합니다.
이러한 이유: 열악한 파일 관리; 여러 위치에 있는 여러 개의 프로그램 사본.
결과: 오래된 도구 경로로 가공된 부품 스크랩하세요.
예방: 프로그램 파일에 대한 단일 정보 소스를 구현합니다. 로컬 복사본이 아닌 서버에서 강제로 로드하는 DNC 시스템을 사용하세요.
문제: 프로그램에는 도구 할당, 작업 오프셋 또는 특별 고려사항을 설명하는 설명이 부족합니다.
이러한 이유: 시간 압박; 프로그램이 설명이 필요없다고 가정합니다.
결과: 다른 운영자가 프로그램을 실행할 때 설정 오류가 발생합니다. 나중에 문제를 해결하는 데 어려움이 있습니다.
예방: 모든 프로그램에 대한 헤더 설명을 포함합니다:
새로운 프로그램이든 개정된 프로그램이든 실행하기 전에 다음을 확인하십시오:

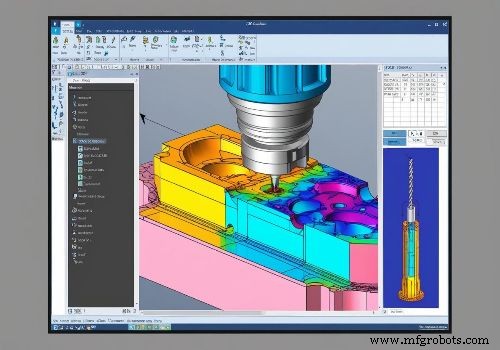

먼저 시뮬레이션하지 않고 기계에서 새 프로그램이나 수정된 프로그램을 실행하지 마십시오. CAM 시뮬레이션, G 코드 백플로팅 또는 기계의 그래픽 모드를 사용하십시오. 시뮬레이션은 손상이 발생하기 전에 오류를 포착합니다.
중요하거나 위험성이 높은 프로그램의 경우:
복잡하거나 비용이 많이 드는 부품의 경우 가공하기 전에 다른 프로그래머가 코드를 검토하도록 하십시오. 두 번째 눈은 원래 프로그래머가 놓친 오류를 포착합니다.
이러한 20가지 CNC 프로그래밍 실수는 무작위가 아닙니다. 그들은 각각 명확한 근본 원인이 있는 예측 가능한 범주로 묶입니다. 이러한 패턴을 이해하면 오류 방지가 추측에서 벗어나 체계적인 규율로 전환됩니다. 가장 효과적인 프로그래머는 단순히 실수를 줄이는 것이 아니라 실수를 조기에 감지하고 시스템이 시작되기 전에 제거합니다.
문서화되고 분석된 모든 오류는 예방 시스템을 강화할 수 있는 기회입니다. 시간이 지남에 따라 실수 빈도는 줄어듭니다. 프로그래머가 초인적이기 때문이 아니라 프로세스가 본질적으로 오류 방지 기능을 갖추기 때문입니다.
문제가 있는 프로그램을 디버깅하는 데 도움이 필요하십니까? CNC 프로그래밍 문제에 대한 전문적인 지원을 받으려면 당사 응용 엔지니어링 팀에 문의하세요.
