CNC 가공의 5개 축 이해:각 축이 중요한 이유

5축 가공에서 축이란 무엇입니까? 왜 각각이 필요합니까?

읽는 데 4분

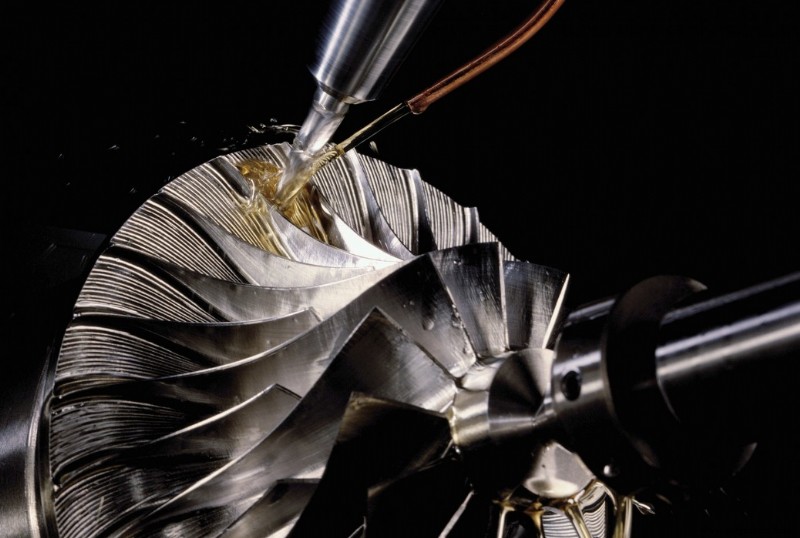

CNC 가공은 고정밀 부품을 생산하기 위해 단단한 블록에서 재료를 제거하는 정밀 절삭 공정입니다. 기존의 3축 기계는 X, Y, Z를 따라 이동하지만 5축 CNC는 2개의 회전축(A와 B)을 추가하여 5방향으로 동시에 이동할 수 있습니다. 이 기능은 3축 기계가 따라올 수 없는 설계 유연성과 생산 효율성을 제공합니다.

5축 가공의 역사

3축 가공이 수십 년 동안 제조업을 지배했지만 5축 개념은 1958년 수치 제어 실험에 뿌리를 둔 GoldenE.Herrin의 1995년 기사에서 처음 등장했습니다. 선구적인 기계인 CincinnatiMilacron 전기 트레이싱 수직 밀은 미 공군을 위해 제작되었으며 현대 다축 기술의 토대를 마련했습니다.

처음에는 불가능하다고 여겨졌던 5축 가공의 비전은 컴퓨터 하드웨어와 설계 소프트웨어의 발전 덕분에 현실이 되었습니다. 오늘날 AutodeskFusion과 같은 CAM 도구는 코드 생성을 단순화하여 디자이너가 5개 축 모두를 따라 원활하게 움직이는 도구 경로를 만들 수 있도록 해줍니다. 그 결과 설정 속도가 빨라지고 수동 편집이 줄어들며 일관성이 향상됩니다.

축에 관한 모든 것

CNC 가공의 5개 축은 도구나 공작물이 동시에 따라갈 수 있는 경로입니다.

• X, Y, Z: 르네 데카르트(René Descartes)가 소개한 고전적인 데카르트 좌표. 이러한 축은 3차원 공간의 주요 선형 동작을 정의합니다.
• 답: X축을 중심으로 회전하여 공작물의 X 방향을 기준으로 도구 방향을 변경합니다.
• B: Y축을 중심으로 회전하여 Y방향을 따라 방향을 변경합니다.

C이지만 축(Z축을 중심으로 한 회전)은 이론적으로 존재하지만 표준 CNC 가공에서는 거의 사용되지 않습니다. 기계는 사용되는 회전축에 따라 다양한 스타일로 구성됩니다. 예를 들어, 트러니언형 기계는 A와 C를 사용하고, 회전형 기계는 B와 C를 사용하며, 각각은 특정 부품 형상에 고유한 이점을 제공합니다.

5축 시스템의 이점

A축과 B축을 추가하면 제조 가능성이 극적으로 확장됩니다.

• 무제한 도구 접근 방식: 절삭 공구는 어느 각도에서나 복잡한 형상에 도달할 수 있으므로 공작물의 위치를 변경하지 않고도 진정한 언더컷이 가능합니다.
• 처리 감소: 자재 이동 횟수가 줄어들수록 주기 시간이 단축되고 인건비가 낮아지며 인적 오류가 줄어듭니다.
• 향상된 표면 마감: 도구를 더 가깝게 정렬하면 진동이 줄어들고 후처리가 덜 필요한 표면이 더 부드러워집니다.
• 더 높은 생산성: 단순한 3축 작업이라도 5축 기계에서는 패스할 때마다 도구가 절단 표면에 접한 상태를 유지하므로 더 빠르게 실행됩니다.

AutodeskFusion과 같은 소프트웨어는 광범위한 도구 경로 라이브러리, 실시간 최적화, 최소한의 수동 연마를 제공하여 모든 부품이 최고 표준에 따라 제조되도록 보장함으로써 이러한 이점을 증폭시킵니다.
