오늘날의 경쟁이 치열한 제조 환경에서는 고급 도구를 채택하는 것이 필수적입니다. 이 CNC 가공 가이드는 핵심 원리와 기계 유형부터 재료, 툴링, 소프트웨어와 같은 주요 고려 사항에 이르기까지 기본 사항을 다룹니다. Autodesk Fusion은 이러한 프로세스를 간소화하여 CNC 작업 흐름을 최적화하고 생산성을 향상시키는 강력한 설계 및 제조 도구를 제공합니다. 마지막에는 Fusion의 가공, 시뮬레이션, 제조 확장 기능이 어떻게 현대 제조 분야의 성공을 지원하는지 알게 될 것입니다.
CNC(컴퓨터 수치 제어) 가공은 컴퓨터 시스템을 활용하여 공작 기계를 제어하는 고급 제조 기술로, 재료 절단, 밀링, 드릴링, 터닝 등 전통적으로 수작업이 필요했던 작업을 자동화하는 방법을 제공합니다. 이 프로세스는 놀라운 정밀도, 반복성 및 효율성으로 복잡한 부품을 생산할 수 있게 함으로써 제조에 혁명을 일으켰습니다. 산업이 기술적으로 더욱 발전함에 따라 CNC 가공은 항공우주부터 의료 기기까지 모든 분야에 사용되는 부품 생산에 없어서는 안 될 도구가 되었습니다.
CNC 프로세스에는 세 가지 주요 구성 요소가 포함됩니다.
CNC 가공은 CAD(Computer-Aided Design) 소프트웨어를 사용하여 부품의 디지털 모델을 생성하는 것으로 시작됩니다. 그런 다음 이 모델은 절삭 공구의 움직임을 제어하는 일련의 기계 판독 가능 명령으로 변환됩니다. 이 도구는 원재료와 상호 작용하여 과도한 재료를 제거하여 정밀하게 제작된 부품을 만듭니다. 이 접근 방식을 사용하면 디자인이 얼마나 복잡한지에 관계없이 복잡한 부품을 정확하게 복제할 수 있습니다.
CNC 기계는 다양한 형태로 제공되며 각각 특정 응용 분야에 적합합니다. 기계 선택은 재료 유형과 원하는 최종 결과에 따라 달라집니다. 다음은 몇 가지 일반적인 유형의 CNC 기계입니다.
밀링 머신은 가장 다재다능한 CNC 도구 중 하나입니다. 회전식 커터를 사용하여 고정된 작업물에서 재료를 제거하므로 평평한 표면, 슬롯 및 복잡한 형상을 형성하는 데 이상적입니다. 표준 3축 밀링 머신은 X, Y, Z축을 따라 이동을 제어합니다. 그러나 고급 기계에는 최대 5개의 축이 있어 매우 세밀하고 복잡한 부품을 쉽게 생산할 수 있습니다.
CNC 선반은 원통형 또는 원추형 부품 성형에 특화되어 있습니다. 절삭 공구가 형상을 형성하는 동안 공작물이 회전합니다. CNC 선반은 터닝, 페이싱, 드릴링과 같은 작업에 사용되므로 나사, 샤프트 및 기타 대칭 구성 요소와 같은 부품을 제조하는 데 이상적입니다. 이 기계는 자동차, 항공우주, 산업 제조 분야에서 널리 사용됩니다.
CNC 라우터는 목재, 플라스틱, 알루미늄과 같은 부드러운 재료를 작업하는 데 이상적입니다. 주로 캐비닛, 간판 및 기타 목공 프로젝트와 같은 응용 분야에 사용됩니다. CNC 라우터에는 일반적으로 3축 제어 기능이 있지만 보다 복잡한 설계를 위해 4축 또는 5축을 장착할 수도 있습니다.
CNC 플라즈마 절단기는 고온 플라즈마 제트를 사용하여 강철, 스테인리스강, 알루미늄과 같은 전기 전도성 재료를 절단합니다. 이러한 기계는 정밀도가 필수이지만 속도도 중요한 중부하 작업에 자주 사용됩니다. 플라즈마 절단은 특히 두꺼운 재료의 경우 레이저 절단과 같은 전통적인 방법보다 빠릅니다.
CNC 가공 공정은 부품이 정확한 설계 사양을 충족하는지 확인하는 데 필수적인 여러 주요 단계로 구성됩니다. 다음은 중요한 단계를 체계적으로 분류한 것입니다.
이 프로세스는 컴퓨터 지원 설계(CAD)로 시작됩니다. 엔지니어가 부품의 디지털 3D 모델을 생성하는 단계입니다. 이 모델은 생산에 필요한 정확한 형상, 치수 및 공차를 정의합니다.
CAD 모델이 완성되면 컴퓨터 지원 제조(CAM)로 이동합니다. 무대. CAM 소프트웨어는 설계를 G 코드나 M 코드와 같은 기계가 읽을 수 있는 명령으로 변환합니다.

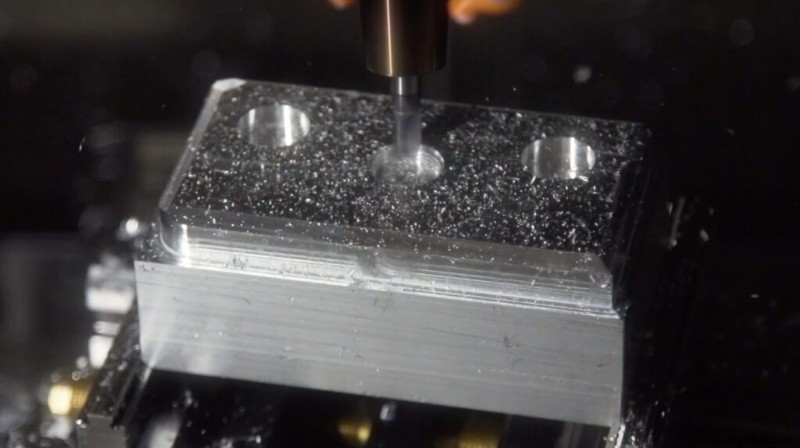

가공 단계에서 CNC 기계는 프로그래밍된 지침에 따라 재료를 절단, 성형 또는 드릴링합니다. 이 과정에는 점진적으로 최종 모양을 얻기 위해 여러 번 거치는 경우가 많습니다.

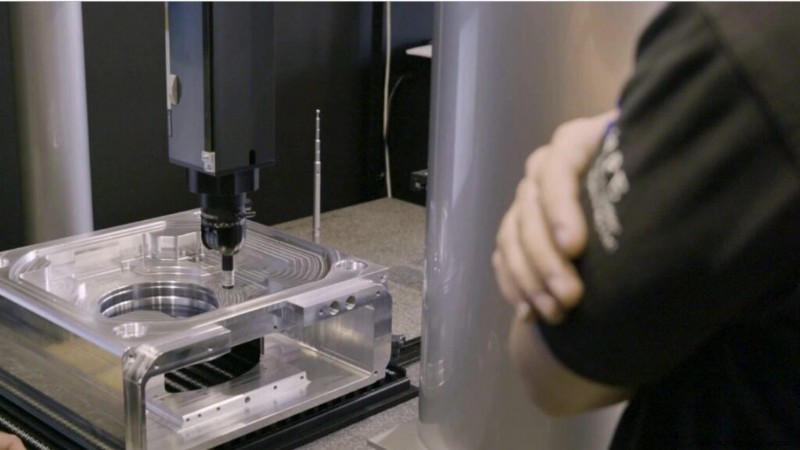

가공 후 부품은 디버링, 연마 또는 코팅과 같은 마무리 공정을 거칩니다. 그런 다음 디자인 사양을 충족하는지 검사합니다.
CNC 가공은 다양한 재료와 호환되며 각 재료는 응용 분야에 따라 고유한 이점을 제공합니다.
금속
알루미늄은 가볍고 기계 가공이 쉬운 금속으로 자동차 및 항공우주 산업에서 경량화가 필수적인 부품에 흔히 사용됩니다. 강도와 내구성이 뛰어난 강철은 무거운 하중에 대한 복원력이 뛰어나 구조 및 산업 분야에 널리 사용됩니다. 가볍고 부식 방지 특성이 뛰어난 티타늄은 재료 수명과 신뢰성이 중요한 항공우주 및 의료 산업에서 광범위하게 응용됩니다.
플라스틱
투명성 때문에 종종 선택되는 아크릴은 디스플레이 케이스나 조명 커버를 만드는 데 일반적으로 사용됩니다. 내구성과 내충격성으로 유명한 나일론은 응력과 마찰을 견딜 수 있는 기어나 베어링과 같은 기계 부품에서 흔히 발견됩니다.
복합
탄소 섬유는 가볍고 매우 강하므로 소재 강도와 무게 감소가 우선시되는 스포츠 장비 및 항공우주 부품과 같은 고성능 응용 분야에 적합합니다.
CNC 툴링
적절한 절단 도구의 선택은 CNC 가공의 효율성과 품질에 중요한 역할을 합니다. 엔드밀은 주로 재료를 절단하고 성형하는 밀링 작업에 사용되는 반면, 드릴은 다양한 재료에 구멍을 뚫는 데 필수적입니다. 선반 도구는 CNC 선반의 선삭 작업을 위해 특별히 설계되어 원통형 부품의 정밀한 성형 및 마무리가 가능합니다. 각 도구 선택은 가공 프로세스의 정확성, 속도 및 전반적인 품질에 영향을 미칩니다.
CNC 가공은 기존 제조 방법에 비해 많은 이점을 제공하므로 다양한 산업 분야에서 선호됩니다.
가장 주목할만한 이점 중 하나는 높은 정밀도와 정확성입니다. CNC 기계는 종종 1/1000인치 이내의 매우 엄격한 공차를 달성할 수 있습니다. 이러한 정밀도 수준은 사소한 편차라도 안전이나 성능에 영향을 미칠 수 있는 항공우주, 의료 기기, 자동차 제조와 같은 산업에서 매우 중요합니다.
또 다른 중요한 이점은 CNC 가공이 제공하는 일관성과 반복성입니다. 일단 프로그래밍되면 이러한 기계는 첫 번째 부품이든 천 번째 부품이든 동일한 부품을 일관되게 생산할 수 있습니다. 이러한 기능은 균일성을 보장하므로 CNC 가공은 품질 유지가 중요한 대량 생산에 이상적입니다.
CNC 가공은 또한 놀라운 유연성을 제공합니다. 이 기계는 다양한 재료로 작업할 수 있으며 다양한 부품과 디자인에 빠르게 적응할 수 있습니다. 이러한 다용성 덕분에 프로토타입 제작과 대규모 생산 모두에 적합하므로 제조업체는 작업 간을 쉽게 전환할 수 있습니다.
마지막으로 CNC 가공은 속도와 효율성이 뛰어납니다. 대부분의 제조 공정을 자동화함으로써 생산 시간을 크게 단축합니다. CNC 기계는 연중무휴 24시간 지속적으로 작동할 수 있는 능력을 통해 처리 시간을 단축하고 생산성을 향상시킵니다. 이러한 자동화는 출력을 향상시킬 뿐만 아니라 리드 타임을 단축시켜 CNC 가공을 다양한 응용 분야에 효율적이고 비용 효과적인 솔루션으로 만들어줍니다.
이러한 정밀도, 일관성, 유연성 및 효율성의 조합은 CNC 가공을 현대 제조의 초석으로 자리매김하고 있습니다.
CNC 가공은 다용성과 정밀도로 인해 광범위한 산업 분야에서 응용되고 있습니다.
항공우주 분야에서 CNC 가공은 터빈 블레이드, 엔진 부품, 항공기 구조 요소와 같은 중요한 부품을 만드는 데 사용됩니다. 공차가 엄격하고 가벼운 재료로 부품을 생산할 수 있는 능력 덕분에 CNC 가공은 항공우주 제조의 핵심 기술이 되었습니다.
자동차 산업은 엔진 블록, 변속기 부품, 맞춤형 차량 개조 등의 부품을 CNC 가공에 크게 의존하고 있습니다. CNC 가공의 정밀도는 이러한 부품이 안전 및 성능 표준을 충족함을 보장합니다.
의료 분야에서는 의료 기기, 보철물, 임플란트 및 수술 도구를 생산하기 위해 CNC 가공을 사용합니다. 티타늄과 같은 생체적합성 재료를 다루는 CNC의 능력과 복잡한 형상을 정밀하게 제작하는 능력은 의료 제조에서 매우 중요합니다.
전자 제품 제조에서는 민감한 전자 회로를 수용하는 인클로저, 브래킷 및 구성 요소를 만드는 데 CNC 가공이 사용됩니다. 높은 수준의 정밀도로 인해 부품이 완벽하게 결합되어 내부 부품이 손상되지 않도록 보호됩니다.
CNC 가공은 오늘날 제조에 있어 가장 필수적인 기술 중 하나가 되었으며 따라서 제한된 인간 개입으로 매우 정확하고 복잡한 부품을 생산하는 데 효과적으로 사용될 수 있습니다. Autodesk Fusion의 CAD(Computer-Aided Design)와 CAM(Computer-Aided Manufacturing)의 통합은 Autodesk Fusion에서 CNC 가공과 관련된 작업 흐름을 원활하게 하는 강력한 수단을 제공합니다.
통합 CAD/CAM 환경
Fusion은 CAD와 CAM 기능을 결합하여 부품 설계에서 가공 도구 경로 생성까지 원활한 전환을 가능하게 합니다. 설계 변경 사항은 CAM 환경에서 자동으로 업데이트되어 오류를 제거하고 작업 흐름 속도를 높입니다. 이러한 통합으로 데이터 변환 문제가 최소화되고 설계에서 생산으로의 전환이 가속화됩니다.
도구 경로 생성 및 최적화
Fusion의 CAM 모듈은 3D 형상을 기반으로 도구 경로를 생성하여 2D 윤곽, 3D 밀링, 드릴링 및 터닝과 같은 전략을 지원합니다. 사용자는 이송 속도, 절단 속도 및 도구 선택을 미세 조정하여 다양한 재료에 맞게 최적화할 수 있습니다. 이러한 기능은 가공 정밀도를 향상시키고, 생산 시간을 단축하며, 도구 마모를 최소화하면서 우수한 표면 마감을 제공합니다.
가공 시뮬레이션

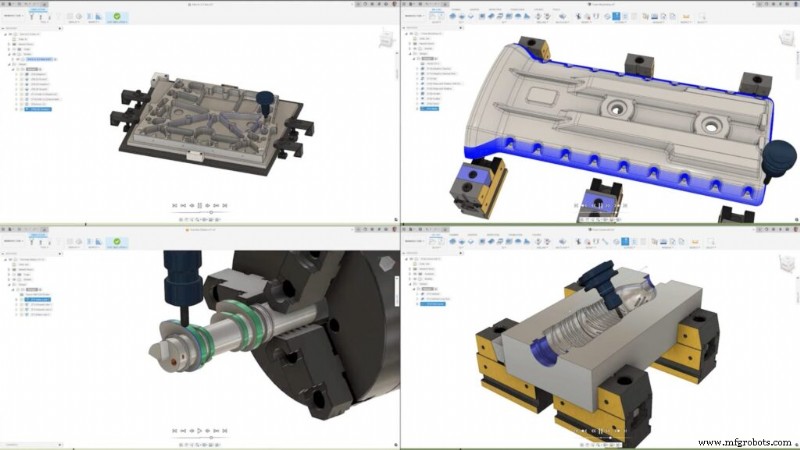

Fusion은 전체 가공 프로세스를 시뮬레이션하여 도구 이동, 재료 제거 및 충돌과 같은 잠재적 오류를 시각적으로 표현합니다. 이를 통해 사용자는 생산 전에 도구 경로를 조정하여 실제 프로토타입의 필요성을 줄이고 재료 낭비를 줄이고 운영 위험을 완화할 수 있습니다.
적응형 삭제
Fusion의 적응형 클리어링 기능의 고효율 황삭 전략은 일관된 도구 사용과 신속한 재료 제거를 보장합니다. 이러한 접근 방식은 황삭 시간을 단축하고 공구 수명을 연장하며 절삭 공구 비용을 절감합니다.
다축 가공
3축, 4축, 5축 CNC를 지원하는 Fusion을 사용하면 단일 설정으로 복잡한 형상을 생성할 수 있습니다. 이 기능은 복잡한 모양의 가공을 단순화하고 필요한 설정 수를 줄이며 시간을 절약하는 동시에 정렬 정확도를 보장합니다.
후처리
Fusion의 사용자 정의 가능한 포스트 프로세서는 도구 경로를 다양한 CNC 기계와 호환되는 G 코드로 변환합니다. 이는 광범위한 호환성을 보장하고, 코드 생성을 단순화하며, 프로그래밍 오류 가능성을 줄여줍니다.
클라우드 기반 공동작업
Fusion의 클라우드 플랫폼은 실시간 협업을 촉진하여 팀원들이 프로젝트에 원활하게 액세스하고, 편집하고, 공유할 수 있도록 해줍니다. 이러한 중앙 집중화는 버전 제어를 개선하고 분산된 팀 간의 더 나은 커뮤니케이션을 보장합니다.
Autodesk Fusion은 진정한 CNC 가공을 설계, 도구 경로 생성, 시뮬레이션 및 제조가 모두 하나로 결합된 통합 솔루션으로 만들었습니다. 전체 작업 주기에 대한 이러한 전체적인 접근 방식은 컨셉부터 최종 생산까지 프로세스를 가속화합니다. 강력한 도구 경로 최적화, 시뮬레이션, 다축 가공 지원 및 클라우드 협업을 통해 Fusion은 정밀도 향상, 비용 절감, 생산성 향상을 추구하는 모든 제조업체의 손에 있는 판도를 바꾸는 도구로 우뚝 섰습니다.
항공우주, 자동차, 의료 기기와 같은 산업에서 제작, 시뮬레이션 및 가공 환경이 비교할 수 없는 가치를 요구하는 곳에서는 정밀도와 품질이 삶과 죽음 사이에 서 있습니다. CNC 가공 기능을 처리하기 위해 Autodesk Fusion을 사용하는 제조업체는 속도, 정확성 및 효율성을 위해 생산 프로세스를 최적화하면서 이러한 공격적인 시장에서 경쟁력을 유지할 수 있습니다.
