CNC 가공 플라스틱 부품의 지연 변형 관리:원인, 진단 및 예방

가공 후에는 괜찮아 보이지만 나중에 변경됩니다

금속과 달리 플라스틱은 본질적으로 단단하지도 않고 치수 안정성도 없습니다. 이는 가공 후 오랫동안 나타날 수 있는 명확한 시간 의존적 반응을 나타냅니다.

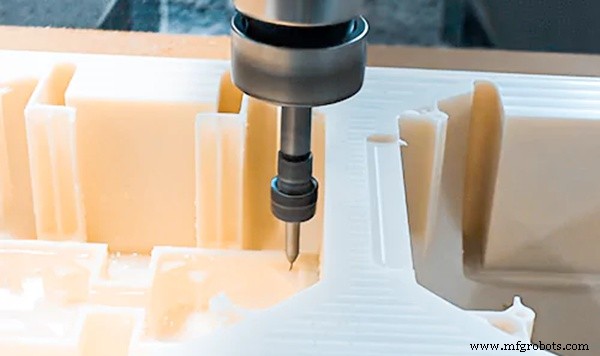

CNC 절단 중에 부품이 일시적인 평형 상태에 있을 수 있습니다.

• 절단하는 동안 고정 장치가 재료를 제자리에 고정합니다.
• 가공이 끝나면 외부 구속조건이 해제됩니다.
• 시간이 지남에 따라 내부 스트레스가 재분배되기 시작합니다.

결과적으로 부품은 외부 힘이 없더라도 자체적으로 점진적으로 변형될 수 있습니다.

이러한 차원 변화는 일반적으로 세 가지 형태로 나타납니다:

• 뒤틀림
• 치수 수축 또는 팽창
• 국부 비틀림 변형

변형이 나중에 나타나는 이유는 무엇인가요?

플라스틱 부품은 가공 후 초기 모양을 유지하는 경우가 많지만 다음 시간 또는 며칠에 걸쳐서만 변형됩니다.

1. 잔류 응력 해제

잔류 응력은 두 가지 주요 원인, 즉 재료 자체의 제조 이력(예:사출 성형 또는 압출)과 공구 압력 및 마찰로 인한 표면 응력을 유발하는 가공 공정 자체에서 발생합니다.

CNC 절단 중:

• 자료가 로컬에서 제거되었습니다.
• 원래 스트레스 균형이 깨졌습니다.
• 내부 구조의 제약이 사라집니다.

그러나 남은 스트레스는 즉시 무너지지 않습니다. 대신, 재료는 몇 시간 또는 며칠에 걸쳐 분자 사슬이 천천히 이동하고 새로운 평형을 향해 재배열되는 응력 완화 과정을 거칩니다. 일반적인 결과로는 뒤틀림, 뒤틀림, 국부적인 치수 표류 등이 있습니다.

2. 분자 사슬 “기억 효과”

폴리머는 긴 사슬 분자입니다. 고속 CNC 절단은 스프링을 늘리는 것과 마찬가지로 가공된 표면 근처에서 체인을 늘리거나 방향을 지정하거나 부분적으로 끊을 수 있습니다. 가공 직후에는 이러한 체인이 완전히 반응하지 않아 부품의 모양이 일시적으로 유지됩니다. 시간이 지남에 따라 온도 변화에 따라 체인이 점차 원래의 컬링 상태로 돌아가 수축이나 변형이 발생합니다.

3. 열팽창 후유증

적절한 냉각을 하더라도 절단 영역은 POM의 녹는점이나 PMMA의 유리 전이 온도에 근접하는 온도에 도달할 수 있습니다. 부품의 온도 분포는 가공 직후 고르지 않은 경우가 많습니다. 실온까지 완전히 냉각되면(경우에 따라 몇 시간이 소요됨) 치수 변화가 발생할 수 있으며, 특히 열이 더 천천히 방출되는 두꺼운 벽 부분에서는 더욱 그렇습니다.

4. 수분 흡수로 인한 부피 변화

PA와 같은 흡습성 플라스틱은 공기 중 수분을 흡수합니다. 가공 후 수분이 점차 재료에 침투하여 분자 간격이 변경되고 부품이 약간 팽창합니다. 표면에서는 빠르고 내부에서는 느린 흡수가 고르지 않아 차등 변형이 발생하여 결국 변형이 발생할 수 있습니다.

5. 가공 및 클램핑 응력 해제

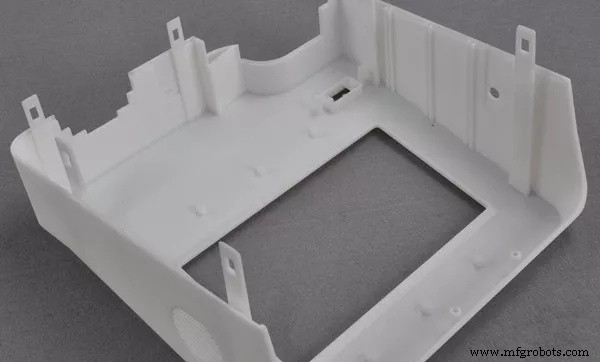

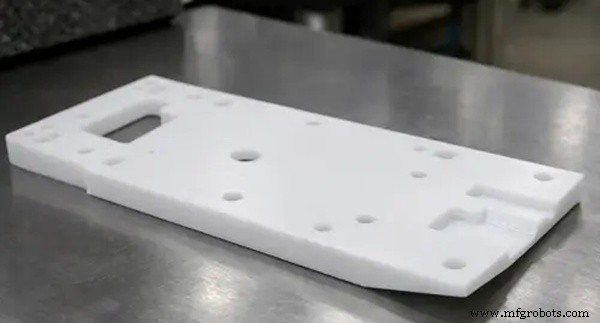

가공 중에 부품은 상당한 힘으로 고정됩니다. 고정 장치의 제약으로 인해 실제 변형이 가려질 수 있으며, 절단하면 추가적인 잔류 응력이 발생할 수 있습니다. 부품이 제거되면 응력이 재분배되고 구조가 반동하며 치수가 변경됩니다. 벽이 얇은 부품과 대형 평면 구조물은 특히 취약합니다.

해결책:지연된 변형을 제어하는 방법

목표는 변형을 완전히 제거하는 것이 아니라 응력 해제 경로와 속도를 관리하는 것입니다.

1. 저응력 재료 또는 안정화 등급을 선택하세요

내부 응력이 최소화된 재료나 다음과 같은 안정화 처리를 거친 재료를 우선적으로 사용하세요.

• 어닐링된 POM
• 안정화된 PA
• 스트레스가 적은 PC 등급

재료의 고유한 안정성에 따라 변형 가능성의 상한이 크게 결정됩니다.

2. 대칭적인 단계별 가공 채택

한쪽에서만 많은 양의 재료를 제거하지 마십시오. 대신, 양면에 균형 잡힌 기계 가공을 사용하고 층별로 재료를 제거하여 전체적인 강성이 갑작스럽게 손실되는 것을 방지하십시오. 이러한 접근 방식은 갑작스러운 스트레스 해소를 줄여줍니다.

3. 거친 가공 후 응력 안정화를 위한 시간 허용

초벌 절단 후 부품을 실온에 12~24시간 동안 방치한 후 마무리 작업을 수행합니다. 이 단계를 수행하면 배송 후 치수 변동이 크게 줄어들 수 있습니다.

4. 절삭열 및 가공 응력 제어

매개변수 최적화:

• 얕은 절삭 깊이와 높은 스핀들 속도 사용
• 무딘 도구를 피하세요.
• 절단 온도 상승을 모니터링하고 제한합니다.

이러한 조치는 가공 중에 발생하는 2차 응력을 최소화합니다.

5. 흡습성 물질의 습도 관리

PA 및 유사한 플라스틱의 경우:

• 부품을 습도가 조절된 곳에 보관하세요.
• 필요한 경우 수분을 조절하세요.
• 갓 가공된 부품을 습도가 높은 환경에 노출시키지 마세요.

적절한 수분 조절은 치수 안정성을 크게 향상시킬 수 있습니다.

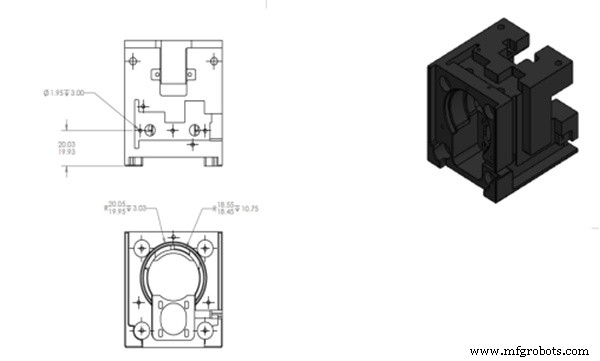

사례 연구:POM 구조 구성 요소의 변형 지연

엄격한 공차가 요구되는 자동화 장비의 구조 부품:

• 소재:블랙 POM
• 크기:66×66×72mm
• 공차:ISO2768‑MK
• 특징:깊은 구멍과 다중 구멍 위치를 갖춘 평평한 표면.
• 응용 분야:정밀 조립 위치 지정

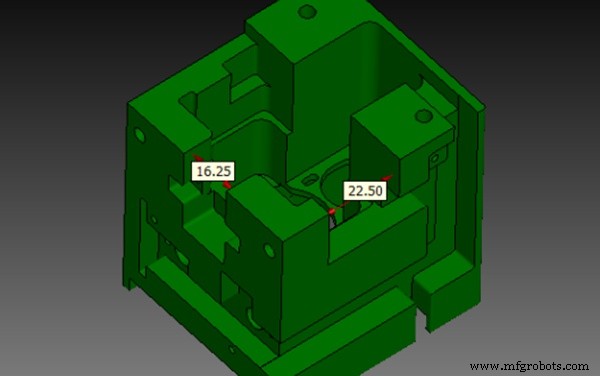

초기 상황

즉각적인 가공 후 검사 공개:

• 평탄도가 요구 사항을 충족했습니다.
• 공차 내에서 구멍 위치 정확도
• 배송시 이상이 없습니다.

그러나 24시간 이후:

• 개구 구조가 안쪽으로 0.2mm 줄어들었습니다.
• 조립 중에 구멍 정렬이 어긋났습니다.
• 일괄 일관성이 불안정해졌습니다.

초기 시도(무효)

엔지니어링 팀은 먼저 도구 문제를 의심하고 다음을 시도했습니다.

• 절삭 도구 교체
• 이송 속도를 줄입니다.
• 마무리 패스 증가.

이러한 조정에도 불구하고 24시간 후에도 변형이 지속되었습니다.

근본 원인 분석

추가 리뷰가 발견되었습니다:

• 원재료의 잔류 내부 응력.
• 한쪽에서만 큰 재료 제거.
• 가공 중 고정 장치 클램핑으로 인해 변형이 숨겨졌습니다.

실제로 가공은 응력을 제거하기보다는 변형을 일시적으로 억제했을 뿐입니다.

최종 최적화 전략

프로세스 변경 사항은 다음과 같습니다:

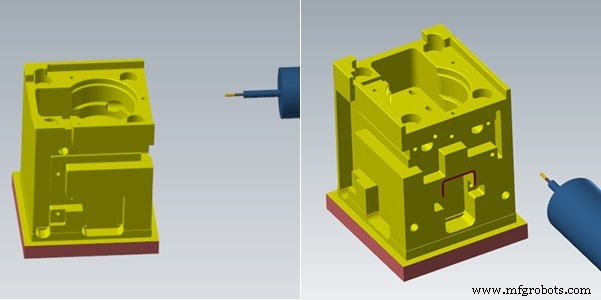

• 양면 단계별 가공으로 전환
• 황삭 가공 후 24시간 휴식을 허용합니다.
• 마무리 작업 중 얕은 절삭 깊이 사용
• 검사 전 최종 안정화 기간을 추가합니다.

최종 검사는 온도 및 습도가 제어되는 환경에서 부품이 안정화된 후에만 수행되었습니다.

최종 결과

최적화 후 결과:

• 지연 변형이 거의 제거되었습니다.
• 평탄도는 0.1mm 이내로 유지됩니다.
• 일괄 일관성이 크게 향상되었습니다.

결론

CNC 가공 플라스틱 부품의 변형 지연은 근본적으로 가공 정확도 문제라기보다는 시간에 따른 응력 완화 과정입니다. 가장 효과적인 완화 방법은 다음과 같습니다.

• 신중한 소재 선택.
• 최적화된 가공 전략.
• 스트레스 해소 시기를 제어합니다.

목표는 최종 마감이나 검사 전에 응력을 풀어 납품 후 치수 변화를 방지하는 것입니다.
