CNC 가공 복잡성 감소:주요 과제 및 입증된 최적화 전략

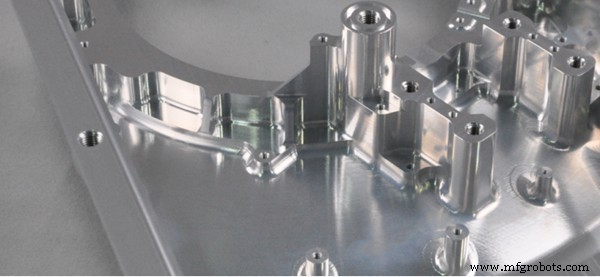

깊고 좁은 홈과 간격이 좁은 구조

방열판 및 밸브 본체와 같은 부품에는 무게를 줄이고 열 방출을 높이기 위해 깊고 좁은 홈과 촘촘하게 채워진 얇은 벽 리브가 있는 경우가 많습니다. CNC 가공에서 이러한 기능은 몇 가지 중요한 문제를 야기합니다:

• 깊은 슬롯에는 긴 모서리 커터가 필요합니다. 공구 오버행이 직경을 초과하면 탄성 편향과 떨림이 발생하여 치수 부정확성과 표면 결함이 발생할 수 있습니다.
• 좁은 홈의 제한된 공간은 칩 배출을 방해하여 칩 걸림 및 공구 파손 위험을 증가시킵니다.
• 냉각수는 깊고 좁은 부위에 침투하기 어렵기 때문에 열이 축적되어 부품이 변형되고 정밀도가 저하됩니다.

최적화 기술

• 설계 중에는 슬롯을 넓히거나 깊이를 줄여 도구 직경 대 깊이 비율이 허용 가능한 한도 내에 유지되도록 합니다.
• 고강성, 작은 직경의 공구 또는 견고한 클램핑 지지대와 결합된 긴 모서리 커터를 사용하십시오.
• 절삭유 흐름을 늘리거나 칩 배출 채널을 통합합니다.
• 재설계가 불가능할 경우 단계적 가공 접근 방식을 채택하세요. 거친 가공으로 벌크 재료를 제거한 다음 최종 가공을 통해 최종 공차를 달성합니다.

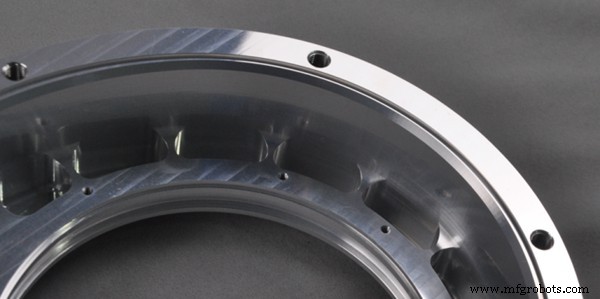

반경이 작고 모서리 간격이 불완전한 구조물

내부 코너 반경이 너무 작으면 EDM이나 수동 마무리가 필요한 경우가 많습니다. 주요 과제는 다음과 같습니다:

• 도구 직경 제한 :작은 반경의 코너에는 작은 도구가 필요하지만, 깊은 공동에는 강성에 의해 최소 직경이 제한되는 긴 도구가 필요합니다.
• 공구 경로 잔여물 :도구 반경이 지정된 코너 반경을 초과하면 재료가 남아 "데드 매듭"이 생성됩니다.
• 추가 프로세스 단계 :제거할 수 없는 코너에는 EDM이 필요하며 클램핑 오류와 사이클 시간이 추가됩니다.

최적화 기술

• 설계가 허용하는 경우 내부 반경을 늘려 표준 도구를 사용하여 단일 가공 패스를 가능하게 합니다.
• 채터링을 유발하는 갑작스러운 방향 변경을 방지하려면 모서리에 나선형 또는 원형 호 피드 패턴을 적용하세요.
• 문제가 있는 부분을 외부 모서리로 재설계하거나 공정 노치를 추가하여 가공을 단순화하세요.

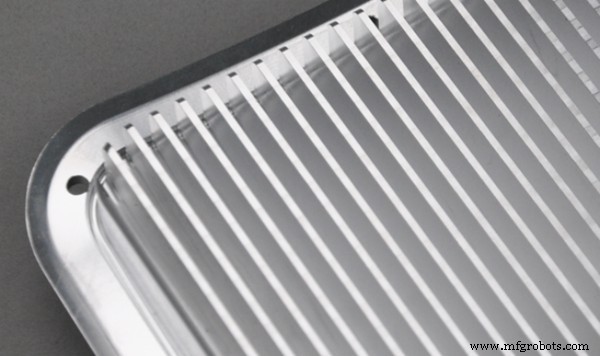

얇은 벽 구조

벽이 얇은 부품은 가볍지만 절단 시 변형 및 진동에 취약합니다.

• 강성이 좋지 않음 :얇은 벽은 강성이 부족하여 가공 중 탄성 변형이 발생합니다.
• 클램핑 문제 :과도한 체결력으로 인해 부품이 휘게 됩니다. 힘이 부족하면 위치가 불안정해집니다.
• 공명 위험 :낮은 고유 주파수는 절단 주파수와 일치하여 표면 품질을 저하시킬 수 있습니다.

최적화 기술

• 설계 중에 리브나 임시 지지대를 추가하고 가공 후에 제거합니다.
• 진공 흡입 컵이나 저융점 합금 필러와 같은 보조 지지대를 사용하세요.
• 별도의 황삭 및 정삭; 마무리 작업 중에는 가벼운 절단, 높은 스핀들 속도 및 빠른 이송 속도를 사용합니다.

사례 연구:전기 트럭 방열판 하우징의 가공 최적화

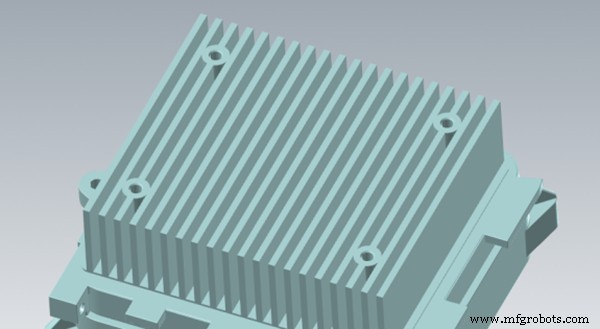

ADC12 알루미늄으로 제작되고 159×135×67mm 크기의 방열판 하우징은 파워트레인 열을 분산시키기 위해 깊은 홈이 있는 조밀한 핀 구조를 갖추고 있습니다. 초기 분석에서는 몇 가지 병목 현상이 발견되었습니다.

설계 관련 가공 과제

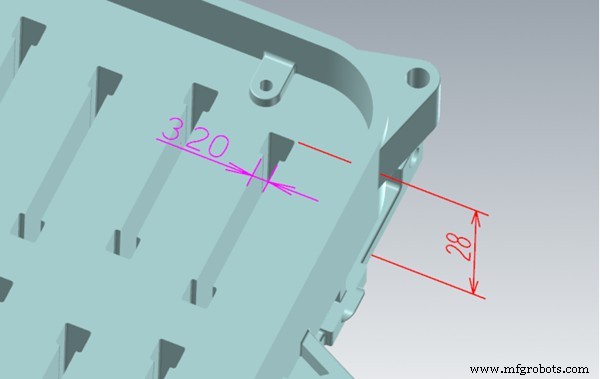

1. 터무니없이 깊고 좁은 홈

3.2mm의 홈 폭과 28mm의 깊이에는 오버행이 29mm를 초과하는 3mm 긴 플루트 커터가 필요했기 때문에 강성이 낮고 공구 파손 위험이 높으며 사이클 시간이 길어지고 Ra1.6 달성이 어려워졌습니다.

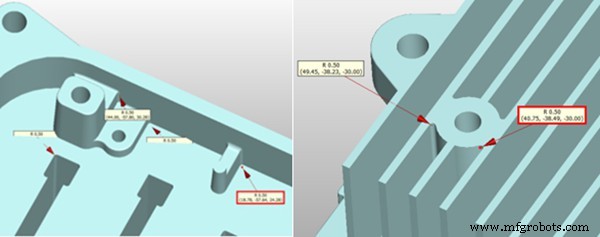

2. 매우 작은 코너 반경

28mm의 캐비티 깊이에는 3mm 커터가 필요했지만 R1.5 반경은 설계의 R0.5 코너를 가공할 수 없어 EDM 제거가 필요한 재료가 남게 되었습니다.

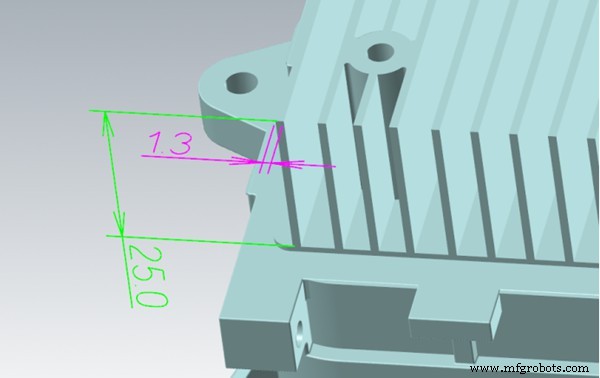

3. 얇은 국부 벽 두께

두께가 1.2mm, 높이가 25mm에 불과한 핀은 밀링 중에 진동과 휘어짐이 발생하기 쉬우며 치수 안정성이 저하되었습니다.

최적화된 가공 계획 및 결과

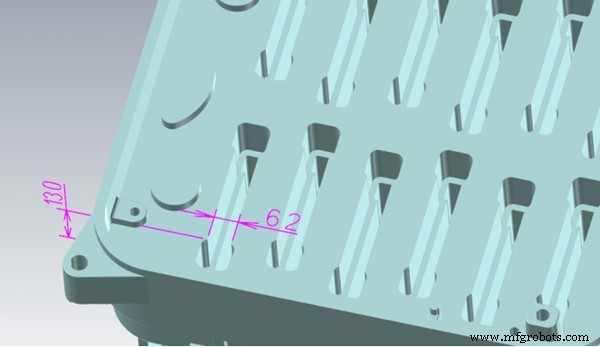

1. 계단식 홈 디자인

28mm 홈은 분할되었습니다. 아래쪽 15mm는 3mm 너비를 유지했습니다. 상단 13mm가 6.2mm로 넓어졌습니다. 먼저 6mm 커터로 상단 부분을 가공한 다음 3mm 커터로 깊은 부분을 가공합니다. 각 도구는 안전한 길이 대 직경 비율 내에서 작동하므로 절단 매개변수가 3배 증가합니다. 총 사이클 시간은 2.8시간에서 1.1시간으로 줄었고 툴링 비용은 60% 감소했습니다.

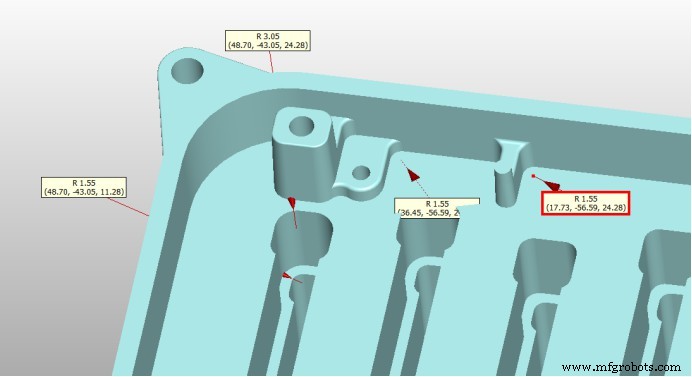

2. EDM을 제거하기 위해 코너 반경 확대

캐비티 바닥 반경을 R1.55로 늘리고 계단형 코너를 R3으로 늘림으로써 3mm 및 6mm 플랫 바닥 엔드밀을 사용한 직접 가공이 가능해졌으며 EDM 단계가 제거되고 치수 일관성이 향상되었습니다.

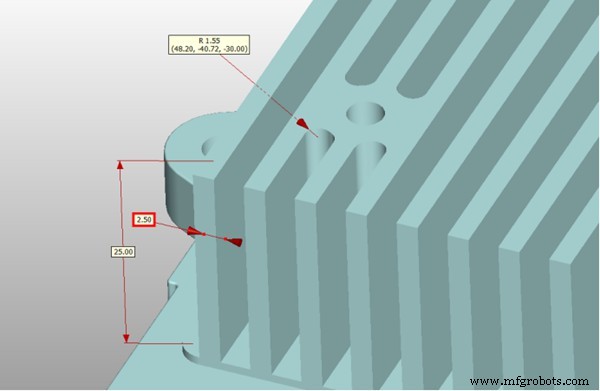

3. 두꺼운 얇은 벽

벽 두께가 1.3mm에서 2.5mm로 증가하여 편향을 억제하고 허용 오차 ±0.05mm를 달성했습니다.

가공 성능 비교

항목	이전	이후	개선
단일 부품 가공 시간	6.5시간	3.2시간	51% 감소
도구 소비	8~10개 도구/부품	도구/부품 4~6개	40% 감소
EDM 프로세스	보존	제거	2.5시간 절약
표면 거칠기	Ra1.6~3.2	Ra0.8~1.2	획기적인 개선

제조 최적화 권장 사항

• 도구 접근성 평가 :과도한 오버행을 방지하려면 슬롯 깊이를 공구 직경의 5배 미만으로 유지하십시오.
• 필렛 반경 선택 :표준 도구 크기와 일치하는 반경으로 내부 모서리를 설계하여 EDM 또는 수동 마무리 작업을 제거합니다.
• 핀 구조 조정 :가능하다면 간격이 촘촘한 깊은 슬롯을 계단식 구성으로 교체하고 벽 두께를 늘리거나 핀 수를 줄여 강성과 가공 가능성을 향상시킵니다.

복잡한 형상과 엄격한 공차에 대한 광범위한 경험을 바탕으로 WayKen은 DFM 피드백과 고급 전략을 통합하는 CNC 가공 솔루션을 제공합니다. 우리의 접근 방식은 주기 시간, 공구 비용, 불량률을 줄이는 동시에 일관된 고품질 부품을 보장합니다.

현대 기계 설계는 점점 더 복잡한 구조에 의존하고 있습니다. CNC 가공 제한을 무시하면 가공 어려움, 비용 초과 및 폐기가 발생할 수 있습니다. 공구 접근성, 얇은 벽 진동, 칩 배출 및 코너 반경 문제를 설계 초기에 해결함으로써 사소한 조정만으로도 제조 가능성과 비용 효율성이 크게 향상될 수 있습니다.
