예를 들어 제품을 만들었는데 부품이 완벽하게 맞아서 이음새가 보이지 않을 정도입니다. 이것이 바로 정밀 제조에 수반되는 것입니다. 즉, 부품을 만들 때 높은 정확성이 필요합니다. 이는 스마트폰, 의료 기기 등에서 볼 수 있듯이 현대 신뢰성의 기초가 되었습니다. 이 정밀 제조 가이드에서는 정밀 제조, 관련 단계 및 프로세스, 사용된 재료, 응용 분야 등과 관련된 모든 것을 논의할 것입니다.
정밀 제조는 완벽하게 맞는 부품을 생산하는 방법을 다룹니다. 재료를 절단하고 성형하는 특수 기계를 활용하고 완벽한 마무리를 제공하여 프로세스 전반에 걸쳐 매우 낮은 오류 마진을 보장합니다. 부품이 엉성하면 전자 장치가 약해지고 엔진이 파손되는 등의 결과를 초래할 수 있으므로 이는 필요합니다.
또한 요소는 높은 수준의 정확도가 요구되기 때문에 비행기, 의료 도구 및 자동차를 제작할 때 정밀 제조를 사용합니다. 이 프로세스가 없으면 우리가 매일 사용하는 거의 모든 것이 제대로 작동하지 않을 것입니다.
정밀 제조는 여러 단계로 이루어집니다.
절단을 시작하기 전에 DFM 검토가 매우 중요합니다. 부품의 설계를 확인하고 정확하게 제조할 수 있는지 확인하십시오. 이 단계에서는 잘못된 기능을 빠르게 발견하고 약점을 발견하여 비용과 시간을 절약할 수 있습니다.
여기에서는 CAD 소프트웨어를 활용하여 3D 모델을 자세하게 작성하고 있습니다. 다음으로 모델은 CAM 프로그래밍을 사용하여 기계 명령으로 변환됩니다. 기계가 어디로, 얼마나 빨리 움직여야 하는지, 그리고 절단 깊이도 지시합니다.
플라스틱, 알루미늄, 강철 등의 재료 선택은 부품이 원하는 결과에 따라 달라집니다. 다음으로 재료를 특정 크기로 절단한 후 열을 가하거나 세척하여 준비하는 단계; 이를 통해 처리 중에 일관되게 기능할 수 있습니다.
여기에는 재료를 기계에 적절하게 장착하고 단단한 그립으로 고정되도록 하는 것이 포함됩니다. 다음으로 기계의 영점을 설정합니다. 여기에 모든 측정의 기준점이 있습니다. 이 영점을 놓치면 아무리 작은 부분이라도 전체 부품이 잘못된 것입니다.
프로세스를 제어하는 단계입니다. 재료를 밀링하거나 뒤집거나 갈아서 제거하기로 결정할 수 있습니다. 금형 안에 캐스팅하거나 한 번에 한 레이어씩 인쇄할 수 있습니다. 어떤 방법을 선택하든 매우 정확하게 재료를 제거하거나 추가할 수 있습니다.
프로세스가 완료될 때까지 기다리면 안 됩니다. 중간에 멈추고 중요한 치수를 확인하기 위해 프로브, 게이지 또는 캘리퍼를 사용하여 측정을 수행합니다. 불규칙한 부분을 발견했다면 지금이 이를 조정해야 할 때입니다.
원하는 모양을 완성한 후, 코팅을 적용하기 전에 거친 가장자리를 매끄럽게 하고 표면을 연마하십시오. 여기에서는 부품에 최종적인 느낌과 모양을 부여하고 완벽하게 미끄러지는지 확인합니다.
여기까지가 프로세스의 끝이며 모든 것을 다시 한 번 측정해야 합니다. 디자인 청사진을 받아 모든 기능을 실제 제품과 비교해 보세요. 모든 테스트를 성공적으로 통과한 부품만 고객이 사용할 수 있도록 제공됩니다. 테스트에 실패한 부품은 재작업을 위해 회수되거나 폐기됩니다.
정밀 제조는 정확성, 효율성, 재료 호환성 및 생산량 요구 사항 측면에서 고유한 이점을 제공하는 다양한 고급 생산 기술에 의존합니다.

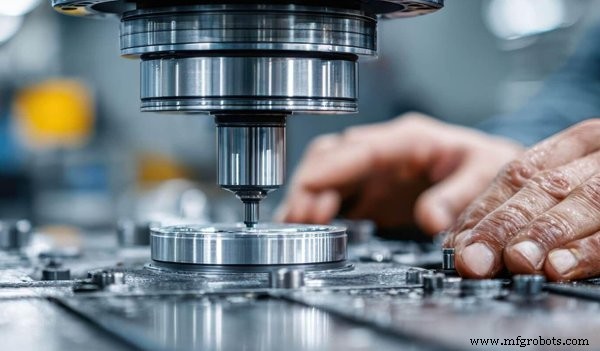

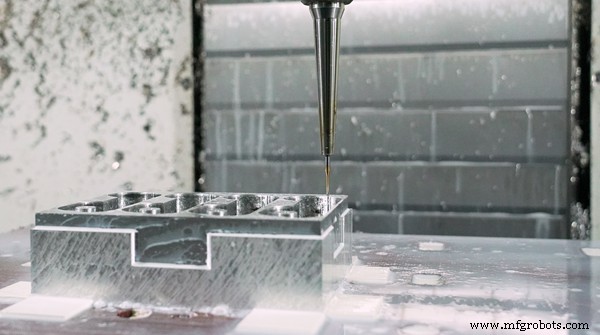

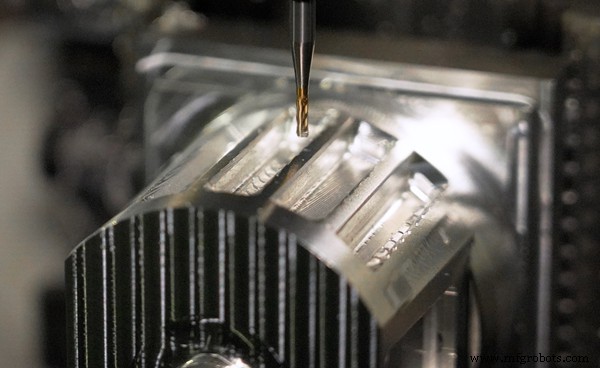

이 프로세스에는 라우터 및 밀과 같은 컴퓨터 제어 기계를 사용하여 부품에서 재료 조각을 제거하는 작업이 포함됩니다. 이 기계는 필요한 치수에 도달할 때까지 작은 재료를 제거하는 특정 지침에 따라 작동합니다. 정밀 CNC 가공은 플라스틱 및 금속 부품 생산에 적합한 선택입니다.
이 과정에서는 녹은 금속을 틀에 넣고 식혀 굳혀줍니다. 그런 다음 원하는 부품의 모양을 얻은 단단한 금속을 제거하십시오.
레이저 절단에서는 깨끗하고 부드러운 가장자리를 얻으려면 재료 시트에 레이저 빔을 사용해야 합니다. 레이저 빔은 정확성을 보장하기 위해 이미 프로그래밍된 경로를 따라 녹습니다.
이 공정에는 플라스틱 재료를 녹여 고압으로 강철 금형에 주입하는 과정이 포함됩니다. 녹은 플라스틱이 식으면 금형에서 제거할 수 있습니다.
적층 제조는 3D 모델에 따라 부품을 층별로 생산해야 하는 프로세스입니다. 여기에서는 필요한 경우 전자 또는 레이저 빔을 사용하여 액체 재료를 녹입니다.
와이어 EDM은 단단한 금속을 절단하는 데 사용되는 일반적인 공정입니다. 여기서는 전기적으로 충전된 전선이 단단한 금속을 절단합니다. 이 과정에서 와이어가 금속과 접촉하지 않습니다. 단지 작은 틈새를 가로질러 이동하여 재료를 절단하는 불꽃을 생성할 뿐입니다.
금속, 플라스틱, 복합재 등 정밀 제조에 사용되는 여러 가지 재료가 있습니다. 고려해 보겠습니다.
정밀 제조에 사용되는 금속에는 알루미늄, 강철, 티타늄 및 합금이 포함됩니다. 알루미늄은 드론 프레임, 자전거 프레임, 항공기 동체 등 쉽고 가벼운 것을 절단할 때 유용합니다. 알루미늄은 상당히 강하고 가벼우며 쉽게 가공할 수 있기 때문입니다.
강철은 샤프트 및 기어, 건물 구조, 철로, 자동차 섀시에 적합한 반면 티타늄은 의료용 임플란트, 제트 엔진, 잠수함 부품, 열 교환기 등에 가장 적합한 옵션입니다. 인코넬이나 황동과 같은 다른 합금은 염수나 열이 문제가 되는 특정 역할에 적합합니다.
정밀제조에 사용되는 플라스틱으로는 폴리카보네이트, 아크릴로니트릴부타디엔스티렌(ABS), 폴리에테르에테르케톤(PEEK), 나일론 등이 있습니다. 이 옵션은 유연성, 경량 또는 단열이 필요한 곳에 적합합니다. 폴리카보네이트는 부서지지 않고 큰 충격을 흡수할 수 있어 안전 쉴드에 유용합니다.
또한 ABS는 하우징, 자동차 부품, 파이프 및 부속품 등에 적합합니다. 또한 PEEK는 의료 부품, 전기 전자, 산업 기계, 식품 가공 장비 등에 적합하며 나일론은 부싱을 포함한 움직이는 부품에 유용합니다.
복합재료는 사용된 재료의 모든 특성을 포함하는 무언가를 만들기 위해 적어도 두 가지 재료를 조합하여 만든 재료입니다. 예를 들어, 탄소 섬유는 무게가 거의 또는 전혀 없이도 더 높은 강성을 제공합니다. 그러나 해어짐을 방지하기 위해 조심스럽게 가공해야 합니다. 유리섬유는 가격이 저렴하지만 강합니다. 복합재는 부품 손상을 방지하거나 섬유가 빠르게 마모되는 것을 방지하기 위해 단단한 도구(예:다이아몬드 코팅 도구)를 사용하여 천천히 가공해야 합니다.
산업 전반에 걸쳐 정밀 제조가 널리 채택되는 것은 제품 품질, 생산 효율성 및 전반적인 제조 신뢰성을 향상시키는 능력에 의해 주도됩니다.
정밀 제조는 엔지니어가 정밀한 부품을 만드는 데 도움이 되는 신뢰할 수 있는 프로세스입니다. 이 프로세스는 특히 작고 복잡한 부품에서 엄격한 공차를 유지하는 데 적합합니다. 오류가 거의 발생하지 않기 때문에 재작업 없이 구성 요소가 올바르게 정렬됩니다.
정밀 제조는 다른 방법으로는 불가능해 보이는 복잡한 형상을 만들 수 있으므로 더 나은 설계 유연성을 제공합니다. 이 프로세스를 사용하여 곡선, 얇은 벽, 언더컷 등과 같은 복잡한 디자인을 만들 수 있습니다.
생산하려는 부품의 수량에 관계없이 정밀 제조를 통해 모든 부품이 동일하게 유지됩니다. 이는 관련된 단계 전반에 걸쳐 일관성을 보장하기 때문입니다.
정밀 제조를 통해 다양한 재료로 다양한 부품을 생산할 수 있습니다. 이 공정은 플라스틱, 금속, 심지어 단단한 복합재와 같은 광범위한 재료와 호환됩니다. 이는 다양한 재료의 다양한 요구 사항을 충족할 수 있는 적응형 프로세스입니다.
제조 공정의 여러 단계를 검사하면 잠재적인 문제를 더 쉽게 발견할 수 있습니다. 이는 일반적으로 가공을 시작하기 전에 원자재의 품질을 확인하는 것부터 시작됩니다. 공정 내 검사를 사용하여 생산 중 오류를 감지할 수 있습니다.
후처리 단계 후에는 중요한 부분을 모두 확인하세요. 대량의 경우 무작위 샘플링을 사용할 수 있습니다. 하지만 위험도가 높은 부품을 다룰 때는 전체 검사를 수행해야 합니다.
필요한 공차에 맞는 도구를 사용하십시오. 3차원 측정기는 복잡한 형상과 마이크로미터를 정기적으로 측정하는 데 유용합니다.
레이저 스캐닝 기계를 사용하여 몇 초 내에 데이터 포인트를 캡처하고 모든 도구를 자주 보정하십시오.
정밀 제조 과정에서 품질 관리를 보장하기 위해 준수해야 할 표준이 있습니다. 예를 들어 ISO 9001 및 AS9100은 제조업체가 준수하는 널리 사용되는 표준입니다. 이러한 표준은 가공 프로세스를 문서화하고 부적합 부품을 처리하는 가장 좋은 방법을 정의합니다. 엄격한 규정 준수를 보장하면 제품에 대한 신뢰를 구축하는 데 도움이 됩니다.
정밀 제조 중에 고려해야 할 몇 가지 설계 요소가 있습니다. 여기에는 재료 선택, 공차 요구 사항 및 표면 마감 사양이 포함됩니다.
재료 선택은 부품의 용도 및 제조 공정과 일치해야 합니다. 예를 들어, 티타늄과 같은 단단한 금속을 선택하면 강도가 높아지지만 도구가 더 빨리 마모됩니다. 또한 부드러운 플라스틱은 쉽게 절단할 수 있지만 열에 의해 휘어질 수 있습니다. 따라서 재료 가공 시 재료의 강도, 무게, 비용 및 거동을 고려하십시오.
필요한 경우에만 엄격한 공차를 지정하십시오. 소수점이 추가될 때마다 비용과 시간이 추가됩니다. 베어링을 고정하는 구멍은 높은 정확도가 요구되는 반면 단순 틈새 구멍은 그렇지 않습니다. 어느 부분을 제어하고 정밀해야 하는지, 성능에 영향을 주지 않으면서 어느 부분을 더 유연하게 할 수 있는지 확인하세요.
표면 마감이 얼마나 매끄러울지 결정해야 합니다. 밀봉 표면은 거울과 같은 마감처럼 매끄럽게 나와야 합니다. 다른 사람과 접촉하지 않는 부품은 별도의 연마나 마감 없이 그대로 유지될 수 있습니다. 거친 마감은 일반적으로 제작 속도가 더 빠르고 비용도 저렴하므로 필요 이상으로 요구 사항을 너무 엄격하게 적용하지 마세요.
단순한 모양은 일반적으로 제작 비용이 저렴합니다. 그러나 언더컷, 깊은 내부 공동 등을 얻으려면 적층 가공과 같은 더 값비싼 공정이 필요합니다.
사용하려는 프로세스에 맞게 부품을 디자인하십시오. CNC 가공용으로 설계된 부품은 도구에 접근할 수 있어야 합니다. 또한 사출 성형용으로 설계된 부품은 금형에서 나오려면 각진 측면이 필요합니다. 이를 무시하면 아름다운 디자인을 제작하는 것이 불가능해질 수 있습니다.
매우 정확하고 일관된 부품을 생산할 수 있는 능력으로 인해 정밀 제조는 많은 고성능 산업에서 중요한 생산 방법이 되었습니다.
정밀 제조는 치과 장비, 수술 도구, 임플란트와 같은 의료 제품 생산에 사용되는 널리 사용되는 공정입니다. 의료 부품은 환자의 안전을 보장하기 위해 일관되고 정확해야 합니다. 예를 들어, 카테터가 제대로 작동하려면 표면이 일관되고 부드러워야 합니다. 정밀 제조를 통해 엔지니어는 사람이 사용하기에 안전한 의료 부품을 생산할 수 있습니다.
연료 노즐이나 터빈 블레이드와 같은 중요 부품은 사고를 방지하기 위해 매우 정확해야 합니다. 비행기 엔진은 일반적으로 극도의 속도로 작동하므로 민감한 부품입니다. 정밀 제조는 이러한 부품을 생산할 때 정밀한 형상을 제공합니다.

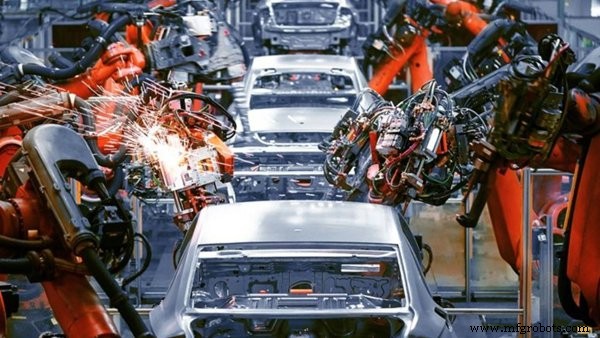

이 공정을 통해 센서 하우징, 브레이크 로터, 변속기 기어와 같은 복잡한 부품을 정확하게 생산할 수 있습니다. 차량의 이러한 부품은 극심한 열과 진동을 견딜 수 있어야 합니다.
정밀 제조는 그리퍼 핑거 및 서보 모터와 같은 부품을 생산할 때 높은 수준의 정확성을 제공합니다. 이 프로세스는 일관성을 제공하므로 모든 움직임을 예측 가능하게 만듭니다.
커넥터 핀부터 카메라 렌즈 배럴, 스마트폰 프레임까지 정밀 제조는 엔지니어가 높은 수준의 정밀도를 달성하는 데 도움이 됩니다. 스마트폰과 같은 가전제품에는 공간 추가 등 약간의 오류로 인해 휴대폰이 두꺼워질 수 있으므로 높은 수준의 정확성이 필요합니다.
여기서는 몇 가지 기능에 중점을 두고 정밀 제조와 기존 제조를 구별할 것입니다.
기능정밀 제조전통 제조검사지속적인 검사 및 최종 측정간헐적인 육안 검사 또는 샘플링공차더 촘촘함(예:±0.005mm)느슨함(예:±0.5mm)재료 사용고효율, 즉 낭비 감소더 많은 낭비와 재작업 필요일관성여러 부품에 걸쳐 탁월함부품에 따라 다름기술 수준설정 기술자 및 숙련된 프로그래머기계 운영자장비 비용초기 투자 CNC 또는 레이저 시스템의 경우 높은 선반 및 수동 밀링에 대한 투자 비용 절감에 적합임플란트와 같은 복잡한 부품스페이서와 같은 간단한 부품올바른 제조 파트너를 선택하는 것은 올바른 프로세스를 선택하는 것만큼 중요합니다. 파트너의 역량이 부품 품질, 리드 타임 및 프로젝트 성공에 직접적인 영향을 미치기 때문입니다.
정밀 제조에 대한 모든 것을 이해하는 회사를 찾으십시오. 믿을 수 있는 회사가 자재 조달부터 최종 제품 제작까지 전 과정을 지켜볼 수 있습니다. 재료의 종류, 검사 방법 등에 관한 중요한 질문을 해보세요.
최고의 정밀 제조 파트너를 선택할 때 경험은 고려해야 할 중요한 요소입니다. 귀하가 만들고자 하는 유형의 부품을 생산하려는 회사가 경험이 있는지 확인하세요.
정밀 제조를 위한 신뢰할 수 있는 회사를 선택할 때 인증도 중요합니다. 평판이 좋은 회사는 특정 사양을 엄격하게 준수함을 나타내는 ISO 9001과 같은 인증을 보유하고 있습니다.
회사에서 지정된 시간 내에 생산할 수 있는 부품의 양을 물어보는 것이 중요합니다. 일부 회사에는 대량 생산을 처리할 수 있는 요구 사항이 없습니다. 반면에 일부 회사에서는 대량 주문을 완료하는 데 더 많은 시간이 필요할 수 있습니다.
비용은 고려해야 할 중요한 요소입니다. 예산에 따라 회사를 선택할 때 비용 때문에 품질을 타협하지 마십시오. 신뢰할 수 있는 여러 회사의 견적을 비교하고 예산에 맞는 회사를 선택할 수 있습니다.

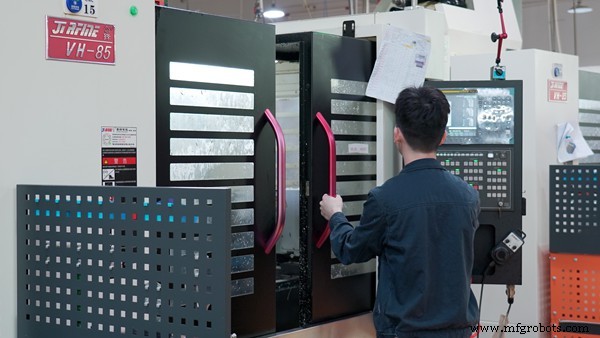

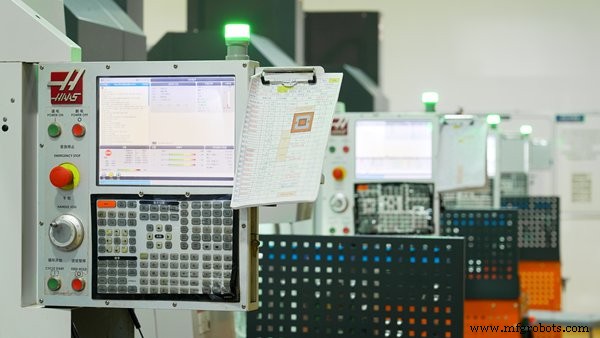

WayKen에서는 고급 CNC 가공, 3D 프린팅, 신속한 툴링, 사출 성형, 판금 제조 및 포괄적인 마무리 서비스를 결합하여 까다로운 산업에 고정밀 부품을 제공합니다. 3축, 4축 및 5축 CNC 기계, CMM 검사 시스템 및 ISO 인증 품질 관리 프로세스를 갖추고 일관된 품질, 엄격한 공차 및 빠른 처리 시간을 유지하면서 프로토타입 개발부터 중소량 생산에 이르는 프로젝트를 지원합니다.
정밀 제조는 섬세한 디자인의 부품을 생산하는 데 도움이 되는 신뢰할 수 있는 프로세스입니다. 이 공정은 금속, 플라스틱, 복합재 등 다양한 재료에 적용됩니다. 이 제조 공정의 모든 단계는 생산되는 최종 부품의 품질에 중요한 역할을 합니다. 따라서 우수한 정밀 제조 서비스를 제공하는 평판이 좋은 회사와 협력하는 것이 중요합니다.
