MQ2 가스 센서 작동 및 응용

센서 외부 환경과의 상호 작용에 사용되는 전자 장치입니다. 빛, 소음, 연기, 근접성 등을 감지할 수 있는 다양한 유형의 센서가 있습니다. 기술의 출현으로 이러한 센서는 아날로그 및 디지털 형태로 모두 사용할 수 있습니다. 센서는 외부 환경과의 통신을 형성하는 것 외에도 안전 시스템의 중요한 부분입니다. 화재 감지기는 화재를 감지하고 적시에 적절한 예방 조치를 취하는 데 사용됩니다. 제어 시스템과 민감한 전자 장치의 원활한 기능을 위해 습도 센서는 장치의 습도를 유지하는 데 사용됩니다. 이러한 유해 가스를 감지하기 위해 안전 시스템에 사용되는 센서 중 하나는 MQ2 가스 센서입니다.

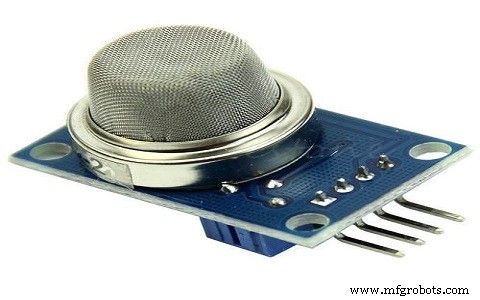

MQ2 가스 센서란 무엇입니까?

MQ2 가스 센서는 LPG, 프로판, 메탄, 수소, 알코올, 연기 및 일산화탄소와 같은 공기 중의 가스 농도를 감지하는 데 사용되는 전자 센서입니다.

MQ2 가스 센서는 화학 저항기라고도 합니다. 그것은 가스와 접촉하면 저항이 변하는 감지 물질을 포함합니다. 이 저항값의 변화는 가스 감지에 사용됩니다.

MQ2는 금속 산화물 반도체 방식의 가스 센서입니다. 가스의 가스 농도는 센서에 있는 전압 분배기 네트워크를 사용하여 측정됩니다. 이 센서는 5V DC 전압에서 작동합니다. 200~10000ppm 범위의 농도에서 가스를 감지할 수 있습니다.

작동 원칙

이 센서에는 스테인리스 스틸 메쉬로 둘러싸인 이산화주석으로 코팅된 주로 산화알루미늄 기반 세라믹인 감지 요소가 포함되어 있습니다. 감지 요소에는 6개의 연결 다리가 부착되어 있습니다. 2개의 리드는 감지 요소를 가열하는 역할을 하고, 나머지 4개는 출력 신호에 사용됩니다.

고온의 공기 중에서 가열하면 감지 물질의 표면에 산소가 흡착됩니다. 그러면 산화주석에 존재하는 도너 전자가 이 산소 쪽으로 끌어당겨 전류가 흐르지 않게 됩니다.

환원 가스가 존재할 때 이러한 산소 원자는 환원 가스와 반응하여 흡착된 산소의 표면 밀도를 감소시킵니다. 이제 아날로그 전압 값을 생성한 센서를 통해 전류가 흐를 수 있습니다.

이 전압 값은 가스 농도를 알기 위해 측정됩니다. 가스 농도가 높을수록 전압 값이 높아집니다.

응용 프로그램

이 센서는 메탄, 부탄, LPG 및 연기와 같은 공기 중 가스의 존재를 감지하는 데 사용되지만 가스를 구별할 수는 없습니다. 따라서 그들은 그것이 어떤 가스인지 알 수 없습니다.

이 센서의 모듈 버전은 어떤 마이크로컨트롤러와도 인터페이스하지 않고 사용할 수 있으며 하나의 특정 가스만 감지할 때 유용합니다. 이것은 가스만 감지할 수 있습니다. 그러나 ppm을 계산해야 하는 경우에는 모듈 없이 센서를 사용해야 합니다.

이 센서는 대기 질 모니터링, 가스 누출 경보 및 병원의 환경 표준 유지에도 사용됩니다. 산업체에서는 유해 가스 누출을 감지하는 데 사용됩니다.

MQ2 가스 센서의 대안 중 일부는 MQ-6, M-306A, AQ-3 센서입니다. 어떤 가스를 감지하기 위해 MQ2 가스 센서를 사용하셨습니까?
