RTD 센서 이해: 원리, 정확도 및 주요 응용 분야

현대 계측에서 센서는 전자, 전기, 기계 시스템과 물리 세계를 잇는 인터페이스입니다. 전압, 전류, 압력, 온도 등 측정 가능한 현상을 디지털 장비가 처리할 수 있는 신호로 변환합니다. 각 센서 유형은 고유한 물리 원리에 의존합니다. 예: 압전 효과는 전압/전류 측정, 홀 효과는 자속 밀도 측정, 저항 온도 검출기(RTD)는 온도 변화를 저항 변화로 변환합니다.

RTD 센서란?

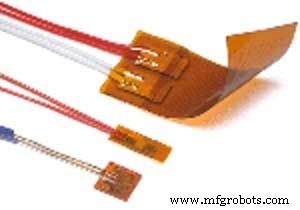

RTD(Resistance Temperature Detector)는 도체의 저항을 모니터링해 온도를 측정하는 정밀 온도 센서입니다. 일반적으로 백금, 니켈, 구리 같은 얇은 와이어를 세라믹 또는 유리 코어에 감아 만듭니다. 와이어 저항이 온도에 따라 예측 가능하게 변하므로 보정을 통해 정확한 판독이 가능합니다.

백금은 넓은 범위(-200°C ~ +660°C)에서 안정적이고 선형적인 저항-온도 곡선을 가져 고정밀 애플리케이션에 선호됩니다. 니켈은 저렴하지만 300°C 이상에서 비선형 거동을 보여 300°C 미만 환경으로 제한됩니다. 구리는 더 저렴하지만 덜 까다로운 용도에 쓰입니다.

열전대가 제백 효과로 전압을 생성하는 것과 달리, RTD는 감지 소자에 전류를 흐르게 할 외부 전원이 필요합니다. 결과적인 전압 강하는 소자 저항에 비례하므로 온도에 비례합니다.

작동 원리

RTD 동작은 도체의 잘 알려진 저항-온도 관계에 기반합니다. 온도 상승 시 원자 격자 진동이 증가해 전기 저항이 상승합니다. 이 저항 변화를 측정해 고정밀 온도 추론이 가능합니다. 보정 곡선은 제조 시 각 센서의 정확한 물성 재료와 형상을 고려해 생성됩니다.

저항 소자가 예민하므로 절연 및 보호 시스에 수용됩니다. 250°C 미만에서는 실리콘 고무나 PVC가 효과적입니다. 고온에서는 화학적으로 불활성인 금속 합금이 시스를 형성해 센서를 보호하고 정확도를 유지합니다.

센서의 유효 온도 범위는 저항-온도 곡선의 선형 부분으로 정의됩니다. 백금 RTD는 일반적으로 0°C~660°C, 니켈 RTD는 0°C~300°C입니다. 이 범위에서 저항 온도 계수(α)는 다음과 같이 계산됩니다:

α = (R₁₀₀ – R₀) / (100°C × R₀)

여기서 R₀와 R₁₀₀은 각각 0°C와 100°C에서의 저항입니다.

RTD 응용 분야

• 자동차: 엔진 냉각수 온도, 오일 레벨 모니터링, 흡기 온도 센서
• 산업 공정: 식품 가공, 화학 반응기, 전력 전자 장비의 정밀 온도 제어
• 소비자 전자: CPU, GPU, 열 제어 시스템의 온도 관리
• 의료 기기: 멸균 장치, 인큐베이터, 안정적이고 반복 가능한 판독이 필요한 진단 장비
• 항공우주 및 방위: 극저온 시스템, 엔진 모니터링, 고고도 계측

일상생활의 RTD 센서 예시

일반적인 RTD 구현에는 차량 냉각수 센서, 변속기 오일 온도 프로브, 흡기 온도 센서, 화재 감지 회로 등이 있습니다. 높은 정확도와 장기 안정성으로 미세한 온도 편차도 성능이나 안전에 영향을 주는 애플리케이션에 이상적입니다.

많은 산업 현장에서 RTD는 열전대를 대체하고 있습니다. 우수한 정확도, 반복성, 장기 내구성 덕분입니다. 열전대는 단기나 저정밀 작업에 적합할 수 있지만 RTD는 수년간 보정을 유지해 유지보수와 보정 비용을 줄입니다.

커피 머신, 스마트폰, 주방 가전 등에서 RTD를 접해보셨을 겁니다. 이 센서들이 쓰이는 다른 응용 분야를 아시나요?
