구상흑연주철: 산업용 고강도 내구성 주물

구상흑연주철 주물의 다양한 장점

구상흑연주철(Spheroidal Graphite Iron) 또는 노듈러 주철(Nodular Iron)로도 알려진 구상흑연주철은 독특한 미세조직 덕분에 높은 강도, 유연성, 내구성, 탄성을 나타내는 주철 그룹입니다. 주조된 구상흑연주철은 일반적으로 3% 이상의 탄소를 함유하며, 파손되지 않고 구부리거나 비틀거나 변형시킬 수 있습니다. 그 기계적 특성은 강철과 유사하며, 일반 주철의 특성을 훨씬 뛰어넘습니다.

구상흑연주철 주물은 용융된 구상흑연주철을 금형의 공동에 부어 냉각 및 응고시켜 모양을 만든 견고한 금속 제품입니다.

구상흑연주철이란?

1943년 발명된 구상흑연주철은 주철의 현대적 진화입니다. 주철과 구상흑연주철은 미세조직의 차이로 인해 상반되는 물리적 특성을 가집니다.

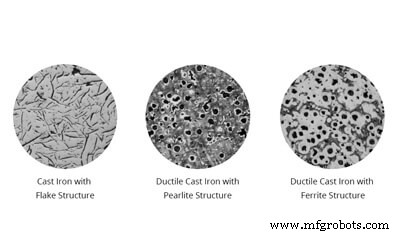

주철에 포함된 흑연과 탄소는 플레이크(flake) 형태로 존재하며, 주철은 양의 압축 하중 능력을 보이지만, 천연 인장 강도를 초과하는 인장 하중이 가해지면 플레이크 흑연 미세조직 내 응력 지점에서 균열이 발생하고 급속히 전파됩니다. 결과적으로 주철은 사실상 신율이 없으며, 취성 재료이므로 인장 및 충격 하중이 가해지는 용도에 제한이 있습니다.

구상흑연주철 내 흑연은 구상체(spheroid) 형태로 존재하므로 구상흑연이라고도 합니다. 마찬가지로 구상흑연주철 내 탄소가 노듈(nodule) 형태로 유지되기 때문에 노듈러 주철이라는 용어도 사용됩니다. 이러한 독특한 미세조직 덕분에 구상흑연주철은 기존 주철보다 굽힘과 충격 하중을 훨씬 잘 견딥니다.

구상흑연주철의 원료

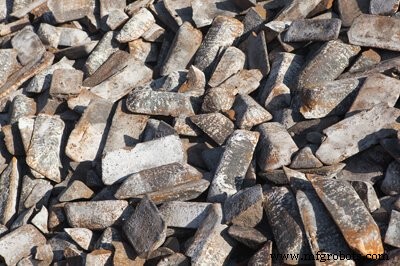

구상흑연주철은 강철이나 철 스크랩으로도 생산할 수 있지만, 선철(Pig Iron)이 대부분의 현대 구상흑연주철 주조공장에서 주된 투입 원료입니다. 선철은 90% 이상의 철을 함유한 고로의 1차 철 생산물을 말합니다.

"선철"이라는 용어는 고로에서 나온 철을 모래 바닥에 배열된 금형에 주입하던 옛 방식에서 유래했습니다. 금형 그룹이 젖먹이 돼지 떼를 닮아 개별 철 조각을 "피그(pigs)"라 부르고, 공통 러너를 "소우(sow)"라 불렀습니다. 현대의 피그는 연속 주조기로 생산됩니다.

선철은 구상흑연주철 생산에서 순철의 주요 공급원으로 사용됩니다. 여러 고유한 장점을 제공합니다: 선철은 잔류 유해 원소가 적고, 화학 성분이 일정하며, 최적의 슬래그 조건을 조성하고, 일정한 투입 특성을 제공하여 공정 제어를 개선합니다. 최근 몇 년간 선철 수요가 증가한 것은 주조공장들이 철 스크랩이나 강철 스크랩을 녹여 탄소를 첨가하는 대체 철원보다 선철의 장점을 활용하기 때문입니다.

구상흑연주철의 장점

구상흑연주철이 설계자에게 제공하는 여러 장점이 있습니다:

1. 구상흑연주철은 주조와 가공이 용이합니다.
2. 우수한 강도-중량비를 가집니다.
3. 강철보다 훨씬 낮은 비용으로 제작할 수 있습니다.
4. 우수한 주조성과 가공성을 가집니다.
5. 설계자에게 인성, 저비용 제조, 신뢰성이 탁월하게 결합된 솔루션을 제공합니다.

구상흑연주철의 특성

주조 공정 중 또는 후속 열처리를 통해 흑연 주변의 기지 조직(matrix structure)을 제어함으로써 다양한 등급의 구상흑연주철을 만들 수 있습니다. 각 등급 간의 미세한 성분 차이는 원하는 기지(미세조직)를 생성하기 위해 존재합니다.

구상흑연주철은 강철 기지 내에 흑연 구상체가 분산된 것으로 볼 수 있습니다. 흑연 구상체가 현탁된 금속 기지의 특성이 구상흑연주철의 특성에 큰 영향을 미치지만, 흑연 구상체 자체는 그렇지 않습니다.

구상흑연주철 내에서 발견되는 여러 기지 중 가장 일반적인 것은 다음과 같습니다:

1. 페라이트(Ferrite) – 순수하고 연성이 있으며 유연한 철로 강도는 낮습니다. 이 기지는 내마모성은 낮지만 내충격성이 높고 가공성이 좋습니다.
2. 펄라이트(Pearlite) – 페라이트와 시멘타이트(Fe₃C)의 기계적 혼합물입니다. 비교적 경도가 높고 중간 정도의 연성을 가집니다. 높은 강도, 좋은 내마모성, 중간 내충격성, 좋은 가공성을 가집니다.
3. 펄라이트/페라이트(Pearlite/Ferrite) – 펄라이트와 페라이트의 혼합 구조로, 상업용 구상흑연주철 등급에서 가장 일반적인 기지입니다.

대표적인 구상흑연주철 등급

다양한 구상흑연주철 규격이 있지만, 주조공장에서 일반적으로 제공하는 3가지 공통 등급이 있습니다:

물리적/기계적 특성	ASTM A536, 60-40-18	ASTM A536, 65-45-12	ASTM A536, 80-55-06
인장 강도, 최소, psi	60,000	65,000	80,000
인장 강도, 최소, MPa	414	448	552
항복 강도, 최소, psi	40,000	45,000	55,000
항복 강도, 최소, MPa	276	310	379
신율 (2인치 또는 50mm), 최소 %	18	12	6
밀도 lb/in³	0.256	0.256	0.256
밀도 g/cm³	7.1	7.1	7.1
용융 온도 (°F)	2,100 – 2,190	2,100 – 2,190	2,100 – 2,190
용융 온도 (°C)	1,150 – 1,200	1,150 – 1,200	1,150 – 1,200
압축 강도 Ksi	429	429	429
압축 강도 MPa	2960	2960	2960
UNS 번호	F32800	F33100	F33800

구상흑연주철의 용도

구상흑연주철은 회주철보다 높은 강도와 연성을 가지므로 파이프, 자동차 부품, 휠, 기어박스, 펌프 하우징, 풍력 산업용 기계 프레임 등 다양한 산업 분야에서 효과적으로 사용됩니다. 회주철처럼 파손되지 않기 때문에 볼라드(bollard) 같은 충격 보호 용도에도 안전하게 사용할 수 있습니다.

맞춤 주조 서비스

Reliance Foundry는 고객과 협력하여 각 맞춤 주물에 가장 적합한 재료를 결정합니다. 견적 요청을 통해 당사의 주조 서비스가 귀사의 프로젝트 요구사항에 어떻게 부합하는지 자세히 알아보세요.

참고 문헌

• ASTM International. "Standard Specification for Ductile Iron Castings".
• Ductile Iron Society. "Ductile Iron Data for Design Engineers."
• Sorelmetal. "The Ductile Iron Family."
