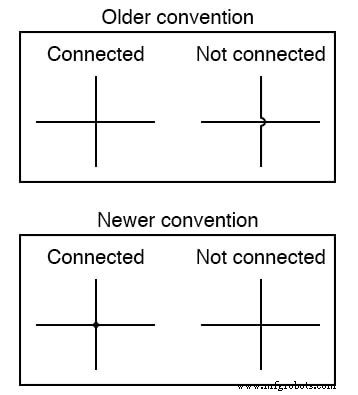

전기 회로도에서 전선 교차 표시는 전기적으로 연결됐는지 단순히 교차만 하는지 알려줍니다. 과거엔 디자이너들이 간단한 시각 신호 사용: 교차 선 위에 반원 표시로 비연결 표시, 직선 교차는 연결 의미. 이 구식 관행은 한때 널리 쓰였으나 점이 없어야 연결 뜻하므로 모호할 수 있습니다.
현대 산업 표준(IEC 60617, ANSI Y32.2)은 더 명시적 시스템 규정. 교차점에 점 찍으면 연결, 점 없이 교차하면 비연결. 이 방식이 복잡한 회로도에서 많은 선 교차 시 오해 방지.

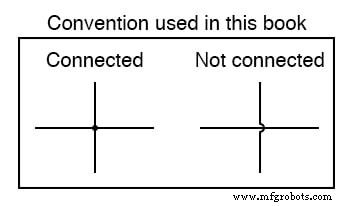

신 표준 명확함에도 일부 엔지니어는 여전히 점 없는 직선 교차로 연결 표현하는 구식 스타일 씀. 혼용 문서에서 혼란 피하려 하이브리드 방식 권장: 모든 실제 연결에 점 찍고, 비연결 교차엔 반원 유지. 이 관행으로 뷰어가 구식 다이어그램 익숙 여부와 상관없이 의도 명확히 전달.
이 하이브리드 관행 채택으로 회로도를 보는 누구에게나 읽기 쉽고 에러 없는 문서 보장.
