이 기사에서는 어셈블리 생성 및 편집이 E3.series 내에서 수행되는 방법을 확인할 수 있습니다. 새 옵션을 사용하면 E3.series 데이터베이스 내부의 어셈블리에 대한 여러 기능을 편집할 수 있습니다. 전체 비디오 기사를 보고 이러한 옵션에 대해 알아보고 프로젝트를 더욱 최적화하십시오.

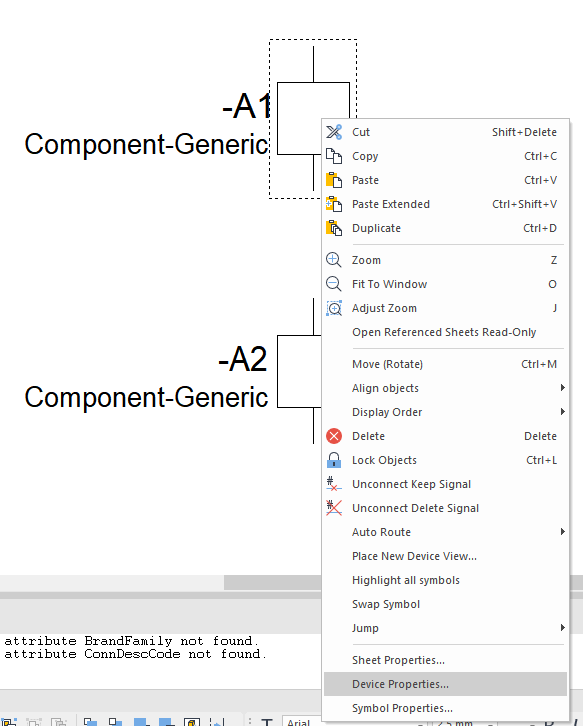

E3.series 내에서 어셈블리를 생성하는 것은 간단하고 빠릅니다. 두 개의 일반 구성 요소 기호를 프로젝트 시트에 삽입했으면 원하는 장치를 마우스 오른쪽 버튼으로 클릭하고 "장치 속성"에 액세스할 수 있습니다.
"장치" 창에서 "어셈블리 생성" 옵션이 선택됩니다. 자동으로 "장치" 창에서 어셈블리가 생성됩니다.
나머지 기호는 "Move to Assembly"를 표시하고 추가할 기호를 선택하여 어셈블리에 추가할 수 있습니다.

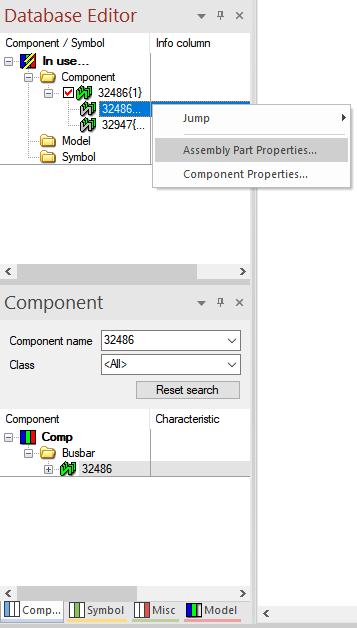

어셈블리를 지능적으로 편집하려면 "도구" 및 "데이터베이스 편집기 시작"에서 데이터베이스 편집기를 여십시오. 그런 다음 원하는 어셈블리를 선택하고 마우스 오른쪽 버튼으로 "편집"을 클릭합니다. 이렇게 하면 선택한 항목이 편집 모드에서 열리고 "조립 부품 속성" 옵션을 선택할 수 있습니다.
