E3.series 데이터베이스 튜토리얼: 속성, 연결 등 마스터하기(다운로드 및 강의 포함)

데이터베이스 편집기 도구

프로젝트 설정과 유사하게 데이터베이스 편집기 설정을 순회하며 사용 가능한 옵션을 검토하세요. 라이브러리 구성을 위한 포맷 옵션도 함께 제공됩니다. 주요 검토 영역은 다음과 같습니다.

속성 (Attributes)

프로젝트에 필요한 회사별 데이터를 정의하는 커스텀 속성을 생성합니다. 예: 회사 부품 번호를 속성으로 정의해 컴포넌트에 추가.

속성 리스트 (Attribute Lists)

정의된 속성 값 리스트로 데이터 포맷을 통일합니다. 예: 도금 재질을 'Tin'으로 쓸지 'Sn'으로 쓸지 통일해 모든 핀 터미널이 동일한 포맷을 갖게 합니다.

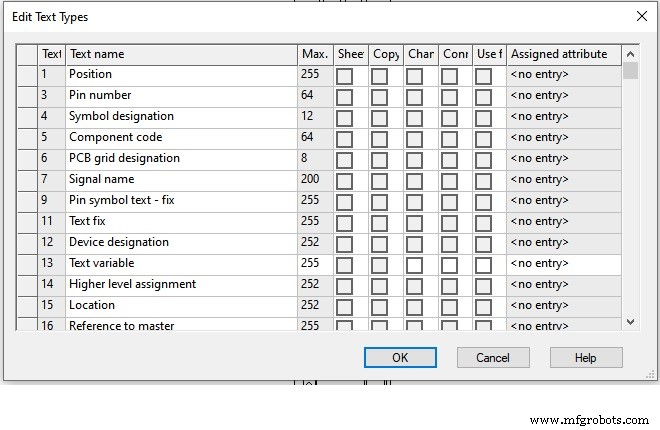

텍스트 타입 (Text Types)

속성과 유사하게 커스텀 텍스트 타입을 정의합니다. 심볼은 텍스트 타입으로 데이터를 시각화하며, 속성을 텍스트 타입에 할당할 수도 있습니다. 예: 회사 부품 번호 속성을 텍스트 타입에 할당해 컴포넌트 심볼에 표시.

와이어 단면적, 외경, 호스/튜브 직경

사용 가능한 단면적과 직경 옵션 리스트입니다. 와이어/케이블 생성 시 선택 옵션 제공, 모델 노드의 최소/최대 단면적 입력 옵션으로도 사용.

와이어 재질 (Wire Materials)

전도성 재질과 그 특성(내부/외부 전도체, 열용량, 강도, 유전율, 온도 제한 등) 정의. 전기 계산에 사용됩니다.

트위스티드 와이어 파라미터

도체 수, 꼬임 수, 길이 배율 등 파라미터 상세 정의. 프로젝트와 리포트에서 와이어 길이 계산에 사용.

E3.series에서 컴포넌트 생성 방법

컴포넌트 생성 과정을 단계별로 보여줍니다.

E3.series 애드온 알아보기

라이브러리 생성/관리를 돕는 추가 도구로 시간 절약과 공정 자동화를 지원합니다.

E3.CopyDatabaseEntries

한 라이브러리에서 다른 라이브러리로 컴포넌트와 심볼을 복사합니다. 관련 부품 심볼, 연관 부품, 속성까지 자동 복사. 테스트 라이브러리에서 프로덕션 라이브러리로 부품 복사 시 흔히 사용.

수요에 맞춘 완전하고 최적화된 데이터베이스 구축

E3.dataBase Editor L1 과정을 통해 업계 최고 E-CAE 도구 전문가가 되세요.

E3.dataBase Editor L1

전체 동영상 시청

자세한 내용은 전체 동영상을 통해 확인하실 수 있습니다. 유튜브 채널을 구독하면 더 많은 기술 영상을 받아보실 수 있습니다.
