이 글에서는 클램프의 의미, 용도, 클램프 종류(C 클램프, 파이프 클램프, 호스 클램프, 파이프 클램프, 생식기 클램프, G 클램프, 와이어 클램프 등)에 대해 다루겠습니다. 클램프의 사용은 수행 중인 작업의 요구사항에 따라 달라집니다. 클램프의 정의와 종류를 살펴보겠습니다.
클램프 의미: 클램프는 물체를 단단히 고정하거나 결합하여 내부 압력을 가함으로써 이동이나 분리를 방지하는 체결 장치입니다. 클램프 종류에 따라 정밀한 절단이나 결합을 위해 이러한 재료를 고정하는 데 도움이 됩니다. 주로 금속 가공, 목공, 건설 등의 용도에 사용됩니다.
우리 대부분은 망치나 톱 하나만으로도 버틸 수 있지만, 같은 단일 도구 철학이 클램프에는 적용되지 않습니다. 어떤 단일 클램프도 모든 DIY 클램핑 작업을 처리할 만큼 다재다능하지 않기 때문입니다.
다행히 클램프는 다양한 스타일, 크기, 모델로 제공되며, 목공인들이 말하듯 클램프는 많을수록 좋습니다.
여기 가정 수리와 목공 프로젝트에 필수적인 클램프들을 간단히 소개합니다. 여러 크기의 C 클램프나 스프링 클램프를 여러 개 구매해야 할 수 있지만, 마이터 클램프나 밴드 클램프는 보통 하나면 충분합니다.
클램프는 작업 중 공작물을 안전하게 고정하는 유용한 도구입니다. 클램프는 다음 용도로 사용될 수 있습니다.
1. 목공 및 목수 작업: 목공 작업(톱질, 끌질 등) 시 나무 조각을 작업대에 고정하는 데 사용
2. 도장 :- 도장 중 공작물을 안정적으로 고정하는 완벽한 도구
3. 금속 가공 : 용접, 연마, 제조 등에서 강철, 철, 알루미늄, 구리 등 모든 종류의 금속을 고정하는 완벽한 도구
4. 드릴링 :- 드릴 테이블에서 공작물을 단단히 고정하는 데 사용
5. 줄질 :- 줄질 압력으로 공작물이 움직이므로 이 작업에 클램프가 매우 유용
6. 접착 :- 접착제가 마르는 동안 부품을 제자리에 고정하는 데 사용
용도와 요구사항에 따라 다양한 클램프 종류가 있습니다. 모든 클램프 유형은 아래에 나와 있습니다.
핸드 클램프는 제조 공정 중 조립 시 공작물을 고정하는 수동 작동 장치입니다.
특징으로는 클램프 타입 또는 그립 범위, 특정 용도를 위한 클램프 기능 등이 있습니다.
용도 :- 핸드 클램프는 보통 바, 드로, 평행, 토글 클램프 등 다양한 스타일로 제공되며, 제본, 액자 제작, 문 제작, 기타 제조 작업 등 다양한 용도로 사용됩니다.
클램프는 일반적으로 실험실 유리 기구에도 사용되며 이 범주에 포함됩니다.
시저 클램프는 리프팅 클램프와 기능이 유사합니다. 이 클램프는 들어 올리는 하중을 이용해 클램핑 하중을 가합니다. 또한 거친 클램핑 턱을 가지고 있어 들어 올리는 부품에 파고들어 그립을 향상시킵니다. 인기가 있는 주된 이유는 피킹(picking) 작업 때문입니다.
이 클램프는 시저 리프터(Scissor Lifters), 시저 리프팅 클램프(Scissor Lifting Clamps), 리프팅 클램프(Lifting Clamps)로도 알려져 있습니다.
용도 :- 돌, 화강암, 연석, 방벽, 묘비, 슬래브, 콘크리트, 블록, 포장재 등 무거운 물체 이동용입니다. 각 클램프마다 고유한 그립 범위, 하중 용량, 리프팅 용량이 있습니다.
수직 플레이트 리프팅 클램프는 들어 올리는 물체의 무게를 이용해 증가된 하중을 가하고 플레이트 미끄러짐을 방지하는 왕복 치아를 가집니다. 주된 인기 이유는 들어 올리기(raising)입니다.
수직 플레이트 클램프는 표면 경도 25HRc까지의 모든 열간 압연 구조용 강판 및 형강에 사용할 수 있습니다. 플레이트를 수평에서 수직으로, 또는 그 반대로 180도 회전하여 들어 올릴 수 있습니다. 이 시리즈에는 열림 유지 및 잠금 장치가 포함됩니다. 스프링이 클램프에 내장되어 재료에 초기 바이트를 제공하여 자가 작동 힘을 개시합니다.
공압 파워 클램프는 압축 공기를 사용하여 클램핑 하중을 가하는 기계 장치입니다. 이들은 제조 및 기계 분야에서 사용되는 클램프입니다. 공압 파워 클램프가 선호되는 이유는: 큰 생산 능력과 높은 속도 때문입니다.
디마이드 클램프는 임팩트 렌치의 충격을 통해 속도와 파워를 결합하는 특수 도구인 중장비 금속 및 용접 클램프입니다. 이들은 임팩트 렌치와 함께 사용되는 고토크 하중을 위한 도구로 설계되었습니다.
디마이드 클램프는 부품 미끄러짐을 방지하고 생산 라인에서 클램프 병목 현상을 제거하여 부품을 함께 압착하는 데 이상적인 상당히 신뢰할 수 있고 일관된 클램프로 알려져 있습니다.
디마이드 클램프에는 탈착식 T-핸들과 육각 헤드가 있어 좁은 틈새에 맞게 쉽게 조정할 수 있으며, 래칫, 임팩트 렌치, 토크 렌치, 브레이커 바 등 다양한 드라이버와 함께 사용할 수 있습니다.
디마이드 클램프가 선호되고 사용되는 이유: 고하중, 빠른 작동, 내구성. 용접 금속 가공, 기계 가공에 사용됩니다.
장점 :- 임팩트 렌치 호환성 덕분에 디마이드 클램프는 다른 클램프 유형보다 10배 빠르게 조일 수 있습니다. 필요한 클램프 수와 각 클램프 조이는 시간을 줄여 시간을 절약합니다.
디마이드 클램프는 시간뿐만 아니라 셋업 공간도 절약합니다.
이들은 단단하고 강력하게 닫히는 공압 클램프입니다. 타이머에 설정되어 정해진 간격으로 클램핑과 언클램핑을 자동으로 수행하는 경우가 많습니다. 파워 클램프는 원래 자동차 산업에서 생산성을 높이고 수동 클램프에서 벗어나기 위해 개발되었습니다.
파워 클램프는 이제 조립 라인과 제조 공장 등 다양한 용도에 사용됩니다. 자동으로 작동하여 수동 개입 필요성을 줄여 시간을 절약합니다. 배수관이나 외진 지역 등 접근이 제한되어 기존 클램프가 닿지 않는 영역에서도 유용합니다.
장점 :- 생산성 및 생산량 증가. 클램핑 힘 제어 가능. 반복 생산 작업에 효율적이고 일관됨. 자동 조절 공작물 지지대.
토글 클램프는 부품이나 구성요소를 위치에 단단히 고정하는 데 사용되는 도구로, 일반적으로 제조 공정의 일부로 사용됩니다. 토글 클램프의 주요 특징은 단단히 잠기며 빠르게 작동하여 작업자가 신속하게 켜고 끌 수 있다는 점입니다.
이들은 금속 가공, 목공, 드릴링에 자주 사용되는 작은 클램프입니다. 공구를 제자리에 고정하는 평평한 바와 그립을 풀거나 조이기 위해 앞뒤로 밀 수 있는 핸들이 있습니다.
이 핸들은 클램프를 작동시키며 클램프 힘을 증가시키는 핀과 레버도 가지고 있습니다.
유압 클램핑은 표준 기계에서 이러한 모든 움직임이 수동으로 수행되는 것과 달리, 클램핑 개폐를 유압 압력 모드로 실행하는 클램프에 의한 파이프 그리핑입니다. 이는 TracStar 및 mMegaMc와 같은 대구경 용접 기계의 가장 인기 있는 기능 중 하나입니다.
유압 클램프는 공압 클램프와 유사하지만, 유압 파워 또는 가압 액체를 사용하여 클램핑 하중을 가한다는 점이 다릅니다.
그라운드 클램프는 전선, 봉, 파이프, 안테나 등의 접지에 사용되는 기계 장치입니다. 용접 및 항공기 급유와 같은 특정 작업에도 사용됩니다.
사양에는 의도된 용도와 재료가 모두 명시됩니다. 접지선의 구조에 따라 다양한 유형의 그라운드 클램프가 제공됩니다.
케이블을 통해 식별된 접지 지점에 연결된 접지 클램프는 인화성 분위기에서 이동식 또는 고정식 플랜트 항목의 정전기 방전을 방지하는 확립되고 검증된 방법입니다.

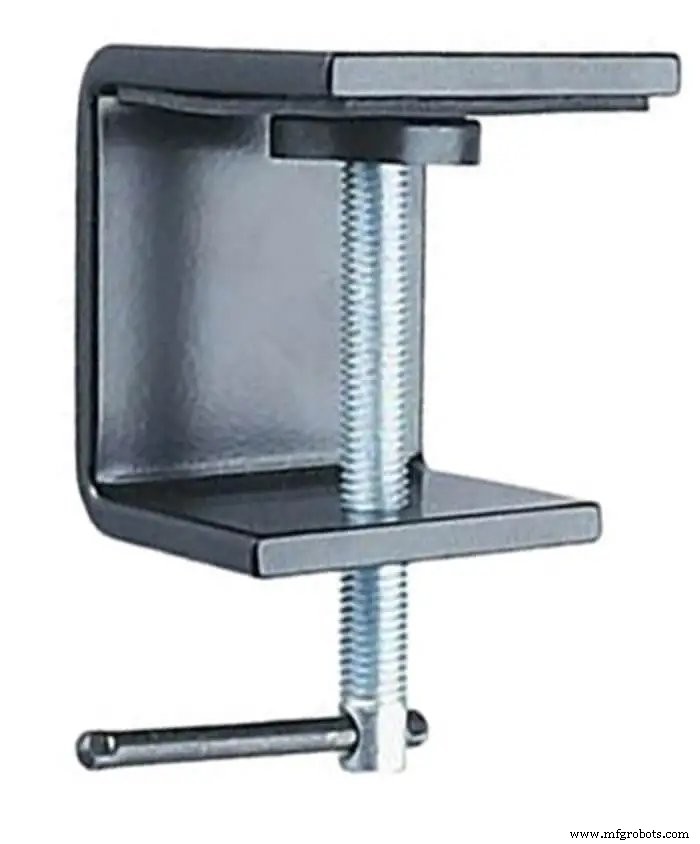

C 클램프, G-클램프, 또는 G-크램프는 목공과 용접에서 나무나 금속 공작물을 고정하는 데 일반적으로 사용되는 클램프 장치 유형입니다.
대부분 사람들이 클램프 하면 떠올리는 가장 일반적인 유형입니다. 대문자 C와 G 모양을 닮았다고 하여 C 클램프 또는 G 클램프라 부릅니다.
클램프의 'C' 부분이 작업 표면과 클램핑할 물체를 감싸고, 긴 나사를 돌려 턱을 조여 클램프를 고정합니다. 이 클램프들은 매우 흔하며 다양한 용도로 가장 많이 찾는 클램프입니다.
무엇보다 단순함과 구하기 쉬움이 탁월하여, 대부분의 클램프 컬렉션은 몇 가지 크기의 C 클램프로 시작합니다. C-클램프의 인기 덕분에 다양한 작업 요구사항에 맞는 다양한 디자인이 있습니다.
표준 C-클램프 가장 잘 알려진 클램프 중 하나, 이중 앤빌 C-클램프 균등한 하중 분산용, 퀵 릴리스 C-클램프 빠른 작동용, 구리 코팅 C 클램프 용접 스패터 축적 방지용, 딥 리치 C-클램프 긴 리치용
이 C-클램프들은 다음 작업에 가장 적합합니다: 목공, 금속 가공, 저비용.
호스 클램프는 호스를 바브나 니플 같은 피팅에 부착하고 밀봉하는 데 사용되는 장치입니다.
호스 클램프는 호스를 피팅에 고정하는 기계 장치입니다. 이 클램프 종류는 관개용이나 자동차 호스에 흔히 사용됩니다. 작은 나사로 조일 수 있는 작은 원형 클램프로, 보통 알루미늄 같은 얇은 금속으로 만듭니다.
집이나 차량에서 다양한 용도로 사용할 수 있으며, 가장 흔하게는 케이블이나 비슷한 크기의 재료를 함께 고정하는 데 쓰입니다.
케이블 타이 또는 덕트 테이프의 대안이 될 수 있지만, 금속 구조 덕분에 더 오래 갑니다. 호스 클램프는 다음 작업에 이상적: 파이프 피팅.
마만 클램프는 두 개의 원통형 물체를 끝단에서 링 클램프로 함께 클램핑할 수 있는 중량용 밴드 클램프입니다. 마만 링(Marman ring)이라고도 합니다. 내부 V자형 홈이 있는 원형 스트랩으로 구성됩니다.
볼트가 고정된 틈이 있는 원형 금속 조각(밴드처럼)으로, 볼트를 풀거나 조여 클램프를 조절할 수 있습니다. 두 파이프나 실린더 연결에 이상적이며, 편리한 브라켓으로 빠른 해제가 가능합니다. 이 밴드 클램프는 항공기 연료 라인 작업 시 자주 사용되는 더 견고한 클램프입니다.
록킹 클램프는 플라이어와 C-클램프의 하이브리드입니다. C자형 턱을 가지고 있으며 레버를 눌러 공작물을 클램핑하고 조입니다.
와이어 로프 클립, 클램프, 케이블 클램프, 와이어 로프 클램프, U-클립, U-클램프라고도 하며, 루프의 느슨한 끝을 와이어 로프에 고정하는 데 사용됩니다. 일반적으로 U자형 볼트, 단조 또는 주물 새들, 두 개의 너트가 사용됩니다. U-볼트에 와이어 로프 두 겹이 채워집니다.
이들은 철물점에서 쉽게 구할 수 없는 특수 클램프로, 필요 시 온라인 주문이나 전문 취급점을 찾아야 할 수 있습니다. 와이어 로프 클립으로도 알려져 있으며, 목적은 느슨한 와이어 로프 조각을 로프 자체에 고정하는 것입니다.
금속 새들과 몇 개의 볼트로 구성되어 모든 것을 고정합니다. 볼트로 클램프의 그립을 조이거나 풉니다. 이 클램프는 의도된 목적에는 유용하지만 다른 용도는 거의 없으며 다용도는 아닙니다.
자재 취급 클램프는 일반적으로 들어 올리거나 조작되는 무거운 자재를 고정하는 클램핑 도구입니다. 하중 용량과 클램핑 작동 방향 같은 특정 용도가 중요한 특징입니다.
이 유형의 클램핑 도구는 주로 건설 현장에서 대형 하중의 리프팅이나 조작에 사용됩니다. 레일, 거더, 파이프 등의 하중 리프팅에 사용되는 일반적인 도구 유형이며, 공장과 주조소에서도 발견됩니다.

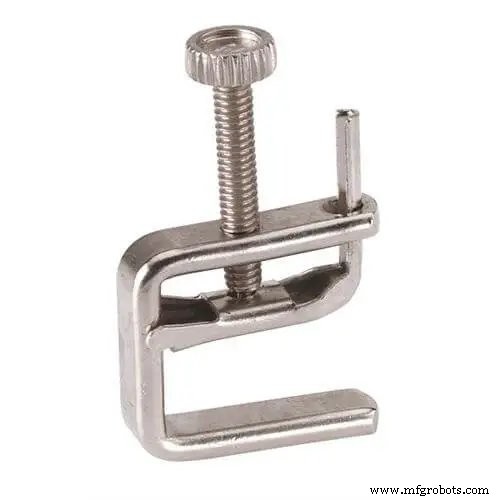

나사산에서 발생하는 토크를 이용해 공작물을 고정하는 단순한 유형의 클램프입니다.
메커니컬 클램프는 파이프 스퍼드 끝단에서 호스나 튜브를 고정하는 장치입니다. 클램프 유형, 직경, 재료가 모두 사양입니다. 호스 클램프로도 알려진 이 장치는 유연한 유체 연결이 필요한 곳 어디서나 사용됩니다.
자동차 워터 펌프와 라디에이터의 입구 스퍼드에 잠깐 사용됩니다. 다양한 크기와 재료(용도에 따라 금속 또는 플라스틱)로 제공되며, 일회용 또는 재사용 가능하게 설계될 수 있습니다.

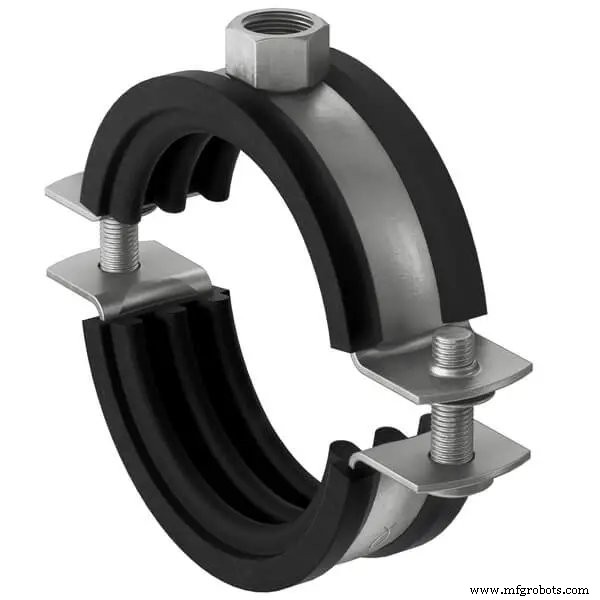

파이프 클램프는 목공, 배관, 캐비닛 샵에서 자주 사용되는 클램프 유형입니다. 파이프 클램프는 일반적으로 목공이나 캐비닛 샵에서 사용되며, 시판되는 클램프 헤드 또는 조(Jaws)와 일반적인 나사산 파이프 길이로 구성됩니다.
이름에서 알 수 있듯이 파이프 클램프는 파이프와 함께 사용됩니다. 주로 물체를 제자리에 고정하여 접착하는 데 쓰이므로 접착 클램프(gluing clamps)로도 알려져 있습니다. 사시 클램프와 유사하게 작동하지만 평평한 바 대신 원통형 샤프트가 있습니다. 파이프 클램프는 파이프 걸이 또는 고정용 기계 장치입니다.
이러한 클램프의 사양에는 클램프 유형과 파이프 직경 같은 용도가 포함됩니다. 파이프 클램프는 다양한 파이프 걸이용 배관 및 수도 용도로 흔히 사용됩니다. 배기 파이프, 가드 레일, 전선관 등에도 사용할 수 있습니다.
이 도구들이 다양한 스타일, 크기, 그리고 매달 파이프 유형에 따라 다양한 재료로 제공된다는 사실에 놀랄 수 있습니다.
파이프 클램프는 다음 작업에 이상적:
– 목공, 용접, 금속 가공, 큰 개방 용량.
F-클램프는 바 클램프 또는 스피드 클램프라고도 하는 클램프 유형입니다. 이름은 'F' 모양에서 유래했습니다. 사용 시 F-클램프는 C-클램프와 유사하지만 더 넓은 개방 용량을 가집니다.
F-클램프는 큰 개방 용량을 가진 기계 장치입니다. 이 클램프 종류는 슬라이더 바가 있어 다양한 용도에 맞게 개방 용량을 쉽게 조절할 수 있습니다. 이 F-클램프의 특징이 인기 있는 클램프로 만들었으며, C-클램프의 개방 용량이 부족할 때 사용됩니다.
이 C-클램프는 다음 작업에 가장 적합: 목공, 용접, 금속 가공, 주조, 큰 개방 용량.

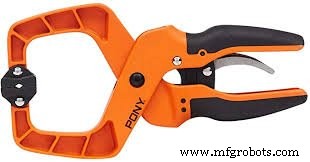

스프링 클램프는 목공과 목수 작업에서 어색하거나 섬세한 물체를 고정하는 데 흔히 사용됩니다.
집안의 다양한 작업에 이상적입니다. 가장 흔한 용도는 접착으로, 접착제가 굳는 동안 공작물을 가만히 고정합니다.
이 클램프들은 수동 클램프로 장력 스프링으로 작동합니다. 매우 강력하며 일단 위치하면 스프링이 단단히 잡아 움직이지 않게 하여 사용자에게 단단하고 안전한 그립을 제공합니다. 다양한 크기로 제공되어 다양한 프로젝트에 맞출 수 있습니다.
일반적으로 금속으로 만들어지며 핸들 부분과 팁에 PVC 코팅이 되어 있어 사용 중 부상을 방지합니다. 목공, 보석 제작, 다양한 공예에 사용할 수 있습니다.
스프링 클램프는 가장 효율적이고 비용 효과적인 기계 도구 중 하나입니다. 동시에 클램프 하중이 낮고 개방 용량이 매우 제한적입니다.
타프를 고정하거나 하중을 받지 않는 액슬의 움직임을 멈추는 데 가장 이상적입니다. 이 클램프는 목공 작업에서 저렴하게 작업 속도를 높이는 데 사용됩니다.
사시 클램프는 창문이나 문 같은 대형 프로젝트 작업에 유용한 대형 클램프입니다. 실제로 사시 클램프(sash clamps)라는 용어는 이 클램프들이 흔히 새시 창(sash windows)을 고정하는 데 사용되기 때문입니다. 이 클램프들은 큰 물체를 단단히 고정하도록 설계된 긴 바를 가집니다. 정말 좋은 피팅을 얻으려면 보통 최소 두 개의 사시 클램프를 동시에 사용해야 합니다.
긴 바에는 나사로 조이거나 풀 수 있는 고정 턱이 있습니다. 또한 평평한 바의 길이를 따라 이동하여 프로젝트를 다양한 지점에서 고정할 수 있는 슬라이딩 턱이 있습니다.
사시 클램프는 평행 클램프와 유사하게 작동하는 기계 장치입니다. 사시 클램프 용도: 목공, 대형 조립.
사시 클램프는 넓은 패널과 대형 조립 접착에 사용됩니다. 적합: 목공.

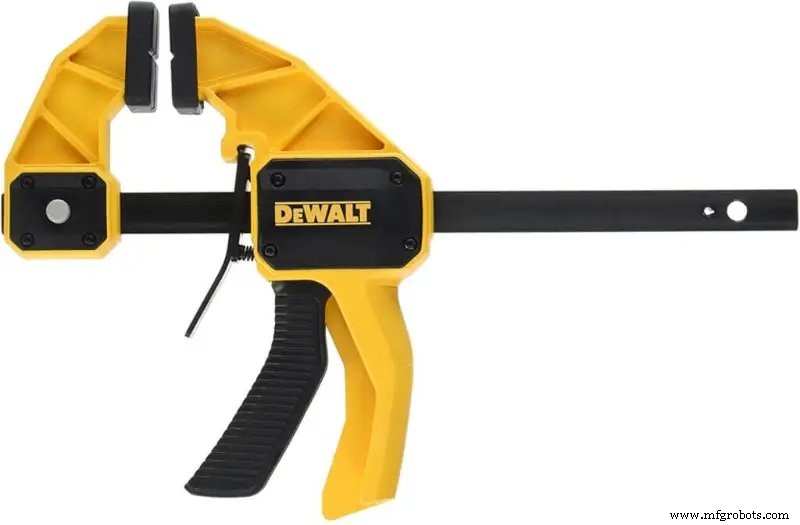

이 클램프들은 한 손으로 조작할 수 있어 매우 편리합니다. 이 기능으로 클램프와 클램핑할 물체를 동시에 잡을 수 있습니다.
한 손가락으로 누를 수 있는 빠른 해제 버튼이 있어 매우 빠른 이동이 가능합니다. 이 클램프들은 매우 강력하며 다양한 용도에 사용할 수 있습니다.
이것은 현재 시장에서 가장 다재다능하고 문제 없는 수동 클램프 중 하나입니다. 퀵-그립(Quick-Grip) 또는 퀵 액션 클램프는 오늘날 시장에서 가장 인기 있는 클램프 유형 중 하나입니다.
이 클램프들은 푸시 핸들을 펌핑하여 한 손으로 조입니다.
이 장치들은 F-클램프와 유사하지만 다른 클램프 개방 능력을 가집니다. 이 퀵 액션 클램프는 다음 용도에 가장 적합: 작업 속도 향상, 한 손 조작, 목공.
이 클램프들은 한 손으로 조작할 수 있어 매우 편리합니다. 이 기능으로 클램프와 클램핑할 물체를 동시에 잡을 수 있습니다.
빠른 해제 버튼이 있어 한 손가락으로 누르면 매우 빠른 이동이 가능합니다. 이 클램프들은 매우 강력하며 다양한 용도에 사용할 수 있습니다.
이것은 현재 시장에서 가장 다재다능하고 문제 없는 수동 클램프 중 하나입니다. 퀵-그립 또는 퀵 액션 클램프는 오늘날 시장에서 가장 인기 있는 클램프 유형 중 하나입니다.
이 클램프들은 푸시 핸들을 펌핑하여 한 손으로 조입니다.
이 장치들은 F-클램프와 유사하지만 다른 클램프 개방 능력을 가집니다. 이 퀵 액션 클램프는 다음 용도에 가장 적합: 작업 속도 향상, 한 손 조작, 목공.
판금 클램프는 록킹 클램프와 유사한 클램프 유형입니다. 유일한 차이점은 클램프 턱의 표면적이 더 넓어 판금 및 유사한 재료 클램핑에 이상적이라는 점입니다. 판금, 금속 가공, 연마 작업, 한 손 조작.
캐비닛 클램프는 페이스 프레임 캐비닛 설치의 여러 단계를 하나의 쉬운 공정으로 결합하도록 설계되었습니다.
캐비닛 클램프는 두 인접 캐비닛을 정렬하여 페이스 프레임이 플러시되도록 하고, 두 축에 걸쳐 클램프 하중을 가하여 나사로 결합할 수 있게 합니다. 캐비닛 클램프 적합 작업: 목공.
테이블 클램프는 일반적으로 용접 테이블과 함께 사용되어 용접 조립 시 한 손으로 빠르게 클램핑할 수 있게 합니다. 테이블 클램프 적합 작업: 용접 조립
테이블 상판은 핸들로 제어되는 전면 턱과 후면 턱으로 구성되며, 턱을 닫아 견고한 작업면을 만들거나 열어 이동식 바이스 턱처럼 작동하게 합니다. 양쪽 턱 상단에 뚫린 구멍에는 작업 범위를 확장하고 더 큰 물체를 클램핑할 수 있게 하는 플라스틱 페그가 꽂힙니다.
다양한 상황에서 다양한 재료를 고정하는 작지만 영리한 도구로, 특히 목공과 금속 가공에 유용합니다. 캔트 트위스트 클램프는 'C' 클램프와 유사하지만 평행하지 않은 재료를 고정하기 위해 각도로 설정됩니다.
이 클램프 종류는 사용이 간단하지만 넓은 동작 범위를 가지며 매우 강력하고 견고합니다. 많은 기계 공장과 용공들은 포크-트위스트 클램프를 선호하는데, 두 개의 평행 턱을 사용하고 턱이 움직이지 않게 하여 하중을 절약하기 때문입니다. 핸들 위치는 클램프 하중과 관련하여 수직으로 유지되어 조이는 동안 클램프가 회전하지 않게 합니다.
이 캔트-트위스트 타입 클램프는 다음 작업에 이상적: 용접, 금속 가공, 기계 가공, 목공.
목재 핸드 스크류 클램프는 가장 전통적인 목공 클램프 중 하나로, 턱 피벗이 있어 클램프를 다양한 각도로 위치시킬 수 있습니다. 이 클램프들은 금속 작업 시 흔히 사용되며 가구 고정에 탁월합니다. 다양한 각도에서 물체를 고정할 수 있는 조절 가능한 턱을 가집니다.
이 클램프들은 일반적으로 강철로 만들어지며 매우 중장비용입니다. 따라서 강하고 오래갑니다. 이 목재 핸드 스크류 클램프는 다음 작업에 가장 적합: 목공.
핸드 스크류 클램프는 접착, 도장, 물체 조립 등 많은 용도에 사용할 수 있습니다. 깊은 목구멍으로 다용도 클램프이며, 소형 또는 대형 공작물 모두 고정할 수 있습니다.

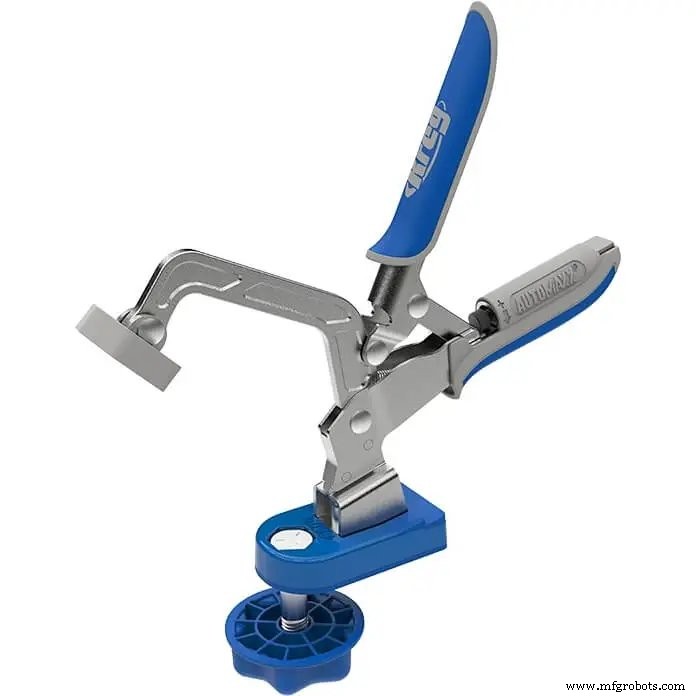

벤치 클램프는 작업대를 제자리에 고정하는 데 사용됩니다. 이 클램프들은 조립품을 빠르게 클램핑할 수 있게 하며, 부착 액세서리를 통해 나무 테이블과 함께 사용하기에 이상적입니다. 벤치 클램프는 목공에서 작업대 위에 물체를 고정하는 데 흔히 사용됩니다. 작업대가 이 클램프 유형에서 클램프의 턱을 대체합니다.
이 목공 클램프는 나무를 자르기, 드릴링, 대패질할 때 제자리에 고정하는 데 완벽합니다. 일부 벤치 클램프는 조립, 목공, 용접에 사용됩니다.
마이터 클램프는 마이터 조인트를 고정하는 데 사용됩니다. 최초의 마이터 클램프는 날카로운 끝이 있는 단순한 C자형 스프링으로, 마이터 조인트의 외부 모서리에 스프링으로 끼워졌습니다. 나사와 빨간 홀더가 직각 플레이트보다 높습니다.
마이터 클램프는 조립에서 모서리를 결합하는 데 이상적인 클램프입니다. 마이터 클램프 적합 작업: 조립, 목공.
액자 클램프는 액자, 테이블 다리, 창틀 등 직사각형 조립품을 결합하는 기계 장치입니다. 액자 클램프 적합 작업: 조립, 목공.
에지 클램프는 이름에서 알 수 있듯 부품의 측면을 잡아 상단을 가공용으로 비워두는 데 사용됩니다. 다른 클램프처럼 에지 그립 클램프도 다양한 스타일로 제공됩니다. 톱니 모양 에지 클램프. 일반적인 에지 클램프 유형은 그림 8-60과 같이 톱니 조절 클램프입니다.
에지 클램프는 세 개의 다른 나사를 사용하여 두 축에서 위치를 제어할 수 있습니다. 따라서 버트 용접 부품 고정이나 조립체 접착에 이상적입니다. 에지 클램프 적합 작업: 목공, 용접.
이 클램프는 일반적으로 가구 제조와 목공에 사용됩니다. 물체 주위에 코드나 패브릭 벨트를 두르고 단단한 모서리를 잠급니다. 래칫으로 벨트를 조일 수 있습니다. 이 클램프는 트럭에 싣기 전 큰 물체에 자신을 고정하거나 작업 중 제자리에 고정하는 데 유용합니다.
웹 클램프는 어색한 형상 처리에 가장 좋은 클램프 중 하나입니다. 이 모서리들은 조립체를 함께 고정하는 밴드를 고정하는 데 사용됩니다. 이 클램프들은 주로 가구 목공에 사용됩니다. 웹 클램프 적합 작업: 목공에서의 홀드 다운 및 운송
빔 클램프는 강철 빔과 플레이트를 들어 올리는 데 사용되는 기계 장치입니다. 주된 인기 이유는 피킹(picking)입니다.
이 클램프 종류는 한 손으로 사용할 수 있는 다용도 클램프로, 때로는 한손 클램프(one-handed clamps)라고도 합니다. 사용이 간단하고, 강하며, 신뢰할 수 있어 작업장뿐만 아니라 가정, 정원, 다양한 취미 공구함에서도 찾아볼 수 있습니다. 턱을 조절하는 트리거 메커니즘이 있습니다. 트리거가 버튼이나 레버로 제어되므로 클램프를 빠르고 쉽게 해제할 수 있습니다.
이 클램프는 바 클램프 또는 'F' 클램프로도 알려져 있는데, 'F' 모양을 닮은 긴 평평한 바로 만들어졌기 때문입니다. 이 클램프는 목공과 금속 가공에서 두 재료를 접착, 나사 조임, 용접하는 동안 함께 고정하는 데 흔히 사용됩니다. 이 클램프는 'C' 클램프와 유사하게 작동하지만 더 큰 턱을 가져 훨씬 더 큰 물체를 고정할 수 있습니다. 나사로 조이고 역방향으로 풀어줍니다.
이 클램프들은 나사산을 통해 조이거나 푸는 두 개의 핸들을 가집니다. 매우 강한 그립을 가지며 목공이나 금속 가공에 흔히 사용됩니다.
평행 클램프는 한손 트리거로 두 개의 평행한 수직 턱을 통해 클램핑된 재료에 압력을 가합니다. 일반적으로 테이블 상판과 문 같은 큰 표면에 공작물을 고정하는 데 사용됩니다.
평행 클램프는 크고 넓은 개방 용량을 가지며, 클램프 턱은 하중 증가 시에도 평행을 유지하여 넓은 분산 면적을 제공하고 나무에 딤플이 생기는 것을 방지합니다. 평행 클램프는 문, 패널, 캐비닛 도어, 캐비닛 베이스, 상자, 테이블, 프레임 제작에 자주 사용됩니다.

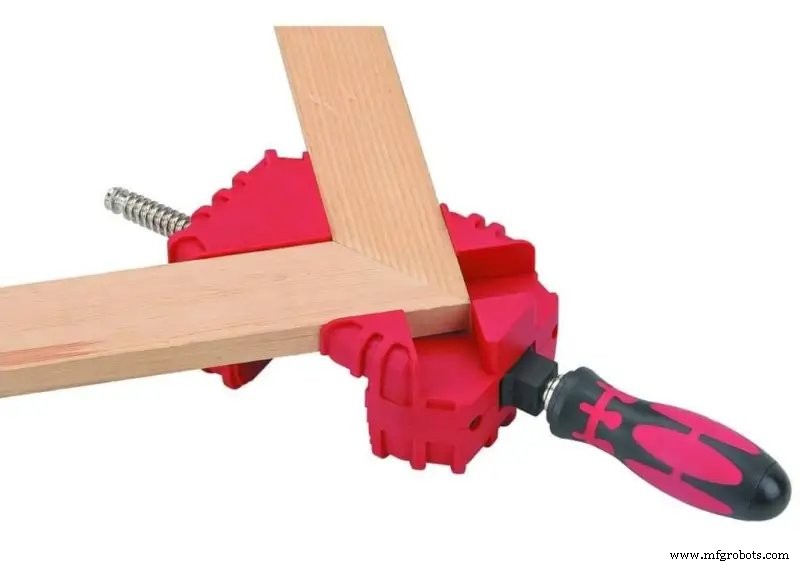

두 공작체의 조인트를 90도 각도로 고정하는 데 코너 클램프보다 더 좋은 클램프는 없습니다. 코너 조인트용으로 설계되어 다른 일반적인 클램핑 용도로는 사용할 수 없습니다.
1. 클램프 턱과 나무 부품 사이에 항상 스크랩 나무 조각을 놓아 클램핑된 부품을 보호하세요.
2. 미끄러짐 방지를 위해 클램프 하중을 부품에 수직 또는 직각으로 가하세요.
3. 클램프 사용 시 항상 최소 두 개를 사용하여 회전을 방지하세요.
4. 클램프를 과도하게 조이지 마세요. 과도한 조임은 클램프 파손을 일으킵니다.
이상이 C 클램프, 파이프 클램프, 호스 클램프, 파이프 클램프, 생식기 클램프, G 클램프, 와이어 클램프 등 이미지와 함께 이해를 돕기 위한 모든 클램프 종류에 대한 설명이었습니다. 글이 즐거우셨고 유용한 정보를 얻으셨기를 바랍니다.
