로프 드라이브 이해: 효율적 동력 전달을 위한 로프 유형

이 글에서는 로프 드라이브란 무엇인가? 그리고 동력 전달에 사용되는 로프 유형에 대해 배웁니다.

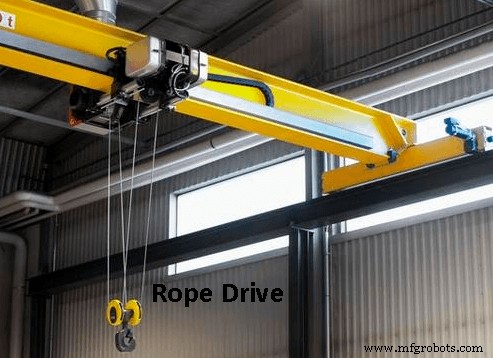

로프 드라이브(Rope Drive)

로프 드라이브는 상당한 거리에서 한 풀리에서 다른 풀로 대량의 동력을 전달해야 할 때 널리 사용됩니다. 로프 드라이브는 단일 플랫 벨트나 V-벨트 대신 여러 개의 원형 단면 로프를 사용합니다.

플랫 벨트 사용은 두 풀리 간 거리가 8미터 이하일 때 적당한 동력 전달로 제한된다는 점에 유의할 수 있습니다.

로프 드라이브의 주요 장점 중 하나는 하나의 구동 풀리에서 여러 개의 드라이브를 가져갈 수 있다는 것입니다. 로프 드라이브는 공장과 제분소에서 동력 전달용으로 가장 널리 사용되었습니다.

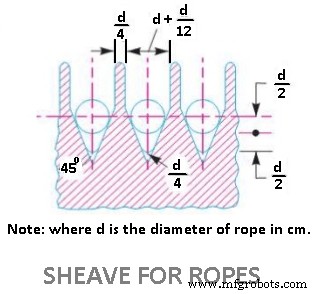

로프용 시브(Sheave for Ropes)

• 시브 직경은 내부 마찰과 굽힘 응력으로 인한 로프 마모를 줄이기 위해 커야 합니다.
• 적절한 시브 휠 크기는 40d이고 최소 크기는 36d입니다.

로프 유형

로프 드라이브는 다음 두 가지 유형의 로프를 사용합니다:

1. 섬유 로프(Fibre Ropes)
2. 와이어 로프(Wire ropes).

섬유 로프는 풀리 간 거리가 약 60미터일 때 성공적으로 작동하는 반면, 와이어 로프는 풀리 간 거리가 최대 150미터까지 사용됩니다.

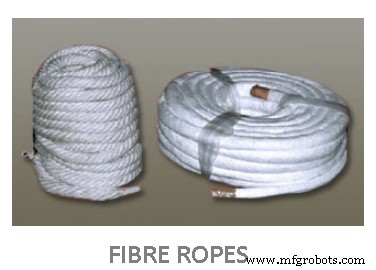

섬유 로프(Fibre Ropes)

동력 전달용 로프는 일반적으로 헴프(hemp), 마닐라(manila), 면(cotton) 같은 섬유 재료로 만듭니다. 헴프와 마닐라 섬유는 거칠기 때문에, 이 섬유로 만든 로프는 그다지 유연하지 않고 기계적 특성이 좋지 않습니다.

헴프 로프는 마닐라 로프에 비해 강도가 낮습니다. 헴프와 마닐라 로프가 시브(또는 풀리) 위로 굽혀지면 섬유 간 미끄러짐이 발생하여 로프가 마모됩니다. 이 결함을 최소화하기 위해 로프 섬유에 윤활유를 바릅니다. 윤활은 로프를 방습 처리하기도 합니다.

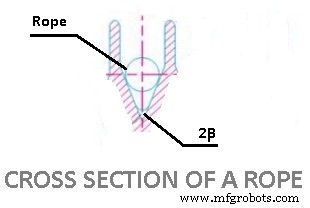

섬유 로프는 일반적으로 원형 단면을 가집니다. 로프 드라이브용 풀리의 그루브 각도는 보통 45°입니다. 풀리의 그루브는 바닥이 좁게 만들어지고 로프는 V-그루브 양쪽 가장자리 사이에 끼워져 로프의 풀리 유지력을 높입니다.

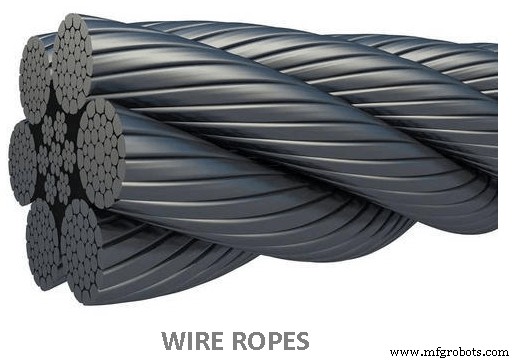

와이어 로프(Wire Ropes)

한 풀리에서 다른 풀로 장거리에 걸쳐 대량의 동력을 전달해야 할 때(즉, 풀리 간 거리가 최대 150미터까지), 와이어 로프가 사용됩니다.

와이어 로프는 엘리베이터, 광산 호이스트, 크레인, 컨베이어, 견인 장치, 현수교 등에서 널리 사용됩니다. 와이어 로프는 홈난 풀리에서 작동하지만 그루브 바닥에 놓이며 그루브 양쪽 사이에 쐐기 모양으로 끼워지지 않습니다.

와이어 로프는 면 로프에 비해 다음과 같은 장점이 있습니다.

1. 와이어 로프는 무게가 더 가볍습니다.
2. 조용한 작동을 제공합니다.
3. 충격 하중을 견딜 수 있습니다.
4. 와이어 로프는 더 신뢰할 수 있습니다.
5. 갑작스럽게 파단하지 않습니다. 더 내구성이 있습니다.
6. 효율이 높습니다.
7. 비용이 저렴하거나 낮습니다.

"로프 드라이브" 기사가 마음에 드시면 친구들과 공유해 주세요. 질문이 있으시면 댓글을 남겨주세요.
