체인 드라이브 이해: 유형, 기능 및 응용 분야 완벽 가이드

이 글에서는 다양한 체인 드라이브 유형, 그 작동 원리, 장점, 단점, 응용 분야를 배우고, 글 끝에서 이 게시물의 PDF 파일을 다운로드할 수 있습니다.

체인 드라이브와 유형:

체인 드라이브는 짧은 센터 거리에 적합하며 일반적으로 3미터까지, 특수한 경우 최대 8미터까지 사용할 수 있습니다. 체인 드라이브는 동력을 전달하며 최대 100kW, 작동 주변 속도 최대 15m/s까지 가능합니다. 속도비는 최대 8:1까지 높일 수 있습니다.

벨트 드라이브와 로프 드라이브의 주요 단점은 속도비가 일정하지 않고 미끄러짐으로 인해 변한다는 것입니다. 체인 드라이브는 포지티브 드라이브이므로 미끄러짐이 없어 속도비가 일정하게 유지됩니다.

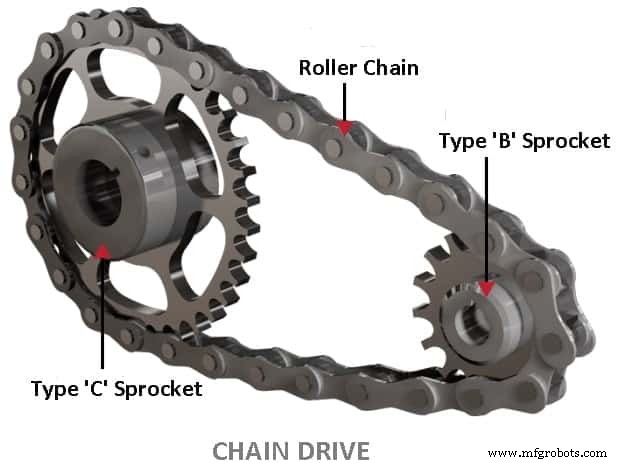

체인 드라이브는 자전거, 오토바이, 압연기, 농업 기계, 공작 기계, 컨베이어, 석탄 절단기 등 광범위한 동력 전달 응용 분야에 사용됩니다. 체인 드라이브는 체인과 스프라켓이라 불리는 두 개의 바퀴로 구성됩니다. 스프라켓은 끝없는 체인이 장착되는 톱니 바퀴입니다.

동력 전달에 사용되는 체인 유형

1. 롤러 체인(Roller chain)
2. 사일런트 체인(Silent chain)
3. 리프 체인(Leaf Chain)
4. 플랫톱 체인(Flat-top Chain)
5. 엔지니어링 스틸 체인(Engineering Steel Chain)

체인 유형에 관계없이 스타일은 다음과 같이 분류됩니다.

1. 스트레이트 링크 체인: '외부'와 '내부' 링크가 번갈아 가며 있습니다.
2. 오프셋 링크 체인: 모든 링크가 동일합니다. 바-링크, 플랫톱, 용접 강철 체인 같은 일체형 링크 체인이 포함됩니다.

롤러 체인은 자전거, 오토바이, 공작 기계 등에 흔히 사용됩니다. 사일런트 체인은 저속에서 부드럽고 무소음 작동을 위해 광범위하게 사용되는 인버티드 투스 체인입니다.

체인 유형 상세

산업적 관점에서 주요 체인 유형은 다음과 같습니다:

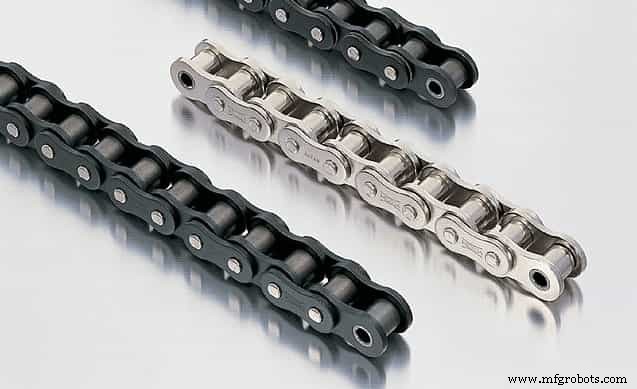

1. 롤러 체인 (부시 롤러 체인)

이 체인 유형은 컨베이어, 와이어/튜브 인발기, 인쇄기, 자동차, 오토바이, 자전거 등 다양한 가정용, 산업용, 농업용 기계에서 기계적 동력 전달에 가장 일반적으로 사용됩니다.

롤러 체인은 사이드 링크로 연결된 일련의 짧은 원통형 롤러로 구성됩니다. 스프라켓이라 불리는 톱니 바퀴에 의해 구동됩니다. 동력 전달에 단순하고 신뢰성 있으며 효율적입니다.

이 체인들은 일반적으로 체인 링크 플레이트 높이보다 직경이 작습니다. 링크 플레이트는 체인이 스프라켓과 맞물릴 때 가이드 역할을 합니다.

체인은 트랙이나 웨이에서 운반되는 자재를 지지하고 안내하는 가이드 역할도 합니다. 이는 컨베이어와 일부 버킷 엘리베이터의 특징입니다. 롤러 체인은 구동 및 컨베이어 응용 분야 모두에 사용됩니다.

• 구동용으로 가장 일반적으로 사용되는 체인은 단일 스트랜드 표준 시리즈 롤러 체인입니다. 이 체인의 동력 정격 용량은 광범위한 구동 하중 요구 사항을 커버합니다.
• 다중 스트랜드 롤러 체인은 체인 피치나 선속도를 늘리지 않고 동력 용량을 늘리기 위해 사용됩니다.

2. 사일런트 체인(Silent Chain)

사일런트 체인은 인버티드 투스 체인이라고도 하며, 조인트 부품에 조립된 일련의 톱니 링크 플레이트로 구성되어 각 피치 사이에서 자유로운 굽힘을 허용합니다.

사일런트 체인은 랙이 기어와 맞물리는 방식과 유사하게 스프라켓 톱니와 맞물리도록 기어 형상 윤곽으로 설계된 평평한 링크 플레이트의 적층 행으로 구성됩니다. 링크는 각 체인 조인트에서 하나 이상의 핀으로 고정되며, 이는 체인이 굽힐 수 있게도 합니다.

다른 제조업체의 사일런트 체인은 일반적으로 서로 연결할 수 없습니다. 표준 사일런트 체인은 컴팩트하고 고속이며 부드럽고 저소음 구동이 필요한 다양한 산업용 구동 장치에 사용됩니다.

고성능 사일런트 체인은 다양한 크기로 피치와 폭이 제공되며, 뛰어난 부드러움과 정숙성이 요구되는 초고속 구동에 사용됩니다. 이 체인들은 궁극적인 부드러움이 필요한 산업 장비에서 흔히 사용됩니다.

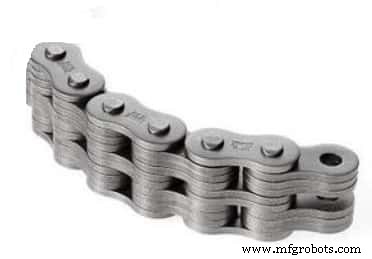

3. 리프 체인(Leaf Chain)

리프 체인은 동력 전달이 아닌 인양용으로 설계되었습니다. 장력은 매우 높지만 속도는 느립니다. 일반적으로 체인은 간헐적으로 작동합니다. 리프 체인 설계의 주요 고려사항은 인장 하중, 조인트 마모, 링크 플레이트 및 시브 마모입니다.

리프 체인은 스프라켓과 맞물리지 않습니다. 시브 위를 달리도록 의도되었기 때문에 스프라켓과 맞물릴 수 있는 조항이 없습니다. 리프 체인은 종종 매우 큰 하중을 들어올려야 하므로 높은 항복 강도가 필요하고 큰 하중을 들어올릴 때 영구적으로 늘어나지 않아야 합니다. 리프 체인의 가장 일반적인 용도는 아마도 지게차일 것입니다.

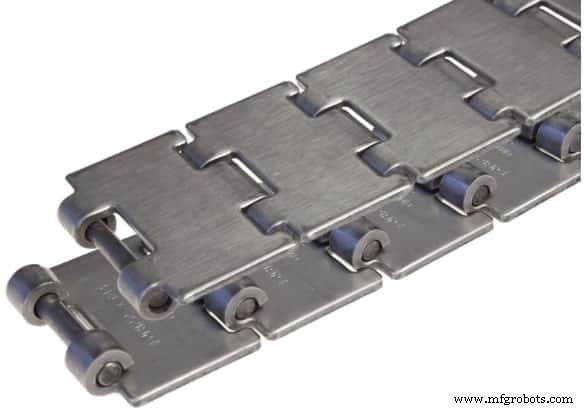

4. 플랫톱 체인(Flat-top Chain)

플랫톱 체인은 컨베이어에 널리 사용되며, 가장 기본적으로 슬랫 컨베이어라는 특수 유형에 사용됩니다.

플랫톱 체인은 다음과 같이 구성됩니다.

• 양쪽에 힌지 같은 배럴이 말린 일련의 강철 탑 플레이트.
• 배럴을 통해 핀이 삽입되어 조인트를 만듭니다. 이들은 빔과 베어링 역할을 모두 합니다.
• 핀은 한 탑 플레이트 배럴에 프레스 핏이나 헤딩으로 고정되고 다음 링크 배럴에서는 자유롭게 관절 운동합니다.
• 연결 핀은 보통 한쪽 끝이 널링(knurled)되거나 확대되어 탑 플레이트 배럴 중 하나에 핀을 고정합니다.
• 이렇게 연속적인 길이의 플랫톱 체인이 형성됩니다.
• 플랫톱 체인은 컨베잉용으로만 의도됩니다.

5. 엔지니어링 스틸 체인(Engineering Steel Chain)

엔지니어링 스틸 체인은 1880년대에 처음 개발되어 어려운 컨베이잉 응용 분야를 위해 설계되었습니다. 대부분의 엔지니어링 스틸 체인은 컨베이어, 버킷 엘리베이터, 인장 링키지에 사용됩니다.

소수만 구동용으로 사용됩니다. 이 체인의 주요 설계 고려사항은 인장 하중, 여러 유형의 마모, 윤활, 그리고 환경입니다.

마모는 엔지니어링 스틸 체인 설계 시 가장 중요한 매개변수입니다. 조인트 마모, 롤러 및 부시 마모, 사이드바 및 트랙 마모 모두 컨베이어 체인에 큰 관심사입니다.

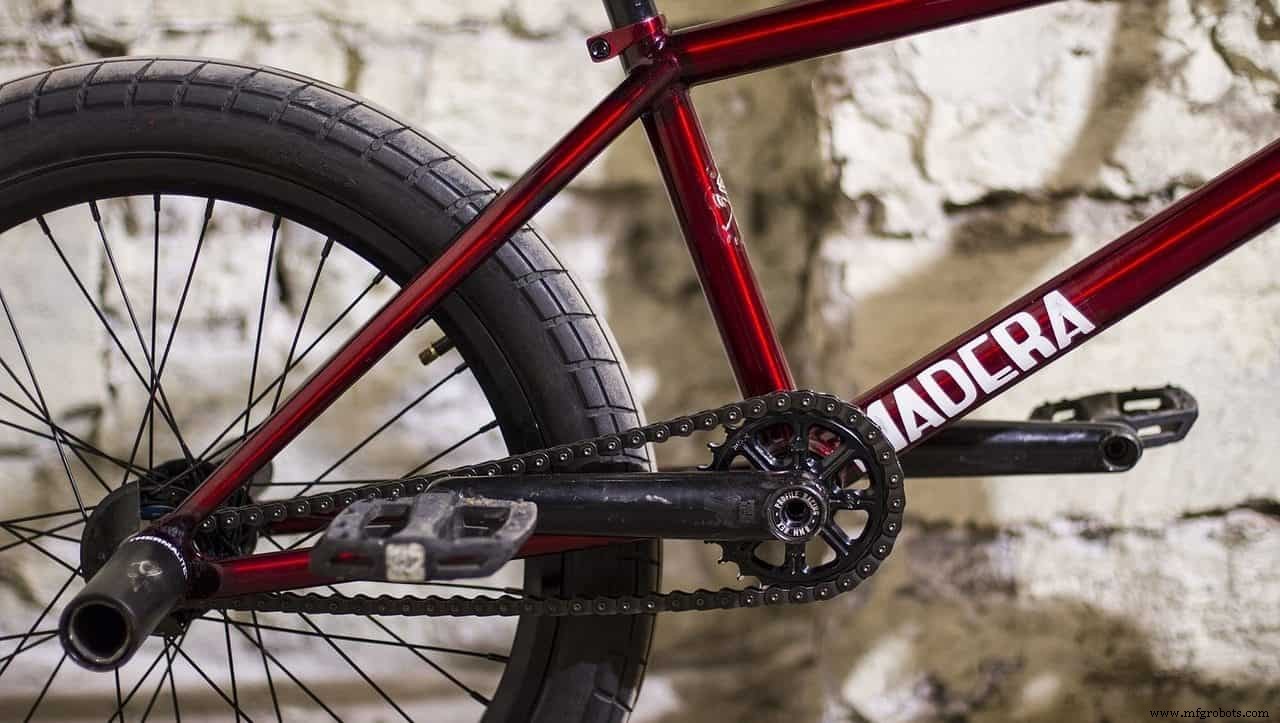

자전거에 사용되는 체인

대부분 자전거 체인은 일반 탄소강 또는 합금강으로 만들어지지만, 일부는 녹 방지 또는 단순히 스타일을 위해 니켈 도금됩니다.

체인 드라이브는 1885년 도입된 안전 자전거의 주요 특징이었으며, 두 개의 같은 크기 바퀴로 "하이 휠러" 유형 자전거에서 수정되었습니다. 체인 구동 안전 자전거의 인기는 오늘날에도 자전거 설계의 기본 특징으로 남아 있습니다.

자전거 체인은 압력 점을 액슬에서 더 멀리 이동시켜 베어링에 가해지는 스트레스를 줄이고 내부 바퀴의 마찰을 감소시키기 때문에 매우 높은 효율을 가집니다. 더 높은 체인 장력이 더 효율적인 것으로 밝혀졌습니다.

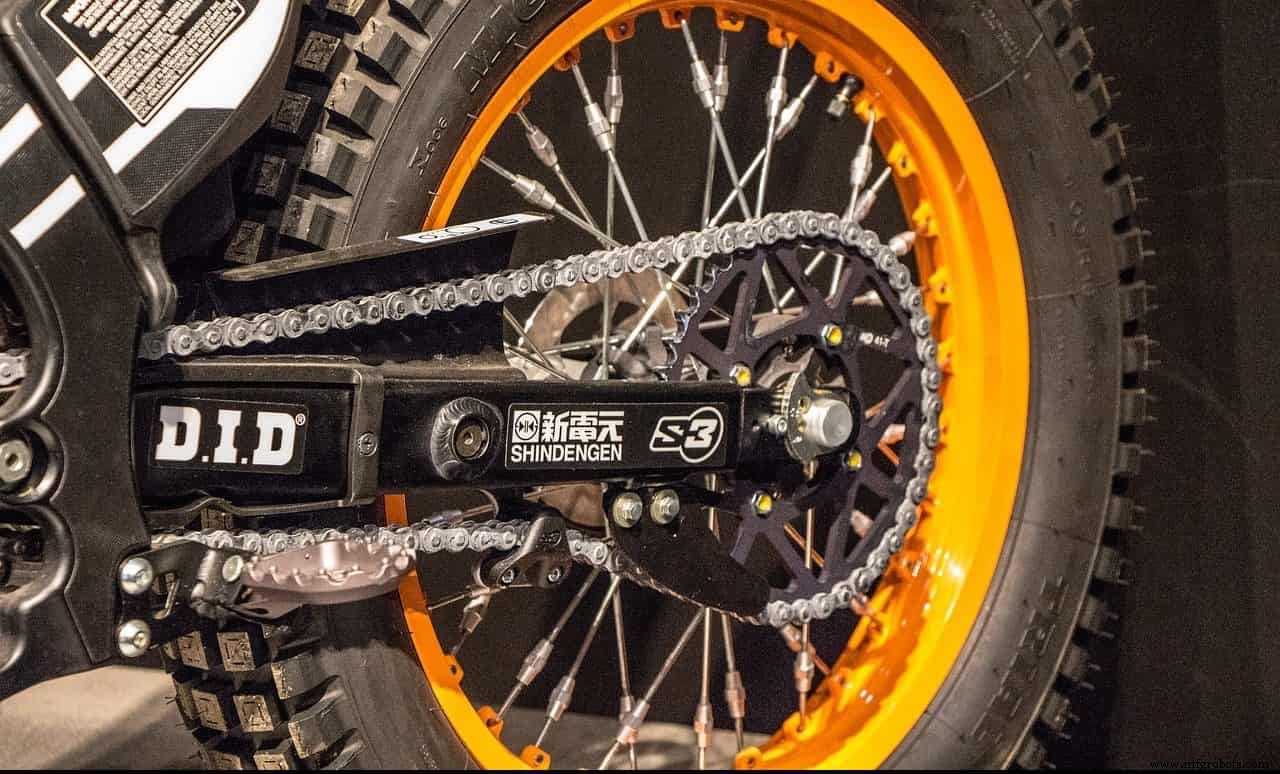

자동차에 사용되는 체인 드라이브

체인 구동 시스템은 차량에서 디퍼렌셜에서 리어 액슬로 동력을 전달합니다.

자동차 초기 시절 체인 드라이브는 매우 인기 있는 동력 전달 시스템이었습니다. 리지드 핫치키스, 드라이브샤프트, 유니버설 조인트를 가진 시스테마 파나르드(Système Panhard)의 대안으로 주목받았습니다.

체인 드라이브는 드라이브샤프트와 유니버설 조인트보다 설계가 더 간단합니다.

리어 휠에서 비현수 중량이 적기 때문에 서스펜션이 범프에 더 효과적으로 반응할 수 있습니다. 이를 통해 차량은 더 부드러운 승차감을 가질 수 있습니다.

체인 드라이브의 장단점

장점

1. 포지티브 논슬립 드라이브입니다.
2. 효율이 매우 높습니다(최대 99%).
3. 작은 센터 거리뿐만 아니라 최대 3m의 큰 센터 거리에 있는 축에도 사용할 수 있습니다.
4. 한 단계에서 최대 8:1의 높은 속도비를 허용합니다.
5. 벨트 드라이브보다 더 높은 동력을 전달할 수 있습니다.
6. 스프라켓이 풀리보다 가볍기 때문에 벨트 드라이브에 비해 축에 더 적은 응력을 생성합니다.
7. 벨트 드라이브와 달리 악조건의 온도와 대기 조건에서도 작동할 수 있습니다.
8. 벨트 드라이브보다 더 적은 공간을 차지하고 더 콤팩트합니다.
9. 유지보수가 적습니다.

단점

1. 구동축과 피동축이 정확히 평행하도록 정확하게 정렬되어야 합니다.
2. 더 많은 윤활이 필요합니다.
3. 초기 비용이 높습니다.
4. 체인 신장으로 인해 주기적인 역회전 작동이 불가능합니다.
5. 속도 변동이 더 큽니다.

---

이상으로 읽어주셔서 감사합니다. 제가 아는 모든 체인 유형을 논의했습니다. 이 기사가 아직 완전하지 않지만, 여전히 이 주제에 대해 질문이 있으시면 댓글로 문의하세요. 이 기사가 마음에 드시면 친구들과 공유해 주세요.
