산업용 공압 시스템과 그 부품은 이해하기 복잡한 개념처럼 들릴 수 있습니다. 하지만 각 장치 유형을 분해해 보면 기능과 구성요소를 쉽게 파악할 수 있습니다. 많은 산업이 유지보수 비용을 낮추고 기계를 더 오래 가동하기 위해 공압 장비를 선호하며 기계에 통합합니다.

이 가이드는 산업용 공압 시스템의 작동 원리, 장점과 한계, 주요 부품을 이해하는 데 도움을 드립니다. 고장 난 밸브 교체부터 산업 자동화 시스템 신규 설계까지, 이 가이드는 완벽한 출발점이 될 것입니다.

목차:

산업용 공압 시스템 작동 원리

공압 시스템의 장점

공압 시스템의 한계

공압 시스템 유지보수

공압 부품용 나사산 유형

산업 자동화의 공압 부품

공압 실린더와 액추에이터

공압 제어 밸브

에어 프렙(공기 정제) 부품

공압 로직 시스템

공압 액세서리

산업용 공압 시스템 작동 원리

자전거 펌프를 써보셨다면 공압의 기본 원리를 본 것입니다. 오늘날 많은 기업이 산업용 공압을 기계에 접목합니다. 네일건, 진공청소기 등 일상 용품에서도 찾아볼 수 있을 정도로 대중화되었습니다.

공압 시스템은 압축 공기를 사용해 잡기, 이동, 성형 등 움직임을 제어하는 기계입니다. 공압 장비는 주로 대량의 압축 공기에 의존해 작동합니다. 많은 기계에서 일정한 공기 생산을 유지하는 것이 중요합니다.

일반적으로 대부분의 공압 시스템은 다음으로 구성됩니다:

1. 컴프레서(압축기)
2. 리시버(수신 탱크)
3. 밸브
4. 액추에이터

컴프레서

에어 컴프레서는 우리가 숨 쉬는 공기를 압축 공기로 변환하는 공압 도구입니다. 압축 공기는 공압 시스템 전반에서 사용됩니다. 보통 가스 탱크로 구동되어 공기를 시스템에 강제로 넣어 압축 공기를 생성합니다. 원하는 공기 압력과 유량에 맞는 다양한 타입의 에어 컴프레서가 있습니다: 피스톤, 로터리, 원심, 축류 타입 등.

리시버

에어 리시버는 이름 그대로 컴프레서로부터 공기를 받아 에어 리시버라 불리는 더 큰 탱크에 저장합니다. 에어 리시버는 공기 흐름을 부드럽게 하고 탱크 진입 시 냉각시킵니다. 대형 탱크가 소형 탱크보다 열을 훨씬 빠르게 방출합니다. 공기 손실을 보상하기 위해 에어 리시버는 더 높은 압력으로 압축 공기를 저장합니다. 이는 필요한 에너지 전달을 보장합니다.

에어 밸브

에어 밸브는 공기를 멈추고 방향을 바꾸는 중요한 공압 부품입니다. 액추에이터를 움직이기 위해 공기 흐름 방향을 제어합니다. 공압 시스템은 하나 또는 여러 개의 밸브를 가질 수 있습니다. 풋 밸브 같은 수동식이거나 솔레노이드 밸브 같은 전기식일 수 있습니다.

공압 액추에이터

액추에이터는 공압 시스템의 '움직이는 부품' 또는 필수 움직임입니다. 이 출력 장치는 에어 실린더 형태이거나 자재나 드릴 비트를 이동·들어올리는 로봇 팔 형태일 수 있습니다. 대부분의 액추에이터는 직선 경로로 움직입니다.

에어 프렙(공기 정제)

산업용 공압 시스템의 성능을 극대화하려면 에어 프렙이 필요합니다. 시스템 전체에 깨끗하고 건조한 공기를 유지하면 수명이 연장됩니다. 클램핑, 포지셔닝, 리프팅 같은 산업 애플리케이션은 시스템 전반에 지속적인 고품질 공기를 필요로 합니다. 적절한 에어 프렙에는 필터, 레귤레이터, 때로는 윤활기가 포함됩니다.

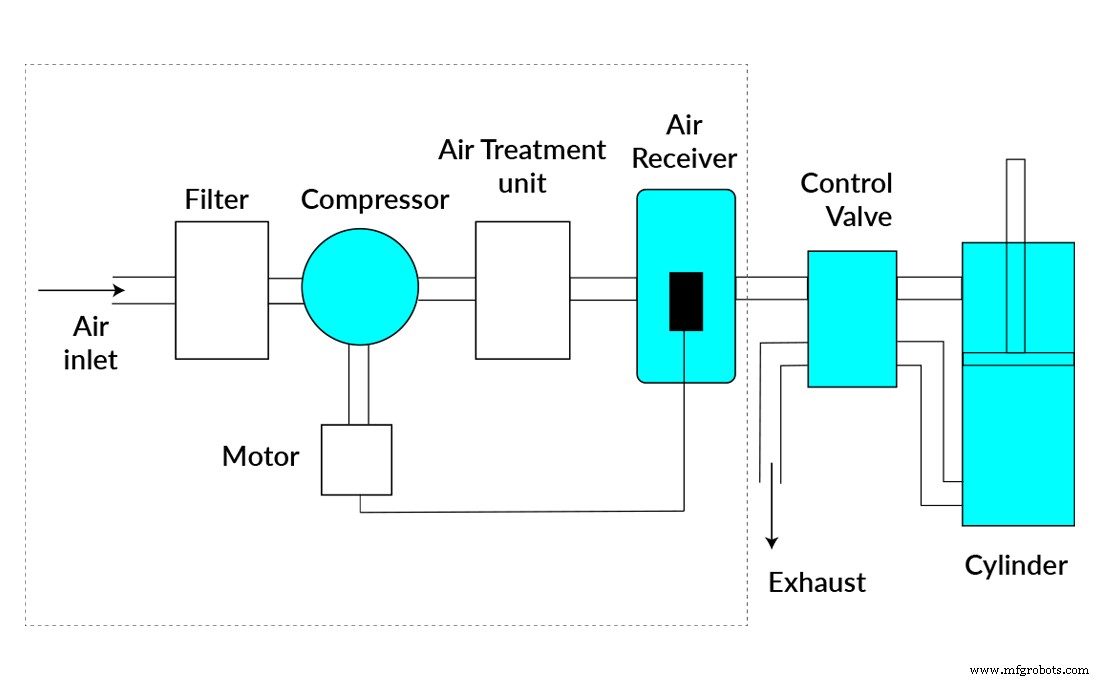

산업용 공압 시스템 다이어그램

맨 위로

공압 시스템의 장점

앞서 언급했듯 산업용 공압은 유지보수 비용을 낮추고 기계를 더 오래 가동하게 하는 쉬운 방법입니다. 하지만 이는 공압 장비의 몇 가지 이점일 뿐입니다.

공압 부품 사용 시 다음과 같은 이점이 있습니다:

1. 설계와 제어의 단순성 – 표준 실린더와 기타 부품으로 기계를 쉽게 설계하고 간단한 온/오프 제어로 작동
2. 신뢰성 – 기체가 압축 가능하므로 공압 장비는 충격 손상에 덜 취약. 가스는 과도한 힘을 흡수하지만 유압의 유체는 힘을 직접 전달. 압축 가스는 저장 가능해 정전 시에도 잠시 기계 가동 가능
3. 안전성 – 유압유 대비 화재 위험 매우 낮음. 최신 기계는 보통 과부하 안전 설계

맨 위로

공압 시스템의 한계

산업용 공압 시스템이 유압 시스템 대비 많은 장점을 제공하지만, 몇 가지 한계도 있습니다.

1. 누설 취약: 정기적인 예방 점검이 많은 골칫거리를 예방합니다. 정기 점검 일정을 유지하면 누설을 큰 문제 되기 전에 포착할 수 있습니다.
2. 유지보수와 수리: 산업용 공압은 압력을 파이프에 장시간 저장하는 경우가 많아 수리를 좀 더 까다롭게 만듭니다. 수리 시작 전 시스템을 올바르게 감압해야 합니다.
3. 민감성: 공압 장비는 방해받지 않고 작동할 공간이 필요합니다. 공압 시스템은 온도와 진동 변화에 민감합니다.

맨 위로

공압 시스템 유지보수

공압 시스템 예방 유지보수는 장비 최고 성능을 내기 위해 중요합니다. 공압 장비 상태를 정기적으로 점검하면 마모를 문제 되기 전에 포착할 수 있습니다.

산업용 공압의 흔한 유지보수 이슈는 공기 누설입니다. 조기 발견으로 시스템 과부하, 압축 공기 낭비, 운영비 증가, 품질 저하를 방지할 수 있습니다. 때로는 공압 시스템 내 공기 샌 소리를 들어 누설을 감지하기도 합니다. 또는 물과 비누 용액을 뿌려 공기 방울을 확인하는 방법도 있습니다. 누설 수리는 피팅 조임처럼 간단할 수 있습니다. 심각한 경우 부품 교체가 필요할 수 있습니다.

공압 장비 예방 유지보수에 대해 더 알고 싶으신가요? 당사의 예방 유지보수 블로그가 훌륭한 자료입니다.

맨 위로

공압 부품용 나사산 유형

다양한 공압 장비 유형을 다루기 전에 나사산 유형을 먼저 언급하고자 합니다. 에어 밸브와 에어 실린더 같은 부품에는 나사산 포트가 있는 경우가 많습니다. 많은 브랜드에서 NPT, PT, G(BSPP) 세 가지 옵션을 제공합니다. 장비가 중국산이라면 10중 9는 PT 나사산이 필요합니다. 북미 제조라면 NPT 나사산이 안전합니다. 사용자 매뉴얼을 참조하거나 원장비 제조사에 문의해 확인하세요.

다른 대안으로는 다른 피팅이나 나사산 실 테이프 사용이 있습니다. 나사산 유형 정확 식별법은 당사의 나사산 식별 가이드를 참조하세요.

맨 위로

산업 자동화의 공압 부품

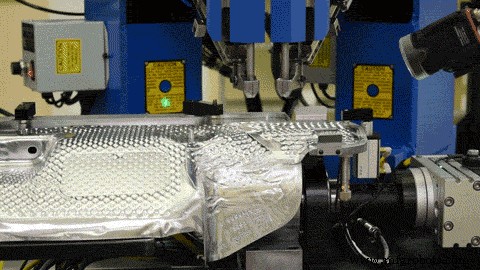

공압 시스템은 최종 사용자, 기술자, 엔지니어에게 수많은 이점을 제공합니다. 따라서 산업용 공압 시스템을 자동화 솔루션에 통합할 것을 권장합니다. 공압 부품이 작동하는 맞춤 자동화 구축 사례를 살펴보세요.

맨 위로

공압 실린더와 액추에이터

공압 실린더와 액추에이터는 피스톤이나 다이어프램 내에 저장된 압축 공기를 사용해 하중을 이동시킵니다. 하중 방향에 따라 에어 실린더 또는 로터리 액추에이터가 필요합니다.

에어 실린더

에어 실린더는 피스톤 로드를 사용해 하중을 직선으로 이동시킵니다. 압축 공기가 피스톤 로드를 실린더 배럴 안팎으로 밀거나 당깁니다. 에어 실린더의 두 가지 핵심 파라미터는 스트로크와 보어 크기입니다. 스트로크는 실린더 피스톤 또는 로드가 작동 시 확장되는 거리입니다. 보어는 공압 실린더의 직경입니다. 보어 크기가 클수록 실린더가 가할 수 있는 압력이나 힘이 커집니다.

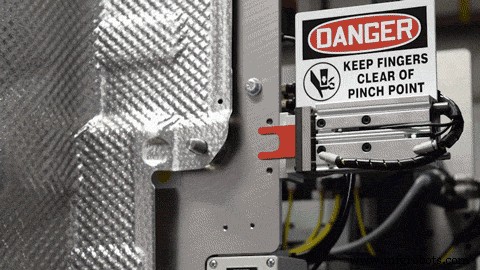

가이드 실린더 작동 예시

에어 실린더 유형:

• 단동 에어 실린더: 압축 공기 포트 하나로 로드를 한 방향으로만 밀거나 당깁니다. 로드는 스프링 작용으로 복귀.
• 복동 에어 실린더: 실린더 양단에 압축 공기 포트가 있어 로드를 신축시킵니다.

애플리케이션에 맞춰 추가 커스터마이징 가능한 옵션들이 있습니다. 예를 들어 쿠션으로 피스톤 작동 소음 감소. 당사 사이트의 많은 실린더 모델에 다양한 마운팅 옵션 제공.

로터리 액추에이터

로터리 액추에이터는 축을 중심으로 물체를 회전시킵니다. 연속 토크를 생성하는 압축 공기를 사용합니다.

많은 로터리 액추에이터는 더블 랙 앤 피니언 설계를 가집니다. 공기가 포트를 통해 들어가 피스톤을 선형으로 밀면, 연결된 랙의 기어 이빨이 원형 피니언의 이빨과 맞물려 피니언 샤프트를 최대 360도 회전시킵니다.

로터리 액추에이터도 쿠션 기능으로 조용한 작동 가능.

맨 위로

오른쪽 로터리 액추에이터로 기계 플랫폼 회전 가능

공압 제어 밸브

공압 밸브(에어 밸브)는 산업용 공압에서 공기 흐름을 멈추고 시작하며 방향을 바꿉니다. 풋 밸브 같은 수동식이나 솔레노이드 밸브 같은 전기식일 수 있습니다.

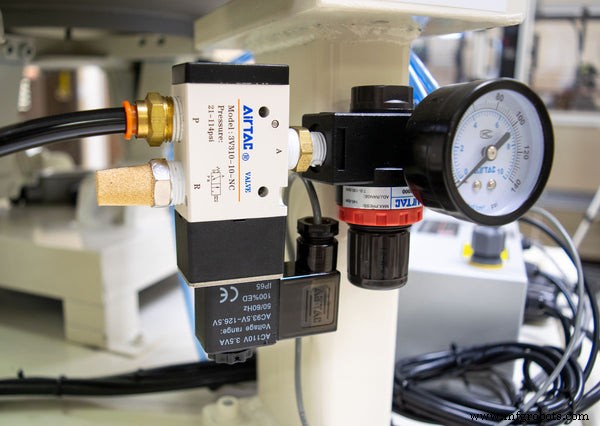

공압 솔레노이드 밸브

이 전기 방향 제어 밸브는 솔레노이드에 전기를 가해 공기 흐름을 멈추고, 시작하거나 방향을 바꿉니다. 솔레노이드 밸브 유형에 대해 더 알고 싶으면 당사의 'Solenoid Valves 101' 블로그를 참조하세요.

솔레노이드 밸브 유형:

• 직동식 밸브: 전자석의 전원을 '직접' 사용해 밸브 개폐
• 파일럿 작동식 밸브: 전자기력과 흐르는 공기/액체/가스 압력을 결합해 밸브 개폐

유체 제어 밸브

유체 제어 밸브는 공기, 가스, 물, 오일, 증기 등 유체의 중요한 흐름을 제어합니다. 솔레노이드에 전기를 가해 유체 흐름을 신속하게 멈추고, 시작하거나 방향을 바꿉니다.

수동 밸브와 기계식 밸브

수동 및 기계식 밸브는 수동 또는 기계적 작동으로 공기 흐름을 시작, 정지, 방향 전환. 예: 페달을 밟아 작동하는 수동 풋 밸브.

논리턴 밸브와 유량 제어 밸브

특수 목적 밸브 예로 논리턴 밸브(체크 밸브)와 유량 제어 밸브가 있습니다. 논리턴 밸브는 유체가 한 방향으로만 흐르게 허용. 유량 제어 밸브는 유체 흐름이나 압력을 조절.

맨 위로

에어 프렙(공기 정제) 부품

에어 프렙 제품은 산업용 공압의 공기를 깨끗하고 건조하게 유지합니다. 에어 필터, 레귤레이터, 윤활기 조합으로 시스템 수명 연장에 도움.

공압 에어 필터

공압 에어 필터는 최초 공기 공급을 받아 압축 공기 탱크 내 오염물과 수분을 줄입니다. 기계 필요에 따라 다양한 크기 제공. 0.3미크론까지 오염물 필터링 가능. 에어 필터는 4~6개월마다 교체 필요, 예방 관리 필수.

에어 압력 레귤레이터

에어 압력 레귤레이터는 공압 에어 필터로 공기가 깨끗하고 건조해진 후 하류 압력을 제어합니다. 에어 레귤레이터는 하류 압력 조절용으로만 사용해야 합니다.

에어 윤활기

공압 윤활기는 압축 공기 스트림에 소량의 오일을 추가해 마찰을 줄입니다. 윤활기는 기계 효율적 작동을 유지하는 공압 시스템의 중요한 추가 장치. 다양한 포트 크기와 나사산 유형으로 제공.

필터-레귤레이터-윤활기 콤비네이션 유닛

FRL 콤비네이션 유닛 같은 에어 프렙 시스템은 필터, 레귤레이터, 윤활기를 하나의 시스템에 통합. 이 3피스 유닛은 정확한 압력 조절, 수분 감소, 적정 오일량 주입으로 올바른 에어 프렙 보장. 이런 콤비네이션 유닛은 비용 절감과 공간 절약에 도움.

맨 위로

공압 로직 시스템

공압 로직 시스템은 에어 로직 컨트롤이라고도 합니다. 산업 공정 제어와 기계 데이터 수집에 사용됩니다.

에어 로직은 릴레이, 압력/진공 스위치, 시간 지연, 카운터, 리미트 스위치 등 거의 모든 기능을 수행할 수 있습니다. 설계는 유사하지만 제어 매체가 전기 대신 압축 공기입니다.

가장 흔한 용도 중 하나는 공압 카운팅입니다. 공압 카운터는 가치 있는 장비 데이터를 제공. 기계적/전기적 장치가 애플리케이션에 따라 비현실적이거나 불편할 수 있습니다.

예: Control Line의 AC-6 공압 카운터는 이벤트 기록, 개수/부품 카운팅, 완전 사이클 카운팅 제공. 데이터는 모니터링되어 생산 목적이나 예방 유지보수 계획 수립에 활용. 공압 로직 시스템 사용 가이드는 당사 'Air Logic' 블로그에서 더 자세히 다룹니다.

맨 위로

공압 액세서리

공압 액세서리는 공압 장비를 시스템 요구사항에 맞춰 커스터마이징하고 적용하는 데 도움을 줍니다. 몇 가지 일반적인 액세서리와 공압 부품과의 결합 방법:

공압 소음기

배기 소음기는 작동 중 공압 장비 소음 수준을 낮춰 사용자 편의 향상과 외부 오염물 유입 방지로 시스템 보호.

에어 실린더 위치 센서

위치 센서는 에어 실린더와 함께 흔히 사용. 물체 움직임을 감지해 처리, 전송, 제어에 적합한 신호로 변환.

에어 압력 게이지

공압 시스템에서 압력은 시스템 곳곳의 다양한 위치에서 측정. 공압 압력 게이지는 산업 및 상업용 애플리케이션용 압력 읽기 제공.

드립 레그 드레인

드립 레그(응축수 드레인)는 압축 공기 시스템 내 응축수와 수분을 포집.

에어 밸브 매니폴드

에어 매니폴드는 유체나 가스 분배를 위한 편리한 분기점 제공. 두 곳 이상에 공압 동력 공급해 여러 도구에 동시 공급.

솔레노이드 코일

손상된 코일 교체나 기존 솔레노이드 밸브 전압 레벨 변환용 예비 코일로 사용.

분배 블록

공압 분배 블록은 에어 프렙 부품, 트랜스듀서, 기타 부품용 편리한 포트 위치 제공.

맨 위로

이 공압 부품 가이드가 다양한 공압 유형 간 혼란을 해소하는 데 도움이 되었길 바랍니다. 실린더와 밸브는 용어 다양성으로 특히 혼란스러울 수 있습니다. 귀사 장비에 적합한 공압 부품 찾기 도움이 필요하시면 (336) 767-1379로 연락하거나 info@trimantec.com으로 영업 담당자에게 이메일 주세요.
