하이트 게이지의 새로운 높이

품질실에서의 측정 검사에 대해 이야기하든 작업 현장에서 빠르고 정확한 검사에 대해 이야기하든, 높이 게이지는 오늘날 계측에서 가장 유용한 도구 중 하나입니다. 우리는 모두 하이트 게이지로 측정하는 기본 측정에 익숙하지만 오늘날의 많은 새로운 기기는 CMM의 큰 형님과 비슷한 정확도로 근거리 좌표 측정기(CMM) 기능을 사용할 수 있습니다. CMM을 대체할 수는 없지만 유사한 작업을 수행할 수 있는 것보다 다목적 높이 게이지가 있으면 더 복잡하고 중요한 품질 검사를 위해 CMM을 절약할 수 있습니다.

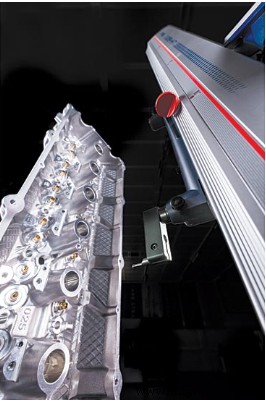

신장 게이지는 이름에서 알 수 있듯이 정확히 키를 측정합니다. 측정 스타일러스가 있는 슬라이더는 기기 베이스의 기준 평면에 명목상 수직인 단일 수직 축을 따라 빔의 측정 눈금을 기준으로 움직입니다.

높이 게이지는 데이텀 평면에서 부품 형상을 측정 및/또는 스크라이브하기 위해 화강암 표면 플레이트에 사용됩니다. 스크라이버, 테스트 표시기, 터치 프로브 또는 CMM 스타일 프로브를 사용하여 측정된 기능을 찾습니다. 하이트 게이지는 품질 관리에 유용한 도구이며 그 기능은 계속해서 증가하고 있습니다.

신장계에는 Vernier, 다이얼 및 디지털의 세 가지 기본 유형이 있습니다.

슬라이더를 사용한 기본적인 높이 측정의 경우 모두 좋은 도구이지만 디지털이 가장 발전되고 있습니다. 개선 사항에는 더 높은 해상도와 정확도, 온도 보상, 직진도, 직각도, 평면도 및 각도 측정 기능이 포함됩니다.

고해상도, 정확도 및 2D 측정

새로운 인코더는 오늘날의 게이지에서 더 높은 분해능을 허용합니다. 견고한 구조는 또한 더 높은 정확도에 대한 가능성을 증가시키지만 게이지의 안정성이 증가함에 따라 중량도 증가합니다. 일반적으로 이것은 마찰 증가로 인해 게이지를 미끄러지게 합니다. 이를 보완하기 위해 일부 장치에는 버튼을 눌러 전체 어셈블리를 에어 쿠션에 띄울 수 있는 공압 플로팅 옵션이 있습니다.

대부분의 표준 측정 응용 프로그램은 높이, 간격 및 두께 기능을 사용합니다. 새로운 게이지는 이제 직경, 구멍 간 거리, 반경이 있는 표면의 피크 측정 및 측정 조합 간의 대부분의 거리를 측정할 수 있습니다.

2D 측정이 필요한 인쇄물이 있다고 가정해 보겠습니다. 일반적으로 CMM이 필요하지만 하이트 게이지 2D 측정 기능을 사용하면 최신 고급 디지털 하이트 게이지로 이러한 유형의 애플리케이션을 처리할 수 있습니다. 대각선 측정을 수행하는 기능은 부품을 90도 회전하고 단순히 동일한 지점을 측정함으로써 수행할 수 있습니다. 이는 이전에는 CMM 또는 광학 시스템과 같은 다축 장치에서만 수행할 수 있었던 것입니다.

하나의 응용 프로그램 기본 높이 게이지는 센터 사이의 거리에 어려움이 있습니다. 이 문제는 계산 능력이 있는 하이트 게이지가 도입되었을 때 극복되었습니다. 이를 통해 하이트 게이지가 스위프 내에서 가장 높은 지점과 가장 낮은 지점을 기억할 수 있습니다. 이 높이 게이지는 여전히 2D 게이지이지만 피크와 계곡도 버튼을 눌러 측정하거나 저장하고 불러올 수 있습니다. 볼 프로브는 좁은 슬롯에 도달하기 위해 더 작은 것으로 교체할 수 있습니다. 스크라이버가 있는 대부분의 하이트 게이지는 위쪽을 향한 계단이나 높이를 측정하는 데 사용되었습니다. 슬롯이나 홈의 하단 가장자리를 측정하는 것은 볼 직경을 보정하기 위해 마이크로프로세서와 결합된 볼 프로브가 도입되어 중심 간 거리와 같은 거리 측정 프로세스를 더 빠르고 쉽게 만들기 전까지는 실제로 선택 사항이 아니었습니다.

기타 측정

평면도, 공차 및 각도:수평 평면도는 평면도 버튼을 누르고 상단 또는 하단 표면에 접촉한 다음 부품 또는 하이트 게이지를 수평으로 스캔/슬라이드하여 쉽게 측정할 수 있습니다.

읽기 쉬운 go/no-go 허용 오차 디스플레이를 통해 운영자가 문제를 간과할 가능성이 줄어듭니다. 직접 읽기 값 또는 마스터에서 0과의 편차가 되는 비교 유형으로 설정할 수 있습니다.

많은 품질 검사에서 각도 측정이 필요합니다. 특수 프로브 또는 수평 오프셋을 사용하면 대부분의 새로운 높이 게이지에서 이러한 유형의 측정이 가능합니다. 부품은 평소와 같이 높이에서 측정되지만 수평으로 멀리 이동하고 높이를 다시 측정합니다. 높이의 차이는 각도를 계산하기 위해 입력한 오프셋 거리와 결합됩니다.

직진도/직각도:일부 하이트 게이지 모델에는 표시기와 같은 선형 변위 장치의 출력을 입력할 수 있는 기능이 있습니다. 이 입력으로 인해 디스플레이는 게이지의 허용 오차가 높은 직각도 사양으로 인해 직진도뿐만 아니라 직각도를 표시할 수 있습니다.

출력 및 데이터

인더스트리 4.0이 임박함에 따라 일반적으로 데이터 출력과 다양한 형식의 출력에 대한 요구 사항이 더 많아졌습니다. 일부 데이터는 USB 및 RS-232C를 통해 스프레드시트 또는 통계적 프로세스 제어(SPC) 소프트웨어에 직접 입력됩니다. 데이터 자체도 더욱 완전해졌으며 측정, 통계 및 타임스탬프와 같은 기능을 포함할 수 있습니다. 통계는 자동 계산되어 화면에 표시되거나 PC로 출력될 수도 있습니다.

최신 게이지는 측정을 간과하지 않고 매번 동일한 위치가 측정되도록 사전 측정 지점을 통해 작업자를 안내하는 간단한 프로그램을 만드는 방법을 제공합니다. 이것은 경험이 없는 운영자에게 유용합니다. 이러한 게이지의 대부분은 작업 현장에서 사용되기 때문에 재료 유형을 선택하면 온도 보상 계수가 자동으로 입력되어 열악한 조건에서 정확도를 개선하는 데 도움이 됩니다.
