DIY 납땜 인두 제작: 정밀 작업을 위한 완벽 가이드

회로를 제작할 때 납땜 인두는 필수품입니다. 부품을 보드에 결합하여 연결을 형성할 수 있게 해주기 때문입니다. 또한 각 응용 분야에 필요한 특정 온도로 다른 용도로도 활용할 수 있습니다. 이 전기 도구는 결합을 돕는 독특한 첨가제 혼합물을 포함합니다. 또한 오늘날 시장에는 세 가지 다른 유형의 납땜 인두가 존재합니다. WellPCB는 여러분을 올바른 길로 안내하고자 합니다. 이 글을 읽고 나면 납땜 인두의 기능에 대해 더 잘 이해하게 될 것입니다. 그럼 시작해 보겠습니다!

DIY 납땜 인두 - 납땜 인두란 무엇인가?

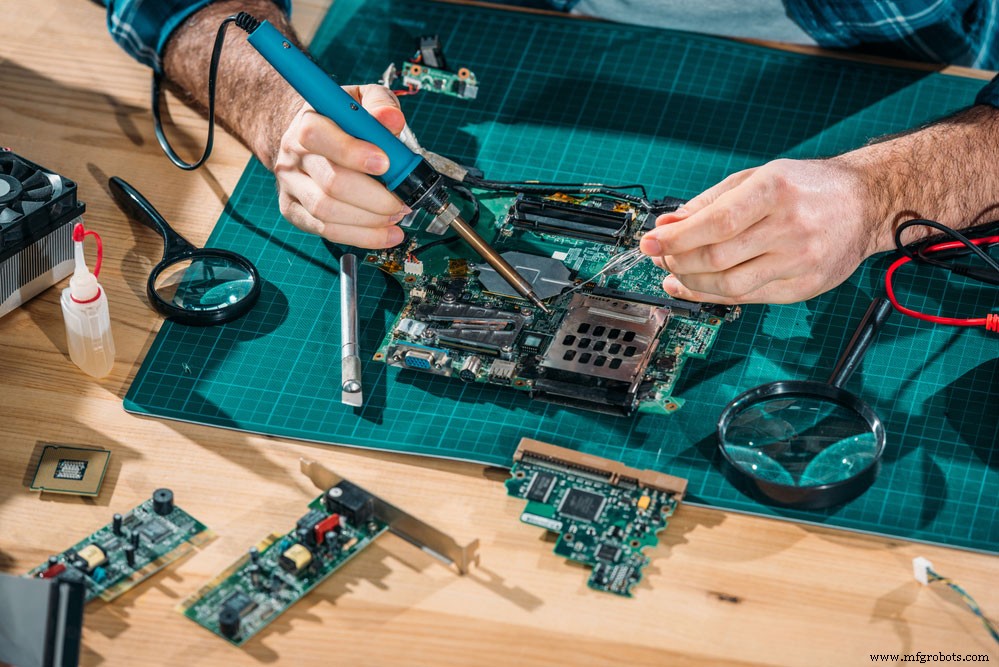

(납땜 인두)

휴대용 납땜 인두는 프로젝트를 개발하는 누구나 두 가지 서로 다른 금속 조각을 결합할 수 있게 해줍니다. 이는 전자적으로 가열되는 납땜 팁을 통해 발생하며, 납땜 용융 과정을 통해 결합이 이루어집니다. 연납은 400°C 이하에서 녹는 금속 합금 필러를 포함합니다. 또한 이 작고 쉽게 제어 가능하며 저렴한 도구는 보석 제작, 전자 제품, 가정용 프로젝트, 차량 수리 등에 유용하게 쓰입니다. 전자 전문가나 일반 취미 생활자가 전자 부품을 회로 기판에 통합하는 데 흔히 사용합니다.

(보석을 납땜으로 결합 가능)

(무연 납땜. 출처: 위키미디어 커먼즈)

DIY 납땜 인두 - 납땜 인두는 어떻게 작동하는가?

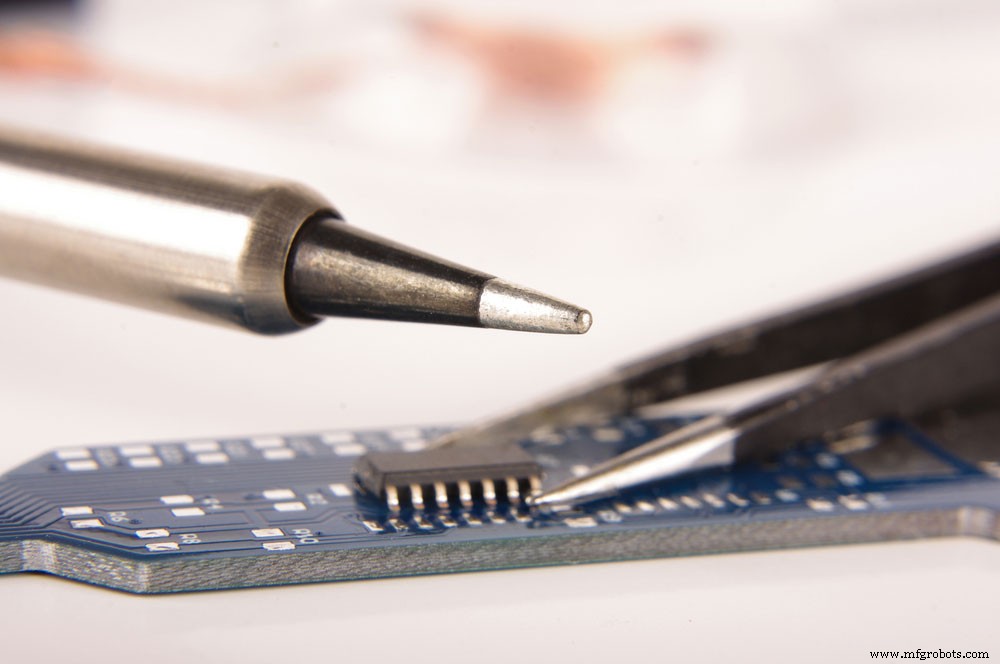

(납땜 인두의 납땜 팁)

납땜 인두는 절연 손잡이와 430°C까지 전기로 가열되는 철 팁을 갖추고 있습니다. 가열 과정은 전류가 저항성 발열체의 전원 코드나 배터리를 통해 흐를 때 발생합니다. 그러면 납땜이 녹아 팁을 통해 흐릅니다. 거기서 식으면서 두 공작물을 결합합니다. 예를 들어 전자 부품을 PCB에 결합할 수 있습니다. 납땜 심지를 사용해 납땜을 제거할 수도 있습니다. 일부는 전원 공급 장치로 작동할 수 있습니다. 더 긴 납땜 시간을 원한다면 배터리가 높은 용량을 제공하는지 확인하세요.

납땜 도구 사용 방법

(높은 온도가 결합에 도움)

먼저 프로젝트에 맞는 올바른 온도 값이 필요합니다. 궁극적으로 이는 두 가지 지표에 달려 있습니다: 결합할 부품과 납땜 유형. 소재가 타서 손상되지 않는 온도를 적용하는 것을 권장합니다. 예를 들어 프로젝트에 190°C가 필요하다면 인두를 190°C로 설정해야 합니다.

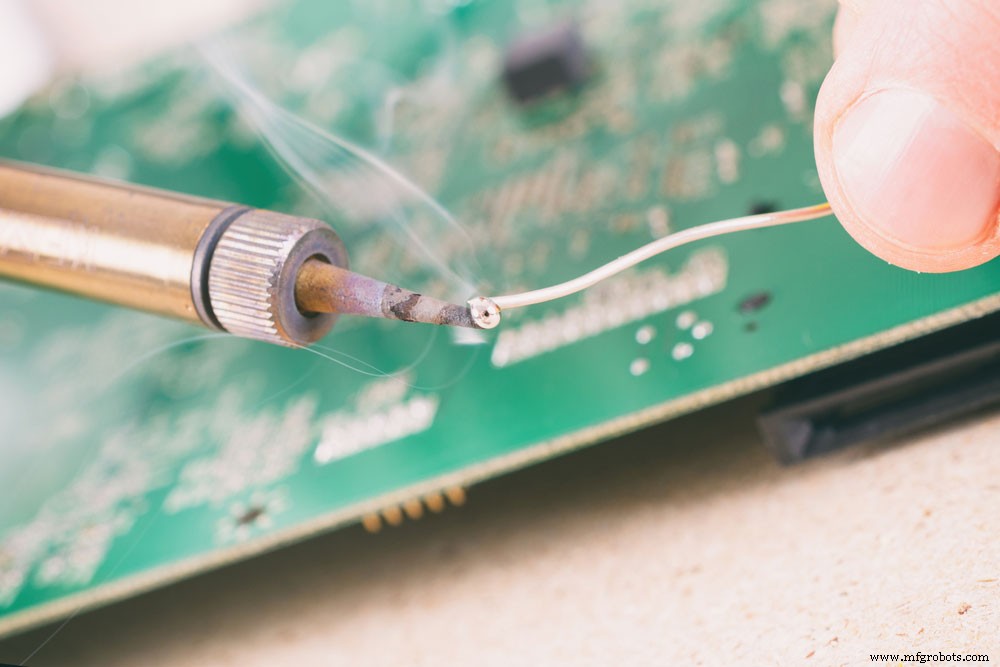

(부품에 납땜 적용)

인두가 해당 온도에 도달하면 한 손에는 인두를, 다른 손에는 납땜을 잡습니다. 다음으로 두 부품이 결합될 부위 사이에 인두를 위치시킵니다. 이는 납땜이 아닌 부품에 열을 가하는 것입니다. 이후 결합될 간격에서 각 가열된 부품에 납땜을 접촉시킵니다. 적절한 온도까지 가열되면 납땜이 녹아 간격으로 흐릅니다. 적당량의 납땜이 녹을 때까지 각 부품에 납땜을 적용합니다.

납땜 접합부가 식을 때까지 기다려야 합니다. 그런 다음 부품을 살짝 흔들어 단단히 고정되었는지 확인하여 강한 연결을 보장하세요. 양호한 납땜 접합부는 반짝이고 균일하며 매끄러운 특성을 제공합니다.

DIY 납땜 인두 - 간단한 납땜 인두 만드는 방법

휴대용 납땜 인두를 만들기 위해 다음 구성 요소가 필요합니다:

• 8mm 솔리드 구리 에나멜 구리 막대 - 1개
• 1mm 구리 배선 - 1개
• 32 AWG 니크롬 와이어 - 1개
• 내열 와이어 슬리브 - 1개
• 12V/7Ah 납산 DC 배터리 - 1개
• 4mm 전동 드릴 - 1개
• 푸시 버튼 스위치 - 1개
• 나무 손잡이 - 1개
• 줄 - 1개
• 악어 클립 리드 - 2개
• 순간 접착제 - 1개

1단계:

먼저 8mm 솔리드 구리 막대 단면을 갈아서 드릴링된 원통 모양을 만듭니다. 그런 다음 내열 와이어 슬리브를 구리 막대의 1/3 지점까지 감습니다. 드릴 끝이 노출되도록 하세요.

2단계:

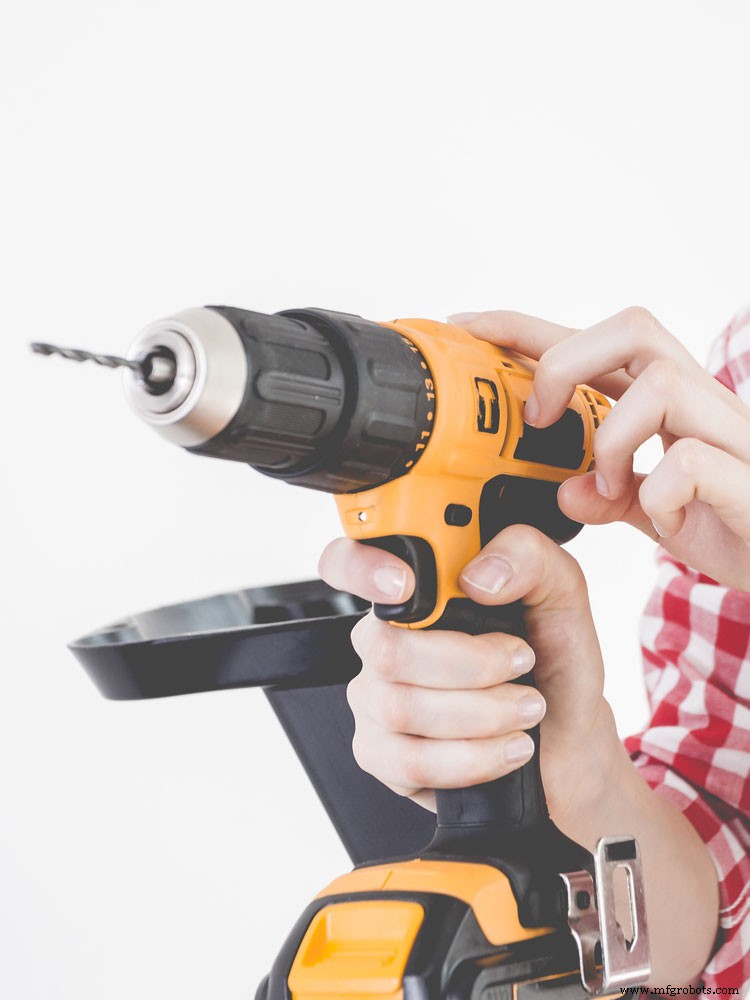

(전동 드릴로 구멍 뚫기)

다음으로 원통형 나무 조각을 가져와 중앙에 8mm 크기, 깊이 2cm의 구멍을 뚫습니다. 롱노즈 플라이어로 구리 막대를 뚫린 구멍에 단단히 고정합니다.

3단계:

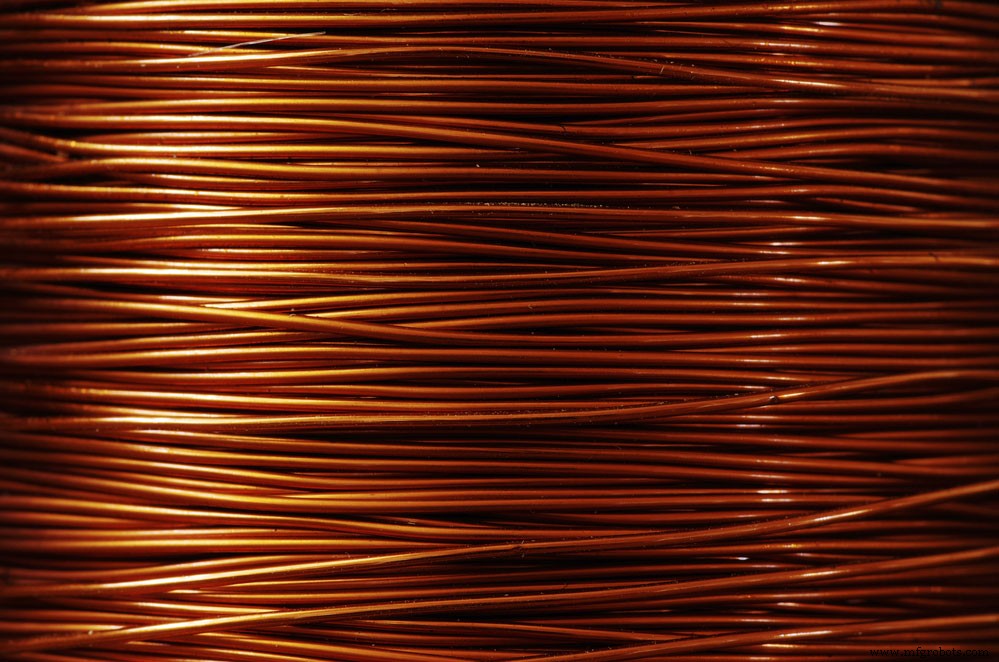

(와이어 이미지)

내열 와이어 슬리브를 따라 35cm 길이의 니크롬 와이어를 감습니다. 1mm 두께의 솔리드 구리 배선으로 양 끝을 묶습니다.

4단계:

다음으로 온/오프 스위치의 양극 단자를 배터리 클립의 양극 끝에 연결합니다. 한편 스위치의 음극 단자는 구리 와이어에 연결합니다. 순간 접착제로 온/오프 푸시 버튼 스위치를 손잡이에 붙입니다.

5단계:

배터리 클립의 음극 끝을 구리 와이어의 반대쪽 끝에 묶습니다.

6단계:

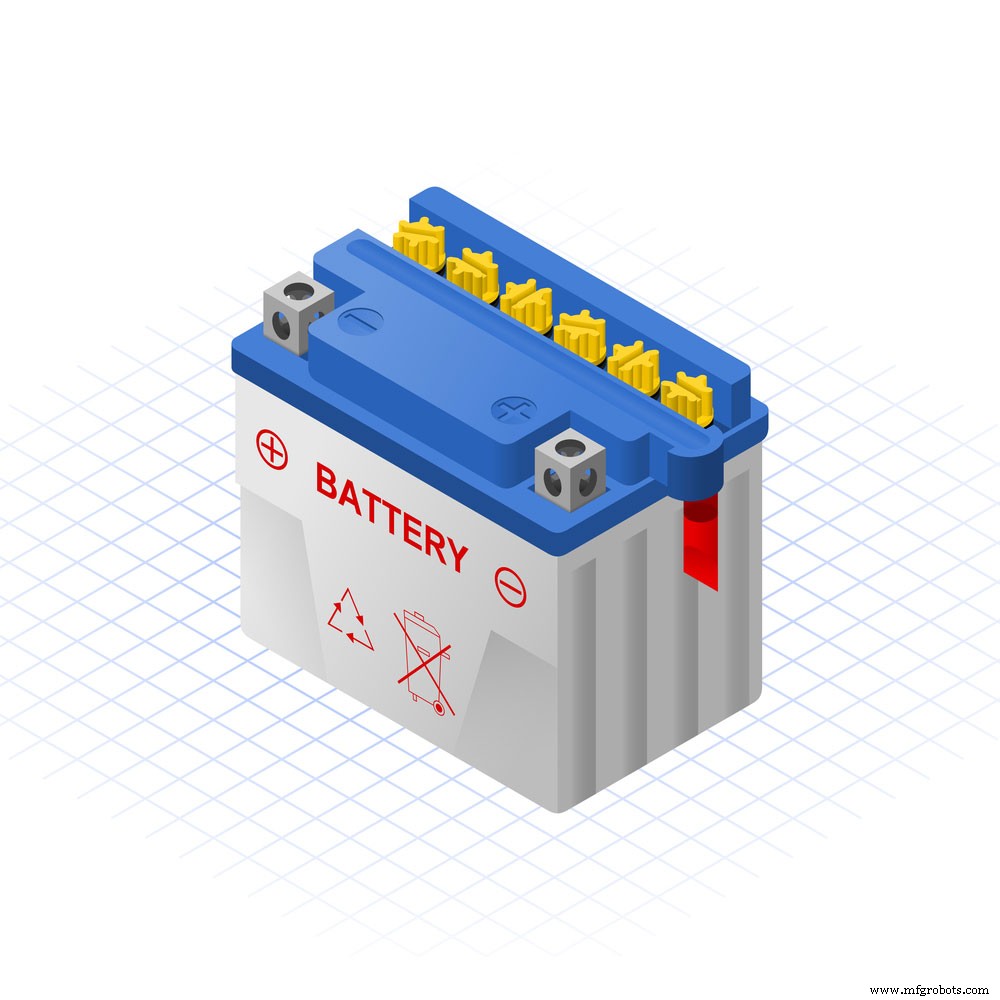

(배터리 이미지)

악어 배터리 클립을 12V 납산 DC 배터리에 연결하고 스위치 버튼을 눌러 회로를 활성화합니다. 납땜 인두 팁이 처음 몇 번은 연기를 내는데, 이는 구리 에나멜의 연소 효과로 인한 정상적인 현상입니다. 1분 정도 기다려 식힌 다음 납땜 와이어를 팁에 감습니다.

7단계:

마지막으로 납땜 인두가 제대로 작동하는지 테스트합니다.

DIY 납땜 인두 - 작동 원리:

회로가 전원이 공급되면 니크롬 코일의 온도가 상승합니다. 크롬 산화물을 형성하기 때문에 니크롬 와이어는 손상 없이 극도로 높은 온도를 견딜 수 있습니다. 구리 와이어는 430°C에 이르는 강한 열을 열전도성 있게 만듭니다. 결과적으로 납땜 인두 팁이 필요한 온도로 설정됩니다.

요약

전반적으로 납땜 스테이션은 한 가지 주요 이점을 제공합니다: PCB에 부품 결합. 이러한 장치는 전류를 통해 작동하여 고온으로 가열됩니다. 이후 사용자는 결합하고자 하는 부품에 납땜을 적용할 수 있습니다. 전반적으로 연납, 무연 납땜, 플럭스 코어 납땜의 세 가지 유형이 있습니다. 각각 고유한 설계로 다양한 기능을 제공합니다. 따라서 납땜 인두는 보석 제작, 부품 결합, 가정용 프로젝트 등 많은 응용 분야에 이상적입니다.

납땜 인두에 대해 궁금한 점이 있으신가요? 언제든 연락 주시기 바랍니다!
