RJ45 커넥터 핀아웃 완벽 가이드: 핀 구성, 배선 및 응용

RJ45 커넥터 핀아웃은 음성 또는 데이터 정보를 장거리로 전송하는 필수 장비입니다. 'RJ'는 Registered Jack의 약자이며, '45'는 표준 인터페이스의 번호 값입니다.

주목할 점은 RJ가 RJ11을 포함한 다양한 Registered Jack 시스템의 레이블이라는 것입니다. RJ 시스템 개발의 발전은 부피가 큰 하드와이어드 전화 배선 시스템을 대체하기 위함이었습니다.

이 글에서는 모듈러 플러그 사용에 초점을 맞춰 RJ45에 대해 자세히 논의하겠습니다.

RJ45 핀 다이어그램

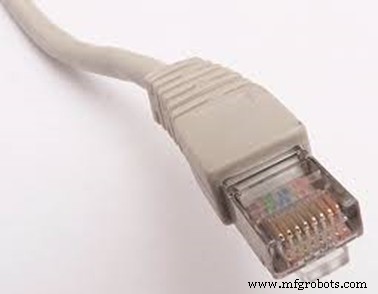

(RJ45 커넥터 사진)

RJ45 커넥터는 총 8개의 핀과 8개의 색상 와이어를 가집니다. 또한 4개의 꼬인 쌍으로 된 색상 스트라이프를 찾을 수 있습니다. 또한 와이어 쌍은 적절한 전기 연결에서 전력과 신호를 처리하는 역할을 합니다.

번호	신호명	설명	와이어 색상
1	TX+_D1	송신 데이터+	주황색 줄무늬가 있는 흰색
2	TX-_D1	송신 데이터-	주황색 단색 / 흰색 줄무늬가 있는 주황색
3	RX+_D2	수신 데이터+	녹색 줄무늬가 있는 흰색
4	BI+_D3	양방향+	파란색 단색 / 흰색 줄무늬가 있는 파란색
5	BI-_D3	양방향-	파란색 줄무늬가 있는 흰색
6	RX-_D2	수신 데이터-	흰색 줄무늬가 있는 녹색 / 녹색 단색
7	BI+_D4	양방향+	갈색 줄무늬가 있는 흰색
8	BI-_D4	양방향-	갈색 단색 / 흰색 줄무늬가 있는 갈색

위 표는 TB68B 배선 방식을 설명합니다.

명확히 하자면, T568B와 T568A는 와이어 배열을 정의하는 표준 배선 방식입니다. 또한 RJ를 케이블에 연결할 때 와이어 배열이 정확해야 합니다. 그러나 두 배선 표준 중 T568B 표준이 가장 일반적입니다. 두 표준은 서로 다른 연결 스타일도 가집니다.

케이블 양쪽 끝을 T568B로 배선하면 직결(Straight-through) 연결이 됩니다. 그러나 패치 케이블 양쪽 끝이 다른 표준 배선 방식을 가지면 크로스오버(Cross-over) 연결이 됩니다.

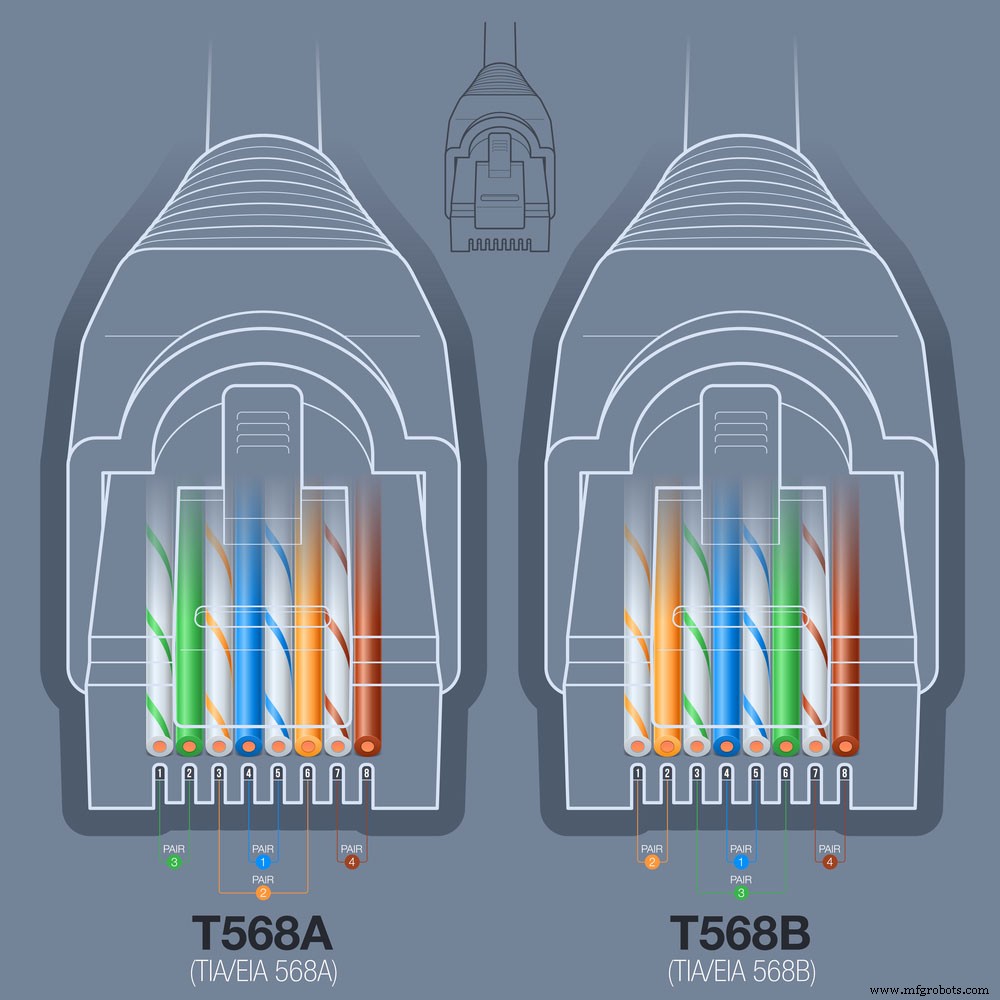

(T568A와 T568B 배선 방식의 차이 이미지)

RJ45 커넥터란 무엇인가?

RJ45는 전자 시스템과 데이터 통신 서비스를 제공하는 널리 사용되는 모듈러 커넥터 유형입니다.

커넥터는 플라스틱 채널로 분리된 금속 접점으로 구성됩니다. 플라스틱 매체는 RJ45 표준 잭에 맞아야 합니다. 그런 다음 커넥터가 탭으로 트랙을 감싸고 크림프로 잭을 고정하여 견고하게 만듭니다. 하지만 당기면 채널이 잭에서 분리되어 전기 연결이 끊어질 수 있습니다.

또한 등록 잭은 8개의 핀이 부착된 플라스틱 소재로 만들어집니다. 이 중 4개 핀은 데이터 송수신을 담당합니다. 나머지 4개 핀은 전력 전송 순서로 되어 있습니다.

이미 아시다시피 RJ45 커넥터는 8핀 구성을 가집니다. 이 연결 배선은 8P8C 커넥터와 매우 유사합니다. 오직 실제 RJ45 연결만 전송을 달성할 수 있습니다. 또한 RJ45에는 탭이 포함되어 있습니다. 탭을 사용하면 호환되는 소켓과 한 방향으로만 장치를 연결할 수 있습니다. 중요한 것은 이 연결이 신뢰할 수 있는 연결을 달성하는 데 도움이 된다는 것입니다.

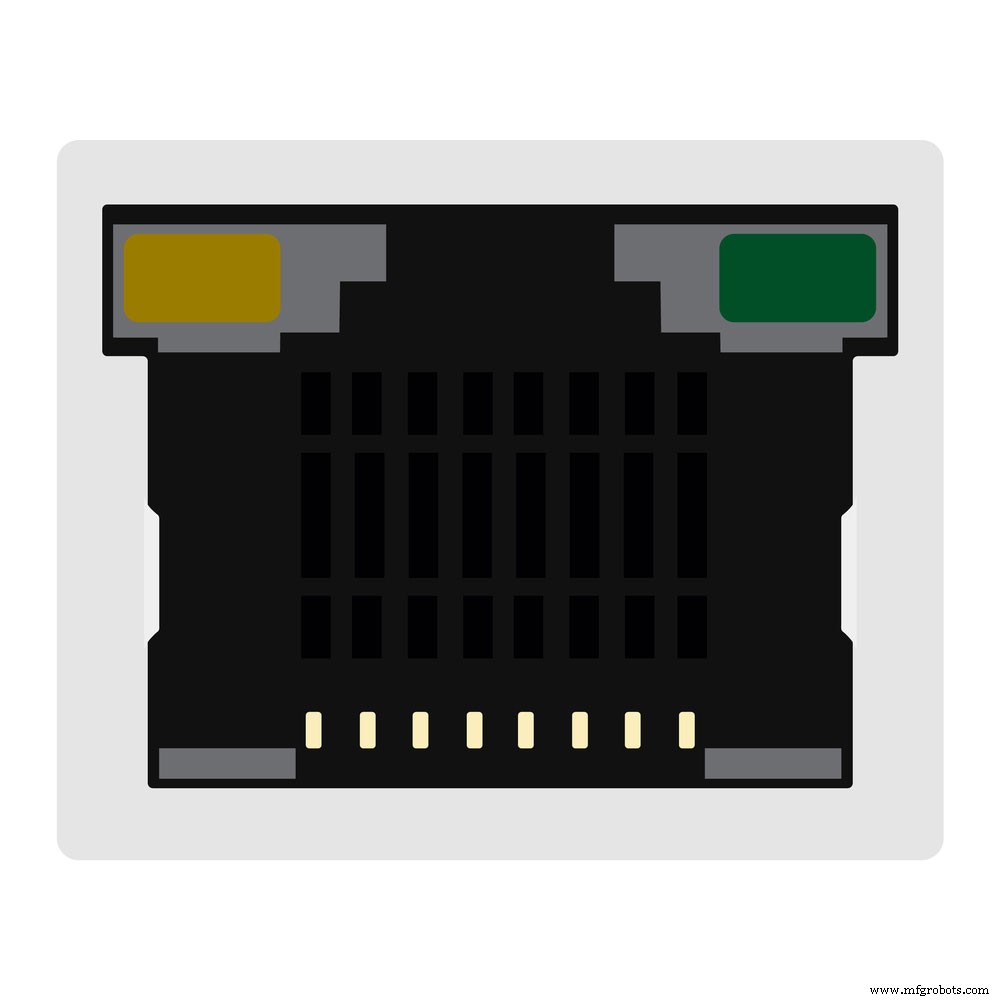

(이더넷 포트)

RJ45 특징 및 기능

• 첫째, 이더넷 네트워크에는 연결 상태를 표시하는 표시등이 있습니다.

• 둘째, 장치에는 가로 또는 세로 방향으로 장치를 배치할 수 있는 리셉터클 또는 소켓이 있습니다. 이 방향성은 다양한 애플리케이션에서 기기를 사용할 수 있게 합니다.
• 셋째, RJ45에는 잘못된 연결 배선을 방지하는 탭이 있습니다.
• 또한 많은 데이터를 전송하거나 강도 높은 애플리케이션에 필수적인 8개의 핀이 있습니다.
• 또한 모듈러 잭에는 RFI/EMI 침투를 방지하는 실드가 있습니다.
• 이 장치에는 네트워크 케이블의 올바른 삽입을 보장하는 핵심 기능이 있습니다.
• 또한 RJ45 커넥터의 Hi-Rel 기능은 하드웨어와 케이블을 보호합니다.
• 그런 다음 이 장치에는 시스템을 차폐하고 전류 보호를 제공하는 집적 마그네틱이 있는 물리적 인터페이스가 있습니다.
• 마지막으로 이 전기 장치는 모듈러 커넥터이므로 모듈러 커넥터와 유사한 특징을 가집니다. 모듈러 커넥터는:

• 납땜이 필요 없는 배선 및 커넥터
• 삽입 및 분리가 쉬운 네트워크 카드
• 저렴한 배선 및 케이블
• 커스터마이징 가능한 케이블
• 조립 및 작동이 쉬운 장비

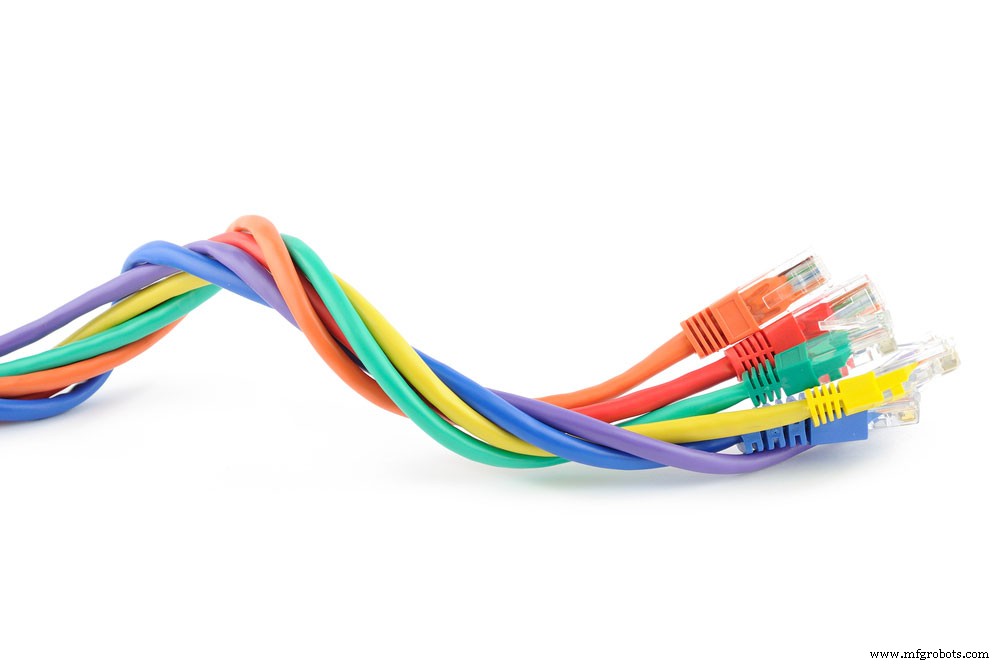

(다양한 색상 와이어를 보여주는 이더넷 케이블)

RJ45 커넥터 사용처

RJ45 8핀 잭은 통신 프로토콜로 작동하는 물리적 커넥터입니다. 주로 직결 케이블 때문에 장거리 통신 또는 이더넷 연결에 사용됩니다.

이 RJ-45 커넥터를 사용하면 두 개의 다른 마이크로컨트롤러에서 데이터를 장거리로 중단 없이 전송할 수 있습니다. 또한 이더넷 케이블(CAT, USP 케이블 등)로 이 마이크로프로세서를 연결하여 이러한 전송을 달성할 수 있습니다. 와이어는 RJ-45 커넥터로 직결되며, 다양한 유형의 네트워크 케이블을 지원합니다.

또한 오리지널 RJ45를 포함한 다양한 유형의 RJ-45 커넥터가 있습니다. 등록 잭 시스템의 이러한 장치는 동일한 기능을 하지만 구조와 와이어 쌍이 다릅니다.

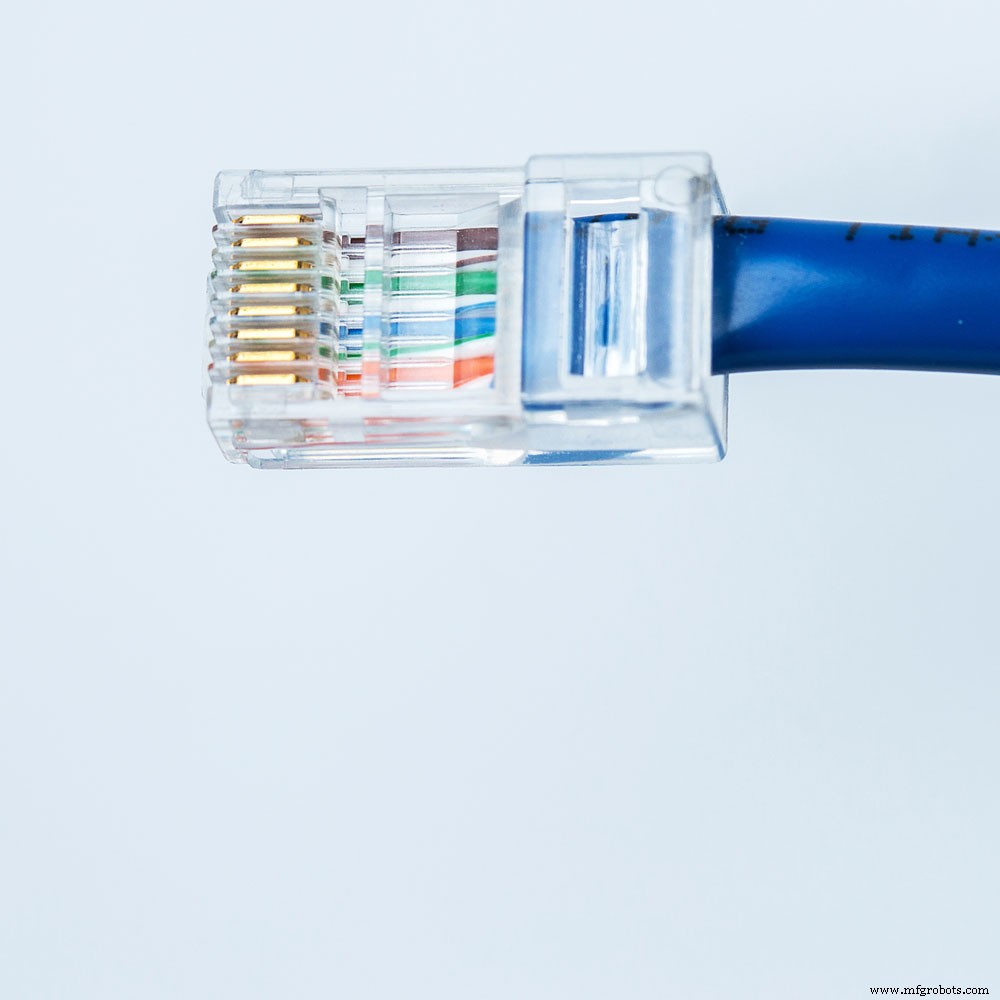

(LAN 케이블 RJ45)

RJ-45 커넥터 연결 방법

논의한 바와 같이 이 전기 장치는 8핀 커넥터입니다. 이 장치는 CAT 케이블을 이더넷 케이블로 사용하여 커넥터를 매우 유리하게 만듭니다. 데이터 전송 및 접지 연결을 위한 올바른 핀을 선택하여 프로토콜이 효율적으로 작동하도록 하는 것이 중요합니다.

설명하자면 CAT 케이블에는 꼬인 쌍 와이어가 포함되어 있습니다. 또한 이 꼬인 와이어 쌍은 외부 노이즈로부터 보호하는 네트워크 케이블 안에 보관됩니다.

와이어가 꼬인 쌍으로 되어 있으므로 하나는 접지 와이어가 됩니다. 접지 와이어는 장거리 통신 중 시스템을 중단이나 외부 노이즈로부터 해방시키는 역할을 합니다. 대조적으로 쌍의 다른 와이어는 데이터 또는 정보를 전송하는 역할을 합니다.

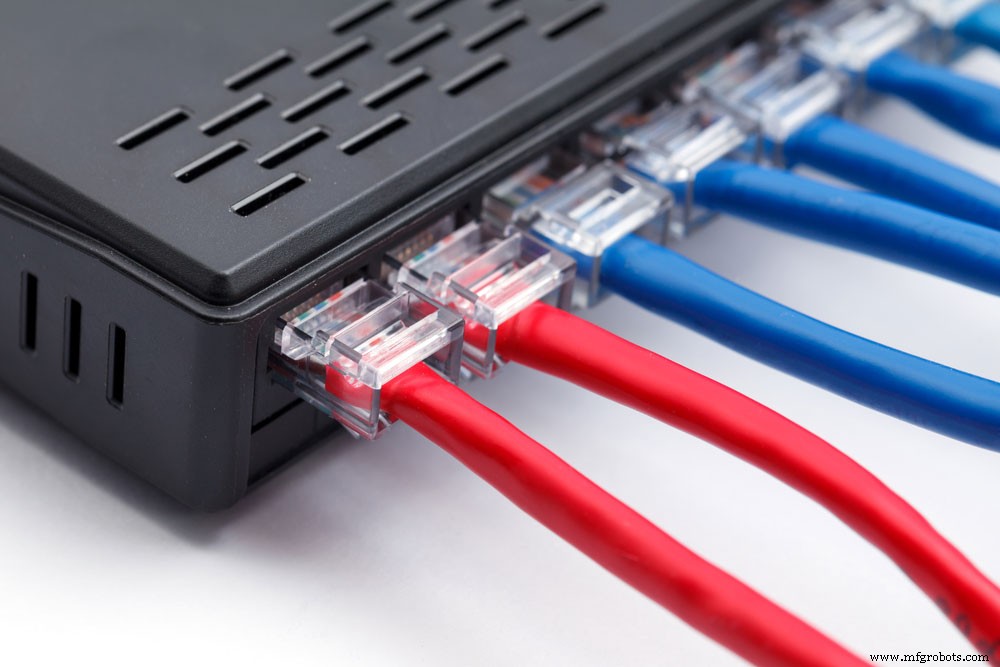

(연결된 이더넷 케이블이 있는 LAN 네트워크)

RJ45 커넥터 응용 분야

• 첫째, 이 장치는 이더넷 케이블 커넥터에 사용됩니다.
• 둘째, 등록 잭은 장거리로 정보를 전송할 수 있습니다.
• 셋째, 직결 케이블은 노이즈가 많은 환경에서 데이터를 전송할 수 있습니다.
• 또한 네트워크 인터페이스 카드는 이더넷을 통한 전력 공급(PoE)을 지원할 수 있습니다.
• 마지막으로 케이블이 장거리 유선 연결로 실행되므로 이 장치가 필요합니다.

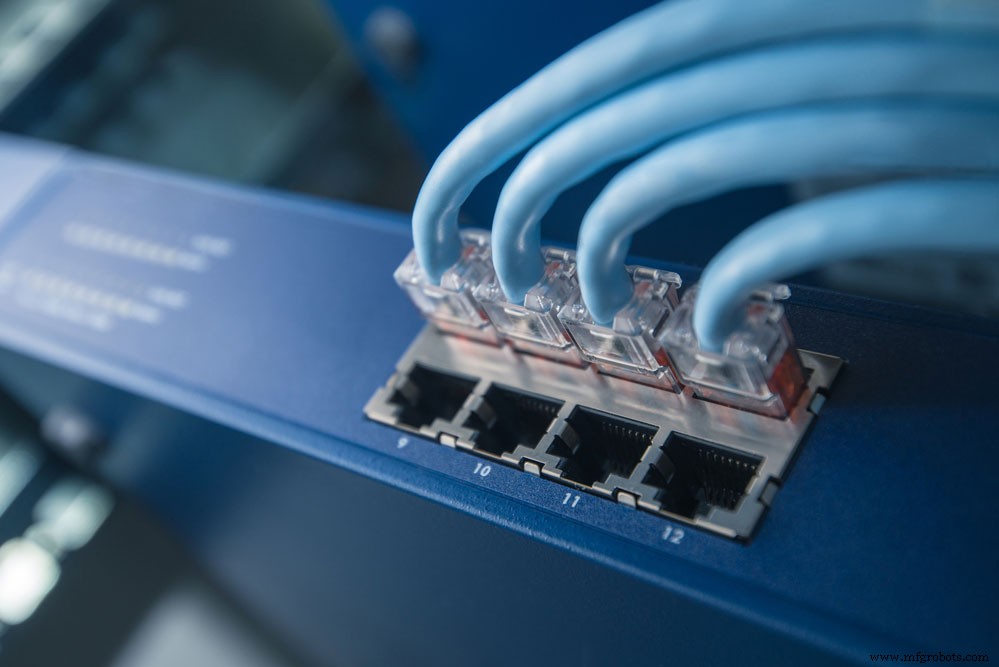

(네트워크 스위치의 네트워크 케이블)

이더넷을 통한 전력 공급(PoE)과 RJ45

PoE는 이더넷 커넥터의 미사용 꼬인 쌍을 통해 전자 장비에 직류를 공급합니다. PoE를 사용하면 별도의 전원 공급 장치가 필요하지 않습니다.

PoE는 안전하고 유연하며 확장 가능하고 신뢰할 수 있음이 입증되었습니다. 이러한 PoE 기능은 별도 전기 케이블 사용과 설치 비용을 줄여줍니다.

또한 PoE는 장치가 전원 콘센트 근처에 있을 필요가 없으므로 유연성을 제공합니다.

IEEE 표준 802.3af가 PoE를 운영한다는 것을 알아야 합니다. 그러나 이후 버전은 분배할 수 있는 전력량에 따라 개발되었습니다.

(전원 케이블의 유연성을 보여주는 사진)

요약

RJ45는 이더넷 연결에 필수적인 장치입니다. 커넥터는 처음에 전화 배선 방식의 더 작은 대체품으로 개발되었습니다.

이 글이 도움이 되셨기를 바랍니다. 우리 팀은 언제나 도움을 드릴 준비가 되어 있습니다! 또한 이 글이나 우리 작업에 대해 궁금한 점이 있으시면 언제든 연락 주세요.
