컴퓨팅 모듈:정의 및 보드가 필요한 이유

컴퓨팅 모듈

이미지 출처:플리커

표준 SODIMM 커넥터에 맞는 판매 가능한 제품을 개발하기 위해 사용 가능한 모듈을 찾고 계십니까? 그렇다면 컴퓨팅 모듈이 필요합니다.

이 보드를 사용하면 표준 Raspberry Pi 보드에서는 불가능한 최종 애플리케이션을 작게 만들 수 있습니다.

이 보드에 대해 더 알고 싶으십니까? 이 문서에서는 컴퓨팅 모듈과 장치를 사용하는 방법에 대해 설명합니다. 또한 시작하는 데 필요한 몇 가지 질문에 대한 답변을 제공합니다.

시작하겠습니다.

컴퓨팅 모듈이란 무엇입니까?

컴퓨팅 모듈은 산업용 기기에 사용되는 보다 유연한 버전 요소입니다. 이 장치에는 4GB Pi SD 카드와 Raspberry Pi 내장이 있습니다.

컴퓨팅 모듈과 Pi Zero는 매우 유사해 보이며 구조적으로 비슷한 더 작은 폼 팩터를 가지고 있습니다. 그러나 실제로는 두 모듈이 다릅니다.

컴퓨팅 모듈에는 선호하는 캐리어 보드와 쉽게 페어링할 수 있는 2개의 고속 고밀도 100핀 메자닌 커넥터가 있습니다. 따라서 응용 프로그램에 맞는 하드웨어와 최종 패키지를 얻을 수 있습니다. 따라서 컴퓨팅 모듈로 PCB를 생성할 수 있습니다.

컴퓨팅 모듈의 용도는 무엇입니까?

컴퓨팅 모듈은 임베디드 시스템 및 산업 용도에 이상적이므로 프로세스 자동화에 사용할 수 있습니다. 이 모듈은 씬 클라이언트 및 디지털 사이니지와 같은 다른 애플리케이션에서도 작동합니다. 또한 이 모듈은 Raspberry Pi 4와 동일한 프로세서를 사용하기 때문에 향상된 성능을 제공합니다.

Raspberry Pi 단일 보드 컴퓨터

이 모듈의 다른 용도는 다음과 같습니다.

산업용 컴퓨터 및 컨트롤러
IoT 기기
홈 자동화
클러스터 컴퓨팅
휴대용 기기

무선 송수신기 휴대용 장치

컴퓨팅 모듈의 이점은 무엇입니까?

1. 컴퓨팅 모듈은 제품 개발에 사용할 수 있습니다.

2. 설계 엔지니어가 소형 최종 애플리케이션을 가질 수 있도록 하는 소형 보드가 있습니다.

3. Raspberry Pi 컴퓨팅 모듈에는 온보드 eMMC가 있습니다.

4. 소형 폼 팩터 보드는 다음 IO 인터페이스를 지원합니다.

NAND 인터페이스(SMI) – (1)
2레인 DSI 디스플레이 인터페이스(레인당 최대 1Gbps) – (1)
DPI(병렬 RGB 디스플레이) – (1)
4레인 DSI 디스플레이 인터페이스(레인당 최대 1Gbps) – (1)
GPIO – (48)
I2C – (2)
2레인 CSI 디스플레이 인터페이스(레인당 최대 1Gbps) – (1)
HDMI 1.3a – (1)

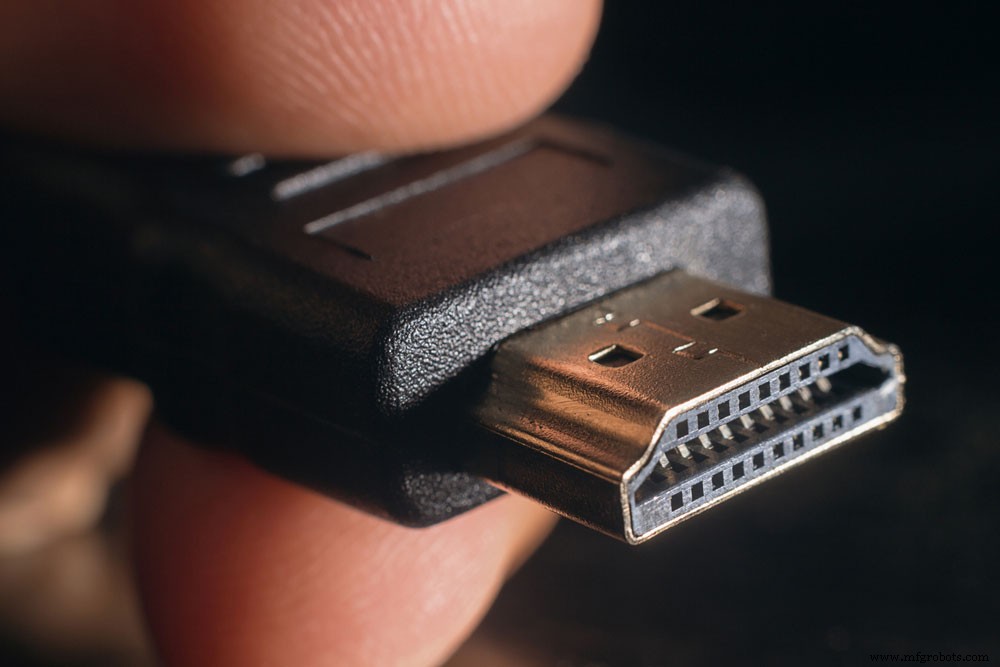

HDMI 케이블

UART – (2)

UART 케이블

SPI – (2)
4레인 CSI 디스플레이 인터페이스(레인당 최대 1Gbps) – (1)
USB2 호스트/OTG – (1)

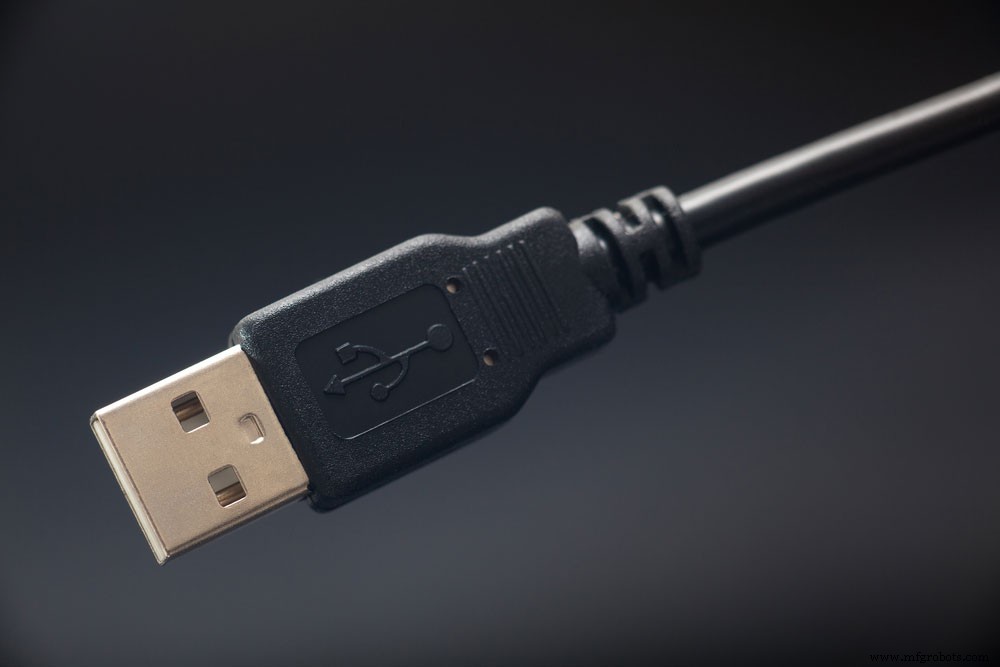

USB 케이블

SDIO / SD – (2)

Raspberry Pi Compute Module 4의 사양

컴퓨트 모듈 4 IO 보드

캐리어 보드를 추가하지 않고 컴퓨팅 모듈을 사용하는 것은 불가능합니다. 컴퓨팅 모듈 4 IO 보드는 컴퓨팅 모듈 개발에 완벽하게 작동합니다. 캐리어 보드는 컴퓨팅 모듈 4와 함께 작동하는 데 필요한 적절한 연결을 제공합니다.

IO 보드를 보면 Raspberry Pi 카메라용 커넥터가 몇 개 있습니다. 그러나 연결하기 전에 더 작은 카메라 플렉스 케이블이 필요합니다. 더 작은 케이블을 추가하여 두 개의 공식 디스플레이를 동시에 사용할 수 있습니다.

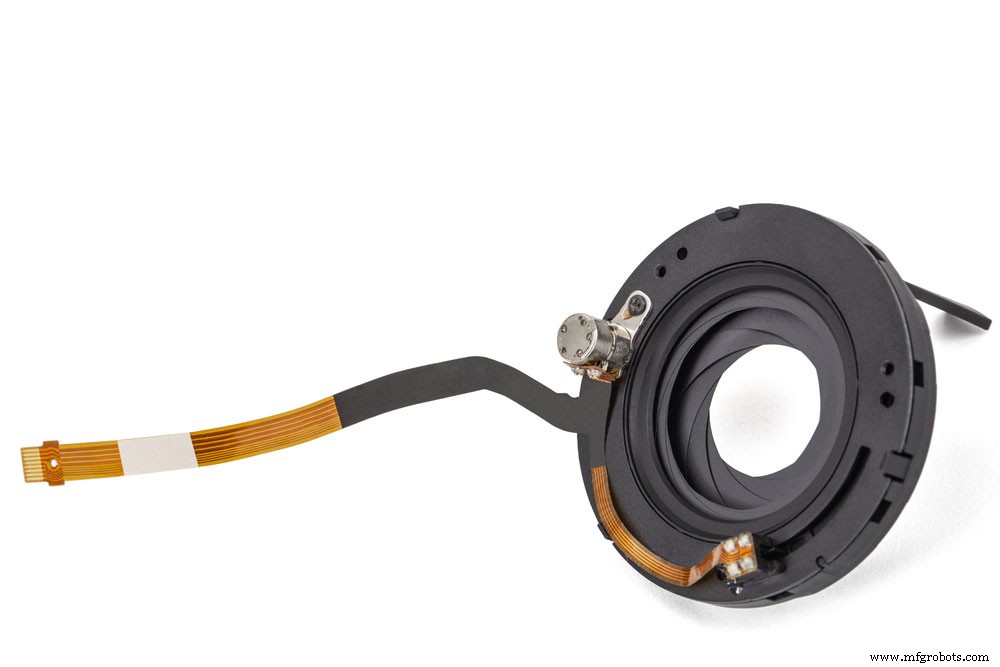

카메라 플렉스 케이블

또한 표준 Raspberry Pi와 유사한 레이아웃으로 Raspberry Pi 40핀 GPIO를 찾을 수 있습니다. PoE HAT와 함께 애드온 보드 및 HAT를 쉽게 사용할 수 있습니다.

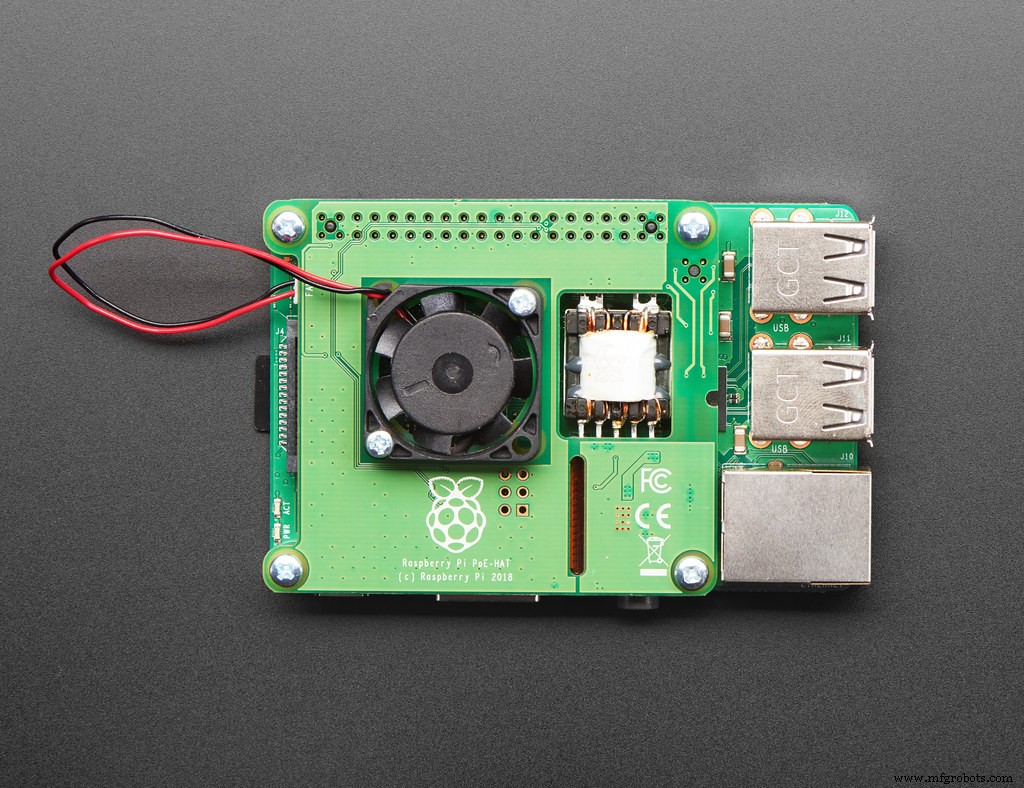

PoE 모자

이미지 출처:Flickr

보드 측면에는 USB 2.0 포트 2개, 풀 사이즈 HDMI 포트 2개 및 기가비트 이더넷이 있습니다. 또한 USB 포트에 가까운 단일 마이크로 USB 포트로 eMMC를 플래싱하기 위해 IO 보드를 PC에 연결할 수 있습니다.

실제로 마이크로 USB 포트와 가까운 공간 옆에 마이크로 SD 카드 슬롯이 있습니다. 또한 외부 USB 포트를 추가할 수 있는 브레이크아웃이 표시됩니다. 이 보드를 사용하면 모듈의 맨 오른쪽에 있는 단일 DC 입력 덕분에 고품질 12V DC 전원 공급 장치를 얻을 수 있습니다.

또한 모듈의 오른쪽 상단에는 J20 및 J17이라는 두 개의 커넥터가 있습니다. J20 커넥터는 외부 전원 공급용이고 J17은 PC 팬 연결용입니다. 또한 이 IO 보드에는 PCle Gen 2x1 슬롯이 있습니다. 따라서 PCle SSD와 같은 호환 장치를 연결할 수 있습니다.
