PCB 슬롯은 여러분의 필요에 완벽한 회로 기판 조립 솔루션입니다! 게다가 놀라운 발명으로 인쇄 회로 기판 제작을 단순화했습니다. 또한 다양한 부품을 제자리에 고정하면서 납땜할 수 있는 간단하면서도 믿을 수 없을 정도로 효과적인 방법입니다.
부품을 고정하는 전통적인 방법은 클램프, 나사 및 사용하기 어렵고 종종 섬세한 부품을 손상시키는 기타 장치가 필요합니다. 반면 PCB 슬롯은 프로젝트에 안정적인 기반을 제공하고 작업하는 동안 모든 것을 제자리에 유지하기 쉽게 만듭니다. 또한 기존 보드보다 제작 비용이 저렴하고 빠릅니다. 그래서 전자 분야에서 시작하는 쉬운 방법을 찾고 있다면 PCB 슬롯이 완벽한 솔루션입니다!

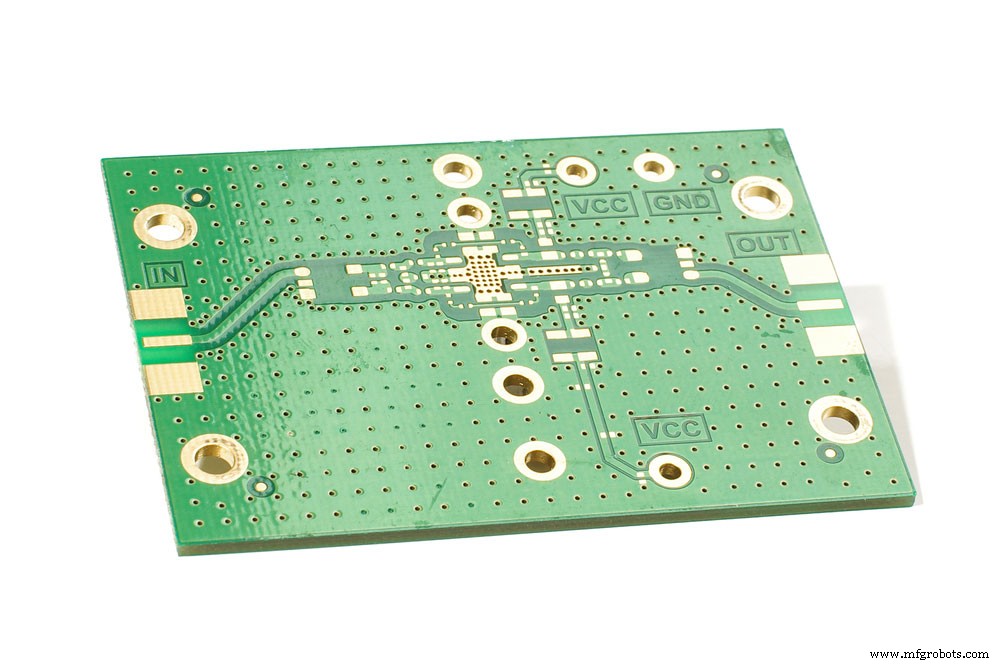

고주파 증폭기 프로토타입 회로 기판
PCB 슬롯은 컷아웃이 있는 특수 유형의 PCB입니다. 이 컷아웃을 사용하여 부품을 장착하거나 다른 보드를 제자리에 고정할 수 있습니다. PCB 컷아웃은 보통 FR-4 소재로 만들어지지만 FR-14, FR-16 또는 G11과 같은 다른 소재도 사용할 수 있습니다. 가장 일반적인 PCB 슬롯 유형은 0603 PCB 슬롯으로, 제조업체가 0603 저항기와 커패시터에 사용하도록 설계했습니다. 다른 크기로는 0402 PCB 슬롯, 1206 PCB 슬롯, 스루홀 PCB 슬롯이 있습니다.
PCB 슬롯은 부품을 고정하는 전통적인 방법에 비해 여러 가지 이점을 제공합니다. 예를 들어 제조 비용이 더 저렴하고 빠르며 더 안전한 연결을 제공합니다. 게다가 PCB 컷아웃은 부품의 쉬운 교체도 허용하여 구성 요소를 교체해야 할 때 편리합니다.

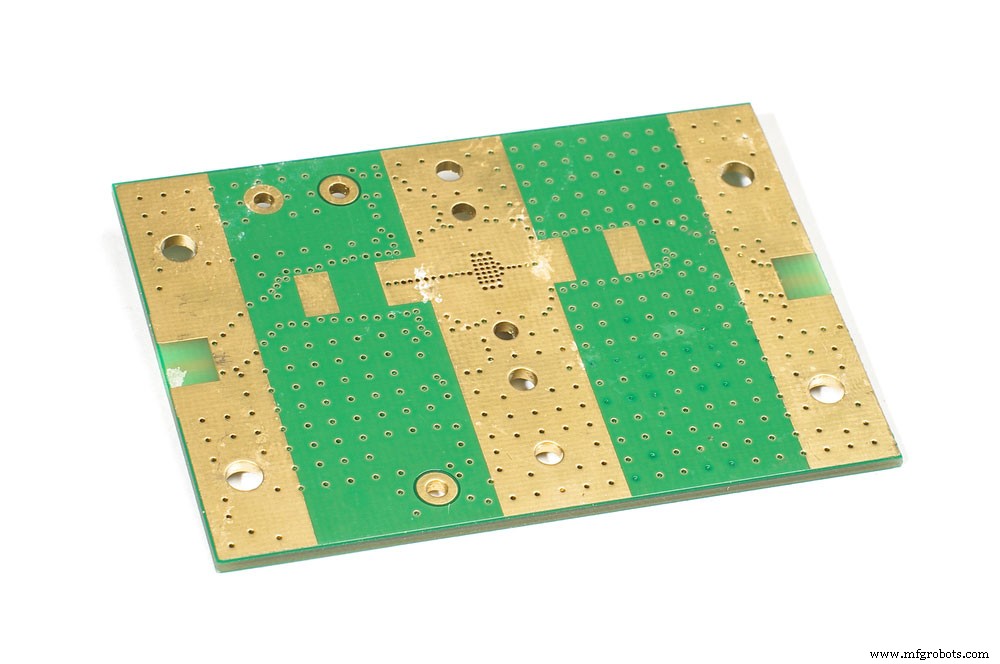

회로 기판 하단 층
여러 가지 방식으로 적용할 수 있습니다. 부품을 장착하거나 다른 PCB를 제자리에 고정하는 것과 같습니다. 또한 PCB 컷을 사용하여 두 PCB 간의 전기적 연결을 만들 수도 있습니다. PCB 슬롯을 사용하려면 적절한 납땜 기술을 사용하여 구성 요소를 PCB에 납땜하세요.

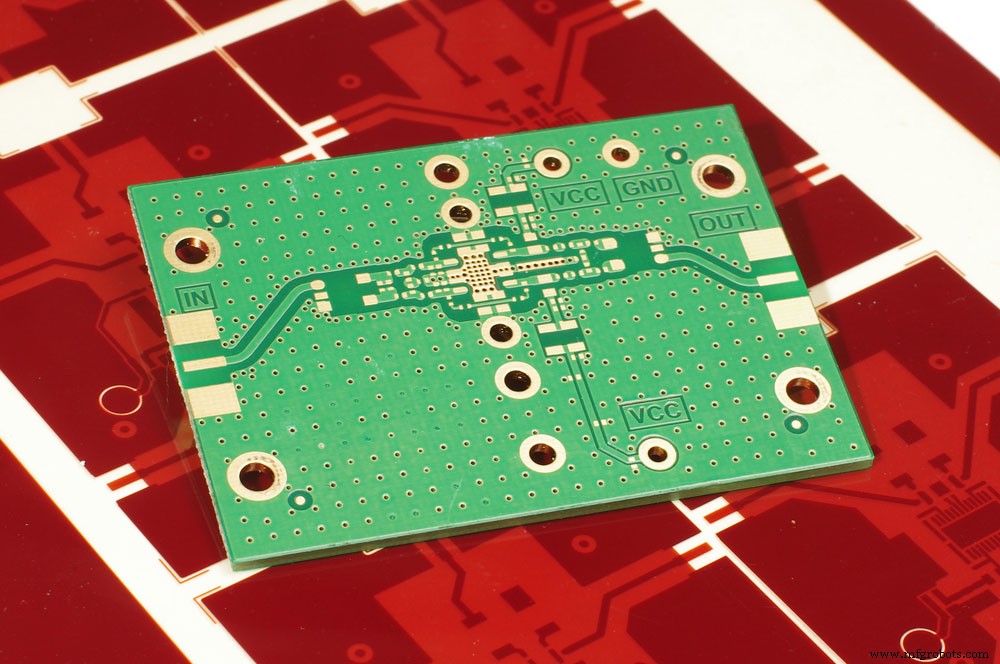

제조용 레드 거버 마스크의 회로 기판
전통적인 부품 고정 방법에 비해 PCB 슬롯을 사용하는 데는 많은 이점이 있습니다. 제조 비용이 더 저렴하고 빠르며 더 안전한 연결을 제공합니다. 게다가 PCB 슬롯은 사용하기도 더 쉽고 더 신뢰할 수 있는 연결을 제공합니다.
PCB 슬롯
PCB 제조에는 두 가지 주요 PCB 슬롯이 있습니다: 비도금 슬롯과 표면 도금 슬롯. 이 섹션에서는 각 유형의 특징과 이점을 자세히 살펴보겠습니다.

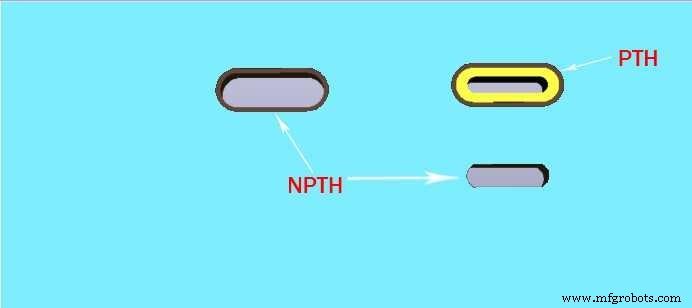

NPTH 및 PTH 슬롯
비도금 슬롯은 가장 기본적인 PCB 슬롯 유형입니다. 비도금 슬롯에는 구리 층 코팅이 없습니다. 일반적으로 저밀도 애플리케이션에 사용됩니다. 비도금 슬롯은 표면 도금 PCB 슬롯보다 저렴하고 제조하기 쉽습니다. 게다가 비도금 슬롯은 더 안전한 연결을 제공하고 사용하기 더 쉽습니다.
도금 스루 슬롯은 전자 부품과 접촉하는 표면에 얇은 구리 층이 있습니다. 게다가 도금 슬롯은 더 진보된 유형입니다. 일반적으로 고밀도 애플리케이션에 적용됩니다. 게다가 도금 슬롯은 비도금 PCB 슬롯보다 비싸고 제조하기 어렵습니다. 또한 도금 슬롯은 더 신뢰할 수 있는 연결을 제공하고 사용하기 더 쉽습니다.

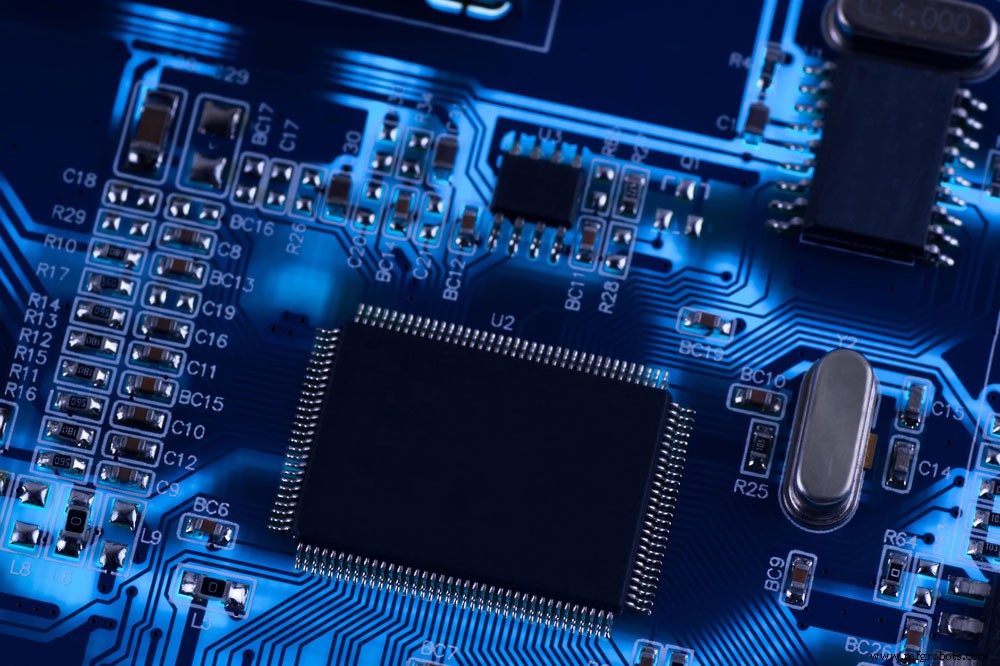

하이테크 전자 회로 기판
PCB 슬롯은 다양한 전자 장치에서 흔히 볼 수 있습니다. 컴퓨터 마더보드, 휴대폰, 기타 휴대용 전자 장치 등이 있습니다. PCB 컷아웃은 군사 및 항공우주 전자 장치와 같은 더 전문적인 응용 분야에도 적용됩니다.
고밀도 애플리케이션에 이상적일 뿐만 아니라 더 신뢰할 수 있는 연결을 제공하고 사용하기 더 쉽습니다. 따라서 비도금 PCB 컷아웃보다 비싸고 제조하기 어렵습니다.
도금 PCB 컷아웃을 생성할 때 고려해야 할 요소가 많습니다. 가장 중요한 요소는 PCB 트레이스의 폭입니다. 이는 PCB 슬롯의 최대 폭을 결정합니다. 또한 슬롯을 통해 흐를 수 있는 전류량에도 영향을 미칩니다.
고려해야 할 다음 요소는 슬롯의 깊이입니다. 이는 PCB 슬롯을 얼마나 깊게 밀링할 수 있는지 결정합니다. 또한 슬롯을 통해 흐를 수 있는 전류량에도 영향을 미칩니다.
또한 슬롯 홀과 슬롯 길이는 도금 슬롯을 의미하는 데 매우 중요합니다.
고려해야 할 마지막 요소는 PCB 구리 패드의 크기입니다. 이는 슬롯을 얼마나 크게 만들 수 있는지 결정합니다. 그리고 PCB 패드의 크기도 보드 슬롯을 통해 흐를 수 있는 전류량에 영향을 미칩니다.
이 부분에서는 다음에서 슬롯을 정의하겠습니다:
PCB 슬롯은 PCB 스택업의 어떤 층에도 있을 수 있지만 공간을 절약하기 위해 내부 층에 가장 일반적으로 배치됩니다. 외부 층에 배치하는 것은 인근 구성 요소로부터 신호 크로스토크나 기타 간섭을 피하기 위해 필요할 수 있습니다.
일반적으로 CNC 드릴을 사용하여 회로 슬롯을 만들지만 밀링이나 레이저 커팅도 가능합니다. 가장 중요한 것은 PCB 컷아웃이 구성 요소를 수용할 수 있도록 올바른 크기와 모양인지 확인하는 것입니다.
PCB 슬롯은 도금 또는 비도금일 수 있습니다. 도금 PCB 슬롯은 구성 요소에 더 나은 연결을 제공하지만 제조하기 더 어렵습니다. 비도금 PCB 컷아웃은 제조하기 더 쉽지만 연결이 그만큼 강하지 않을 수 있습니다.
플렉시블 PCB의 경우 가장 작은 슬롯 폭은 0.254mm(0.010인치)여야 합니다. 이는 PCB 트레이스의 최소 폭도 0.254mm이기 때문입니다. 따라서 기계적 NC 밀링 공정은 이 폭까지의 PCB 슬롯만 생성할 수 있습니다.
그러나 리지드 PCB의 경우 절단 가능한 가장 작은 슬롯 폭은 0.508mm입니다.

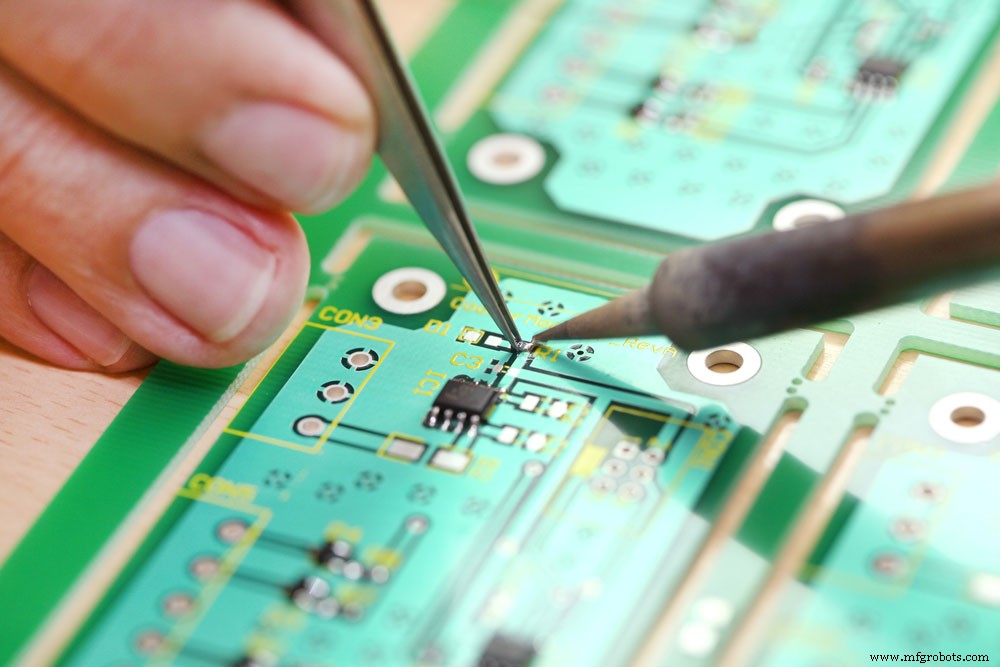

전자 부품이 있는 PCB
PCB 컷아웃 밀링은 원하는 모양을 만들기 위해 PCB에서 재료를 제거하는 공정입니다. PCB를 밀링하는 가장 일반적인 방법은 CNC 머신을 사용하는 것입니다.
CNC 머신은 회전하는 절삭 공구를 사용하여 보드에서 재료를 제거합니다. 절삭 공구는 컴퓨터로 제어되어 매우 정밀한 절단이 가능합니다.
슬롯을 표시하는 단계는 다음과 같습니다:
첫째, 보드가 상단 층에 있는지 확인하세요.
그런 다음 File→Document Properties로 이동하여 "Layers" 탭을 클릭하세요.
그 후 "Top" 층을 선택하고 "Add" 버튼을 클릭하세요.
목록에서 "PCB Slots" 층을 선택하고 "OK" 버튼을 클릭하세요.
이제 거버 파일에 PCB 슬롯이 표시됩니다. 원한다면 BOM에도 이 층을 추가할 수 있습니다.
많은 구성 요소가 있는 파란 회로 기판
회로 기판 제조에서 슬롯은 많은 이점을 제공하므로 매우 중요합니다.
일부 이점은 다음과 같습니다:
– PCB의 쉬운 납땜을 허용하여 제조 공정에 도움이 됩니다.
– 슬롯은 또한 PCB와 구성 요소 간의 전기적 연결을 개선하는 데 도움이 됩니다.
– 보드에 더 큰 기계적 강도를 제공합니다.
이것이 슬롯이 회로 제조에서 매우 중요하며 가능할 때마다 항상 사용해야 하는 이유입니다.
전자 회로 기판 클로즈업
다양한 PCB 스택업으로 PCB 컷아웃을 제공할 수 있습니다.
도금 슬롯의 경우 제공하는 최소 크기는 0.5mm이며, 비도금의 경우 최소 폭은 0.8mm입니다.
핀의 크기 증가로 인해 원형 구멍보다는 더 큰 블레이드 모양의 연결이 필요하므로 도금 슬롯을 사용하는 것이 바람직합니다.
또한 도금 슬롯은 원형 구멍보다 공간을 덜 차지하여 더 작거나 빽빽한 PCB 레이아웃을 사용할 수 있게 합니다.
숙련된 PCB 제조업체로서 고급 제조 장비와 숙련된 기술 지원을 PCB 제조 공정에서 고객에게 제공할 수 있습니다. 따라서 개별 고객의 다양한 요구 사항을 충족할 수 있습니다.
전자 회로 매크로 사진. 기술의 상징
자주 묻는 질문들입니다:
아니요. PCB 슬롯은 더 효율적인 설계로 실제로 생산 비용을 절약할 수 있습니다.
도금 컷아웃의 최소 크기는 0.5mm입니다. PCB 제조업체가 회로 기판 내부의 스루 도금을 알면 스루 도금 슬롯입니다. 사이드 도금은 제조업체가 보드 외부 가장자리에 엔드 도금을 할 때 발생합니다.
PCB 슬롯은 전자 조립 요구에 완벽한 솔루션입니다. 사용하기 쉽고 더 안전한 연결을 제공하며 제조가 더 빠르고 저렴합니다. PCB 컷아웃으로 부품이 안전하게 장착되고 전기적 연결이 신뢰성 있게 이루어지도록 할 수 있습니다.
전자 제품을 조립하는 쉽고 효율적이며 저렴한 방법을 찾고 있다면 PCB 컷아웃이 답입니다. 그래서 PCB 슬롯은 다음 프로젝트에 완벽한 솔루션입니다!
