IMS PCB(절연 금속 기판) 완벽 가이드: 고내열·고방열 기판의 모든 것

PCB 설계 시 기판 재료 선택은 성능과 신뢰성을 좌우하는 첫 단추입니다. 범용 FR-4가 저렴하고 대중적이지만, 고전력/고발열 애플리케이션에서는 열 관리 한계가 명확합니다. 이때 대안이 IMS PCB(Insulated Metal Substrate, 절연 금속 기판)입니다. 본문에서는 IMS PCB의 구조, 장점, FR-4와의 비교, 적용 분야, 금속 종류별/층구조별 분류, 제조사 선정 기준까지 종합적으로 다룹니다.

IMS PCB란? (What is IMS PCB?)

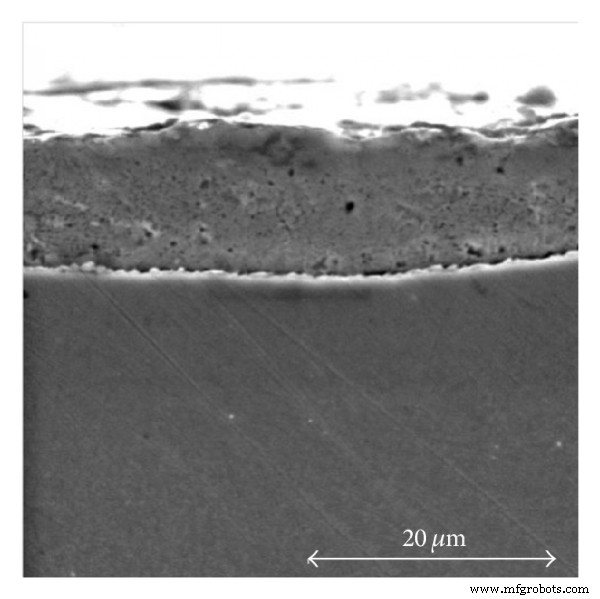

IMS PCB 단면 구조도: 구리 회로층 / 절연 유전체층 / 금속 베이스

IMS(Insulated Metal Substrate) PCB는 금속 베이스 플레이트(알루미늄, 구리, 스테인리스 등) 위에 절연 유전체층(Dielectric Layer)을 적층하고, 그 위에 구리 회로 패턴을 형성한 구조입니다. 유전체층은 전기적 절연을 유지하면서 열전도율이 높게 설계되어(일반 FR-4 0.3 W/m·K vs IMS 1~12 W/m·K), 부품에서 발생한 열을 금속 베이스로 신속히 전도·방산시킵니다.

IMS PCB 핵심 장점

1. 구조적 지지력 (Structural Support)

• 두꺼운 금속 베이스(1.0~3.2mm)가 보드 강성 제공, 별도 섀시/브라켓 생략 가능
• 대형 보드도 휨(Warpage) 방지, 조립 공정 안정성 향상

2. 전자파 차폐 (EMC Shielding)

• 금속 베이스가 천연 파라데이 케이지 역할 → 외부 노이즈 차단, 내부 누설 방지
• 액티브 그라운드 플레인으로 활용 → 구리 배선 감소, 층수 절감, 비용 절감

3. 우수한 열전도율 (High Thermal Conductivity)

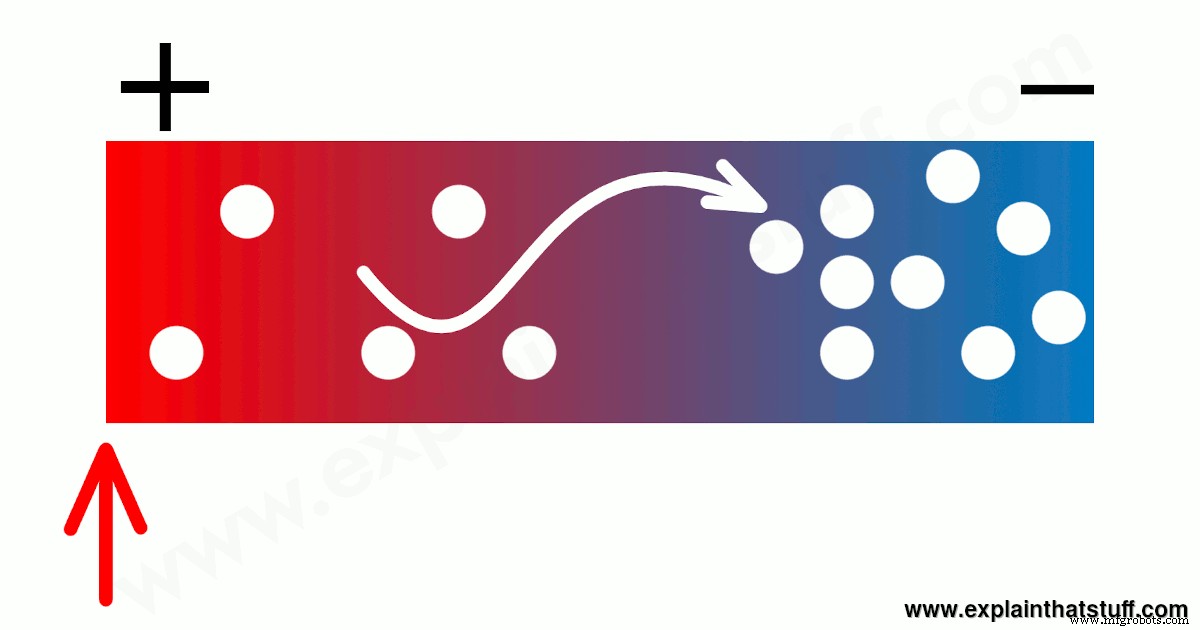

IMS 유전체층 열전도율 비교 (일반 FR-4: 0.3 vs IMS: 1~12 W/m·K)

• 유전체층 열전도율: 일반 1~3 W/m·K, 고성능 5~12 W/m·K (세라믹 필러 첨가)
• 금속 베이스 두께: 최대 3.2mm까지 선택 가능
• 고밀도 발열 부품(파워 LED, MOSFET, IGBT) 직하 열경로 최소화
• 별도 히트싱크/서멀 패드 불필요 → 조립 공정 단순화, 소형화, 경량화

4. 내화성/방염성 (Fire Immunity)

금속 기판의 내화 특성

• 금속 베이스는 연소하지 않음 → UL 94 V-0 등가 내화 성능
• 고온 환경(엔진룸, 파워 서플라이)에서도 구조적 무결성 유지
• 화재 안전 규격(철도, 항공, 건축) 충족 용이

5. SMD(표면 실장) 친화적

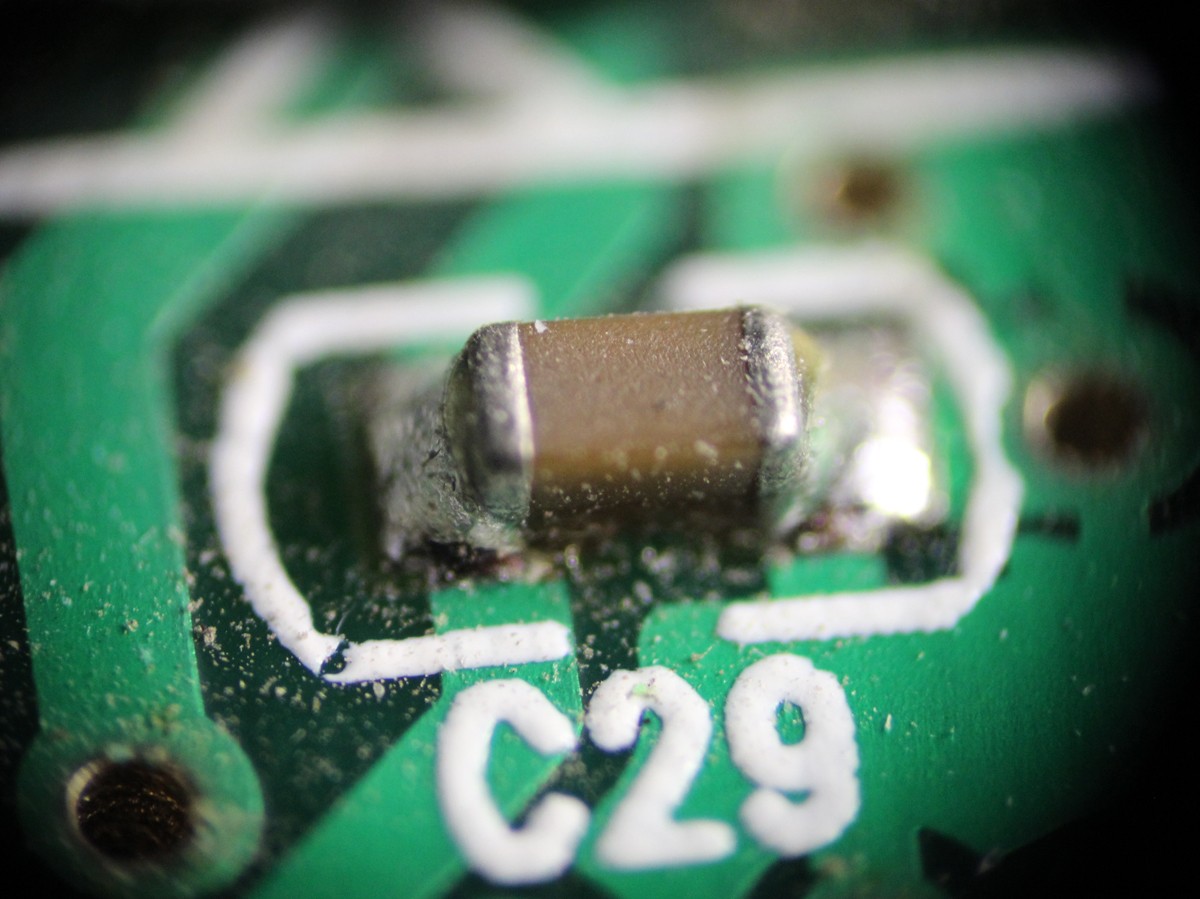

SMD 부품 실장 예시

• 리플로우 솔더링 공정 완전 호환
• 높은 열전도율로 리플로우 열 응력 완화, 솔더 조인트 신뢰성 향상
• 파워 SMD(TO-252, TO-263, DFN, QFN 등) 직접 실장 최적

IMS vs FR-4: 상세 비교표

비교 항목	FR-4 (에폭시 유리)	IMS (절연 금속 기판)
스루홀 부품	단층 시 가능	단층 불가 (금속 베이스 관통 불가), 다층 시 비아로 가능
열전도율	0.3~0.4 W/m·K	1~12 W/m·K (일반 2~3, 고성능 5+)
솔더 마스크 색상	녹색, 검정, 파랑, 노랑, 빨강 등 다양	주로 흰색 (반사율/검사성 고려), 검정/파랑도 가능
제조 공정 복잡도	표준 공정, 일반 장비	다이아몬드 톱/라우터 필요, 비아 공정 특수, 검사 장비 별도
층수 확장성	다층(4~30+) 용이	주로 1~2층, 다층 가능하나 고가/복잡
두께 제한	층수에 비례 자유로움	금속 베이스 두께 제한(~3.2mm), 과두꺼우면 열저항 증가 역효과
비용 (단위 면적)	기준 (1x)	약 3~8x (재료/공정/수율 차이)
CTE (열팽창계수)	X/Y: 13~17 ppm/°C, Z: 50~70	금속 베이스 지배적: Al 23, Cu 17 ppm/°C (Z방향 낮음)

IMS PCB 주요 적용 분야

1. 파워 일렉트로닉스 (Power Electronics)

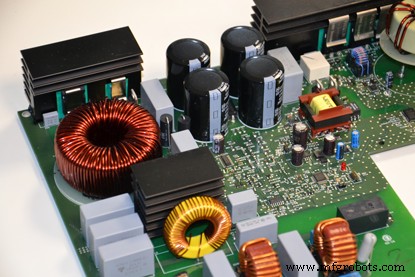

파워 일렉트로닉스: 인버터, 컨버터, 모터 드라이브

• 스위칭 소자(MOSFET, IGBT, SiC, GaN) 고주파 스위칭 발열 집중
• IMS로 히트싱크 일체화 → 부피 30~50% 축소, 조립 공정 삭감
• 예: 태양광 인버터, UPS, EV 온보드 차저, DC-DC 컨버터

2. LED 조명 (LED Technology)

고출력 LED 모듈 (COB, 하이파워 패키지)

• LED 정션 온도 직접 제어가 수명/광효율/색도 안정성 핵심
• IMS: 정션→구리→유전체→알루미늄 직결 열경로로 열저항 최소화
• 가로등, 하이베이, 자동차 헤드램프, 스튜디오 조명, 원예용 LED

3. 솔리드 스테이트 릴레이 (Solid State Relays, SSR)

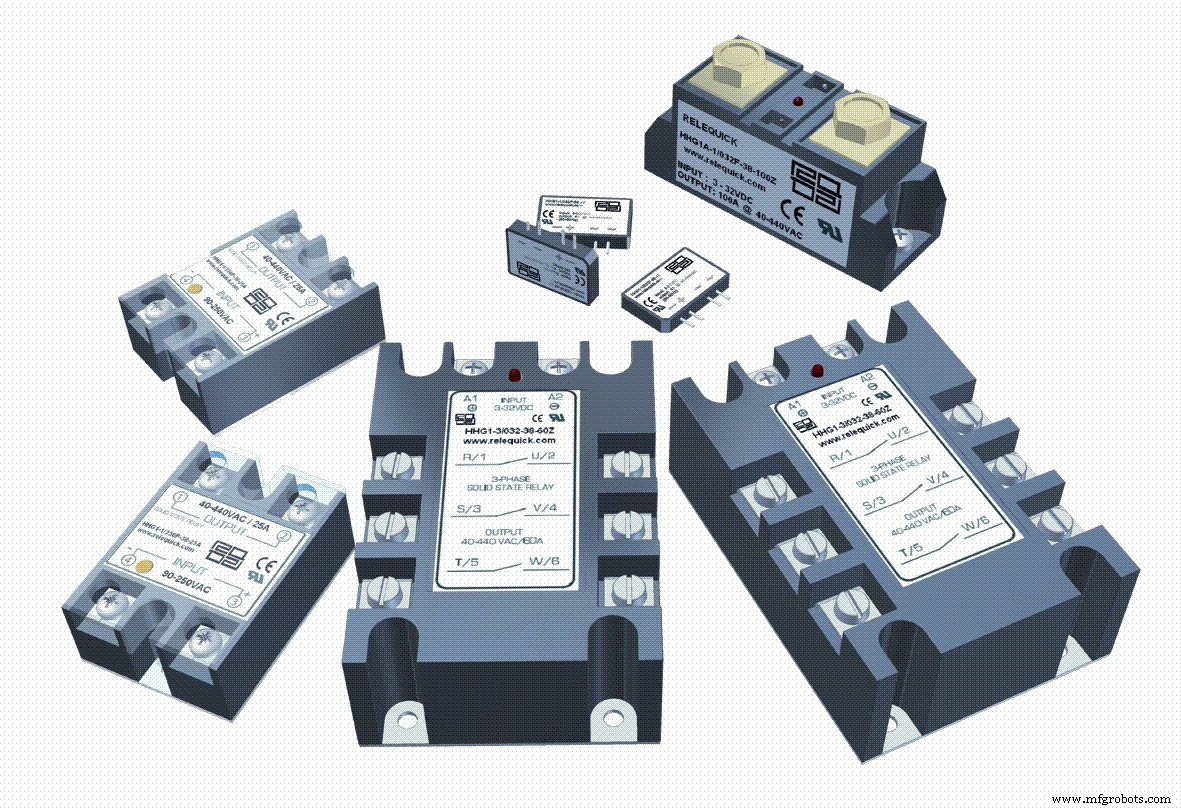

SSR 내부: 옵토커플러 드라이버 + 파워 트라이악/사이리스터

• 소형 케이스 내 고밀도 발열 → IMS로 케이스 자체가 히트싱크 역할
• 기계식 릴레이 교체용: 무소음, 고속, 장수명, 아크 없음

4. 자동차 전장 (Automotive)

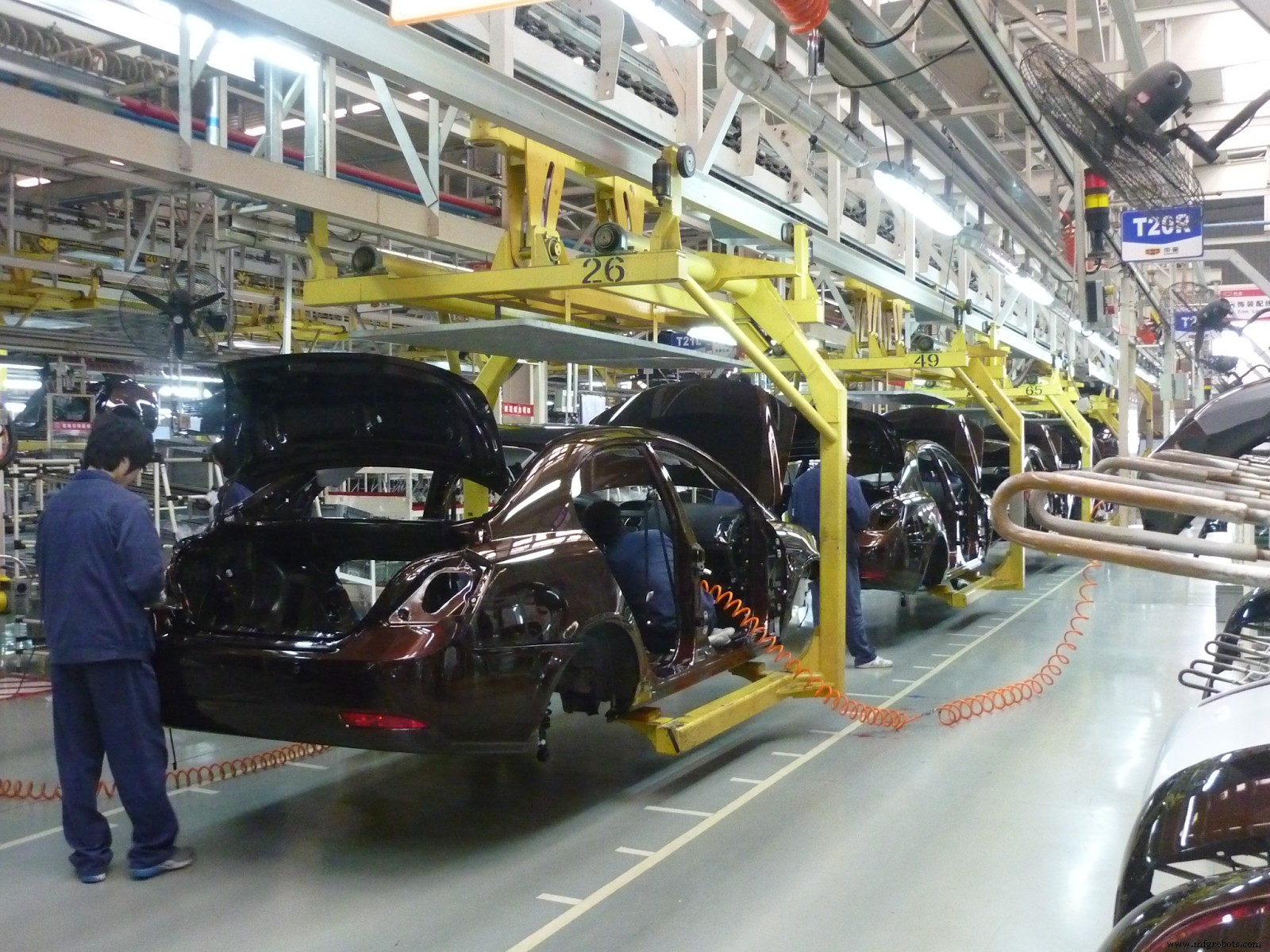

자동차 ECU, 엔진룸 모듈

• 엔진룸/변속기 부근: 주변 온도 125~150°C, 진동/충격 가혹
• IMS: 고온 내구성, 기계적 강도, 열 사이클 신뢰성 충족
• 적용: ECU, LED 헤드램프 드라이버, BMS, 모터 컨트롤러, 파워트레인

IMS 보드 분류 (Types of IMS Boards)

금속 베이스 재질별

재질	열전도율 (W/m·K)	전기 전도도	비용	특징/용도
알루미늄 (Al)	~150~200	양호	낮음 (기준)	가장 대중적, 경량, 가공 용이, LED/파워/자동차 주력
구리 (Cu)	~380~400	최고	높음 (Al 대비 3~5x)	초고전류/초고방열 필요 시, 부식 대책 필요(도금/코팅)
스테인리스강 (SS)	~15~25	낮음	중간	기계적 강도/내식성 우선, 열전도 낮아 방열 용도엔 부적합

층 구조 및 부품 실장면별

유형	구조	특징/용도
단면 실장 (Single-sided)	구리층 1 / 유전체 / 금속 베이스	가장 일반적, LED/SSR/단순 파워, 저비용
양면 실장 (Dual Component Mounting)	구리/유전체/금속/유전체/구리 (금속 중앙)	양면 부품 실장, 비아로 층간 연결, 복잡 회로 가능
다층 양면 실장 (Multilayer Dual-side)	여러 구리층 + 중앙 금속 베이스	SBC, 고밀도 파워 모듈, 고비용/고난도
2층 구리 + FR-4 하이브리드	구리/FR-4/구리/유전체/금속	신호 라우팅용 FR-4층 추가, 열전도 일부 희생

IMS PCB 제조사 선정 기준

WellPCB: 금속 기판 PCB 전문 제조사

• 공정 능력: 다이아몬드 라우팅, 레이저 드릴, 비아 인 패드, 임피던스 제어, 열전도율 검증
• 재료 라이브러리: 알루미늄/구리 베이스, 다양한 유전체(1~12 W/m·K), 구리 두께 1~10oz
• 품질 시스템: IATF 16949(자동차), ISO 9001, UL 인증, 단면/다층 전수 검사
• 기술 지원: 스택업 설계 검토, 열 시뮬레이션, DFM 피드백, 시제품~양산 원스톱
• 납기/비용: 표준 1~2주, 급행 3~5일, 패널링 최적화로 단가 절감

마무리

IMS PCB 완제품 예시

IMS PCB는 열 관리가 핵심인 고전력 전자 시스템의 게임 체인저입니다. FR-4 대비 10~40배 높은 열전도율로 히트싱크 일체화, 소형화, 신뢰성 향상을 동시에 달성합니다. 알루미늄 베이스가 주류이나, 극한 열설계엔 구리 베이스가, 기계적 강도/내식성엔 스테인리스가 대안입니다. 프로젝트 발열 예산(Thermal Budget) 분석 후 최적 IMS 스펙을 선정하고, 검증된 제조사와 협업하시길 권장합니다. IMS PCB 제작 문의, 언제든 연락 주세요.
