블루투스 통신 프로토콜 – 학습자를 위한 궁극의 프로토콜 가이드

일반적으로 블루투스 통신 프로토콜에 대해 블루투스 네트워크 기술은 근거리 PAN(Personal Area Network)을 통해 모바일 기기 간의 무선 통신을 제공한다.

Bluetooth 4.0, Bluetooth 2.0 및 Bluetooth Low Energy/Bluetooth Smart와 같은 무선 기술을 통해 주변 장치와 중앙 장치를 연결할 수 있습니다. 다양한 프로필과 핵심 프로토콜로 인해 통신 범위가 발생하는 경우가 많습니다. 오늘 기사에서는 다양한 프로토콜, 프로필 및 Bluetooth가 다른 통신 프로토콜과 어떻게 다른지에 대해 설명합니다.

블루투스 프로토콜 아키텍처의 프로토콜

블루투스 프로토콜 아키텍처는 블루투스의 측면과 목적에 따라 4개의 레이어가 있습니다. 우리는 마스터 장치에서 작동하는 기본 모드에 대해 논의했습니다.

물리적 계층 프로토콜

여기에는 다음이 포함됩니다.

• 베이스밴드; 무선 프로토콜 서비스에서 전력 제어, 타이밍, 패킷 프레임 형식 및 주소 지정 체계 알고리즘을 정의합니다.
• 라디오; 프로토콜은 전파를 전송하기 위해 정해진 사양과 물리적 구조에 해당하는 물리 계층입니다. 또한 변조 기술, 주파수 도약 사양, 주파수 대역 및 무선 인터페이스에 대해 설명합니다.

주파수 대역 다이어그램

• 데이터 링크 계층 다음과 같은 무선 기술 프로토콜이 있습니다.
  • 링크 관리자 프로토콜(LMP), 연결된 두 장치 사이에 논리적 링크를 생성하는 것 외에 통신을 가능하게 하는 링크를 유지합니다. 또한 링크 관리자를 사용하여 패킷 크기, 메시지 암호화 및 장치 인증을 협상할 수 있습니다.
  • 논리적 링크 제어 및 적응 프로토콜(L2CAP), 링크 컨트롤러는 기저대역 계층 프레임과 상위 계층 프레임 형식 간의 적응을 설정합니다. 또한 원격 장치에서와 같이 비연결 및 연결 지향 서비스의 간단한 페어링을 지원합니다.
• 미들웨어 계층 구성하다;
  • RFComm(무선 프론트엔드 구성 요소) WAP(Wireless Application Protocol)와 직렬 인터페이스를 제공합니다.
  • 채택된 프로토콜, OSI와 같은 모델에서 일반적으로 채택되며 WAP, TCP(Transmission Control Protocol), UDP(User Datagram Protocol), IP(Internet Protocol) 및 PPP(Point-to-Point Protocol)가 있습니다.
  • 서비스 검색 프로토콜(SDP) 링크를 설정한 후 SDP는 연결된 Bluetooth 장치에서 서비스를 검색하는 데 도움이 됩니다.
  • AT 명령, 주의 명령 집합으로 기능하고 Bluetooth 모듈에 지침을 보냅니다.
• 애플리케이션 레이어

여기에는 Bluetooth 응용 프로그램과 상호 작용할 수 있는 사용자 프로필이 포함되어 있습니다.

블루투스 프로필

기본 Bluetooth 표준 프로토콜 스택 외에도 Bluetooth 사용 방법을 추가로 정의하는 추가 프로토콜(Bluetooth 프로필)이 있습니다.

5가지 Bluetooth 프로필 유형은 다음과 같습니다.

직렬 포트 프로필(SPP)

직렬 연결 역할을 하는 블루투스 프로파일입니다. 또한 데이터를 버스트로 순차적으로 전송하므로 SPP를 사용하는 장치는 별도의 수신 채널 및 전송이 있는 것처럼 통신합니다.

예: Bluetooth 모듈로 촉진되는 직렬 포트 프로파일을 사용하면 두 Arduino 보드 간의 통신이 향상됩니다.

블루투스 통신 프로토콜 – 휴먼 인터페이스 장치(HID)

둘째, 조이스틱, 키보드, 의료 기기 및 마우스와 같은 Bluetooth 지원 사용자 입력 무선 장치에 적용할 수 있는 HID 프로필이 있습니다.

Bluetooth 지원 장치용으로 생성된 HID 프로필처럼 작동하기 때문에 USB 케이블을 대체합니다.

블루투스 통신 프로토콜 – 핸즈프리 프로필(HFP) 및 헤드셋 프로필(HSP)

블루투스에서 권장되며 차량에 내장된 헤드폰 또는 이어폰 및 핸즈프리 오디오 시스템을 가능하게 합니다.

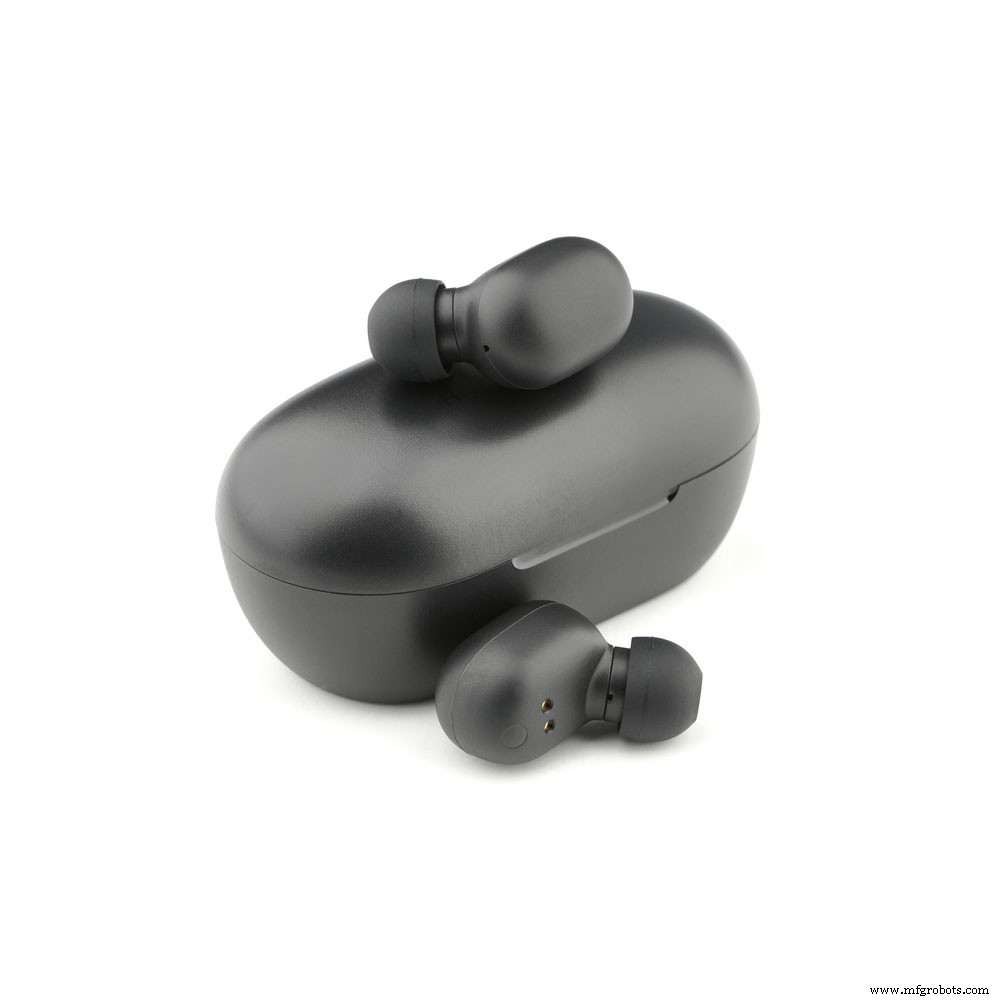

(무선 이어폰)

또한 휴대 전화를 만지지 않고도 볼륨을 조정하고 통화를 보류 또는 종료하는 데 도움이 되는 기능이 있습니다.

• 고급 오디오 배포 프로필(A2DP)

A2DP는 MP3 플레이어에 연결된 블루투스 스피커와 같은 두 개의 블루투스 장치 간에 오디오를 송수신하는 방법을 설명합니다.

또한 고품질 오디오를 단방향으로 전송하여 HFP 및 HSP와 차별화됩니다.

• A/V 원격 제어 프로필(AVRCP)

마지막으로 간단한 페어링 프로세스를 통해 Bluetooth 장치를 원격 제어할 수 있는 AVRCP가 있습니다. 그런 다음 A2DP와 함께 이를 구현하여 원격 스피커가 오디오 전송 장치에 되감기, 빨리 감기 등을 명령하도록 할 수 있습니다.

애플리케이션 컨텍스트의 예 AVRCP를 사용하여 블루투스 스피커를 제어하는 ​​블루투스 리모컨.

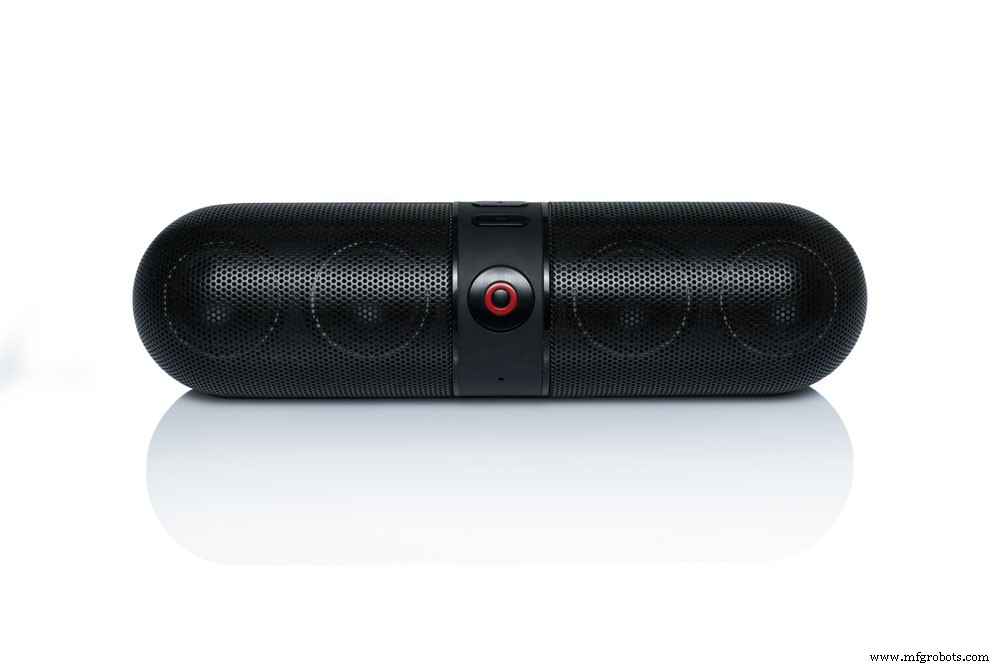

(블루투스 스피커)

블루투스 통신 프로토콜 – 블루투스와 다른 무선 통신 프로토콜 비교

의심할 여지 없이 Bluetooth 외에도 여러 무선 통신 프로토콜이 있습니다. 또한, 그들 모두는 서로 다른 기능을 가지고 있습니다.

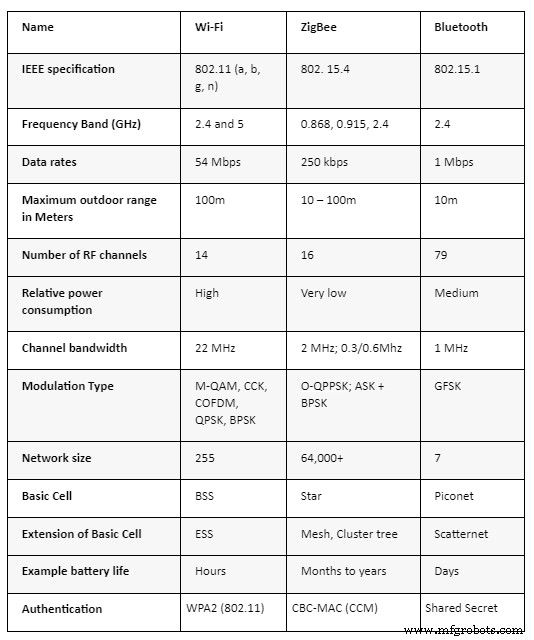

아래 표는 대조를 요약한 것입니다.

(Wi-Fi 및 블루투스)

블루투스 통신 프로토콜 – 블루투스 프로토콜의 장점

다음 응용 프로그램에서 Bluetooth 프로토콜을 찾을 수 있습니다.

• Lexus 및 Toyota Prius와 같은 430밴드 프리 콜 시스템과 함께 2004년에 도입된 자동차.
• 간단한 페어링 프로세스를 통해 Bluetooth 지원 광고 알림에서 검색 가능한 다른 Bluetooth 장치에 작은 광고를 보냅니다.
• Obex를 사용하여 장치 간에 미리 알림, 일정 약속, 연락처 세부 정보, 파일 등을 전송합니다.
• 프린터, 휴대폰, 키보드, 마우스와 같은 장치는 PC의 출력 및 입력 장치와 무선 통신을 합니다.

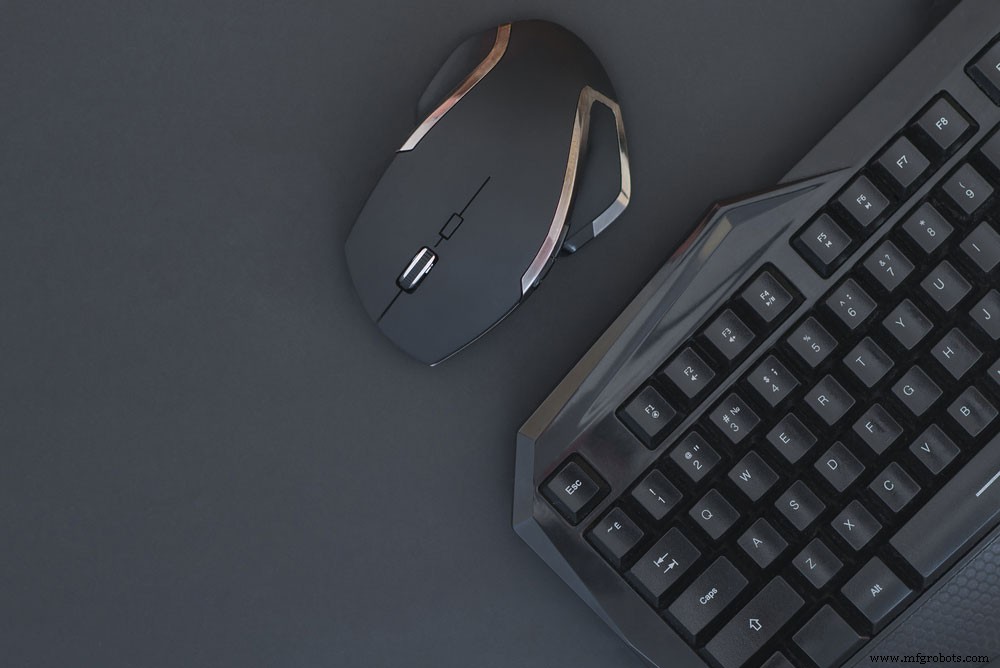

(마우스와 키보드)

결론

장치 간의 연결을 향상시키는 Bluetooth 통신 프로토콜에 대한 기사의 끝 부분에 도달했습니다. 그러나 질문이나 설명이 필요한 경우 저희에게 연락하십시오.
