2N7002 MOSFET 데이터시트 해설: 사양, 특징, 대체품, 응용 회로 총정리

트랜지스터는 전자 회로의 근간입니다. 그중에서도 2N7002는 로직 레벨 구동이 가능한 N채널 MOSFET으로, 저전압/저전류 스위칭과 파워 매니지먼트 회로에서 가장 널리 쓰이는 '국민 MOSFET'입니다. 본문에서는 2N7002의 상세 사양, 핀 구성, 특징, 대체품, 등가 P채널, 응용 예까지 데이터시트 핵심만 뽑아 실무 관점에서 해설합니다.

2N7002 개요 (Brief Description)

• 유형: N채널 인핸스먼트 모드 MOSFET (Enhancement Mode)
• 구동 방식: 로직 레벨 게이트 드라이브 (Logic Level Gate Drive)
• 게이트 임계 전압 Vth: 최소 1V, 표준 2.1V, 최대 3V → 3.3V/5V 로직 직접 구동 가능
• 온 저항 RDS(on): < 5Ω (VGS=5V, ID=200mA), VGS=10V 시 ~2Ω
• 패키지: SOT-23 (3핀, 표면 실장), 초소형 풋프린트
• 주 용도: 저전압 스위칭, DC-DC 컨버터, 부하 스위치, 파워 매니지먼트, 배터리 보호

핀 구성 (Pin Configuration)

SOT-23 패키지 핀아웃: 1=Source, 2=Gate, 3=Drain (일부 제조사 순서 다를 수 있음, 데이터시트 확인 필수)

핀 번호	이름	기능
1	Source (S)	전류 출구 (Source terminal), 통상 그라운드/리턴 경로
2	Gate (G)	게이트 제어 신호 입력, 바이어싱 담당
3	Drain (D)	전류 입구 (Drain terminal), 부하 연결 단자

주의: 제조사별 핀 번호 순서가 다를 수 있음 (예: Diodes Inc.는 1=Gate, 2=Source, 3=Drain). 반드시 해당 제조사 데이터시트 확인 후 PCB 풋프린트 설계 요망.

주요 전기적 특성 (Electrical Characteristics, Ta=25°C)

파라미터	심볼	최소	표준	최대	단위	조건
드레인-소스 전압	VDS			60	V
게이트-소스 전압	VGS			±20	V
연속 드레인 전류	ID			200	mA	DC, Tj=150°C
펄스 드레인 전류	IDM			800	mA	펄스 폭 ≤ 10µs
게이트 임계 전압	VGS(th)	1.0	2.1	3.0	V	VDS=VGS, ID=250µA
온 저항	RDS(on)		2.0	5.0	Ω	VGS=10V, ID=200mA
온 저항	RDS(on)		3.5	7.5	Ω	VGS=5V, ID=200mA
온 저항	RDS(on)		5.5	12	Ω	VGS=4.5V, ID=200mA
입력 커패시턴스	Ciss		50		pF	VDS=25V, f=1MHz
출력 커패시턴스	Coss		25		pF
역전송 커패시턴스	Crss		5		pF
턴온 지연 시간	td(on)		15		ns	VDS=30V, ID=200mA, RG=25Ω
턴오프 지연 시간	td(off)		8		ns
총 게이트 차지	Qg		1.5		nC	VDS=30V, ID=200mA, VGS=10V

특징 요약 (Key Features)

• 로직 레벨 구동 (3.3V/5V MCU 직접 드라이브 가능, 게이트 드라이버 불필요)
• 낮은 온 저항 (RDS(on) < 5Ω @ 5V) → 저전압에서 효율적 스위칭
• 고속 스위칭 (턴온 15ns, 턴오프 8ns) → PWM 주파수 수 MHz급 가능
• 낮은 게이트 차지 (Qg ~1.5nC) → 구동 전력 최소화
• SOT-23 초소형 패키지 → 고밀도 실장, 휴대기기/웨어러블 적합
• ESD 보호 내장 (일부 제조사, HBM 2kV 수준)
• 자동차 등급(AEC-Q101) 품번 별도 존재 (예: 2N7002Q)

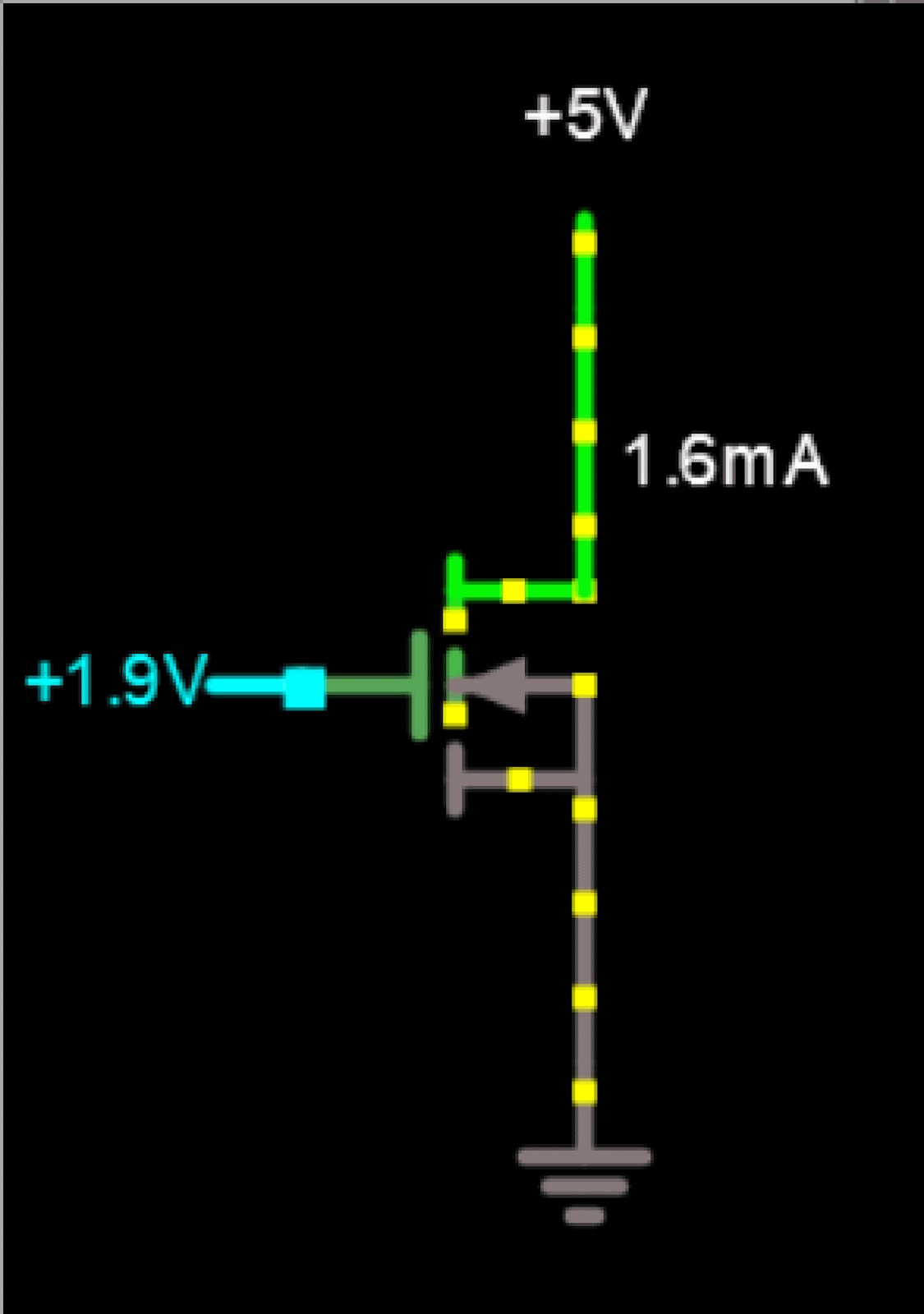

N채널 MOSFET 전류-게이트 전압 특성 곡선 (일반적)

대체품 및 등가 소자 (Alternatives & Equivalents)

N채널 동급 대체품 (Pin-compatible, SOT-23)

부품 번호	VDS (V)	ID (mA)	RDS(on) @ 4.5V (Ω)	Vth (V)	비고
NTR4003N (OnSemi)	40	300	1.8	1.0~1.5	더 낮은 RDS(on), 높은 전류
FDC666 (Fairchild/OnSemi)	30	400	0.9	1.0~1.5	초저저항, 3.3V 구동 최적
FDC558 (Fairchild/OnSemi)	60	500	0.7	1.0~1.5	고전압/고전류 업그레이드
BSS138 (다수 제조사)	50	200	3.5	0.8~1.5	가장 대중적 대체품, Vth 더 낮음
2N7002K / 2N7002E	60	200~300	2~5	1~2.5	개선 버전 (RDS(on) 낮춤)

P채널 등가 소자 (P-Channel Equivalents, High-side 스위칭용)

부품 번호	VDS (V)	ID (mA)	RDS(on) @ -4.5V (Ω)	Vth (V)
BSS84	-50	-200	6~10	-1.0 ~ -2.0
FDN358P	-30	-400	0.9	-1.0 ~ -2.0
SI2301CDS (Vishay)	-20	-2.3A	0.065	-0.65 ~ -1.2

기타 대표 N채널 MOSFET (용도별 선택)

• BS170: TO-92 스루홀, 60V/200mA, 프로토타이핑용
• 2N7000: 2N7002의 TO-92 버전, 동일 스펙
• IRF3205 / IRF540N / IRF1010E: TO-220 파워 패키지, 고전류(10A~50A) 용도, 로직 레벨 아님 (게이트 드라이버 필요)

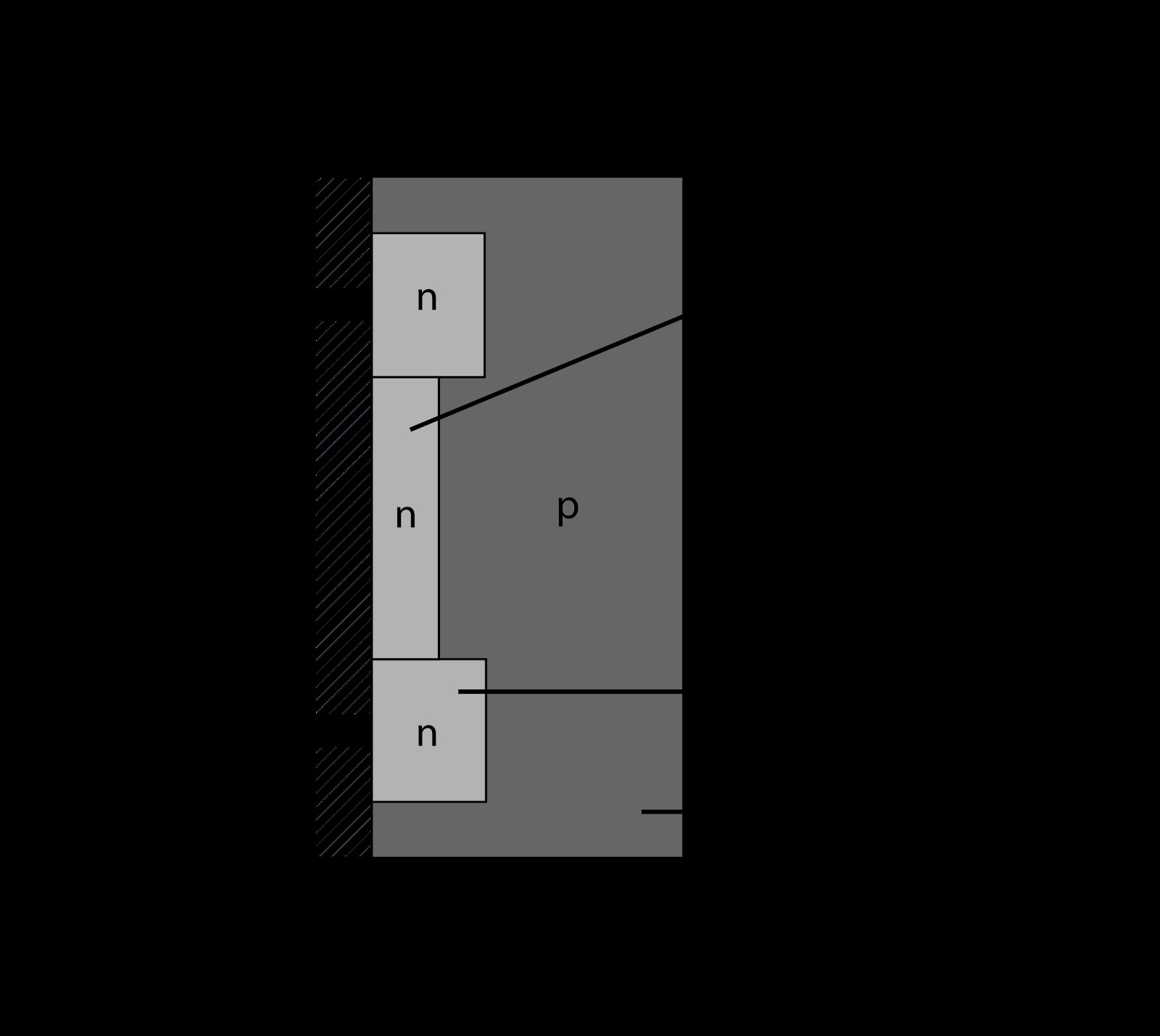

N채널 MOSFET 일반적인 단면 구조

응용 회로 예시 (Application Circuits)

1. 로우사이드 스위치 (Low-side Switch) - 기본

  부하 (LED, 릴레이, 모터 등)
      │
   [Drain] 2N7002
      │
   [Source] ── GND
      │
   [Gate] ── MCU GPIO (3.3V/5V) ──► High: ON, Low: OFF

• 인덕티브 부하(릴레이, 모터) 시: 드레인-소스 병렬 프리휠링 다이오드(1N4148/쇼트키) 필수
• 게이트-소스 간 10k~100kΩ 풀다운 저항 권장 (플로팅 방지, 파워온 글리치 방지)

2. DC-DC 컨버터 (벅 컨버터 동기 정류/메인 스위치)

• 입력 5~12V → 출력 3.3V/1.8V 등, 200~500mA급 경부하
• 게이트 드라이브: PWM 컨트롤러 IC(TPS5430, LM2596 등) 또는 MCU 직접 PWM (주파수 ~100~500kHz)
• 쇼트키 다이오드 대신 동기 정류용 2N7002 병렬 배치 가능 (데드타임 제어 필요)

3. 배터리 보호/로드 스위치 (Load Switch / Battery Protection)

• 배터리 팩 출력 라인 직렬 삽입
• 과전류/과방전 감지 회로 → 게이트 제어로 차단
• P채널(BSS84 등)과 조합해 하이사이드 차단 구성도 일반적

4. 파워 매니지먼트: 전원 시퀀싱, 레일 온/오프

• 시스템 전원 레일별 개별 제어 (3.3V, 1.8V, VIO 등)
• 시퀀스 컨트롤러 또는 MCU GPIO로 순차 인에이블

5. 모빌리티/웨어러블: 소형 모터/액추에이터 구동

전기차 충전/모빌리티 응용 예시 (고전력용은 별도 파워 MOSFET 필요)

• 진동 모터, 소형 펌프, 밸브, 마이크로 로봇 액추에이터 구동
• 배터리 구동 시스템에서 초저누설 전류, 저전압 구동 강점 활용

설계 시 주의사항 (Design Considerations)

• 게이트 구동 전압: 3.3V MCU 시 VGS=3.3V → RDS(on) 약 5~7Ω, 전압 강하/발열 계산 필수
• 열 설계: SOT-23 열저항 RθJA ≈ 300~350°C/W → 200mA@5Ω = 200mW → ΔT ≈ 60~70°C 상승, 방열 패드/비아 설계 필요
• 전압 스파이크: 인덕티브 부하 스위칭 시 VDS 스파이크 → TVS 다이오드 또는 RC 스너버 병렬
• 정전기 보호: 게이트 산화막 얇음 → 취급 시 ESD 스트랩, 보관 시 정전기 방지 봉투
• 병렬 연결: 전류 분배 불균형 발생 가능 → 각 소스에 발란싱 저항(0.1~1Ω) 직렬 권장

결론

2N7002는 로직 레벨 구동, 초소형 SOT-23, 저렴한 단가, 검증된 신뢰성으로 3.3V/5V 저전력 시스템의 '스위칭 엘리먼트' 표준입니다. 데이터시트상 200mA/60V 한계 내의 저전력 스위칭, DC-DC, 부하 제어, 배터리 보호 등 용도에 최적입니다. 더 큰 전류/낮은 온저항이 필요하면 FDC666/FDC558/BSS138 등으로 업그레이드하고, 하이사이드 스위칭엔 P채널(BSS84/FDN358P) 조합을 쓰세요. 프로젝트에 2N7002 적용 검토 중이시라면 언제든 기술 지원 요청 바랍니다.
