마이크로웨이브 PCB 설계 가이드: 고주파(GHz 대역) 회로 기판의 모든 것

표준 FR-4 PCB로는 1GHz 이상 고주파 신호의 손실, 분산, 크로스토크, 임피던스 불연속을 제어할 수 없습니다. 마이크로웨이브 PCB(Microwave PCB)는 GHz~수십 GHz 대역에서 신호 무결성과 전력 전송 효율을 보장하기 위해 특수 소재, 정밀 스택업, 엄격한 공정 관리가 적용된 고주파 전용 기판입니다. 본문에서는 마이크로웨이브 PCB 정의, RF와의 차이, 장점, 핵심 소재(로저스/타코닉/파나소닉/PTFE), 설계 기초, 제조사 선정 기준을 다룹니다.

마이크로웨이브 PCB란?

마이크로웨이브 PCB 적용 예: 스마트폰 RF 프론트엔드, 위성 통신, 5G 기지국

• 정의: 중간~초고주파(Microwave, 1GHz~300GHz, 실용적 1~30GHz)에서 동작하도록 최적화된 PCB
• 핵심 요구: 저유전율(Dk), 저손실 탄젠트(Df), 엄격한 임피던스 제어(±5~10%), 균일한 두께/유전율, 저수분 흡수
• 역사: 초기 군용/항공우주 독점 → 상용 소재(로저스 RT/duroid 등) 보급 → 5G/위성통신/자율주행 레이더로 대중화

RF PCB vs 마이크로웨이브 PCB: 주파수 경계

구분	RF PCB	마이크로웨이브 PCB
주파수 범위	~1 GHz (일반적 50MHz~1GHz)	1 GHz ~ 30+ GHz (mmWave 포함)
대표 응용	LoRa, BLE, Zigbee, Sub-6 5G, RFID, 원격 제어	mmWave 5G(28/39GHz), 위성 통신(Ku/Ka/V밴드), 자동차 레이더(77GHz), 전자전, 계측
소재 요구	FR-4 가능 (저가), 중급: 로저스 4000시리즈	PTFE/세라믹 필러 필수, 초저손실 Df < 0.002
임피던스 제어	±10% 수준	±5% 이하, 위상 매칭 크리티컬
공정 난이도	일반 PCB 팹 가능	전문 고주파 팹 필요 (레이저 드릴, 정밀 에칭, 임피던스 보증)

공통점: 송수신(TX/RX) 회로, 안테나 피드, 매칭 네트워크, 필터, LNA/PA 바이어스 회로 모두 포함

마이크로웨이브 PCB 장점 (Advantages)

고주파 회로 기판 단면

• 초고속 신호 전송: 저 Dk/Df로 신호 감쇠/지연 최소화, 고차 변조(256QAM, 1024QAM) 지원
• 다층 구현 용이: 저 CTE(열팽창계수) 소재로 다층 적층 시 휨/정렬 불량 방지, 고밀도 라우팅 가능
• 온도 안정성: -55°C~+125°C 이상에서 Dk/Df 변화 최소화, 아날로그/RF 특성 드리프트 억제
• 비용 최적화 가능: 하이브리드 스택업(고주파층만 고가 소재, 나머지는 FR-4)으로 성능/비용 균형
• 미세 피치 부품 실장: 평탄도 우수, BGA/CSP/플립칩 고수율 실장

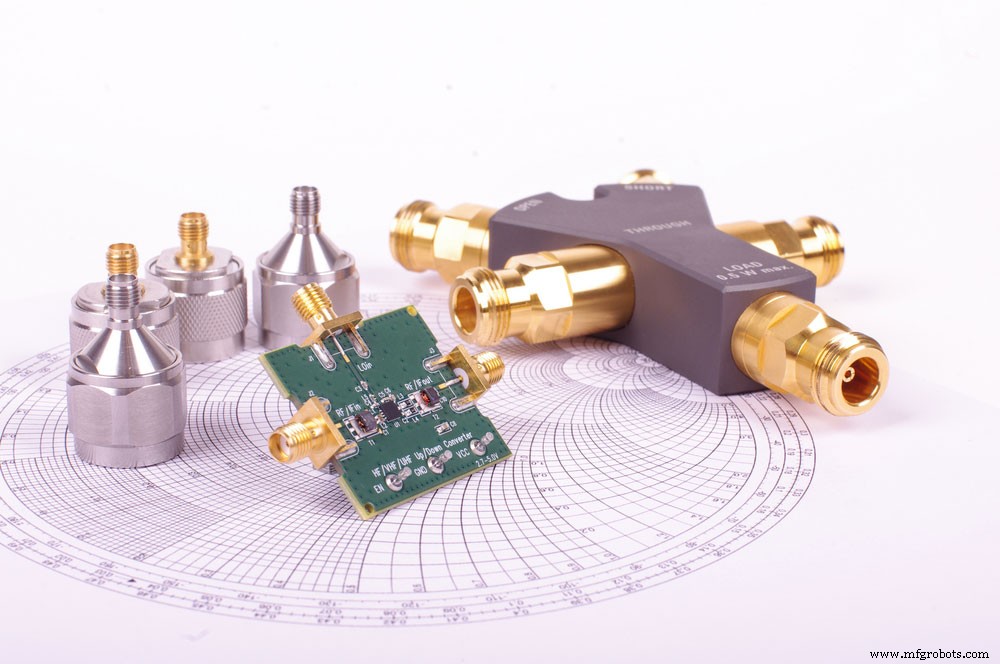

RF 믹서 회로 기판 예시

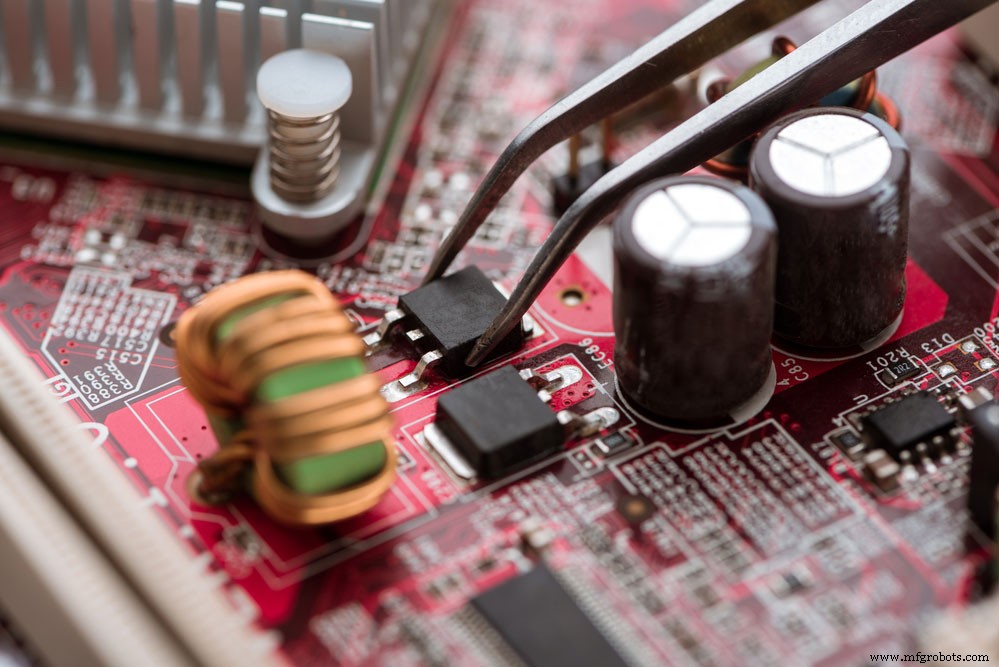

고주파 부품 실장 예시

마이크로웨이브 PCB 핵심 소재 (Materials)

소재 선택이 성능의 80%를 결정합니다. 주요 파라미터: Dk(유전율), Df(손실 탄젠트), CTE(열팽창계수), 열전도율, 수분 흡수율, 가공성

1. 로저스(Rogers) 소재 - 업계 표준

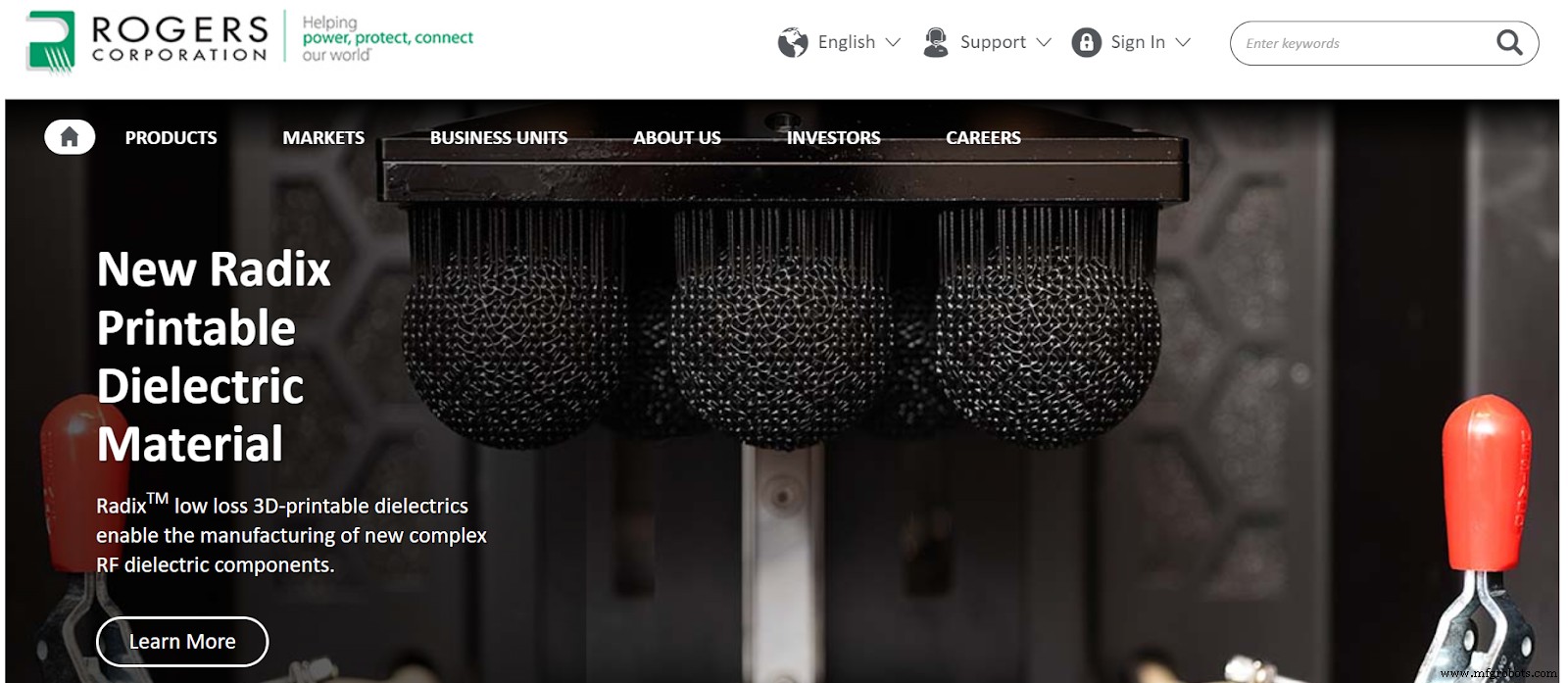

로저스 코퍼레이션: 고주파 소재 선도 기업

시리즈	대표 그레이드	Dk (@10GHz)	Df (@10GHz)	특징/용도
RT/duroid®	5870, 5880, 6002, 6006, 6010	2.2~10.2	0.0004~0.0025	PTFE 베이스, 초저손실, 우주/군용/계측/최고 성능
RO4000®	RO4350B, RO4360G2, RO4450F	3.5~4.5	0.003~0.004	탄화수소/세라믹, 비PTFE, FR-4 유사 가공성, 5G/레이더/안테나 주력
RO3000®	RO3003, RO3006, RO3010	3.0~10.2	0.001~0.0025	PTFE/세라믹, 저CTE, 다층 신뢰성 우수
TMM®	TMM3, TMM4, TMM10, TMM13i	3.3~12.8	0.002~0.003	열전도율 우수(0.7~1.4 W/m·K), 파워 앰프/열 관리 중요 응용

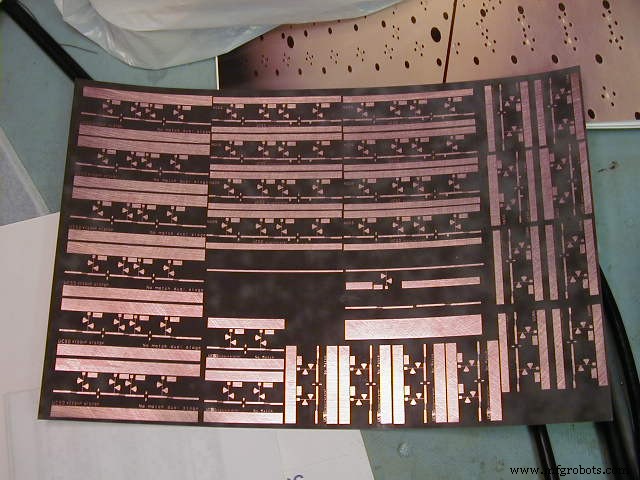

로저스 RT/duroid 5880 샘플

가공 팁: PTFE 계열(duroid, TMM)은 연화/냉간 흐름 특성 → 드릴/라우팅 시 다이아몬드 툴, 에칭 시 특수 케미스트리 필요. 비PTFE(RO4000)는 표준 FR-4 라인에서 가공 가능.

2. 고 Dk 소재 (High Dk Materials) - 소형화/임피던스 매칭용

파나소닉 MEGTRON 6/7: 초저손실 다층 소재

• 용도: PA(파워 앰프), LNA(저잡음 증폭기), 필터, 안테나 → 파장 λ = c/(f√Dk) 단축으로 소자 크기 축소
• Dk 범위: 표준 2~6 → 고 Dk: 6~20+ (세라믹 필러 고함량)
• 대표: 로저스 RO3010/3010i (Dk=10.2), RO4360G2 (Dk=6.15), 타코닉 RF-60A (Dk=6.15), 아글론 AD1000 (Dk=10.2)
• 트레이드오프: Dk 높을수록 Df 증가 경향, 열전도율 저하, 가공 난이도↑, 비용↑

3. 파나소닉 MEGTRON 6/7 (Panasonic MEGTRON)

• 초저손실(Df ~0.002@10GHz), 저 Dk(3.3~3.7), 고열전도율, 저CTE
• 대면적 다층(20층+) 고속 디지털/마이크로웨이브 하이브리드에 최적
• 적용: 데이터센터 백플레인, IC 테스터, 고주파 계측기, 그리드 장비, 5G 기지국

4. PTFE (테플론/Teflon) 계열

• 폴리테트라플루오로에틸렌: Dk~2.1, Df~0.0002~0.0009 (고체 중 최저)
• 제로 저항에 가까운 유전체, 고온 내성(260°C), 내화학성, 비점착성
• 가공 난제: 연화점 낮음, 냉간 흐름, 드릴 버 형성, 구리 접착력 낮음 → 전문 팹 필수
• 하이브리드 스택업 시: PTFE 고주파층 + FR-4 디지털층 결합 일반적

5. 타코닉(Taconic) 마이크로웨이브 소재

• 실리콘 코팅 PTFE, 저 Dk/저 CTE 라미네이트 주력
• 저손실 삽입 손실, 낮은 유리 섬유 비율 → 균일한 굴절률, 위상 안정성 우수
• 대표: TLY-5 (Dk=2.2, Df=0.0009), RF-35 (Dk=3.5), RF-60 (Dk=6.15)

6. FR-4 (일반 에폭시 유리) - 한계와 활용

• Dk~4.2~4.5, Df~0.02@1GHz → 1GHz 이상에서 손실/분산 급증
• ~2GHz 이하, 비크리티컬 경로, 저비용 대량 생산 시 여전히 사용
• 하이브리드 스택업에서 디지털/전원/그라운드 레이어용으로 병용

마이크로웨이브 PCB 설계 기초 (Design Basics)

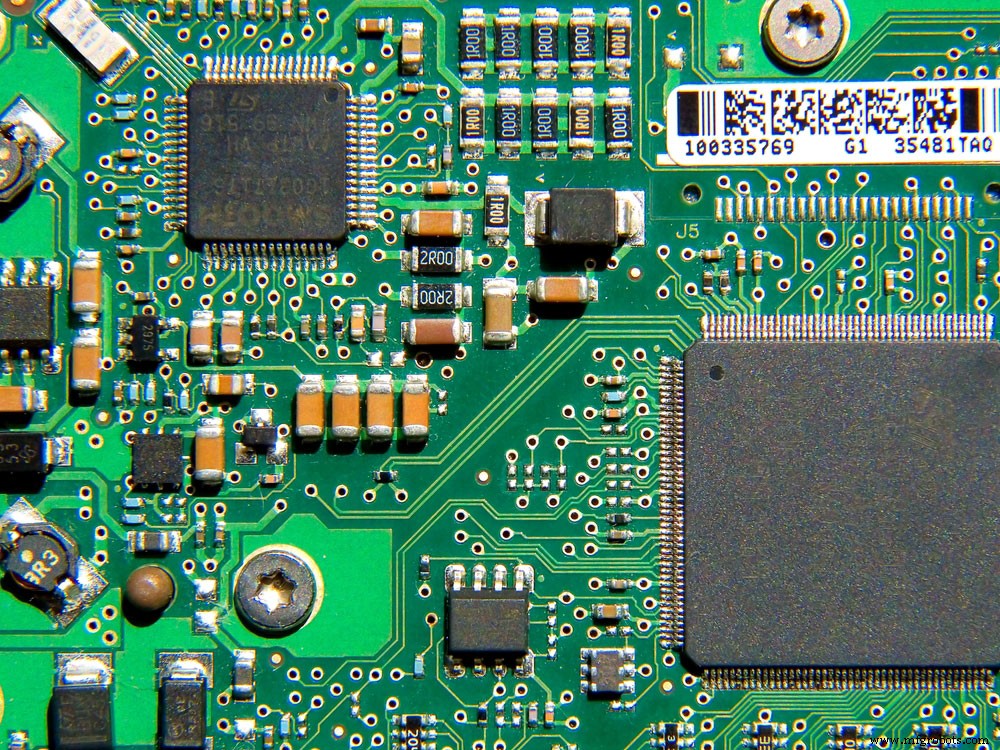

마이크로웨이브 PCB 레이아웃 예시

레이아웃 핵심 원칙

1. 기능 블록 분리: RF/마이크로웨이브, 디지털, 전원, 베이스밴드 섹션 물리적 격리, 그라운드 분리 후 단일 포인트 연결
2. 다층 스택업 필수:
   • Top: RF 신호/부품/전원 스테이지
   • L2: 솔리드 그라운드 플레인 (RF 신호 참조 플레인)
   • L3~: 전원 플레인, 제어 신호, 추가 RF 레이어
   • Bottom: 보조 RF 신호/안테나/그라운드
3. 노이즈/반사/링잉 최소화:
   • 임피던스 제어 라인(CPWG, 마이크로스트립, 스트립라인) 설계 시뮬레이션 필수
   • 비트/스텁 최소화, 비아 펜스(Via Fence)로 모드 억제
   • 모서리 라운딩(미트러/곡선), 90° 밴드 금지
   • 차동쌍 길이 매칭 ±5mil, 위상 매칭 ±2°
4. 비아 설계: 신호 비아 인접 그라운드 비아(스티칭 비아) 배치, 리턴 경로 확보
5. 열 관리: 고전력 PA 하부 써멀 비아 어레이 → 내층/외층 그라운드 플레인 → 히트싱크/케이스

주요 응용 분야 (Applications)

• 5G/6G 기지국 (매시브 MIMO, 빔포밍 안테나 어레이)
• 자동차 레이더 (77/79GHz mmWave)
• 위성 통신 (Ku/Ka/V밴드, LEO 컨스텔레이션)
• 항공우주/방산 (전자전, 레이더, 통신)
• 고속 디지털 (100Gbps+ 이더넷, PCIe Gen5/6, DDR5)
• 로봇/자율주행 (LiDAR, 레이더, V2X)
• 의료/과학 (MRI, 입자 가속기, 전파 천문학)

로보틱스/자율주행 센서 모듈

제조사 선정 기준 (Choosing a Microwave PCB Manufacturer)

• 전용 고주파 라인 보유: 레이저 드릴(블라인드/버리드 비아), 정밀 임피던스 제어(시험 쿠폰 매 로트), PTFE/세라믹 소재 가공 실적
• 소재 재고/공급망: 로저스/타코닉/파나소닉/이속/아글론 정규 재고, 리드타임 단축
• 품질 인증: AS9100(항공우주), IATF16949(자동차), ISO9001, UL, ITAR(방산)
• 엔지니어링 지원: 스택업 설계 검토, 임피던스 시뮬레이션, DFM/DFA 피드백, 열/신호 무결성 시뮬
• 실적: 동일 주파수/소재/층수 양산 레퍼런스, 수율 데이터 공개

마무리

마이크로웨이브 PCB는 '특수 소재 + 정밀 스택업 + 엄격 공정' 삼위일체로 GHz 대역 신호 무결성을 지킵니다. 5G, mmWave 레이더, 위성 통신, 고속 디지털이 융합되는 지금, 마이크로웨이브 PCB 역량은 제품 경쟁력의 핵심입니다. 소재 선정부터 스택업, 레이아웃, 제조사 검증까지 전 주기 전문 엔지니어링 지원이 필요하시면 언제든 연락 주세요.
