스프링 입문: 유형, 기능, 응용 분야 완벽 가이드

스프링은 가해진 하중을 탄력적으로 흡수하는 기계 부품입니다. '탄력적으로'란 가해진 하중을 제거하면 스프링이 원래 위치로 돌아간다는 뜻입니다. 이로 인해 에너지 저장이나 충격 흡수 기능이 요구되는 용도에 유용합니다.

하지만 스프링에는 여러 유형이 있으며, 각각 설계가 다르고 용도 적합성도 다릅니다.

이 글에서는 스프링의 기본으로 돌아가 작동 원리를 먼저 다루고, 다양한 스프링 유형과 응용 분야를 살펴봅니다.

훅의 법칙: 스프링 기본 작동 원리 이해

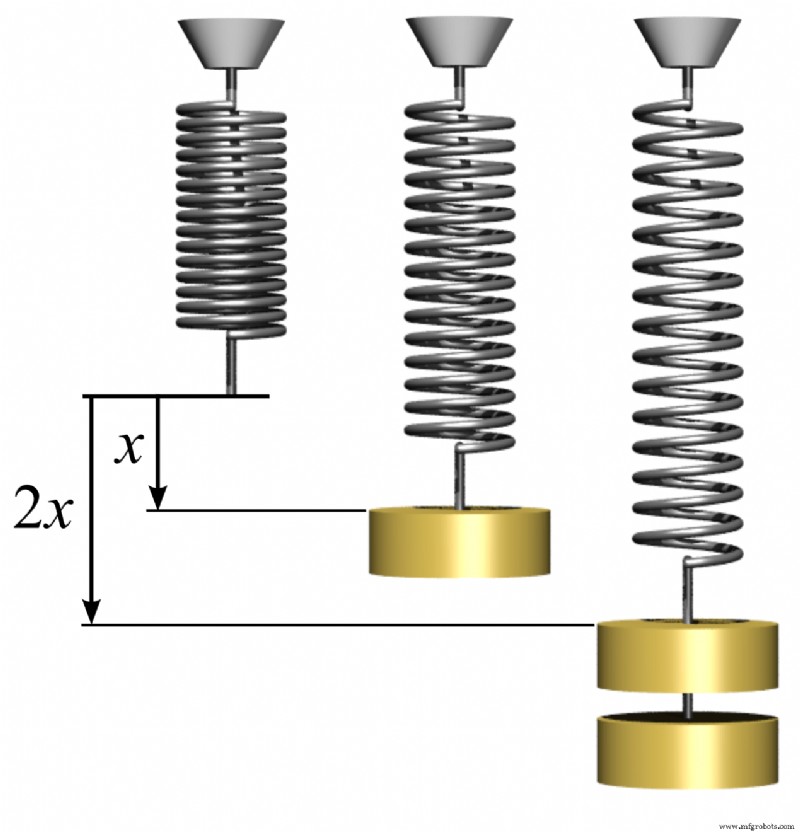

훅의 법칙은 스프링이 가해진 하중에 어떻게 반응하는지 설명합니다. 아래 그림처럼 하중(금봉)이 가해지면 늘어나는 단순 스프링을 생각해 봅시다.

훅의 법칙은 스프링을 어느 거리만큼 늘리는 데 필요한 힘(하중)이 그 거리에 비례한다는 것입니다. 간단히 말해, 힘(하중)의 크기는 스프링의 변위(처짐)에 정비례합니다. 힘의 2배를 가하면 스프링도 원래 변위의 2배만큼 늘어납니다.

수식으로 표현하면:

F = -kX

각 기호 의미:
F = 스프링에 가해진 힘(하중)
X = 스프링 변위
k = 스프링 상수(스프링 레이트)

훅의 방정식에서 음의 부호는 스프링의 복원력 방향이 변위를 일으킨 힘과 반대임을 뜻합니다. 예를 들어 스프링을 아래로 당기면(신장) 위쪽 복원력이 생깁니다. 단, 훅의 법칙은 스프링 소재의 탄성 한계를 넘지 않을 때만 성립합니다. 이제 알아야 할 6가지 스프링 유형을 다룹니다.

대표적인 스프링 유형과 응용

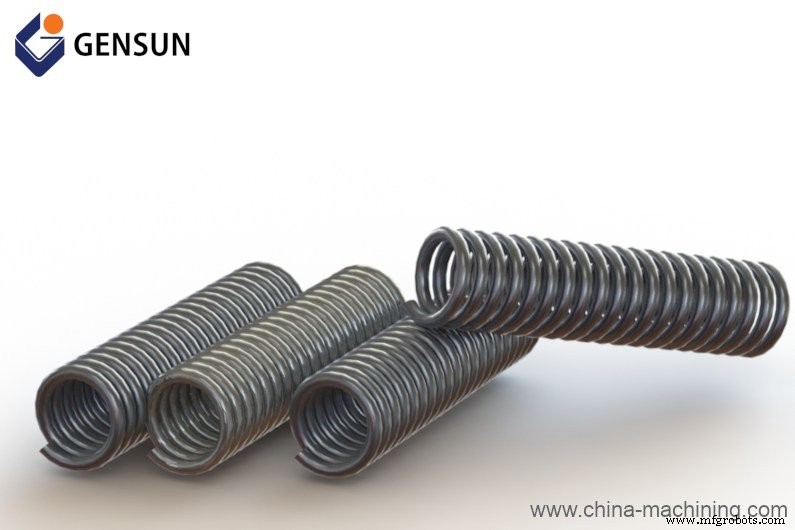

#1 압축 스프링 (Compression Springs)

압축 스프링은 축 방향 압축 힘, 즉 스프링을 누르거나 짜부러뜨리려는 힘에 저항하도록 설계된 나선 코일 스프링입니다.

이렇게 이해하면 쉽습니다. 압축 스프링에 힘(하중)을 가하면 스프링이 압축(단축)되며 에너지를 저장합니다. 가해진 하중을 제거하면 스프링이 에너지를 방출하며 원래 길이로 돌아가려 밀어냅니다.

압축 스프링은 항공우주, 의료, 자동차 산업 등 다양한 산업에 쓰입니다. 자동차 쇼크업소버, 밸브, 볼펜 등에 들어갑니다.

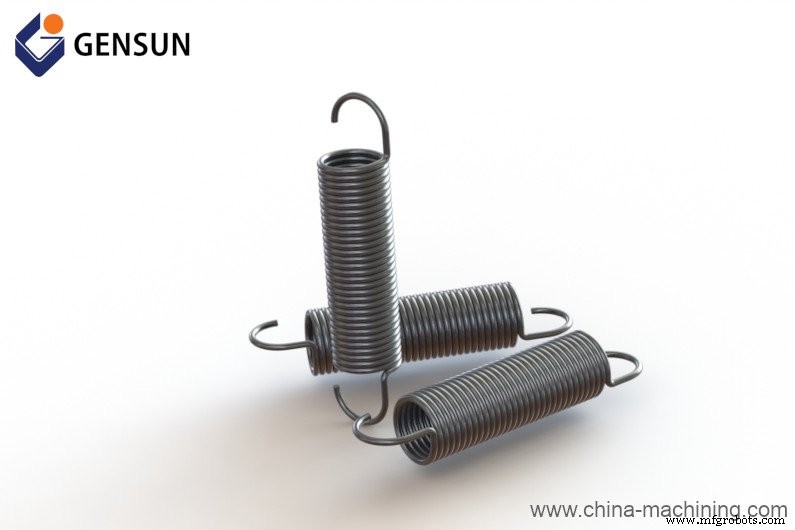

#2 인장 스프링 (Extension Springs)

인장 스프링은 인장 힘, 즉 스프링을 잡아당기려는 힘에 저항하는 나선 코일 스프링입니다. 보통 양끝에 후크가 있어 부착점으로 쓰입니다.

이 스프링은 부품이 서로 떨어지려는 용도에 이상적입니다. 예: 차고 문. 펜치, 당김 레버, 저울에서도 볼 수 있습니다.

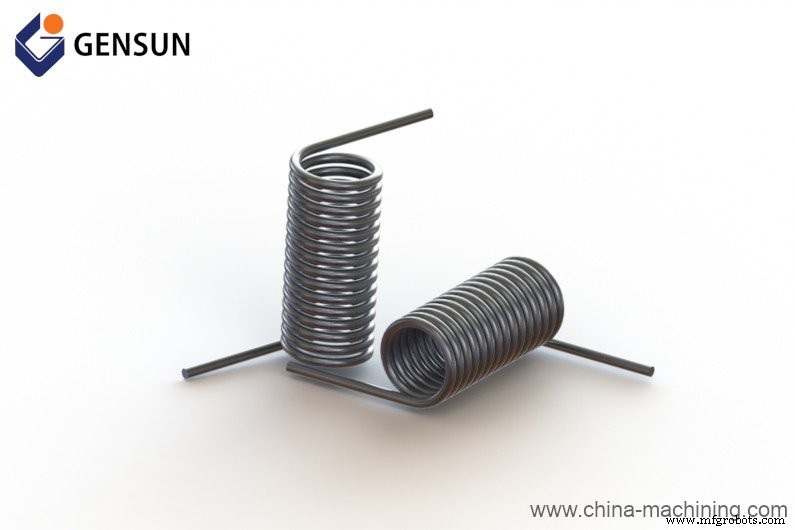

#3 토션 스프링 (Torsion Springs)

토션 스프링은 비틀렸을 때 힘(또는 회전과 토크에 저항)을 발휘하는 나선형 스프링입니다. 선형 힘으로 미는 압축 스프링과 달리, 토션 스프링은 토크(선형 힘의 회전 등가물)를 통해 회전 에너지를 저장하고 방출합니다.

이 스프링은 양끝에 두 개의 직선 레그가 있어 부착점 역할을 하고 토크를 가할 수 있게 합니다. 토크가 스프링을 축 중심으로 회전시키며 회전 에너지를 저장합니다. 하지만 토션 스프링은 운동 범위가 제한적(최대 360°)이며 문과 힌지, 카운터밸런스, 자동차용 레버 리턴에 이상적입니다.

(관련 글: 자동차 산업에서 CNC 가공에 대한 3가지 중요한 통찰)

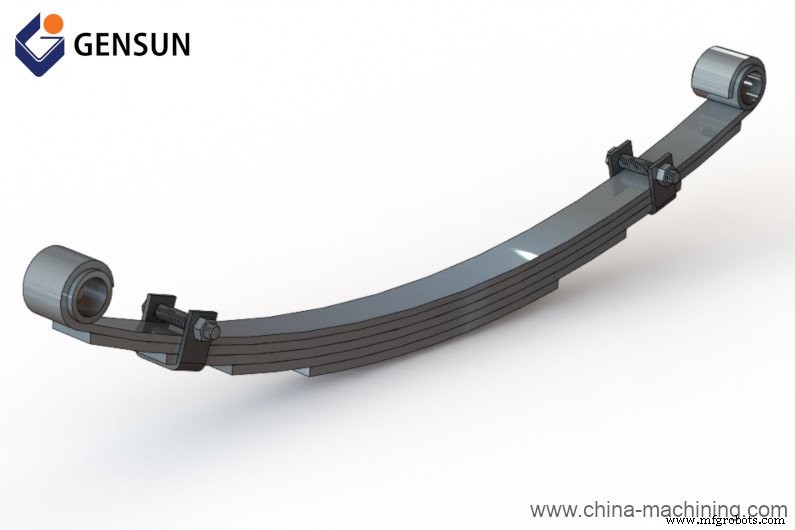

#4 판 스프링 (Leaf Springs)

판 스프링은 여러 장의 평평하고 가벼운 금속판(비슷한 곡률이나 크기가 다름)을 쌓아 올린 구조입니다. 이 금속판들은 보통 클램프나 볼트로 고정돼 높은 강도와 유연성을 가집니다.

이런 장점 덕분에 바퀴, 차축, 차체 프레임 사이에 큰 지지력이 필요한 자동차 용도에 이상적입니다. 또한 밴, 트럭, 버스 같은 대형 상용차의 충격과 진동 흡수에도 쓰입니다.

하지만 판 스프링은 설계가 복잡하고 정밀 제조 정확도가 요구돼 가치 있게 만들기 까다롭습니다. CNC 가공은 이 스프링을 정확하게 만드는 데 흔히 쓰이는 몇 안 되는 제조 공정 중 하나입니다.

(관련 글: CNC 가공이란? 이 매혹적인 제조 공정 이해하기)

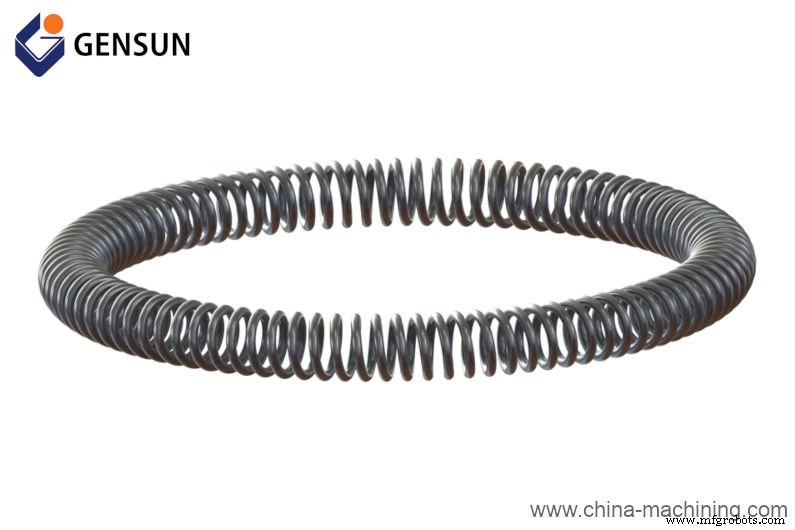

#5 가터 스프링 (Garter Springs)

가터 스프링은 기본적으로 양끝이 연결돼 원형을 이룬 나선 스프링(인장 또는 압축 스프링)입니다. 이 독특한 설계로 가터 스프링은 중심 방향으로 강한 반경 방향 힘을 제공합니다.

이 스프링은 압력 유지가 필요한 용도에 이상적입니다. 차량 변속 시스템과 유압 펌프 씰 등이 해당됩니다. 가터 스프링의 강력한 반경 방향 힘이 파이프 주위에 가압 씰을 만들어 누수나 먼지, 화학물질 오염을 방지하기 때문입니다.

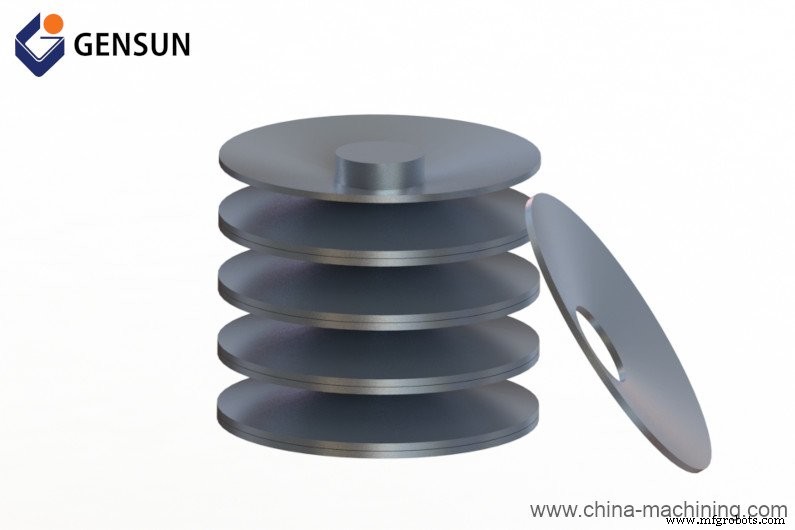

#6 디스크 스프링 (Disc Spring)

디스크 스프링은 보통 강철로 만든 원뿔형 스프링 와셔입니다. 매우 높은 하중이 제한된 공간에서 작용하는 용도(차량 제동 시스템, 압력 조절기)에 이상적입니다.
