Snap-fit ​​Design 101:Snap-Fit 조인트의 기본, 유형 및 모범 사례

최근에 제품 아이디어가 떠오르거나 특별한 요구 사항이 있는 부품을 제조해야 합니까? 그렇다면 제조 비용을 절감하고 미학과 조립 용이성을 향상시키면서 고품질 부품을 생성하려고 할 가능성이 큽니다. 이를 달성하는 데 도움이 될 수 있는 한 가지 필수 디자인 기능은 스냅핏 조인트입니다.

그러나 겉보기에는 단순해 보이지만 눈에 보이는 것보다 더 많은 스냅핏 조인트가 있습니다. 예를 들어, 각기 다른 제품 설계 시나리오에 적합한 여러 유형의 스냅핏 조인트가 있습니다. 또한 스냅핏 조인트를 설계할 때 준수해야 하는 몇 가지 필수 설계 팁이 있습니다.

이 문서에서는 이 모든 내용과 그 이상을 다룹니다. 스냅 핏을 쉽게 제조하고 비용이 많이 드는 실수를 피하고 싶다면 이 문서가 적합합니다!

스냅핏이란 무엇입니까?

스냅핏은 아래와 같이 다른 부품과 결합하기 위해 조립 중에 구부러지는 작은 돌출부(후크, 비드 또는 헤드 형태)입니다.

그림 1:스냅 핏
출처:Wikimedia Commons

수 부품이 어떻게 편향되어 암 부품의 홈 내부로 들어가 어셈블리를 형성하는지 주목하십시오. 심플한 디자인으로 조인트의 플렉스 부분(또는 수 부분)에 작은 힘만 가해 어셈블리를 생성할 수 있습니다. 마찬가지로 스냅핏 조인트의 분해도 용접과 같은 기존 접합 방식과 달리 부품 손상 없이 매우 간단합니다.

스냅핏 조인트의 일반적인 유형

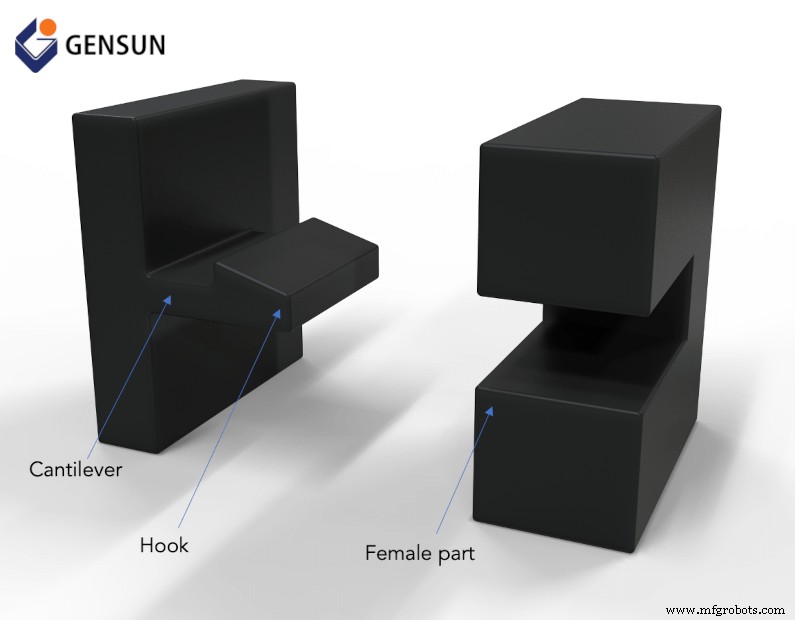

#1 캔틸레버 스냅핏 조인트

캔틸레버 스냅 핏 조인트는 스냅 핏 조인트의 가장 일반적인 유형입니다. 그리고 그 이름에서 알 수 있듯이 캔틸레버 스냅핏 조인트는 캔틸레버 빔과 수 부분의 테이퍼 후크를 특징으로 합니다. 이 후크는 암형 부품의 입구로 미끄러지며 뒤로 구부러져 조인트가 제자리에 고정됩니다.

그림 2:캔틸레버 스냅핏 조인트

캔틸레버 스냅핏 조인트는 쉽게 분리되어야 하는 두 개의 유사한 제품 케이스 반쪽을 조립하는 데 이상적입니다. 예를 들어 제어판 모듈과 플라스틱 제품 케이스에서 찾을 수 있습니다.

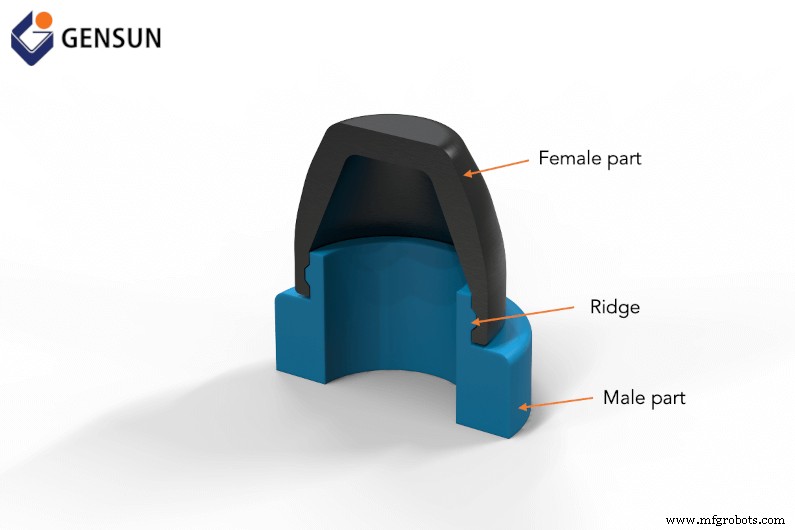

#2 환형 스냅핏 조인트

환형 스냅핏 조인트는 일반적으로 대칭 원형 부품 또는 원통형 부품을 결합하는 데 사용됩니다. 이 조인트는 수형 구성요소의 둘레 주위에 범프(또는 융기)가 있어 튜브 모양의 암형 구성요소의 홈과 간섭(및 짝짓기)합니다.

그림 3:환형 스냅핏 조인트

환형 스냅핏 조인트는 스냅온 캡, 플라스틱 용기 및 램프 하우징이 있는 펜과 병을 조립하는 데 유용합니다. 그러나 이러한 조인트는 캔틸레버 스냅핏 조인트보다 설계하기가 훨씬 더 어렵습니다. 예를 들어, 환형 스냅 핏 조인트가 있는 제품을 스냅하는 데 필요한 힘은 숙련된 엔지니어나 기술자의 도움 없이는 계산(또는 예측)하기 어렵습니다.

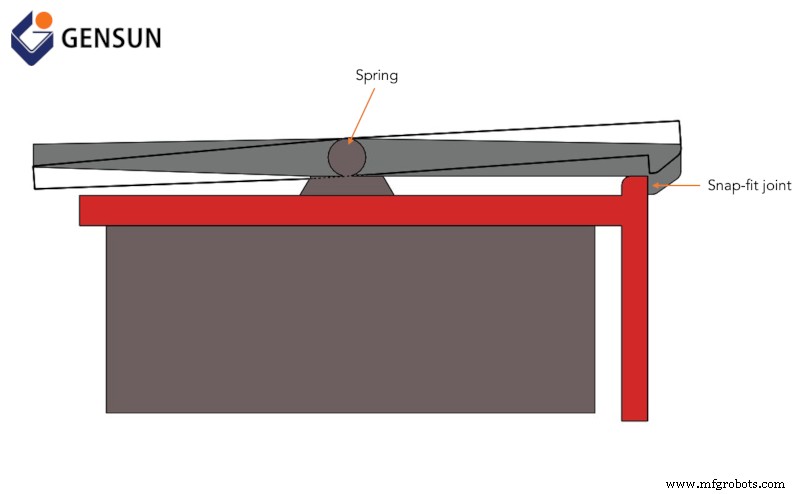

#3 토션 스냅핏 조인트

비틀림 스냅핏 조인트는 캔틸레버 스냅핏 조인트와 매우 유사합니다. 그러나 캔틸레버 스냅핏 조인트와 달리 비틀림 스냅핏 조인트는 스프링 힘에 의존하여 두 구성요소를 결합합니다. 예를 들어, 비틀림 스냅핏 조인트는 조립할 구성 요소 중 하나에 스프링 장착 레버가 있습니다. 이 레버는 짝을 이루는 부품을 서로 누르면 제자리에 고정됩니다. 용기에 힌지 뚜껑을 고정하는 데 이상적입니다.

그림 4:비틀림 스냅핏

스냅핏 조인트를 설계하는 방법:3가지 필수 팁

#1 캔틸레버 바닥의 날카로운 모서리 피하기

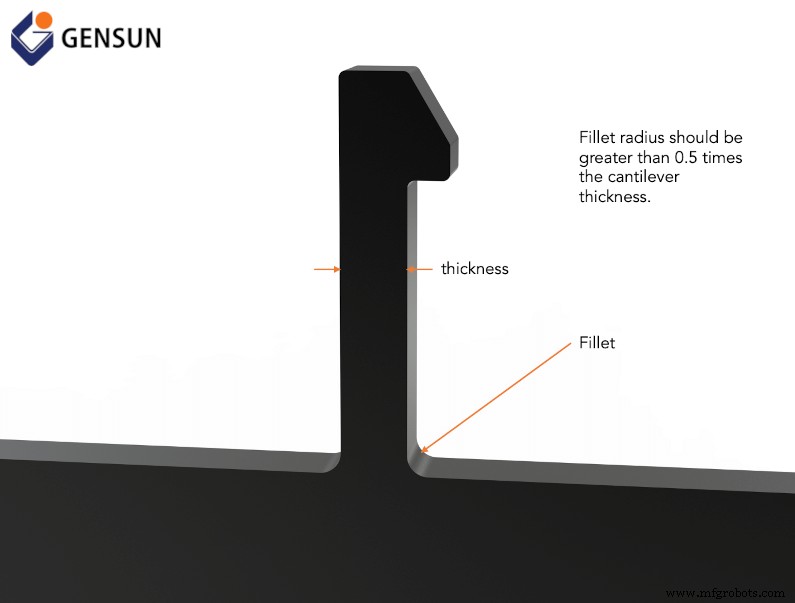

날카로운 모서리는 대부분의 하중(또는 응력)을 캔틸레버 루트에 집중시키기 때문에 캔틸레버 스냅핏 조인트에서 실패의 주요 원인입니다. 일류 제품 설계자는 아래와 같이 캔틸레버 바닥에 필렛을 포함하여 응력 집중을 줄입니다.

그림 5:캔틸레버 바닥에 필렛 포함

이러한 필렛은 응력을 더 넓은 영역에 분산시켜 실패 가능성을 줄이는 데 도움이 됩니다. 캔틸레버 스냅핏 조인트에서 필렛을 최대한 활용하려면 필렛 반경이 캔틸레버 두께의 0.5배 이상이어야 합니다.

#2 테이퍼 스냅 핏

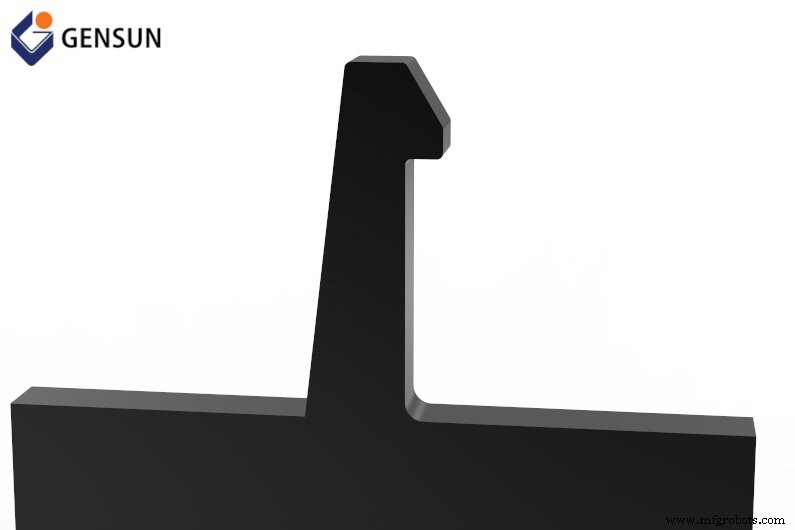

캔틸레버 바닥에 필렛을 포함하는 것만으로는 충분하지 않습니다. 또한 최상위 제품 설계자는 아래 그림과 같이 캔틸레버의 전체 길이를 테이퍼링합니다.

그림 6:캔틸레버의 전체 길이를 테이퍼

일정한 단면적을 가진 스냅핏 디자인은 고르지 않은 변형 분포를 경험하기 때문입니다. 결과적으로, 테이퍼 디자인에 비해 작동 시 더 빨리 실패하는 경향이 있습니다. 또한 테이퍼 디자인은 재료를 덜 사용하므로 재료 및 제조 비용을 크게 절감할 수 있습니다.

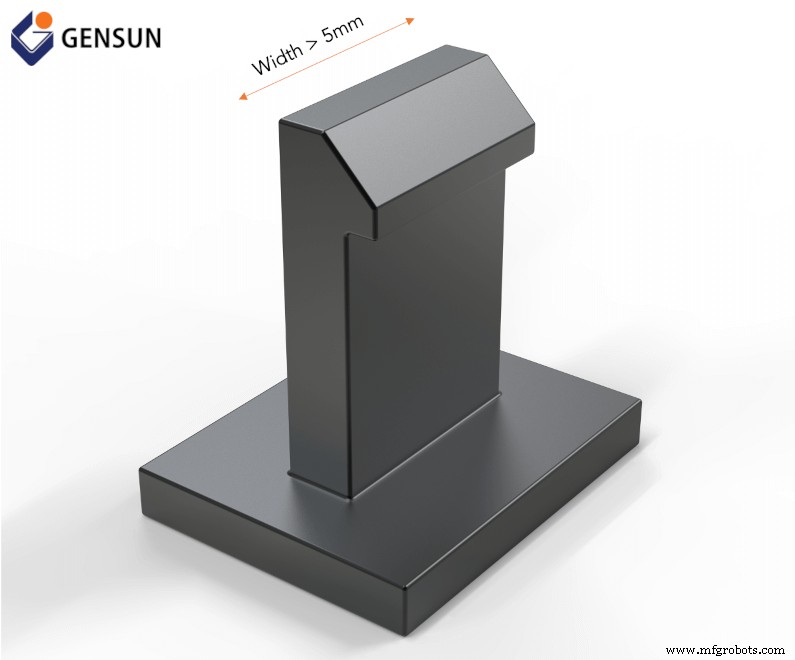

#3 클립(또는 후크) 너비 늘리기

최고 수준의 제품 설계자는 너비가 최소 5mm가 되도록 스냅핏 조인트를 설계합니다. 넓은 클립(또는 후크)을 특징으로 하는 스냅핏 디자인은 일반적으로 강하고 뻣뻣하여 높은 하중 지지 기능을 요구하는 애플리케이션에 이상적입니다.

그림 7:클립 너비 늘리기
