IEC-61131 및 eHMI를 사용하는 PLC 애플리케이션용 메시지 관리 라이브러리

소개

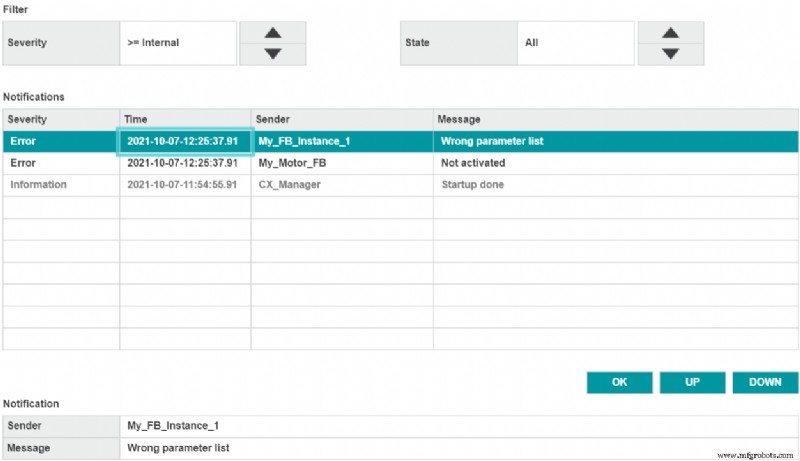

CXMM_MessageManagement 라이브러리는 HMI의 응용 프로그램에서 정보, 경고, 오류 및 기타 메시지를 표시하는 기능을 제공합니다. 디자인은 PLCnext WBM 알림 디스플레이에 의존합니다.

첫 번째 단계의 예

메시지 텍스트를 PLC 변수 udtTextBuffer로 설정

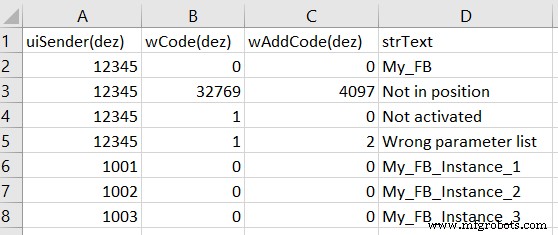

메시지 텍스트를 csv 파일에 저장하고 PLCnextBase 라이브러리에서 FB PBCL_FileCsvRead를 사용하여 데이터를 pls 변수로 설정하는 것이 좋습니다.

발신자 열의 텍스트 설정

발신자 열의 경우 매개변수를 다음과 같이 설정합니다.
uiSender> 0, wCode =0, wAddCode =0

CXMM_udtMessageMgr.udtTextBuffer.arrText[0].uiSender := 12345;
CXMM_udtMessageMgr.udtTextBuffer.arrText[0].wCode    := WORD#16#0;
CXMM_udtMessageMgr.udtTextBuffer.arrText[0].wAddCode := WORD#16#0;
CXMM_udtMessageMgr.udtTextBuffer.arrText[0].strText  := 'My_FB';

메시지 열의 텍스트 설정

메시지 열의 경우 매개변수를 다음과 같이 설정합니다.
uiSender> 0, wCode> 0, wAddCode> 0

CXMM_udtMessageMgr.udtTextBuffer.arrText[1].uiSender := 12345;
CXMM_udtMessageMgr.udtTextBuffer.arrText[1].wCode    := WORD#16#8001;
CXMM_udtMessageMgr.udtTextBuffer.arrText[1].wAddCode := WORD#16#1001;
CXMM_udtMessageMgr.udtTextBuffer.arrText[1].strText  := 'Not in position';

PBCL_FileCsvRead FB 사용 방법의 예

PBCL_FileCsvRead(
    uiOffset        := UINT#1,
    strFileName     := strFileNameFileCsvRead,
    strDataTypes    := 'UINT;WORD;WORD;STRING' ,
    strDelimiter    := ';',
    udiRowCnt       => udiRowCntFileCsvRead,
    anyTable        := CXMM_udtMessageMgr.udtTextBuffer.arrText);

기능 블록 CXMM_MessageManager 인스턴스화

CXMM_MessageManager(udtMessageMgr := CXMM_udtMessageMgr);

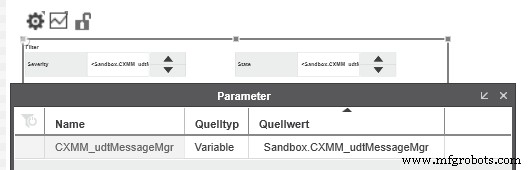

hmi 기호 CXMM_MessageDisplay 인스턴스화

CXMM_MessageManager에 연결합니다. 기능 블록.

기능 블록 CXMM_SendMessage 인스턴스화

CXMM_SendMessage_11(
    xSend           := xSend,
    uiSender        := UINT#12345,
    uiSenderType    := UINT#0,
    wCode           := WORD#1,
    wAddCode        := WORD#0,
    enSeverity      := CXMM_enSeverity#Error,
    udtMessageMgr   := CXMM_udtMessageMgr);

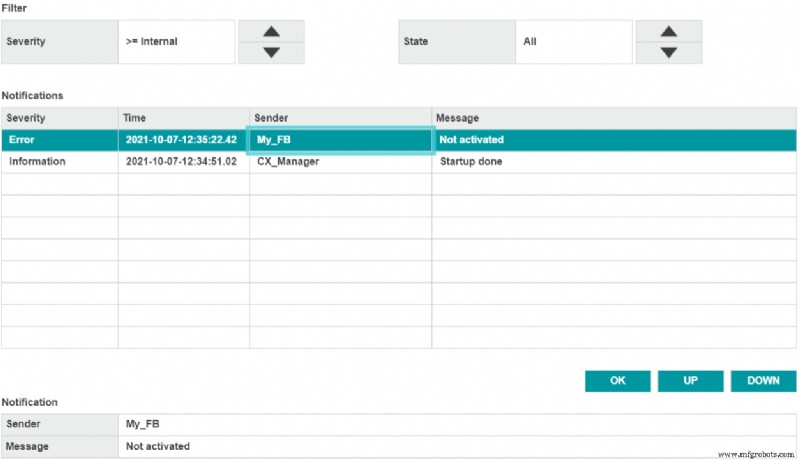

CXMM_MessageDisplay는 메시지 텍스트를 표시합니다.

라이브러리 다운로드:https://github.com/WaldemarSommer22/MessageManagement-iec61131-plcnext.git
