아두이노와 RF 모듈로 경보 시스템 보안 평가하기

부품 및 소모품

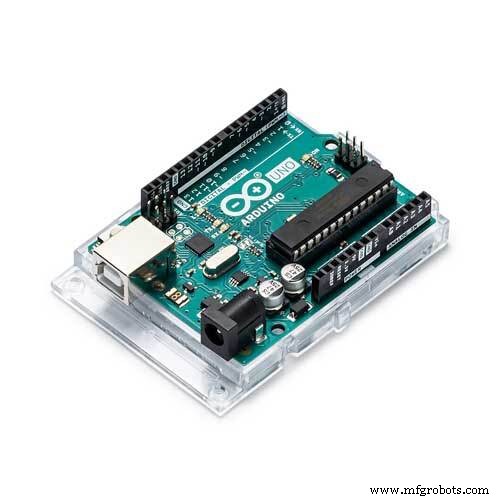

아두이노 우노 (Arduino UNO)	1개

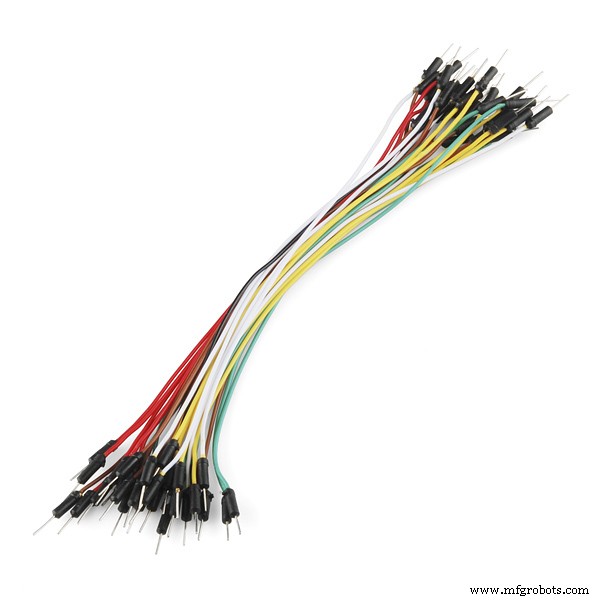

점퍼 와이어 (수-암)	1세트
433MHz ASK RF 송수신 모듈 세트	1세트

필요한 도구 및 장비

• USB 케이블
• 컴퓨터

앱 및 온라인 서비스

• 아두이노 IDE

프로젝트 개요

개요

대부분의 경보 시스템과 RF 기기는 315MHz 또는 433MHz 대역을 사용하며, 변조 방식은 주로 FSK(주파수 편이 키잉) 또는 ASK(진폭 편이 키잉)입니다.

• FSK: 0과 1을 서로 다른 주파수로 인코딩
• ASK: 진폭의 유무로 0과 1을 인코딩 (가장 흔함)

본 테스트에서는 433MHz ASK 변조를 사용하는 경보 시스템의 신호를 아두이노 우노와 송신/수신 모듈로 복제/재생합니다. 이 모듈들은 이베이 등에서 1달러 미만으로 구매 가능합니다.

준비물

1. 아두이노 우노
2. USB 케이블
3. 수-암 브레드보드 케이블 6개
4. 433MHz ASK RF 모듈 세트
5. 433MHz 안테나 세트
6. 아두이노 IDE가 설치된 컴퓨터
7. RemoteSwitch 라이브러리

배선 방법

1. 송신 모듈(사각형): GND, VIN, 디지털 핀 11 연결
2. 수신 모듈(직사각형): GND, 5V, 디지털 핀 2 연결
3. USB 연결

핀 식별은 첨부 이미지와 영상 참조

코드 업로드

1. RemoteSwitch 라이브러리 다운로드 및 설치
2. 예제 중 Retransmitter 스케치 업로드

업로드 완료 후 5초 뒤부터 433MHz 신호를 수신하여 재생합니다. 매우 저렴한 비용과 간단한 작업으로 리모컨/센서 신호 복제가 가능함을 확인할 수 있습니다.

간섭 방지 및 보안 강화

공격자가 소형 장치로 신호를 녹음했다가 재생해 경보를 해제할 수 있습니다. 방어책:

• 암호화 및 롤링 코드 지원 시스템 선택
• SMS/음성 통화 알림 기능이 있는 시스템 (복제 불가능)
• 이더넷 케이블로 인터넷 경보 전송 (케이블은 매립/은닉)
• 중앙 장치를 집 중앙에 설치 (재밍 장비 효율 저하)
• 고가 물품은 보관하지 않거나 보험 가입
• 자기 도어 스위치는 금속 표면에 설치
• 센서와 시스템 은닉 설치
• 마이크로웨이브 모션 센서 선호 (속이기 어려움)
• 가능하면 유선 센서 사용 (가장 안전)
• 전문가 설치 의뢰 (설정 누락 방지)

코드

RemoteSwitch 라이브러리의 Retransmitter 예제 사용

GitHub 저장소

회로도

첨부 이미지 참조
