DIY Arduino 높이 측정기

이 프로젝트 정보

아이들이 매일 자신의 키를 측정하는 것을 보고 그런 기기를 만들고 싶다는 생각이 들었습니다. 키를 확인하려면 기기 아래에 서서 키가 측정되었음을 알리는 소리를 내기만 하면 됩니다.

구축하기가 매우 쉽고 몇 가지 구성 요소로 구성됩니다.

-아두이노 나노

-HC SR04 초음파 센서

-LCD 디스플레이

- 부저

-배터리

이제 작동 방식을 설명하겠습니다.

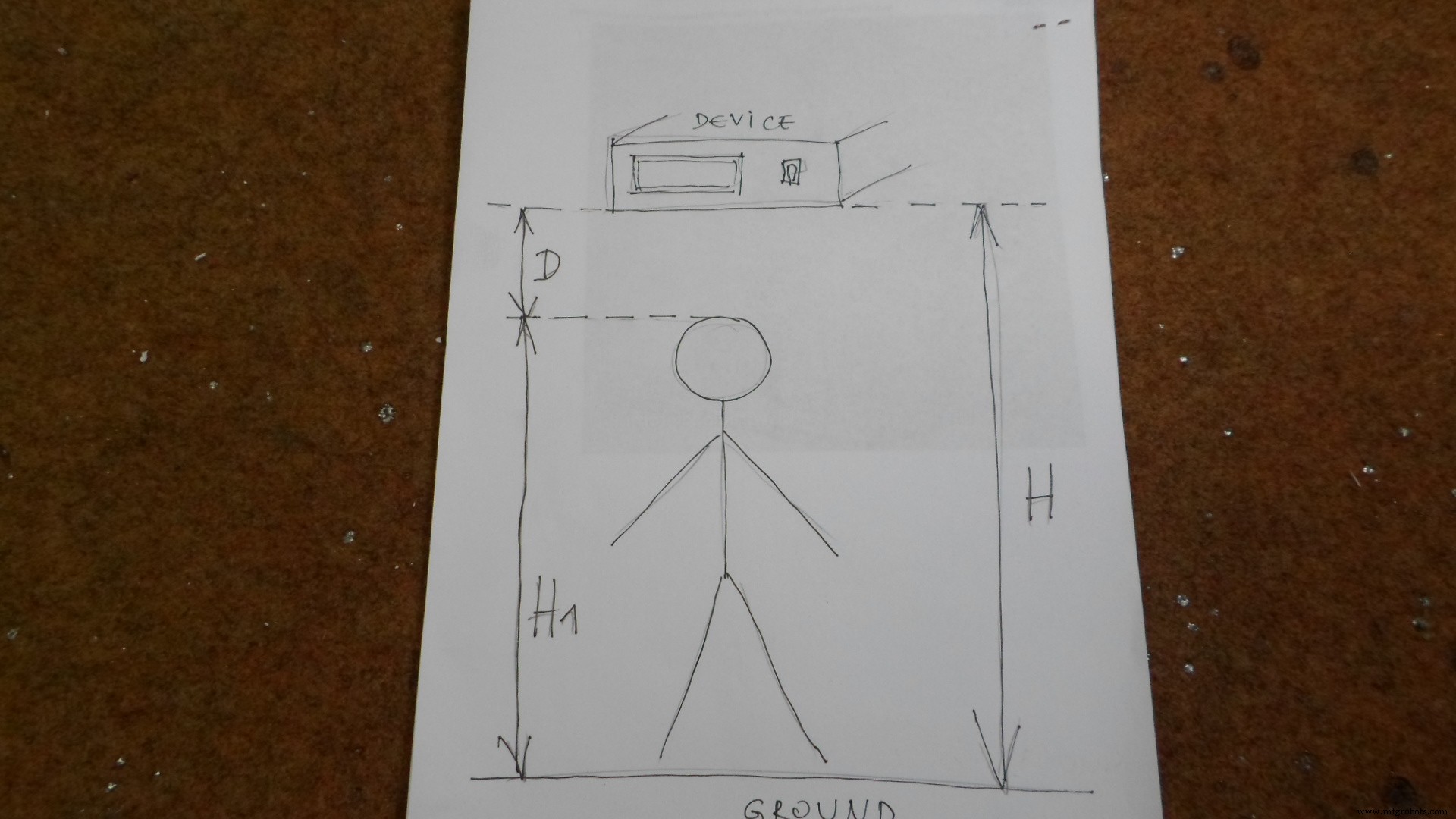

먼저 이전에 코드에 정의되어 있고 그림에 문자 H로 표시되어 있는 특정 높이에 양면 접착제를 사용하여 장치를 설치해야 합니다.

누군가가 장치 아래에 서 있으면 센서가 거리 D를 측정합니다. 다음으로 코드는 실제로 장치 H1 아래에 있는 사람의 키를 나타내는 거리 H-D를 계산하고 이 값을 LCD에 표시합니다. 라이브러리 "LcdBarGraph"는 막대의 길이가 제공된 값에 비례하는 수평 막대 그래프를 그리는 데 도움이 됩니다. 장치 아래에 아무도 없을 때 계산된 값은 0입니다. 이 경우 H =D이고 H-D가 0이기 때문입니다. 장치는 전면에 LCD가 있고 하단에 초음파 센서가 있는 적절한 상자에 장착됩니다.

필요한 라이브러리, 코드 및 회로도는 아래에 나와 있습니다.

코드

코드아두이노

// LiquidCrystal 라이브러리 포함#include  // LcdBarGraph 라이브러리 포함#include // 핑하려는 최대 거리(센티미터).#define max_distance 200// 생성 LCD 개체. 매개변수:(rs, enable, d4, d5, d6, d7)LiquidCrystal lcd(12, 11, 5, 4, 3, 2); LcdBarGraph lbg(&lcd, 16, 0, 1); // LCD 막대 그래프를 만듭니다. object.const int trigPin =9;const int echoPin =10;long duration;int distance;int distance1;int speakerPin =8;void setup() { lcd.begin(16,2); // LCD 화면에 대한 인터페이스를 초기화합니다. pinMode(trigPin, OUTPUT); pinMode(echoPin, INPUT);}void loop() { // HC-SR04 트리거 핀에 펄스를 씁니다. digitalWrite(trigPin, LOW); 지연 마이크로초(2); digitalWrite(trigPin, HIGH); 지연마이크로초(10); digitalWrite(trigPin, LOW); // HC-SR04 에코 핀의 응답을 측정합니다. duration =pulseIn(echoPin, HIGH); // 지속 시간에서 거리 결정 // 초당 343미터를 음속으로 사용 distance=duration*0.034/2; 거리1=180 - 거리; // LCD의 첫 번째 줄에 "Distance:"를 인쇄합니다. if (distance1> 100) { tone (speakerPin, 1000); } else { noTone(스피커핀); } lcd.setCursor(0,0); lcd.print("높이:"); lcd.print(거리1); lcd.print("cm"); // LCD의 두 번째 줄에 막대 그래프를 그립니다. lcd.setCursor(0,1); lbg.drawValue(distance1, max_distance); 지연(500);}

라이브러리Arduino

미리보기 없음(다운로드만 가능).

회로도
